施工资料管理流程项.doc

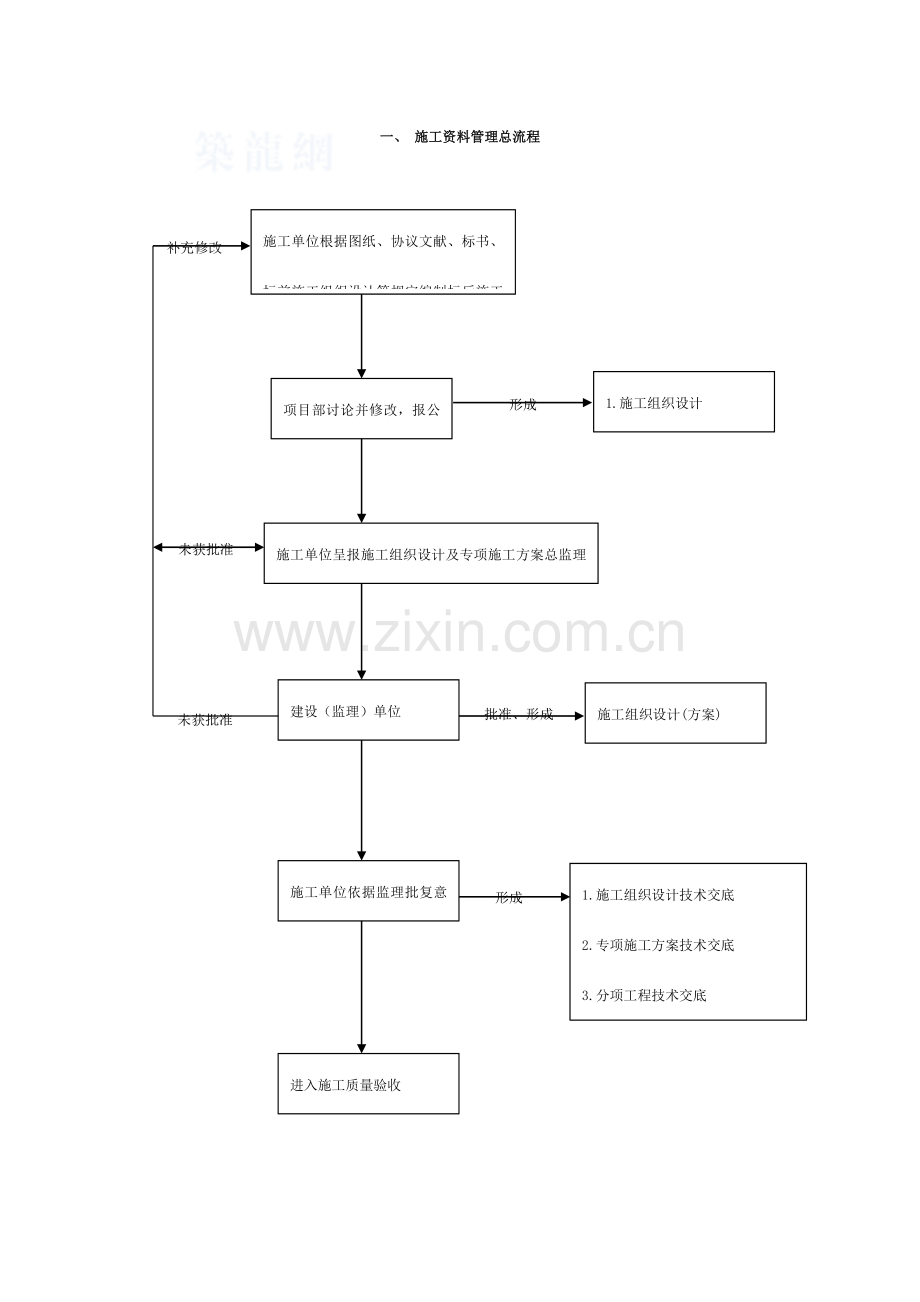

一、 施工资料管理总流程

形成
批准、形成
形成
未获批准
未获批准
项目部讨论并修改，报公司总工程师批准
施工单位依据监理批复意见进行技术交底
进入施工质量验收
报验流程
1.施工组织设计
2.专项施工方案
施工组织设计(方案)
报审表
1.施工组织设计技术交底
2.专项施工方案技术交底
3.分项工程技术交底
4.分部(子分部)工程技术交底
5.冬雨期施工技术交底
6.样板分项工程技术交底
补充修改
施工单位根据图纸、协议文献、标书、标前施工组织设计等规定编制标后施工组织设计、施工方案等
施工单位呈报施工组织设计及专项施工方案总监理工程师批准
建设（监理）单位
批复意见

二、 施工物资资料管理流程
审批签
认形成
形成
合格
不合格
提交相关质量证明文献
项目部根据建筑工程预算书或工程量清单编制物资进场批次计划，并签订供货协议
供应单位根据供货协议
规定组织工程物资进场
项目部对进场物资、材料、设备进行验收，并填写验收单
相关质量证明文献涉及：
1.出厂合格证
2.厂家质量保证书及质量检测报告
3.进口商品商检证明
4.质量检查部门出具的检查报告
5.环保、消防部门出具的认可文献等提交的质量证明文献内容应由供求方事先约定
抽样复试
开箱检查
建设(监理)单位审核
工程使用
退货或按协议
约定解决
项目部向监理工程师
呈报物资材料报验资料
1.材料、构配件进场检查记录
2.材料实验报告(通用)
3.设备开箱检查记录
4.设备及管道附件实验记录
5.物资进场复试 报告(实验单位提供)
工程材料/构配件/设备报审表

三、 检查批、隐蔽质量验收流程
项目部根据图纸、质量验收规范、方案、工程进度计划和工程量清单，编制施工质量检查批划分计划，并经监理工程师认可

项目部根据检查批划分计划、组织流水施工

按规范、方案等形成以下资料：
1.施工测量记录
2.施工物资资料
3.施工记录
4.施工实验记录等
形成

项目部负责进行过程质量预控和检查

项目部组织自检互检，并填写自检互检记录单

合格、报监理

检查批质量验收记录
隐蔽验收记录
监理工程师组织检查批质量验收
形成
不合格

填写工序交接单，并进入下一道工序施工
合格

四、 分项工程质量验收流程
同一分项工程检查批施工完毕并验收
通过
(第 n个)
同一分项工程检查批施工完毕并验收
通过
(第3个)
同一分项工程检查批施工完毕并验收
通过
(第2个)
同一分项工程检查批施工完毕并验收
通过
(第1个)

同分项工程所有检查批完毕

返修
施工单位自检

不合格
合格、报监理

分项工程质量验收记录
监理工程师组织施工单位进行分项工程质量验收
形成

下一个分项工程质量验收流程

五、子分部工程质量验收流程
形成
形成
同一子分部工程的分项工程施工完毕并验收通过
(第1个)
同一子分部工程的分项工程施工完毕并验收通过
(第2个)
同一子分部工程的分项工程施工完毕并验收通过
(第3个)
同一子分部工程的分项工程施工完毕并验收通过
(第n个)
子分部工程验收文献:
施工管理资料 施工技术资料 隐蔽验收
施工测量记录 施工物料资料 施工记录
施工实验记录 检查批/分项工程质量验收记录
1.上述材料应齐全,符合规范、规程规定
2.涉及分部工程安全及功能的检查材料应齐全
3.观感质量验收应符合规定
施工单位自检
《子分部工程质量验收记录》
监理(建设)单位组织施工单位
进行子分部工程质量验收
下一个分部工程质量验收流程

六、分部工程质量验收流程

合格、报监理
同一分部工程的全
部子分部工程完毕
形成
形成
同一分部工程的子分部工程施工完毕并验收通过
(第1个)
同一分部工程的子分部工程施工完毕并验收通过
(第2个)
同一分部工程的子分部工程施工完毕并验收通过
(第3个)
同一分部工程的子分部工程施工完毕并验收通过
(第n个)
分部工程验收文献:
施工管理资料 施工技术资料 隐蔽验收
施工测量记录 施工物料资料 施工记录
施工实验记录、子分部工程质量验收记录
1.上述材料应齐全,符合规范、规程规定
2.涉及分部工程安全及功能的检查材料应齐全
3.观感质量验收应符合规定
施工单位自检
分部工程质量验收记录
监理(建设)单位组织施工单位进行分部工程质量验收（基础、主体结构分部工程应有勘察、设计单位参与）
下一个分部工程质量验收流程

七、单位工程验收资料管理流程
同一单位(子单位)工程的分部工程施工完毕
并验收通过
(第n个)
同一单位(子单位)工程的分部工程施工完毕
并验收通过
(第3个)
同一单位(子单位)工程的分部工程施工完毕
并验收通过
(第2个)
同一单位(子单位)工程的分部工程施工完毕
并验收通过
(第1个)

单位(子单位)工程竣工

《单位(子单位)工程质量控制资料核查记录》
《单位(子单位)工程安全和功能检查资料核查及重要功能抽查记录》
《单位(子单位)工程观感质量检查记录》
《十八项功能表》

施工单位自检合格后,
报请监理单位验收
形成
整
改

《单位工程竣工预验收报验表》
监理单位进行预验收
形成
不合格

《工程质量检查报告》(勘察单位)
《工程质量检查报告》(设计单位)
《工程质量评估报告》(监理单位)
《工程竣工报告》(施工单位)
《工程竣工验收报告》(建设单位)
《单位(子单位)工程质量竣工验收记录》
《单位工程验收记录》

形成

建设单位组织设计、勘察、监理、施工等单位竣工验收
不合格

形成

工程移交建设单位
《竣工移交证书》(监理单位)

工程竣工验收备案除具有上述工程文献外,
还应有以下文献(重要):
《建设工程施工许可证》及其他规划批复文献
《建设工程竣工验收报告》
《建设工程竣工验收备案表》
《建设工程竣工验收备案证明书》
《规划验收认可文献》
《公安消防验收意见书》
《环保验收合格证》
其他专项验收认可证明

工程竣工备案(建设行政主管部门)
形成

工程档案预验收认可文献(城建档案馆)
工程档案预验收
形成
列入城建档案
馆接受工程

八、 建设工程竣工备案管理流程
质量保证、安全、功能及抽查资料
单位（子单位）工程质量竣工验收记录
单位（子单位）工程质量控制资料核查记录
单位（子单位）工程安全和功能检查资料核查及重要功能抽查记录
单位（子单位）工程观感质量检查记录
竣工验收前的准备工作
施工单位
监理单位
建设单位
建设工程竣工报告
工程质量保修书
工程整改文献
工程拨付证明文献
质量保证、安全、功能及抽查资料
监理评估报告
工程监理资料
建设工程竣工报告
监理评估报告
合格文献（勘察、设计、施工图审查机构）
认可、准许文献（规划、公安消防、环保、档案
工程质量保修书
各地建设行政主管部门的规定
工程款拨付证明文献
质量保证、安全、功能及抽查资料
工程监理资料
验收监督告知书
竣工验收备案表
竣工验收会议资料
竣工验收委员会主任宣布开会
建设、勘察、设计、施工、监理“执法”报告
审阅勘察、设计、施工图审查机构、施工、监理
质量合格文献
审阅认可、准许文献（规划、公安消防、环保、档案）
审查质量保证、安全、功能及抽查资料
实地查验工程质量
专家组发言
验收委员会宣布验收结论
监督机构意见
整理纪要
验收会议结束

建设单位向建设行政主管部门上报资料
建设工程竣工报告
竣工验收报告
监理评估报告
合格文献（勘察、设计、施工图审查机构）
认可、准许文献（规划、公安消防、环保、档案）工程质量保修书
各地建设主管部门的规定
建设工程竣工验收备案表
施工资料移交城市建设档案馆
`
