石棉瓦瓦屋面施工技术.doc

1 一般规定
1.1波形瓦可直接铺设在檩条上，屋面的排水坡度一般在10～50%，当屋面坡度大于50%时，应采用加强的固定措施。
1.2波形瓦不宜用于常有暴风和积雪较厚地区、以及屋面会产生较厚积灰的建筑；在大风或地震地区，应采用加强措施使波形瓦与屋面基层固定牢固。
1.3玻璃钢瓦和塑料瓦的长度方向，间隔800mm应设立檩条一根，以保证其挠度值不超过允许范围；每块普通的石棉瓦通常有三条支承带。
2 施工准备
2.1 原材料、半成品的规定
2.1.1 波形瓦应分别符合GB 9772—88《石棉水泥波瓦及其脊瓦》、JC 316--82《普通玻璃钢波形瓦》、以及其它专项规定，同时符合设计提出的规定。
2.1.2 波形瓦及其脊瓦应边沿整齐，表面光洁，不得有起层、断裂和掉角等缺陷。
2.1.3 石棉水泥波瓦的质量应达成表2.1.3《石棉水泥波瓦质量标准》中的规定：
表2.1.3 石棉水泥波瓦质量标准
种类
外观规定
横向抗折
不低于
纵向抗折
不低于
吸水率
不大于
耐热
性能
耐寒
性能
大波瓦
1．边沿整齐、正表面光滑平整；不得有断裂、起层、汽泡等现象，不得有手搓的毛面，个别不平部分的高度或深度不得超过2mm。
2．掉角的斜边长度不得超过100mm（小波瓦可为60mm）。
3．掉边宽不大于15mm，长度不限。
3000（N）
380（N）
28（%）
须经得起25次在100～110℃的浸水耐热实验
须经得起25次在－17
～－22℃的耐寒实验
中波瓦
2200（N）
400（N）
小波瓦
1700（N）
700（N）
26（%）
2.1.4 钉挂件必须配套，一个挂勾螺栓、铁钉或镀锌螺钉必须配金属垫圈及防水垫圈，规格可按下述规定选用：

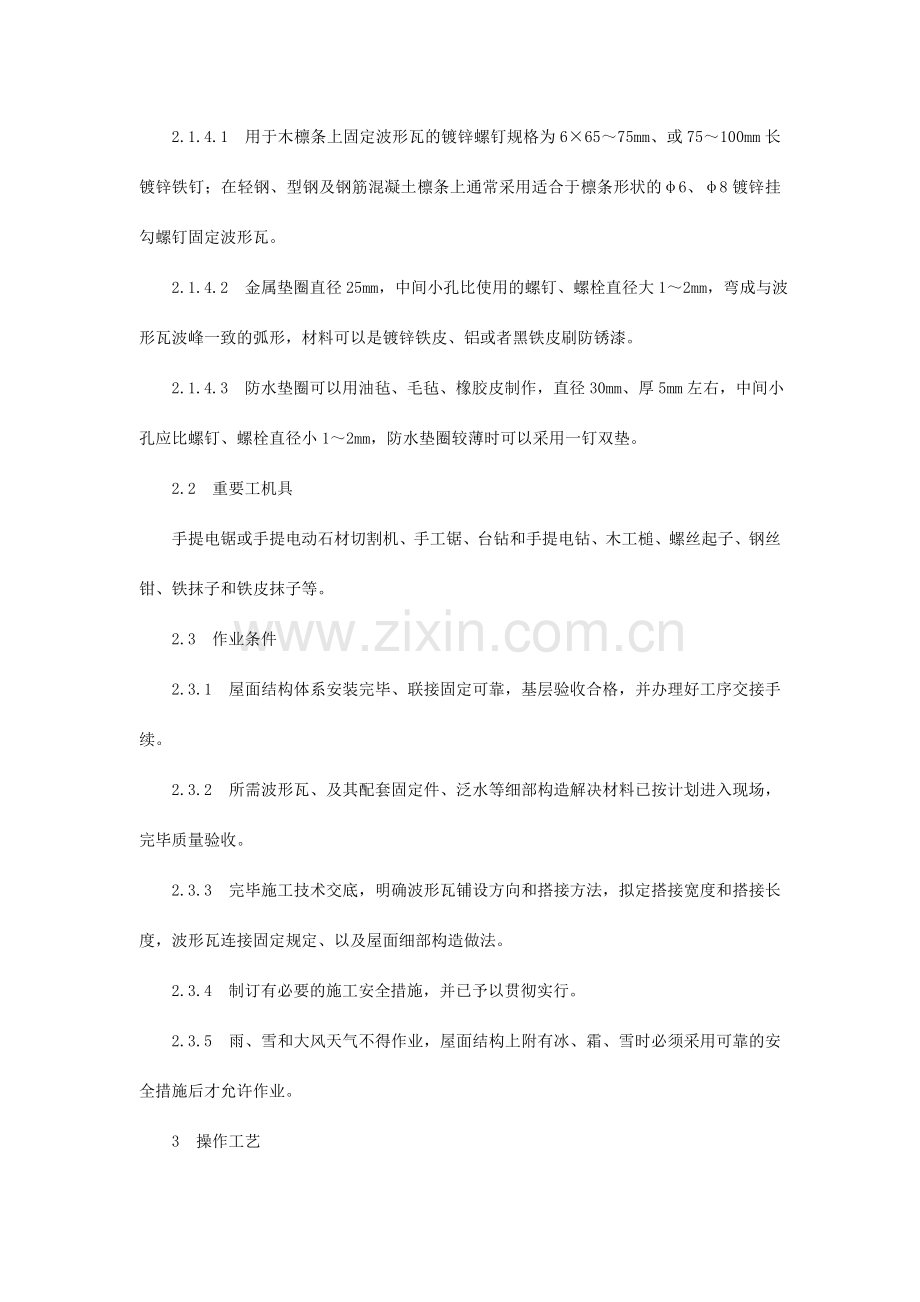

2.1.4.1 用于木檩条上固定波形瓦的镀锌螺钉规格为6×65～75mm、或75～100mm长镀锌铁钉；在轻钢、型钢及钢筋混凝土檩条上通常采用适合于檩条形状的φ6、φ8镀锌挂勾螺钉固定波形瓦。
2.1.4.2 金属垫圈直径25mm，中间小孔比使用的螺钉、螺栓直径大1～2mm，弯成与波形瓦波峰一致的弧形，材料可以是镀锌铁皮、铝或者黑铁皮刷防锈漆。
2.1.4.3 防水垫圈可以用油毡、毛毡、橡胶皮制作，直径30mm、厚5mm左右，中间小孔应比螺钉、螺栓直径小1～2mm，防水垫圈较薄时可以采用一钉双垫。
2.2 重要工机具
手提电锯或手提电动石材切割机、手工锯、台钻和手提电钻、木工槌、螺丝起子、钢丝钳、铁抹子和铁皮抹子等。
2.3 作业条件
2.3.1 屋面结构体系安装完毕、联接固定可靠，基层验收合格，并办理好工序交接手续。
2.3.2 所需波形瓦、及其配套固定件、泛水等细部构造解决材料已按计划进入现场，完毕质量验收。
2.3.3 完毕施工技术交底，明确波形瓦铺设方向和搭接方法，拟定搭接宽度和搭接长度，波形瓦连接固定规定、以及屋面细部构造做法。
2.3.4 制订有必要的施工安全措施，并已予以贯彻实行。
2.3.5 雨、雪和大风天气不得作业，屋面结构上附有冰、霜、雪时必须采用可靠的安全措施后才允许作业。
3 操作工艺
3.1 工艺流程
基层
检查
挂檐
口线
做平
斜脊
泛水
解决
铺、装
波形瓦
检查
验收

·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
年最大频率风向
搭接宽度
搭接长度
镙钉位置
切角搭接
波形瓦铺设方向
图3.2.4 石棉波瓦切角搭接示意
(1)
(2)
(3)
(4)
(2)
(3)
(3)
(4)
(4)
(5)
(6)
(5)
3.2 波形瓦屋面铺设操作要领
3.2.1 波形瓦铺设前，先按设计规定的檐口挑出长度挂波形瓦檐口控制线，在山脊边、山墙边或其它确当位置全坡摆通一条与檐口线垂直的波形瓦，使上下瓦楞吻合、顺直、与檐口线角直，以校正屋面坡度方向波形瓦的铺设控制位置，核对上下排瓦搭接长度和搁放位置，拟定波形瓦钻孔和切角位置等；同时作好大面积铺设的控制标记，以便随时进行核对和调整，始终保持坡度方向的波楞顺直且与檐口线垂直。
3.2.2 无论波形瓦采用对缝还是错缝铺设，都宜按图3.2.3 中括号内数字示意的顺序，从檐口到屋脊上、下逐排滞后一块瓦斜线推动，并逐块拉斜线控制。
3.2.4 波形瓦切角搭接铺设方式，参见图3.2.4《石棉波瓦切角搭接示意》，适宜用于小面积屋面。
3.2.4.1 上下两排波形瓦长边搭接缝对齐铺设，对相邻四块瓦搭接处的中层两块对瓦进行切角，使四角交接重叠处平顺。
3.2.4.2 切角大小应根据事先拟定的波形瓦搭接长度和搭接宽度决定，二相对瓦的切角间留5mm缝隙、以利瓦间的伸缩。
3.2.4.3 切角应划线后锯、切、裁割，严禁随意敲打去角、不可切错方位。
3.2.4.4 玻璃钢瓦和塑料瓦无需切割对瓦顶角，可直接重叠铺设。
3.2.5 波形瓦错缝搭接（不切角）铺设，适宜用于大面积屋面，操作中应注意：
3.2.5.1 上下排瓦宜错开半张波瓦铺设。
3.2.5.2 大波瓦和中波瓦至少应错开一个波，小波瓦至少应错开两个波。
3.2.6 波形瓦用带金属垫圈和防水衬垫的镀锌弯钩螺栓固定在金属檩条和混凝土檩条上，或用带金属垫圈和防水衬垫的镀锌螺钉固定在木檩条上，注意：
3.2.6.1 在靠近搭接缝盖瓦的波峰上设立固定螺栓或螺钉。
3.2.6.2 顺檩的每排固定点应间隔均匀、合理，通常小波瓦布置在每张盖瓦的第二、第七波峰，中波瓦和大波瓦布置在第二和第五波峰。
3.2.6.3 在上下排波形瓦搭接处的檩条上，每张盖瓦上布置两个螺栓或螺钉；每排波形瓦中间的檩条上，靠近相邻两波瓦搭接处的每张盖瓦都应设一个螺栓或螺钉固定；可参见图3.2.3 。
3.2.6.4 在大风地区，屋面的檐口、屋脊、山檐、突出屋面结构周边等，应适当增长固定螺栓、螺钉数量。
3.2.6.5 每张玻璃钢瓦或塑料瓦，至少应有6处与檩条固定。
3.2.7 屋脊、斜脊处应用脊瓦或镀锌薄钢板铺盖，用专用螺栓将脊瓦夹紧固定在两侧坡瓦上（或按设计大样规定固定），脊瓦与坡瓦间的空隙宜用麻刀灰座浆封嵌严密。
3.3 波形瓦屋面施工中需注意的技术问题和质量问题
3.3.1 波形瓦应有质量和技术性能证明，进场后进行外观检查验收。
波形瓦运送时应进行包装或衬垫。应贮存在地面平整的室内，堆放场地坚实、并用软物衬垫；玻璃钢瓦最佳竖放，石棉水泥波瓦应双张花弧或井字堆垛。
3.3.2 波形瓦铺设前应对屋面檩条施工质量进行验收，应满足：
3.3.2.1 檩间距符合设计规定。
3.3.2.2 檩条顶面应与屋坡面平行，同一坡面的檩条上口都在一个平面上，檩条的挠度不应大于1/150L（檩长），相邻两檩的挠度差不大于7mm。
3.3.2.3 支承波形瓦的檩条，与屋架或墙间应有可靠的连接；对在墙上搁置的檩端头应有与墙体连接的措施，檐口位置和屋脊位置的檩端头更应采用与墙体加强连接的有效措施。
3.3.3 铺设波形瓦屋面时，相邻两瓦应顺本地年最大频率风向搭接；其搭接宽度，大波和中波瓦不应少于半个波，小波瓦不应少于一个波；坡度方向上下两排瓦的搭接长度不应少于100mm。可参考表3.3.3《石棉水泥波瓦最小搭接长度参考表》取用。
表3.3.3 石棉水泥波瓦最小搭接长度参考表
项
次
屋面坡度
屋顶坡面最大
长度（m）
上下端部搭接
长度（mm）
左右侧部搭接长度（mm）
小波瓦
大、中波瓦
1
≥1/3
≤45
120
1.5波
0.5波
2
1/3～1/4
≤30
150
1.5波
1.5波
3
1/4～1/5
≤20
200
1.5波
1.5波
4
≤1/5
≤15
200
1.5波
1.5波
3.3.4 波形瓦上的螺钉孔应用钻成孔，孔径比固定螺栓（或螺钉）的直径大2～3mm，固定波瓦时不能拧得太紧，以垫圈稍能转动为度。
石棉瓦的固定螺钉位置如与支承间局部存在间隙，宜垫平后再固定紧固。
3.3.5 波形瓦屋面在檐口、天沟或檐沟等处的细部构造应符合第3.4节规定。
3.3.6 波形瓦与山墙、女儿墙、突出屋面结构间应做泛水，迎水面做分水；泛水的细部构造可参考图3.4 ⑶、图3.4 ⑷。
3.3.7 檐口处的墙顶、天沟或檐沟、脊瓦等位置与波形瓦波沟之间的空隙，都应用水泥石灰麻刀灰浆等材料嵌封严密。
3.3.8 波形瓦铺设过程中应注意：
3.3.8.1 铺设波形瓦，檩条上应有可靠的操作脚手板铺垫或使用带固定挂钩、可随时移动的板梯；在波形瓦与檩条未用螺栓固定牢固前，屋面严禁上人。
3.3.8.2 操作中应防止重物及工具砸伤波瓦。
3.3.8.3 玻璃钢瓦及塑料瓦安装时不得接触明火。
3.3.9 石棉水泥波瓦屋面重要材料消耗量可参考表3.3.9数据。
表3.3.9 石棉水泥波瓦屋面重要材料用量参考表
材 料
每100m2坡面
100m脊
石棉波瓦
固定件
麻刀灰
石棉脊瓦
估算用量
135 m2
410套
0.03 m2
130块
3.4 波形瓦屋面檐口位置和泛水处的构造做法详见图3.4 ⑴、图3.4 ⑵、图3.4 ⑶、图3.4 ⑷，其细部应符合下列规定：
≥200
50～70
4
3
2
1
1—波形瓦； 2—镀锌螺钉、挂钩或铁钉；
3—封檐板； 4—屋面檩条。
图3.4 ⑴ 波形瓦檐口
100
50～70
波形瓦
天沟或檐沟
图3.4 ⑵
波形瓦伸入天沟檐沟长度
座浆封堵端头

1--波形瓦；2--镀锌螺钉；3--水泥石灰砂浆
（1︰1︰4）加1.5%麻刀，分次抹成泛水。
檩
3
50
180
2
1
座浆
图3.4. ⑶ 山墙、女儿墙处泛水示意
图3.4 ⑷ 镀锌薄钢板泛水做法
1—波形瓦；2—镀锌镙钉；3—密封材料；
4—镀锌薄钢板泛水；5—麻刀灰嵌填。
≥150
≥250
2
1
座浆
3
4
5

3.4.1 波形瓦的瓦头挑出封檐板的长度为50～70mm，檐口挑出的长度不应小于200mm。
3.4.2 当屋面有天沟、檐沟时，波形瓦伸入天沟、檐沟的长度不应小于50mm；用镀锌钢板作天沟、檐沟时，沟沿伸入波形瓦应不少于150mm（参见图3.4 ⑵）。
3.4.3 用掺有麻刀的混合砂浆做泛水解决时，突出屋面的墙或烟囱的侧面瓦伸入泛水的宽度不小于50mm，且应压过波形瓦波峰。
3.4.4 用镀锌薄钢板做泛水，钢板压盖波形瓦不宜小于150mm，泛水与波形瓦间的空隙宜用麻刀灰等嵌填严密。
