工程名称

施工单位

交底部位
砌体工程
工序名称
构造柱、抱框立柱、圈梁、腰梁、过梁、拉结筋施工

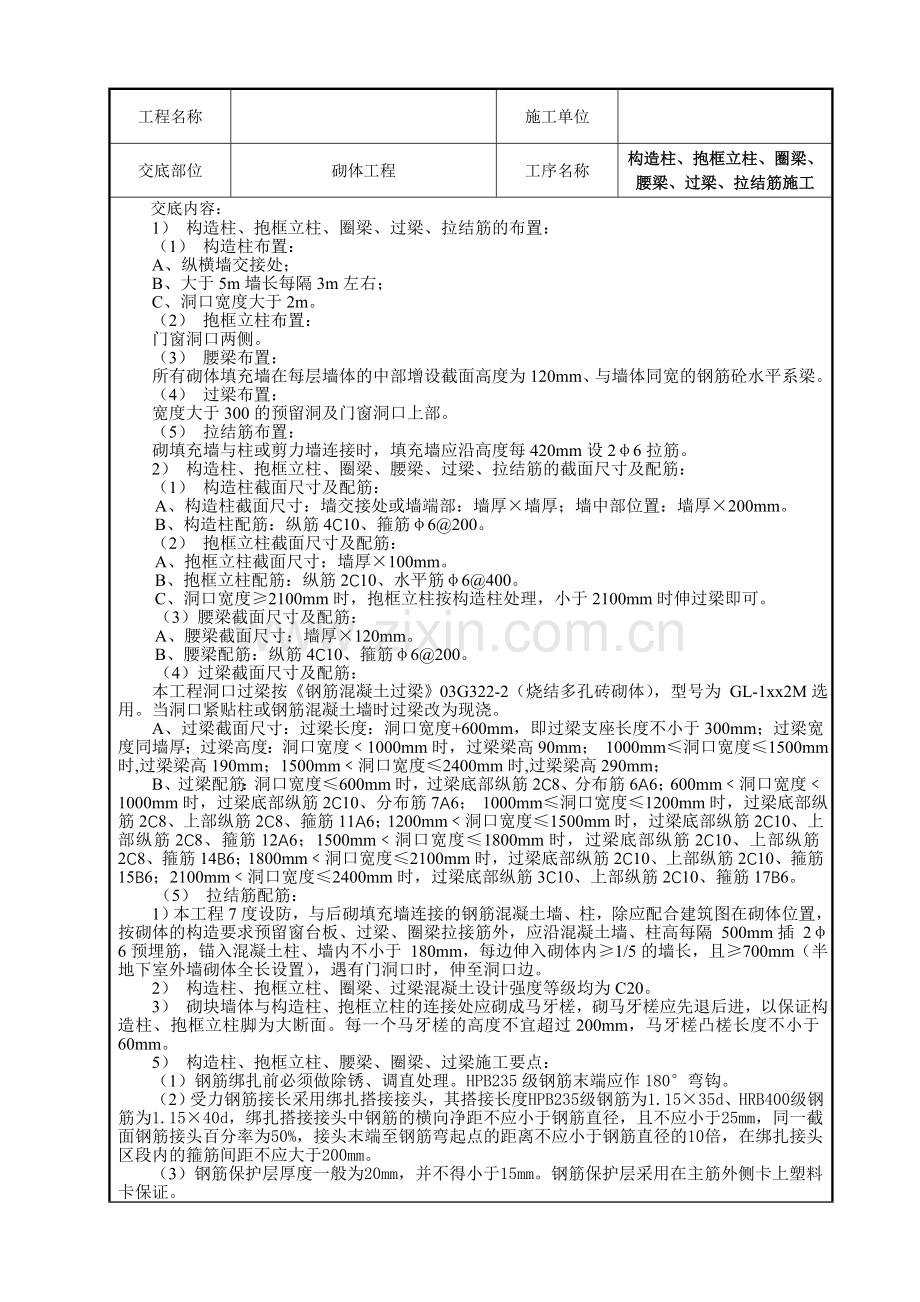

交底内容：
1） 构造柱、抱框立柱、圈梁、过梁、拉结筋的布置：
（1） 构造柱布置：
A、纵横墙交接处；
B、大于5m墙长每隔3m左右；
C、洞口宽度大于2m。
（2） 抱框立柱布置：
门窗洞口两侧。
（3） 腰梁布置：
所有砌体填充墙在每层墙体的中部增设截面高度为120mm、与墙体同宽的钢筋砼水平系梁。
（4） 过梁布置：
宽度大于300的预留洞及门窗洞口上部。
（5） 拉结筋布置：
砌填充墙与柱或剪力墙连接时，填充墙应沿高度每420mm设2φ6拉筋。
2） 构造柱、抱框立柱、圈梁、腰梁、过梁、拉结筋的截面尺寸及配筋：
（1） 构造柱截面尺寸及配筋：
A、构造柱截面尺寸：墙交接处或墙端部：墙厚×墙厚；墙中部位置：墙厚×200mm。
B、构造柱配筋：纵筋4C10、箍筋φ6@200。
（2） 抱框立柱截面尺寸及配筋：
A、抱框立柱截面尺寸：墙厚×100mm。
B、抱框立柱配筋：纵筋2C10、水平筋φ6@400。
C、洞口宽度≥2100mm时，抱框立柱按构造柱处理，小于2100mm时伸过梁即可。
（3）腰梁截面尺寸及配筋：
A、腰梁截面尺寸：墙厚×120mm。
B、腰梁配筋：纵筋4C10、箍筋φ6@200。
（4）过梁截面尺寸及配筋：
本工程洞口过梁按《钢筋混凝土过梁》03G322-2（烧结多孔砖砌体），型号为 GL-1xx2M选用。当洞口紧贴柱或钢筋混凝土墙时过梁改为现浇。
A、过梁截面尺寸：过梁长度：洞口宽度+600mm，即过梁支座长度不小于300mm；过梁宽度同墙厚；过梁高度：洞口宽度﹤1000mm时，过梁梁高90mm； 1000mm≤洞口宽度≤1500mm时,过梁梁高190mm；1500mm﹤洞口宽度≤2400mm时,过梁梁高290mm；
B、过梁配筋：洞口宽度≤600mm时，过梁底部纵筋2C8、分布筋6A6；600mm﹤洞口宽度﹤1000mm时，过梁底部纵筋2C10、分布筋7A6； 1000mm≤洞口宽度≤1200mm时，过梁底部纵筋2C8、上部纵筋2C8、箍筋11A6；1200mm﹤洞口宽度≤1500mm时，过梁底部纵筋2C10、上部纵筋2C8、箍筋12A6；1500mm﹤洞口宽度≤1800mm时，过梁底部纵筋2C10、上部纵筋2C8、箍筋14B6；1800mm﹤洞口宽度≤2100mm时，过梁底部纵筋2C10、上部纵筋2C10、箍筋15B6；2100mm﹤洞口宽度≤2400mm时，过梁底部纵筋3C10、上部纵筋2C10、箍筋17B6。
（5） 拉结筋配筋：
1）本工程7度设防，与后砌填充墙连接的钢筋混凝土墙、柱，除应配合建筑图在砌体位置，按砌体的构造要求预留窗台板、过梁、圈梁拉接筋外，应沿混凝土墙、柱高每隔 500mm插 2φ6预埋筋，锚入混凝土柱、墙内不小于 180mm，每边伸入砌体内≥1/5的墙长，且≥700mm（半地下室外墙砌体全长设置），遇有门洞口时，伸至洞口边。
2） 构造柱、抱框立柱、圈梁、过梁混凝土设计强度等级均为C20。
3） 砌块墙体与构造柱、抱框立柱的连接处应砌成马牙槎，砌马牙槎应先退后进，以保证构造柱、抱框立柱脚为大断面。每一个马牙槎的高度不宜超过200mm，马牙槎凸槎长度不小于60mm。
5） 构造柱、抱框立柱、腰梁、圈梁、过梁施工要点：
（1）钢筋绑扎前必须做除锈、调直处理。HPB235级钢筋末端应作180°弯钩。
（2）受力钢筋接长采用绑扎搭接接头，其搭接长度HPB235级钢筋为1.15×35d、HRB400级钢筋为1.15×40d，绑扎搭接接头中钢筋的横向净距不应小于钢筋直径，且不应小于25mm，同一截面钢筋接头百分率为50%，接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍，在绑扎接头区段内的箍筋间距不应大于200mm。
（3）钢筋保护层厚度一般为20mm，并不得小于15mm。钢筋保护层采用在主筋外侧卡上塑料卡保证。

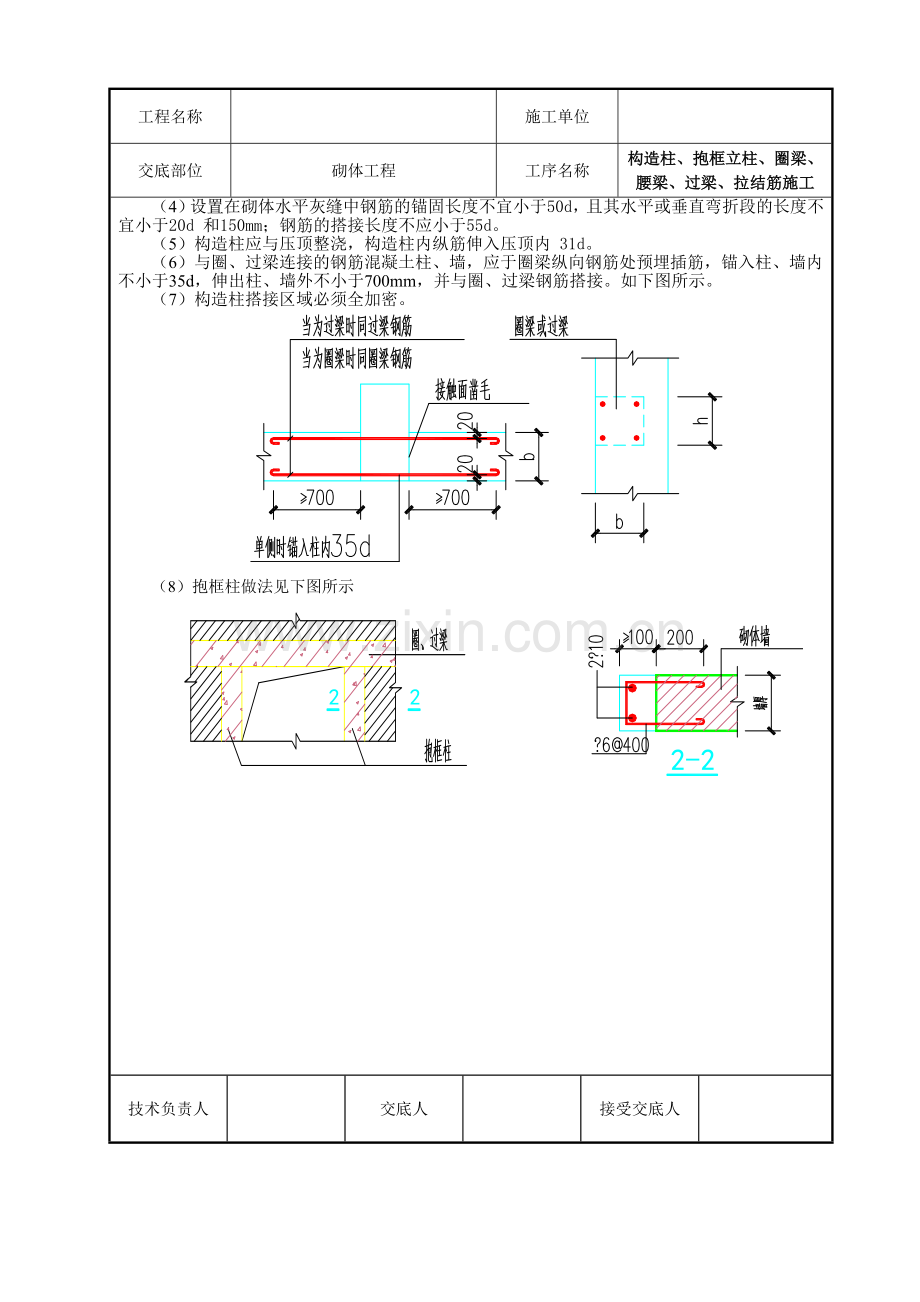

（4）设置在砌体水平灰缝中钢筋的锚固长度不宜小于50d，且其水平或垂直弯折段的长度不宜小于20d 和150mm；钢筋的搭接长度不应小于55d。
（5）构造柱应与压顶整浇，构造柱内纵筋伸入压顶内 31d。
（6）与圈、过梁连接的钢筋混凝土柱、墙，应于圈梁纵向钢筋处预埋插筋，锚入柱、墙内不小于35d，伸出柱、墙外不小于700mm，并与圈、过梁钢筋搭接。如下图所示。
（7）构造柱搭接区域必须全加密。

（8）抱框柱做法见下图所示

技术负责人

交底人

接受交底人
