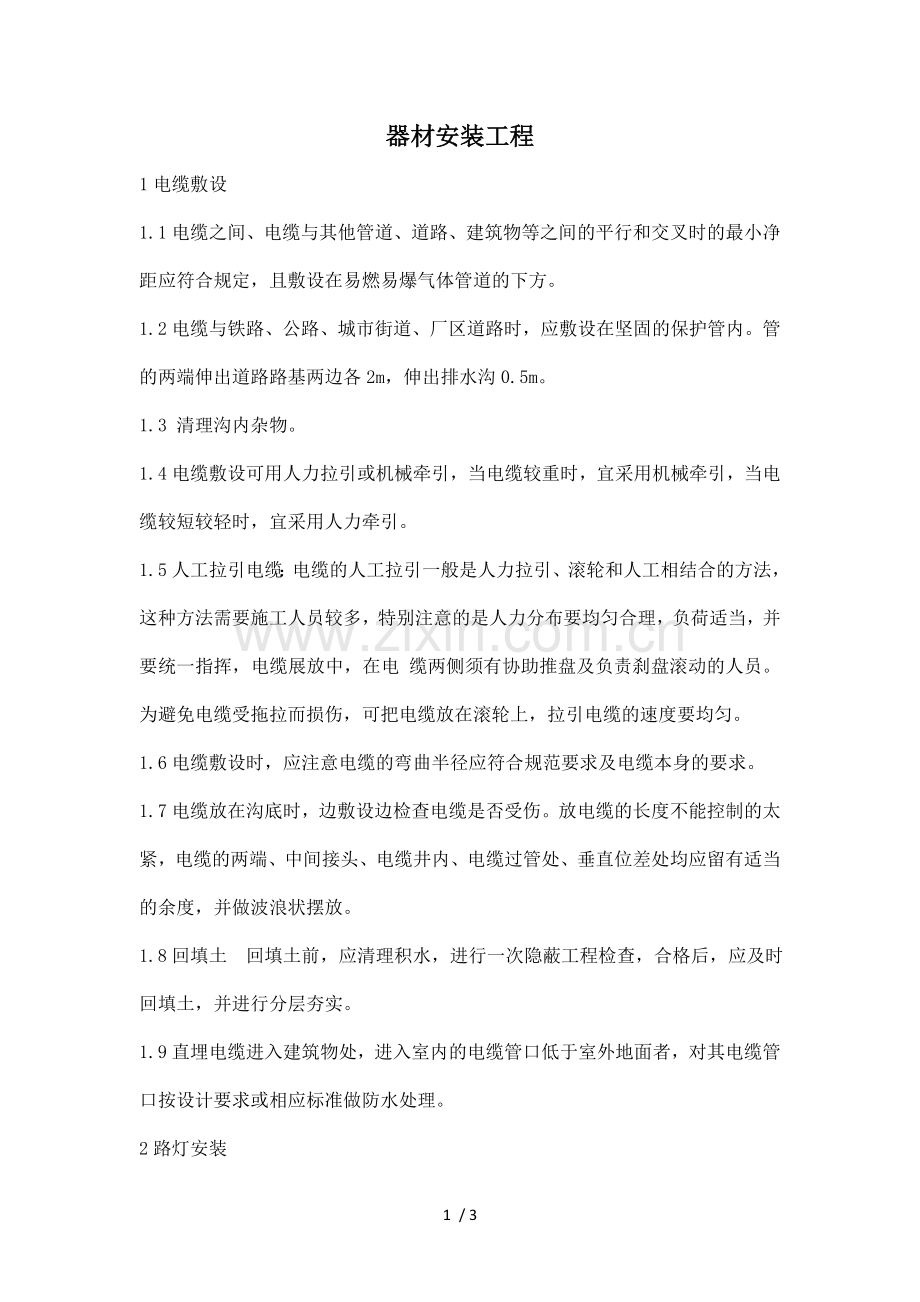

路灯、健身器材安装工程施工方法.doc

器材安装工程
1电缆敷设
1.1电缆之间、电缆与其他管道、道路、建筑物等之间的平行和交叉时的最小净距应符合规定，且敷设在易燃易爆气体管道的下方。
1.2电缆与铁路、公路、城市街道、厂区道路时，应敷设在坚固的保护管内。管的两端伸出道路路基两边各2m，伸出排水沟0.5m。
1.3 清理沟内杂物。
1.4电缆敷设可用人力拉引或机械牵引，当电缆较重时，宜采用机械牵引，当电缆较短较轻时，宜采用人力牵引。
1.5人工拉引电缆：电缆的人工拉引一般是人力拉引、滚轮和人工相结合的方法，这种方法需要施工人员较多，特别注意的是人力分布要均匀合理，负荷适当，并要统一指挥，电缆展放中，在电 缆两侧须有协助推盘及负责刹盘滚动的人员。为避免电缆受拖拉而损伤，可把电缆放在滚轮上，拉引电缆的速度要均匀。
1.6电缆敷设时，应注意电缆的弯曲半径应符合规范要求及电缆本身的要求。
1.7电缆放在沟底时，边敷设边检查电缆是否受伤。放电缆的长度不能控制的太紧，电缆的两端、中间接头、电缆井内、电缆过管处、垂直位差处均应留有适当的余度，并做波浪状摆放。
1.8回填土 回填土前，应清理积水，进行一次隐蔽工程检查，合格后，应及时回填土，并进行分层夯实。
1.9直埋电缆进入建筑物处，进入室内的电缆管口低于室外地面者，对其电缆管口按设计要求或相应标准做防水处理。
2路灯安装
2.1安装组件时要轻拿轻放，严禁碰撞、敲击，以免损坏。
2.2所有螺钉接线柱等均应拧紧，不能有松动，连接要可靠。
2.3严格按照相应的接线图和接线顺序连接各接线端子。注意各组件、控制器、逆变器等极性不要接反。
2.4接地及避雷装置
2.4.1按设计要求，接地装置采用自然接地体，接地电阻不大于1欧姆。
2.4.2避雷设施安装符合施工及安全要求。
3健身器材安装
3.1器材的设计与安装，应确保稳固、可靠和垂直，不应有基础部件和支承部件的松动和晃动现象。
3.2器材应远离易燃、易爆和有毒、有害的物品，场地健身应符合国家有关各项安全方面的规定。
3.3器材安装后，各支承立柱和主体应保证与安装地面垂直，垂直度公差应不大于1/100；
3.4器材的地面安装及其埋入地下的结构，应符合下列要求（具有较大的地面框架式底座的器材除外）：
3.4.1埋入地下的器材立柱，应可靠地固接横向支承或支承盘；
3.4.2安装器材的土质，在距地表800 mm深度以内应为紧固系数不小于0.7的Ⅱ类普硬土及其以上的非疏松性和非沙壤土类的地质结构；否则，应将该土质等效处理后，方可安装器材；
3.4.3器材立柱埋入地下的深度：当器材地面以上的高度≥2000 mm时，应不小于500 mm；器材地面以上的高度≥1000 mm且<2000 mm时，应不小于400 mm；器材地面以上的高度<1000 mm时，应不小于300 mm；器材立柱底部以下应有不小于100mm厚度的混凝土支承层
3.4.4安装器材各支承立柱混凝土地基坑的水平尺寸，应不小于400 mm*400 mm，且不应将混凝土地基处置为上大下小的形状；
3.4.5器材距架空高低压电线的水平距离应不小于3 m；
3.4.6器材距地下管道、地下线路边缘的水平距离应不小于2 m，距各类办公楼房、居民住宅及各类楼堂管所的水平距离应不小于5 m；
