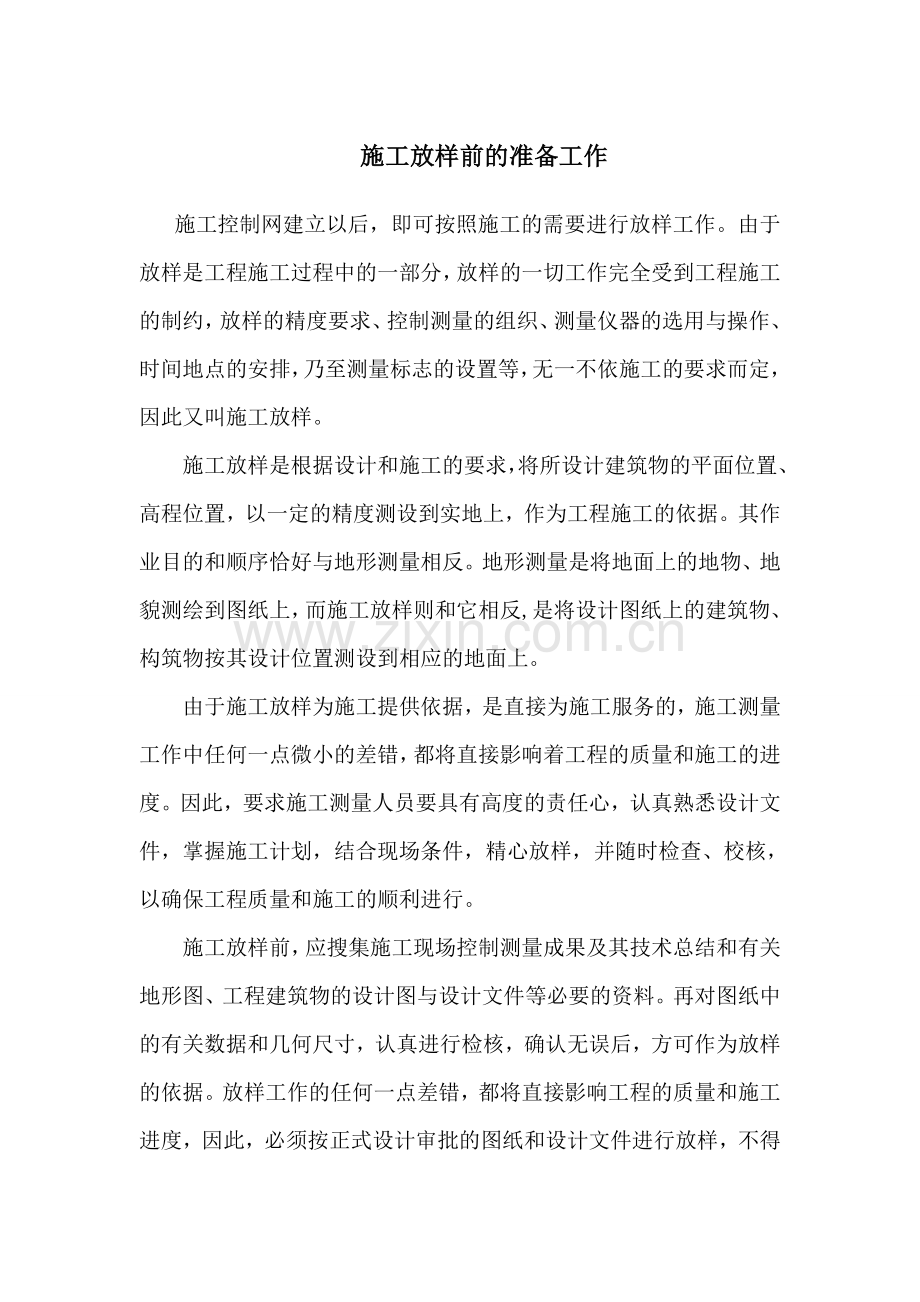

施工放样前的准备工作
施工控制网建立以后，即可按照施工的需要进行放样工作。由于放样是工程施工过程中的一部分，放样的一切工作完全受到工程施工的制约，放样的精度要求、控制测量的组织、测量仪器的选用与操作、时间地点的安排，乃至测量标志的设置等，无一不依施工的要求而定，因此又叫施工放样。
施工放样是根据设计和施工的要求，将所设计建筑物的平面位置、高程位置，以一定的精度测设到实地上，作为工程施工的依据。其作业目的和顺序恰好与地形测量相反。地形测量是将地面上的地物、地貌测绘到图纸上，而施工放样则和它相反,是将设计图纸上的建筑物、构筑物按其设计位置测设到相应的地面上。
由于施工放样为施工提供依据，是直接为施工服务的，施工测量工作中任何一点微小的差错，都将直接影响着工程的质量和施工的进度。因此，要求施工测量人员要具有高度的责任心，认真熟悉设计文件，掌握施工计划，结合现场条件，精心放样，并随时检查、校核，以确保工程质量和施工的顺利进行。
施工放样前，应搜集施工现场控制测量成果及其技术总结和有关地形图、工程建筑物的设计图与设计文件等必要的资料。再对图纸中的有关数据和几何尺寸，认真进行检核，确认无误后，方可作为放样的依据。放样工作的任何一点差错，都将直接影响工程的质量和施工进度，因此，必须按正式设计审批的图纸和设计文件进行放样，不得凭口头通知或用未经批准的草图放样。所有放样的点线，均应有检核条件，经过检查验收，才能交付使用。
施工放样前，应根据设计图纸和有关数据及使用的控制点成果，计算放样数据，绘制放样草图。所有数据、草图均应认真检核。在放样过程中，应使用放样手簿及放样工作手册，建立完整的数据记录制度。手簿和手册应按工程部位分开使用，并随时整理，妥善保管，防止丢失。放样手簿及放样工作手册主要内容包括：工程部位，放样日期，观测和记录者姓名；放样所使用的控制点名称、坐标和高程，设计图纸的编号，放样数据及放样草图；放样过程中疑难问题的解决办法；实测资料及外业检查图形等。
