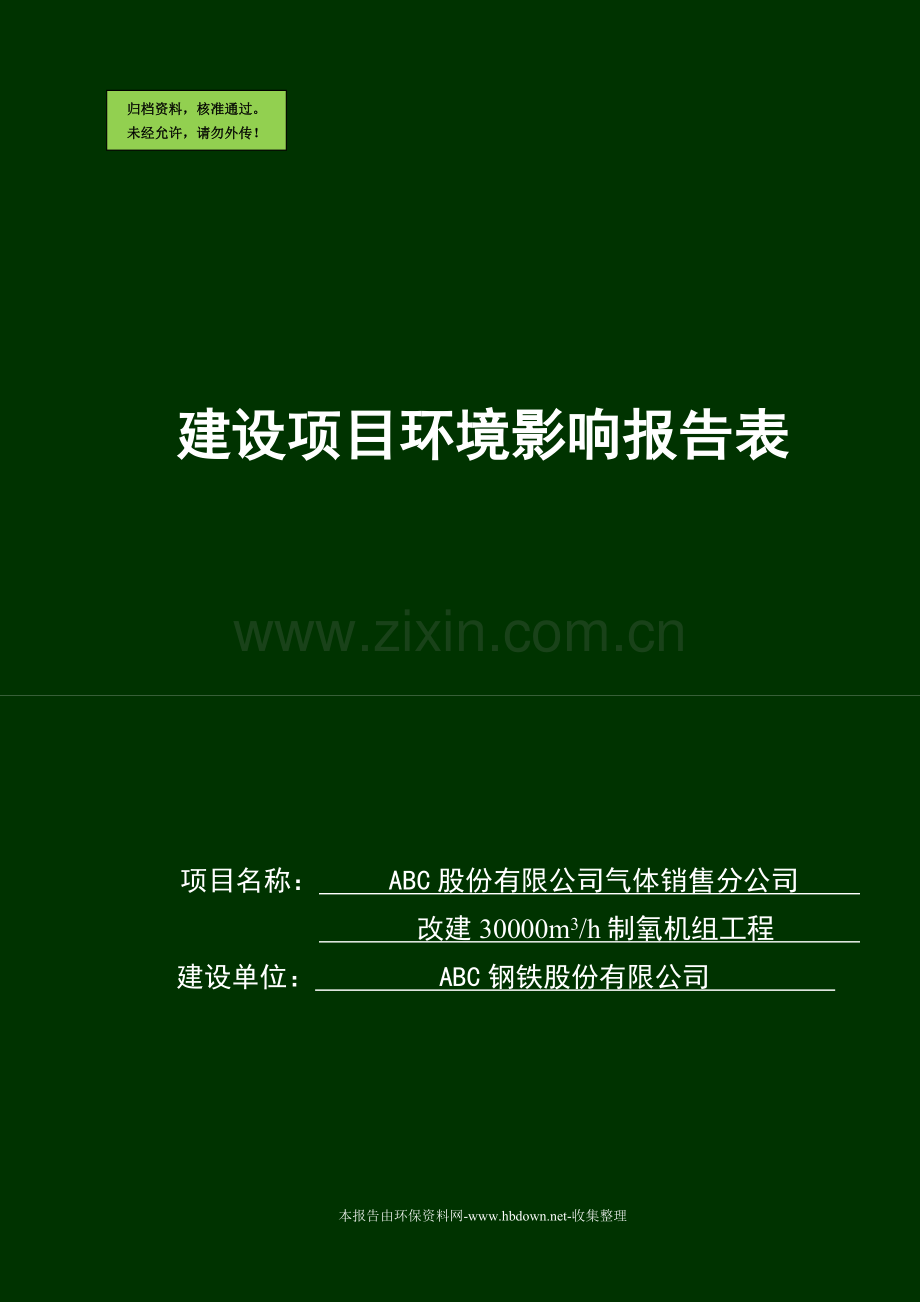

建设项目环境影响报告表

项目名称： ABC股份有限公司气体销售分公司
改建30000m3/h制氧机组工程
建设单位： ABC钢铁股份有限公司

编制日期:二○○五年五月八日
国家环境保护总局制

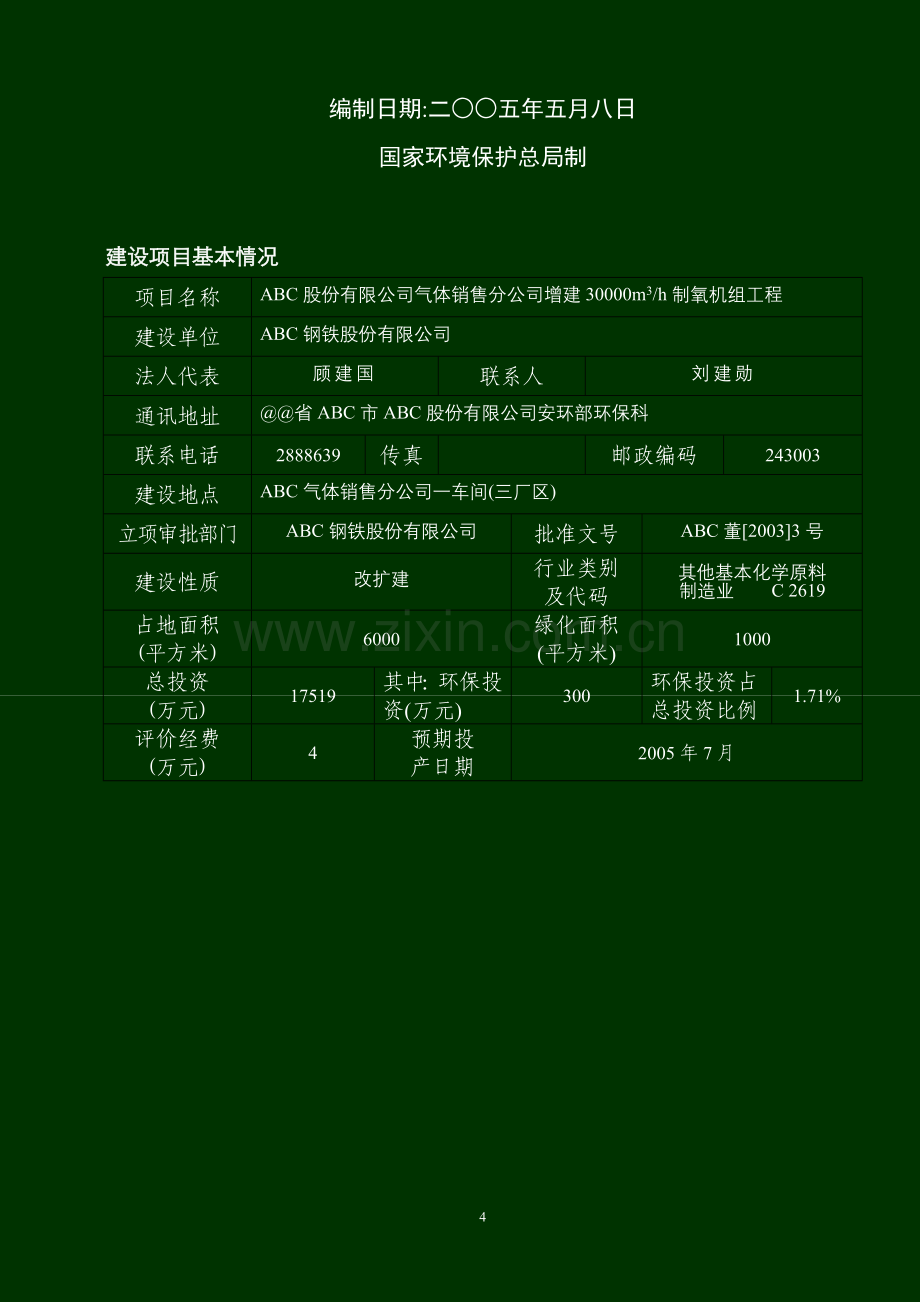

建设项目基本情况
项目名称
ABC股份有限公司气体销售分公司增建30000m3/h制氧机组工程
建设单位
ABC钢铁股份有限公司
法人代表
顾建国
联系人
刘建勋
通讯地址
@@省ABC市ABC股份有限公司安环部环保科
联系电话
2888639
传真

邮政编码
243003
建设地点
ABC气体销售分公司一车间(三厂区)
立项审批部门
ABC钢铁股份有限公司
批准文号
ABC董[2003]3号
建设性质
改扩建
行业类别
及代码
其他基本化学原料
制造业 C 2619
占地面积
(平方米)
6000
绿化面积
(平方米)
1000
总投资
(万元)
17519
其中：环保投资(万元)
300
环保投资占
总投资比例
1.71%
评价经费
(万元)
4
预期投
产日期
2005年7月
工程内容及规模：
一、项目背景及任务由来
根据ABC公司总体发展规划目标以及新一轮产品结构的调整，“十五” 末、“十一五”初钢的实际生产能力将达到1000万t/a左右。由于钢产量的增加和钢材质量档次的提高，对氧气以及氮气、氩气的需求量将大幅度的提高，对气体的质量也有了新的更高的要求，而ABC气体销售分公司目前的生产能力已不能满足ABC的发展要求。具体情况可参考表1。
表1 “十五”期间ABC产用氧气平衡表
一、收入项
序号
项目
名称
实际产气量(m3/h)
备注
氧气
氮气
氩气
1
1＃6500m3/h制氧机组
6300
6000

已运行30年
2
2＃6500m3/h制氧机组
5700
6000

3
10000 m3/h制氧机组
9500
10000
190
89年投产
4
14000 m3/h制氧机组
13000
14000
300

5
35000 m3/h制氧机组
33000
35000
1400
产量波动
6
40000 m3/h制氧机组
40000
45000
1790

7
20000 m3/h制氧机组
20000
14500
820

合计：氧气 127500m3/h； 氮气 130500m3/h；氩气 4500m3/h

二、支出项
序号
项目
名称
钢铁产量
(万t/a)
氧气单耗
(m3/t)
氧气消耗
(m3/h)
备注
1
一铁厂
220
富氧率2.5％
13000
年工作350天
2
二铁厂
130
富氧率2.5％
9800
年工作350天
3
四铁厂
510
富氧率3％
32000
年工作350天
4
一钢厂
410
62/t钢
33300
年工作320天
5
二钢厂
240
62/t钢
19300
年工作320天
6
三钢厂
350
62/t钢
28200
年工作320天
7
气氧液化站

4000

8
零星用户

4000

9
放损、放散(5％)

5000

合计：氧气 148600m3/h；
平衡结果：－21100m3/h
2×6500m3/h制氧机组现已到了报废期，ABC公司决定将其拆除并在原址新建年产30000m3/h制氧机组，这样可基本弥补氧气缺量。
根据国家《建设项目环境保护管理条例》的规定，ABC钢铁股份公司委托ABC市环境科学研究所承担ABC股份有限公司气体销售分公司改建30000m3/h制氧机组工程环境影响报告表的编制工作(见附件)，报告表完成后送环境主管部门审批。
二、项目基本情况
1、地理位置、占地面积、平面布置及周围环境
该项目位于ABC气体销售分公司一车间（三厂区），三厂路以西，308＃泵站以东。具体位置见图一。
该项目占地面积约6000m2。
该项目自厂区东侧布置了控制楼，其西侧为制氧区。制氧区东侧由南到北依次布置了空压机组、增压机组和氮压机组这三大机组，向西布置冷却塔、电加热器、冷箱，最西布置1500m3液氧储罐，珠光砂仓库西侧布置氮气罐和氩气罐。该周围基本全部为生产单位。具体平面布置见图二。
2、项目规模和工程内容
该项目总投资17519万元，拆除原有2×6500m3/h制氧机组，改建一套3万m3/h制氧机组。
该项目工程主要包括以下几部分内容：
(1)主体工程
①拆除气体销售分公司两台6500m3/h制氧厂房以及有关辅助设备，主要生产设施有空压机、氮压机、冷箱、分子筛、冷却塔、液氧、液氮、氩罐、综合管架等等。
②新建30000m3/h制氧机组，新增设备包括：空压机组、增压机组、氮压机组这三大机组；冷却塔，电加热机，冷箱，1500m3液氧储罐，100 m3氮气罐，500m3氩气罐。
(2)辅助工程
电器仪器控制楼一栋；
新建东西向约150m长电缆沟。
氧气、氮气管各一条，长度均为60m。
(3)配套工程
在控制楼东侧设计铁艺围墙，围墙设计6.0m宽的道路，原有南北方向的道路拆除。
三、产品方案及能耗分析
1、该项目主要产品见表2。
表2 30000m3/h制氧机组产品方案
产品名称
产量(Nm3/h)
气氧
30000
液氧(折合为气态)
1500
气氮
30000
液氮(折合为气态)
500
液氩(折合为气态)
1250
粗氪、氙
60
注：1m3液氧折800 m3气氧；
1m3液氩折750 m3气氩；
2、本工程消耗的能源介质有：电、蒸汽、循环水等。能耗分析如表3所示。
表3 30000m3/h制氧机组能耗分析一览表
介质名称
单耗数量
数量单位
备注
电
1.0000
KWh/m3

循环水
0.1033
m3/m3
含于电
新水
0.0054
m3/m3
含于电
蒸汽
0.3000
MJ/m3

液氩
-0.0417
m3/m3
(参照宝钢)
氖氢气
0.0000
m3/m3
(参照宝钢)
氪氙气
0.0000
m3/m3
(参照宝钢)
注：该项目所需生产用水由其西侧的308＃泵站直接供给；
用电接自4万m3/h制氧机变电所。
四、主要生产设备
该项目主要工艺设备具体见表4。
表4 主要工艺设备一览表
序号
设备名称
数量(单位)
1
空气入口过滤器
1(套)
2
多级离心空压机及电机
1(套)
3
增压机及电机
1(套)
4
空气予冷系统
4.1
空冷塔
1(台)
4.2
冷却水泵
2(台)
4.3
氮水塔
1(台)
4.4
冷冻水泵一台
2(台)
5
空气纯化系统
5.1
卧式双床层分子筛吸附器
2(台)
5.2
立式电加热器
2(台)
5.3
放空消声器
1(台)
5.4
切换阀门及附件
1(套)
6
空气分离系统
1(套)
7
氮气压缩机及电机
1(套)
8
液体产品贮槽
8.1
液氧贮槽
1(座)
8.2
液氩贮槽
1(座)
8.3
粗氪、氙贮槽
1(座)
8.4
液氮贮槽
1(座)
五、主要环保设备
(1)空压机、氮压机外部设置隔声罩。
(2)空压机进口、放散口和氮气放空等处设消声器。
(3)各产噪管道处均包隔声层
六、工作制度、职工人数
该项目为连续三班工作制。年工作日为360日，劳动定额43人，其中生产工人38人，干部5人。

与本项目有关的原有污染及主要环境问题
该项目是在拆除原有两台6500m3/h制氧厂房以及有关辅助设备的基础上新建的。原有项目与新建项目性质类似，其主要污染为噪声污染和部分外排的间冷水。主要环境问题是噪声污染问题。原有的污染源一经拆除，污染条件不存在，不会对周围环境造成负面影响。

建设项目所在地自然环境社会环境简况
自然环境简况(地形、地貌、地质、气候、气象、水文、植被、生物多样性等):
(1)地理位置
ABC市位于长江下游南岸、@@省东部，地处北纬31°46'42''~31°17'26''与东经118°21'38''~118°52'44''之间。东临石臼湖与江苏溧水县和高淳县交界；西濒长江与和县相望；南与芜湖市郊、芜湖县、宣城县接壤。与江苏省南京市江宁区毗连，具有临江近海，紧靠经济发达的长江三角洲的优越地理位置。ABC市总面积16.86万公顷，东西最大横距46公里。
(2)自然资源
ABC矿区地处长江下游宁芜－罗河成矿带，是我国七大铁矿区之一。矿区内铁矿山有ABC(集团)控股有限公司所属南山、姑山、桃冲铁矿及待开发的罗河铁矿，已探明的铁矿产地有31处，伴生矿产地10处，铁矿总储量16.35亿吨，占@@全省铁矿总储量的57.32％，其中能满足工业开采的约10亿吨以上。硫铁矿集中分布在ABC郊区的向山、马山地区，总储量约2.62亿吨，约占@@全省储量的55.39％。
(3)水文特征
ABC市(不含当涂县，下同)年平均降水量1060毫米，形成大气降水总量约2.9亿立方米。河川径流总量达1.13亿立方米。长江流经市区西部，平均年过境径流量高达9794亿立方米。境内长江水面达21平方公里左右。其他河流、湖泊、水库总面积约19平方公里，其中湖泊面积1.51平方公里，池塘面积11.67平方公里，河流水面积5.7平方公里。地下水资源丰富，其流速约0.525厘米/昼夜，流量为0.22立方米/昼夜。地下水一般在深度2米左右的含砂蓄水层中，砂层之下为含水量最高的淤泥层。地下水的总流向，由地势高的东部向地势低的西部流入长江。
(4)气候
2001年气温持续偏高，年平均气温16.9℃，同比偏高1.0℃，是1994年以来连续第8个气温偏高年。从近50年历史记录看，除1998年平均17.1℃外，与1994年并列第2高。全年月平均气温除8月份外，均偏高或正常偏高，同时夏季高温强度和持续时间，也是历史少见的。
长江中下游继1998年和1999年发生严重洪涝的"姊妹水"后，接踵而来的2000年和2001年夏季雨水偏少。全年市区降水量636.7毫米，同比偏少4成，也比少雨的2000年还少340毫米，是除1978年(年降水量460毫米)和1966年(年降水量627毫米)外的第3个少雨年。当涂县降水量比市区略多，为856.5毫米，同比也偏少2成。全年降水月分布除年头、年尾的三个月外，3月至11月连续9个月偏少或特少(当涂县8月份除外)，发生了较为严重的春旱和夏秋旱。
社会环境简况(社会经济结构、教育、文化、文物保护等)：
ABC市是五十年代后期崛起的一座以钢铁工业为主体的新型城市，经济结构以钢铁、电力、化工、机械、纺织等为主的工业城市，近年来第三产业的比重逐年有所提高。据2003年统计全市国内生产总值达189.17亿元。比上年增加14%。人均国内生产总值达1.54万元。
项目所在地为雨山行政区。雨山区区域总面积120km2，人口22.7万，辖2乡1镇4个街道，共25个行政村，35个社会区。2002年末，全区实现社会总产值15.7亿元，其中工业总产值7.35亿元，农民人均纯收3720元。
ABC钢铁总公司、ABC钢铁股份有限公司、中国第十七冶金建设公司和ABC钢铁设计研究总院、@@工业大学(东校区)、马鞍册经济技术开发区均位于辖区内。全区各类工业企业共1300余家，主要生产冶金、建材、轻工、机械、化工、电子、农产品加工等七大系列产品。
雨山区辖内有12所小学，乡镇中心小学3所；全区中学10所；全区小学学龄前儿童入学率100%，15周岁受教育率99.9%。
雨山区内的人文自然景观比较丰富，有采石矶、太白楼、三元洞、小九华、林散之纪念馆、朱然墓等，其中朱然墓与太白楼为省级文物保护单位。
环境质量状况
建设项目所在地区域环境质量现状及主要问题(环境空气、地面水、地下水、声环境、生态环境等)：
根据近年环境监测资料分析，项目所在地总体环境质量尚好，但局部污染仍然存在。
1、大气环境质量
据近年监测资料统计，ABC市整体环境空气质量状况良好。全市SO2、NO2、CO及PM10年均值优于或基本达到国家《环境空气质量标准》(GB 3095－1996)二级标准；四项污染指标各功能区年均值也基本符合相应功能区执行的标准要求。PM10仍是我市环境空气中的首要污染物。
项目附近环境空气中主要污染物日平均浓度(mg/m3)分别为：SO2 0.020；NO2 0.046；PM10 0.105；CO 2.23，对照《环境空气质量标准》(GB3095－1996)，SO2达一级标准； NO2、PM10均达二级标准
2、地表水环境质量
项目厂区生产废水和生活废水经厂区污水管网，排入六汾河，通过六汾河排入长江。六汾河目前作为地表排污渠道而不对其水质加以控制，故该项目控制地表水体为长江ABC段。地表水监测数据表明，长江ABC段水质除总磷超标外，其它22项监测指标均达国家《地表水环境质量标准》II类标准，水质状况稳定，满足规划功能规定的要求。
3、声学环境质量：
项目所在地为ABC工业区，区域环境噪声质量较差,其噪声监测值为:昼间 63.7dB(A),夜间 55.7dB(A)。昼间符合《城市区域噪声标准》(GB3096-93)3类标准，夜间超过3类标准。
主要环境保护目标(列出名单及保护级别)：
项目所在地位于ABC工业区，本项目主要环境保护目标按环境功能区划的要求进行保护。
1、项目周围是ABC工业区,大气环境为三类区，按《环境空气质量标准》(GB3095-96)中的三级标准保护。
2、项目纳污水体为长江ABC段，按《地表水环境质量标准》(GB3838-2002)中的II水体保护。
3、项目所在地为声学环境三类区，区域环境噪声按《城市区域环境噪声标准》(GB3096-93)中的3类标准保护
评价适用标准
环境质量标准
根据ABC市地表水、大气、噪声环境功能适用区域划分办法，该项目执行的环境质量标准如下：
1、环境空气质量：项目所在地属于大气环境功能区划中的三类区，执行《环境空气质量标准》(GB3095－1996)中的三级标准。
2、地表水环境质量：项目排放的污水最终进入的水体是长江ABC段，长江ABC段《地表水环境质量标准》(GB3838-2002)中的III类水质标准。
3、声学环境质量：项目所在地属于噪声环境功能区划中的三类区，执行《城市区域环境噪声标准》(GB3096－93)中的3类标准。
污染物排放标准
1、施工期噪声排放执行《建筑施工场界噪声限值》(GB12523－90)中的规定限值，见表5。
表5 建筑施工场界噪声限值
施工阶段
主要噪声源
噪声限值dB(A)
昼间
夜间
土石方
推土机、挖掘机、装载机等
75
55
打 桩
各种打桩机等
85
禁止施工
结 构
混凝土搅拌机、振捣机、电锯等
70
55
装 修
吊车、升降机等
65
55
项目建成后执行《工业企业厂界噪声标准》(GB12348－90)III类标准，昼间 65 dB(A)；夜间 55 dB(A)。夜间偶然突发的噪声(如短促鸣笛声)，其峰值不准超过标准值15dB(A)。
2、该项目排放的厂区生活污水和生产废水执行《污水综合排放标准》(GB8978－1996)中的一级标准，见表6。
表6 污染物最高允许排放浓度 单位：mg/L(除pH外)
污染物
类别
pH
CODCr
SS
BOD5
动植物油
石油类
二 级
6-9
100
70
20
10
5

总量控制指标
ABC市环境保护“十五”计划中确定的总量控制因子，大气污染物为SO2、烟尘、工业粉尘，水污染物为CODcr、NH3-N，根据对该项目的污染物排放情况分析，由于本项目无工业废气产生，项目生产废水为间接冷却水，循环使用。项目建成后职工由原有6500m3/h制氧机组人员中调剂，人数不增加，生活污水排放量保持不变，故本项目无新增污染物总量控制要求。
建设项目工程分析
工艺流程简述(图示)：
根据项目初步设计，本项目工艺流程简述如下(流程图见图1)：
(1)空气的压缩、予冷和净化
来自大气的含尘空气经空气过滤器的净化后，除去了尘埃和其他机械杂质。再进入多级离心式空气压缩机压缩至0.62Mpa，由空压机出来后送入空冷塔，直接与水接触，进行冷却和清洗，空气中大量有害元素如SO2、SO3、NH4等被去除。
(2)空气精馏
净化后的空气主气流直接进入冷却箱，并在主换热器中与气态产品进行对流热交换而冷却至接近于露点。
这股气流然后进入下塔底部做首次分离。上升气体在和下降液体接触中氮的含量升高。所需回流液来自下塔顶部的主冷凝蒸发器中被沸腾氧气冷凝的液氮。
其余的净化空气送入空气增压机压缩，其中一部分约3Mpa(G)空气抽出送入透平增压机经压缩后进入冷箱，在主换热器中冷却至约约－110℃，然后经透平膨胀后进入中压塔。
剩余的在空气增压机中继续压缩至5.3Mpa，然后在冷箱的主换热器中冷却，并经一膨胀阀的膨胀作为液体回流液进入中压塔和低压塔。 这股高压空气用于气化高压液氧。
从顶部到底部中压塔生产的纯氮回流液、低纯氮回流液、富氧液空和液体空气在过冷器中过冷后，送入上塔和纯氮塔。
上塔产生如下产品：底部液氧、顶部污氮、中间的氩馏份。
从上塔底抽出液氧，一部分在通过高压液氧泵增压至2.5Mpa(G)进入主换热器，在其中被气化并复热至大气温度送入氧气管网。另一部分作为液氧产品送入储槽。
顶部的污氮送入过冷器以过冷来自下塔的液体，然后进入主换热器复热至大气温度。
在纯氮塔顶部产生纯气氮和纯液氮，该气氮送入过冷器以过冷来自中压塔的液体，然后进入主换热器复热至大气温度，经氮压机增压至2.0Mpa(G)后送入管网。
(3) 氩的精馏和提取
为了提取氩，从上塔中间位置抽出的氩馏分被送入粗氩塔(二段)，第二段粗氩塔底部的回流液经液体泵送入第一段顶部做回流液，经粗氩塔精馏后，得到98.5％，2ppmO2的粗氩，送入精氩塔中部去除氮的成分，精氩塔底部得到纯度99.999％液氩直接送入储罐。
(4) 稀有气体产品的提取
氖、氦提取
从主冷凝蒸发器和贫氪蒸发器中，抽取出来的富含氖、氦的氮气，抽入粗氖、氦塔精镏。
在顶部得到的粗氖、氦气体，经主换热器复热后送出冷箱，或放散，或作为产品外供。
粗氪、氙提取
从下塔抽取的液空进入液空、液氮过冷器，过冷后，进入粗氪冷凝器和精氩冷凝器，蒸发后的空气及回流液送入贫氪氙塔精镏，在贫氪氙塔底部得到液体贫氪氙，送入储罐。

主要污染工序
1、施工期
本项目施工过程中产生的主要污染因素分析见表7：
表7 施工期的主要污染一览表
污染源
影响程度
受影响对象
扬尘
中等
周围厂区办公室及运输道路
水土流失
轻微
长江ABC段
噪声
中等
周围厂区办公室
固废物
轻微
建材运输道路
2、营运期
本项目营运期的主要产生的污染有：
1、声学环境污染因素分析
该项目噪声污染数量与污染程度具体见表8。
表8 ABC30000mg3/h制氧机组主要产噪设备及声压级
产噪设备名称
数量
声压级dB(A)
备注
多级离心空压机
1
110~120

增压机
1
100

氮气压缩机
1
105~115

冷却水泵
2
~85

冷冻水泵
2
~85

液氧泵
2
~88
一备一用
放散管
2
120~130
亚声速湍流(偶尔发生)
注：该项目产噪设备的声压级取值参照ABC35000mg3/h制氧机组与20000mg3/h制氧机组产噪设备的检测值。
该项目的主要产噪设备具体布置及噪声敏感点见图2所示。
2、水环境污染因素分析
该项目主要废水来源为制氧机组中的空压机、增压机、空压机冷却塔等设备的间接冷却水，间冷水可循环使用，但随着间冷水盐分的增多，不能满足间冷水水质要求，仍会有部分外排。本项目不新增职工，故厂区的生活污水保持原有状况。

液氧泵
放散管
空压机组
增压机组
氮压机组

电 仪 控 楼
办 公 楼 一
冷冻冷却水泵
放散管
办公楼二

图2 主要产噪设备及噪声敏感点具体位置示意图
项目水量平衡见图3，单位m3/h
集 水 井
空压机
氮压机
增压机
补充水量 130
水量 1100
水量 880
水量 750
水量 75
水量 2805
排污水量 46
冷却塔
风吹损失水量 87
循环水量
450
透平膨胀机
水量 2721
旁滤水量 84
氮压机

水量 2637

由图3可知，该项目生产污水排放量为46m3/h，生产污水中的主要污染因子为SS，PH值与石油类。参考《工业循环冷却水处理设计规范》(GB50050－96)中的设计数据，SS含量为20mg/L，pH值为7.0～9.0，石油类含量为5mg/L。
项目主要污染物产生及预计排放情况
内容
类型
排放源
(编号)
污染物
名 称
处理前产生浓度及产生量(单位)
排放浓度及排放量(单位)
大气污染物

水污染物
①间冷水外排污水

SS
PH
石油类
废水产生量 1104m3/d
20mg/L
7.0～9.0
5mg/L
废水产生量 1104m3/d
20mg/L
7.0～9.0
5mg/L
固体废物

噪声
②噪声污染产生情况详细见表8。
其他

主要生态影响(不够时可附另页)
本工程利用ABC气体销售分公司三厂区一车间原有两台6500m3/h制氧厂房，将场地上原有建筑拆除后重新建设，没有新征用地，未改变用地类型，故周围生态环境无明显变化。
环境影响分析
施工期环境影响分析
1、噪声：主要为施工过程中，建筑机械和工人产生的噪声。机械噪声对声环境影响较大，但由于项目建设地附近不存在居民区，不存在噪声扰民问题。
2、大气：施工期的大气污染物主要是打基础、平整场地时地表开挖、回填土临时堆置的风蚀扬尘；推土机、搅拌机等作业处扬尘；临时物料场的风蚀扬尘；施工现场“三材”运输、土石方量运输等物料洒落扬尘和来往车辆产生的道路扬尘等。
为减少工地粉尘对周围大气环境的影响，保护现场施工人员的健康，本环评提出以下要求：
a、道路扬尘和卸料扬尘的控制。为防止材料运输中产生道路扬尘，对道路应定时洒水抑尘；卸料时应尽量降低高度，对散状物如沙子、石子堆可采取洒水抑尘措施。
b、物料堆场扬尘抑制。对散状建材应设置简易料棚；对有包装的建材应安排在仓库堆放，避免露天堆放造成环境污染。
3、固废：施工期的固体废物主要是工程施工过程中产生的建筑垃圾及少量的施工人员的生活垃圾，如废弃的碎砖、石、混凝土块、沙子及各种包装材料等。对此类垃圾若不及时收集处理，任意抛弃与堆放，即是材料的浪费，又会影响施工现场的景观环境。固废应尽量回收利用或填地基。
4、施工污水：在建设过程中，会产生一定的施工污水和工人生活污水，建筑工人的生活污水的排放量约4m3/d，主要污染因子为CODcr、BOD5和SS等，由于施工现场为工业区，有比较完备的排污渠道，则对现场环境质量影响不大。
总之，该项目虽然工程量较大，施工期较长，但施工范围有限，施工期内各种施工行为对环境影响均是局部的、暂时的，随着施工的结束，各种不利影响也都将随之终止，各环境要素将得到恢复。

营运期环境影响分析
根据对项目的污染源情况分析，该项目在生产过程中将有废气、废水、噪声、固废向周围环境排放。故对项目周围环境等均会产生一定的影响。其影响程度分述如下：
1、声学环境影响分析
由污染工序分析可知，该项目主要噪声污染源为空压机、增压机、氮压机、冷却冷冻水泵、液氧泵、放散管等。该项目在ABC厂区内，项目所在位置周围除了厂区道路外，基本均为其它厂房，故该项目没有较为明确的厂界。该项目周围现有两栋办公楼，项目本身也要新
建一栋仪器控制楼，这三座楼，可作为噪声敏感点加以保护。
本次评价采用综合衰减量叠加的方法进行预测评价，其思路是：先计算出从每个产噪设备发出的声波，通过衰减，到达某预测点的噪声值，再将多个这样的值叠加，最后求出预测点的噪声级。
自由声场的点源的几何发散衰减公式为
L ( r ) = L ( ro )－20lg ( r )－11
半自由声场的点源的几何发散衰减公式为
L ( r ) = L ( ro )－20lg ( r )－8
其中：L ( r ) ——距声源r m处的声级。
L ( ro ) ——参考声源 ro m处的声级。
公式中L ( ro )取值具体见表8。
r取值见表9
表9 r取值表 单位：m
敏感点
产噪设备
办公楼一
办公楼二
电仪控室
空压机
31
26
22
增压机
48
44
16
氮压机
64
61
27
冷却冷冻水泵
26
45
48
液氧泵
64
77
62
放散管1
59
82
82
放散管2
77
91
75
(1)噪声控制措施论证
a三个机组均布置在厂房内，并在机组外设置隔声罩。ABC在现有的制氧机组上采用自己研制的隔声罩并取得了很好的效果，检测数据显示，可降噪31dB(A)，大于22dB(A)。该隔声罩的特点是薄外壳、厚阻尼，孔洞处采用较长消声通道，MH阻尼胶对宽频谱噪声起衰减作用，既可有效地控制低频共振和吻合效应，又可抑制二次辐射。为了增加吸声效果，隔声罩内阻尼胶上再铺设厚60mm，容重120kg/m3的玻璃纤维毡。罩上必须留的孔洞周边加设较长的吸声通道。为了方便检修，隔声上部设计成为双面吸声条块，并设计成两层，彼此交错重叠，便于拆装调节、通风散热。厂房也有一定降噪作用。
b放散管等处设专用消声器，可降噪30dB(A)以上。
c管道和管件采用约束阻尼包扎，可降噪15dB(A) 以上。
根据工程设计采取的治理措施，及国内几家类似制氧机组的运转实践，ABC30000m3/h制氧机最终噪声源源强见表10。
表10 30000m3/h制氧机最终噪声源
产噪设备名称
数量
噪声声压级dB(A)
原始声压级
削减声压级
最终声压级
多级离心空压机
1
110~120
30
80~90
增压机
1
100
30
70
氮气压缩机
1
105~115
30
75~85
冷却水泵
2
~85
0
85
冷冻水泵
2
~85
0
85
液氧泵
2
~88
0
88
放散管
2
120~130
30
90~100
(2)预测结果
预测结果见表11。
表11 敏感点处噪声预测结果一览表 单位dB(A)
敏感点
产噪设备
办公楼一
办公楼二
电仪控室
空压机
42.2
43.7
45.2
增压机
23.4
24.1
22.9
氮压机
30.9
31.3
38.4
冷却冷冻水泵
49.7
44.9
44.4
液氧泵
38.9
37.3
39.2
放散管1(突发性)
48.6
45.7
45.7
放散管2(突发性)
46.3
44.8
46.5
噪声衰减值
50.8
52.9
53.8
最大突发性噪声峰值
56.5
53.6
54.6
噪声本底值
昼 间
63.7
63.7
63.7
夜 间
55.7
55.7
55.7
噪声预测值
昼 间
63.8
64.1
64.1
夜 间
59.1
57.5
57.9
标准值
昼 间
65.0
65.0
65.0
夜 间
55.0
55.0
55.0
(3)结论
由上表并结合实际情况可得出以下结论：
a在噪声处理设施安装到位且效能足够时，敏感点的昼间噪声预测值均达标；夜间由于本底值已超标，故预测值全部超标。
b敏感点处的突发性噪声不会超过标准要求，即其峰值不准超过标准值15dB(A)。
c该项目的敏感点为办公楼和电仪控楼，夜间停留人员较少，夜间噪声值虽然超标，其影响相对比较小。
(4)建议
a噪声处理设施必须安装到位且要检测其处理效果如何，如效果不佳，必须加以调整。在日常生产过程中，应有计划的对噪声处理设施的加以检查，出现问题及时解决。
b对几个噪声敏感点的本身采取一些隔音措施。
2、水环境影响分析
该项目主要废水来源为制氧机组中的空压机、增压机、空压机冷却塔等设备的间接冷却水，间冷水可循环使用，但随着间冷水盐分的增多，不能满足间冷水水质要求，仍会有部分外排。其排水量为1104m3/d，污水中的主要污染因子为SS，PH值与石油类。SS含量为20mg/L，pH值为7.0～9.0，石油类含量为5mg/L。均低于《污水综合排放标准》(GB8978－1996)中的一级标准要求，可直接排放到厂区管网内。
3、项目选址合理性分析
该项目选址较为合理。该项目位于ABC气体销售分公司三厂区一车间，城市总体规划中的工业用地地段，符合城市总体规划要求。该项目的主要污染为噪声污染，其周围除办公楼外基本均为生产单位，无居民楼等生活，不会产生噪声扰民问题。且由于该地区本身产噪设备较多，噪声本底值较高，该项目的建设不会明显提高该地区的噪声值。从环境保护的角度讲，该项目的选址是合适的。
4、清洁生产论述
《中华人民共和国清洁生产促进法》提出：清洁生产是指不断采取改进设计，使用清洁的能源和原料，采用先进的工艺技术与设备、改善管理、综合利用等措施，从源头削减污染，提高资源利用效率，减少或者避免生产、服务和产品使用过程中污染物的产生的排放，以减轻或消除对人类健康和环境的危害。从对项目的工艺流程和设计方案的分析可以看出项目在以下几方面体现了清洁生产的思想。
(1)选择具有当代先进水平的制氧机组流程：即空气净化系统采用双床分子筛吸附、增压透平膨胀、填料塔制氩等工艺。
(2)配套设备执行国家产业政策，选用节能型机电产品。
(3)拟建工程消耗的能源，介质电、蒸汽、循环水均属于清洁能源和清洁介质。
(4)对副产品：氮气、液氩、粗氪氙气和粗氦氖气给予回收并加以利用。
建设项目拟采取的防治措施及预期治理效果
内容
类型
排放源(编号)
污染物名称
防治措施
预期治理效果
大气污染物

无

水污染物
①间冷水外排污水
SS
PH
石油类
水质达标，可直接排放

固体废物

无

噪声
②噪声污染产生情况详细见表8。
在三个机组外设置隔声罩，降噪30dB(A)以上。
放散管等处设专用消声器，降噪30dB(A)以上。
管道和管件采用约束阻尼包扎，降噪15dB(A) 以上
其他

生态保护措施及预期效果
噪声经治理达标后排放，以减少本项目排放的污染物对周围环境的影响。通过增加绿化面积等措施进行生态环境保护，加强厂区及其厂界周围环境绿化，绿化以树、灌、草等相结合的形式，起到降低噪声、吸附尘粒、净化空气的作用，同时也可防止水土流失。
结论与建议
一、结论
1、改建30000m3/h制氧机组项目选址合适；采用了比较先进的工艺；能满足ABC生产发展的需要，污染物达标排放并能保持当地的环境质量现状。
2、项目污染分析结论
(1)噪声
该项目噪声源较多且噪声较大，三大机组的源强均在100dB(A)，如果不对其进行处理或处理效果达不到要求，对该项目的噪声敏感点会有较大影响，所以必须采用一些减振、隔声措施。在噪声处理设施安装到位且效能足够时，敏感点的昼间噪声预测值均达标；但夜间预测值全部超标，主要原因为本底值已超标。由于该项目的敏感点为办公楼和电仪控楼，夜间停留人员较少，夜间噪声值虽然超标，其影响相对比较小，不会发生夜间噪声扰民的现象。
(2)废水
该项目主要废水来源为制氧机组中设备间接冷却水，其排水量为1104m3/d，污水中的主要污染因子为SS，PH值与石油类,其浓度均低于《污水综合排放标准》(GB8978－1996)中的二级标准要求，可直接排放到厂区管网内。
该项目工作人员由原制氧车间调剂，不新增职工，故厂区生活污水不增加
(3)该项目不产生废气和固废污染物。
二、建议
1、对于噪声问题，建议沿厂界种植高大阔叶树以降低厂界噪声；厂内作好绿化工作，发挥降噪作用，改善厂内工作环境。
2、加强对设备的检查和养护，确保设备的正常运行，以设备的声源噪声。
综上所述：该项目只要环保措施得当，就可以将生产过程中产生的环境污染减低到周围环境可以接纳的范围内，使项目的经济效益、社会效益和环境效益有机统一。因此，从环保的角度来看，本项目是可行的。

24
