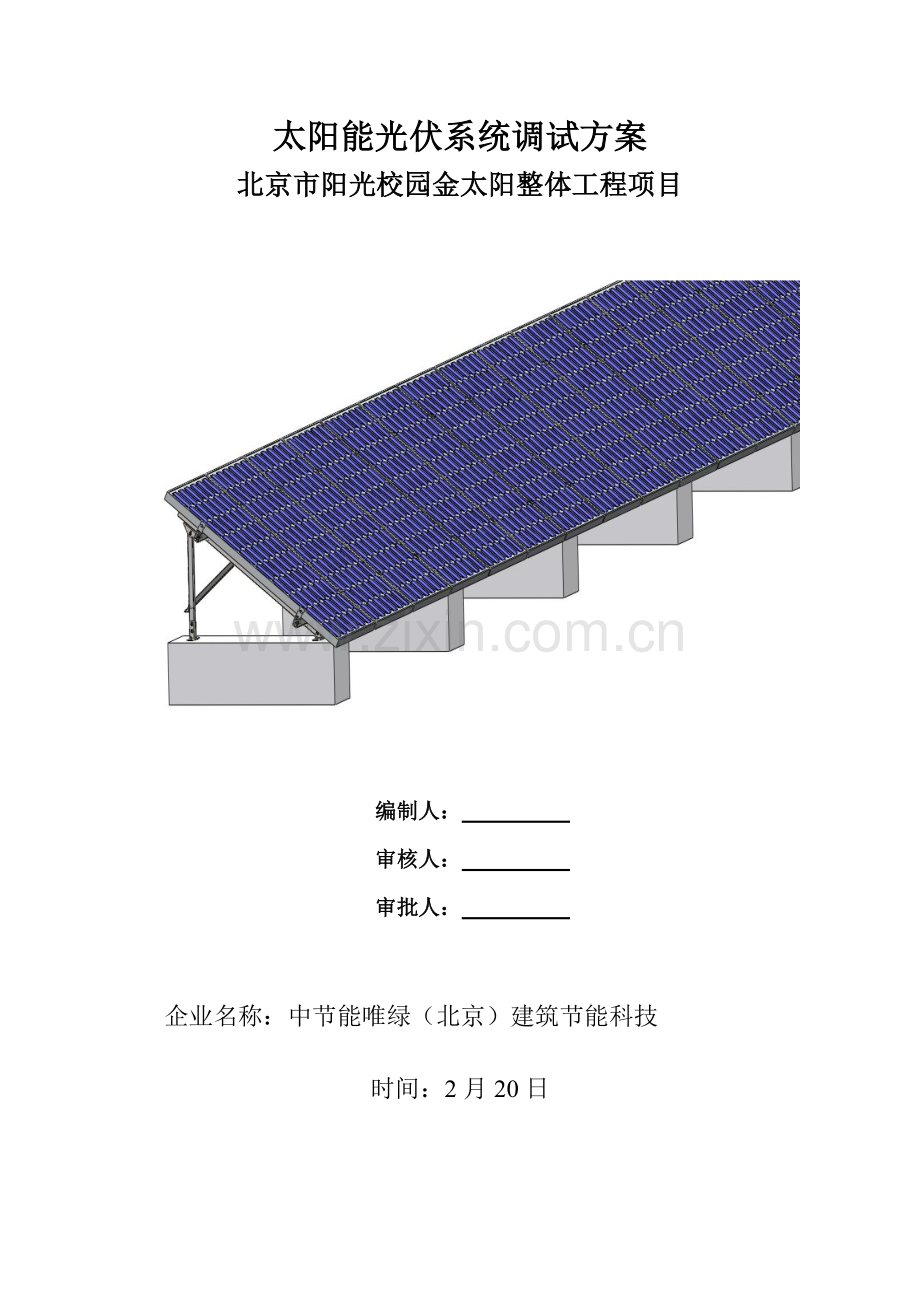

太阳能光伏系统调试方案
北京市阳光校园金太阳整体工程项目

编制人：
审核人：
审批人：

企业名称：中节能唯绿（北京）建筑节能科技

时间：2月20日

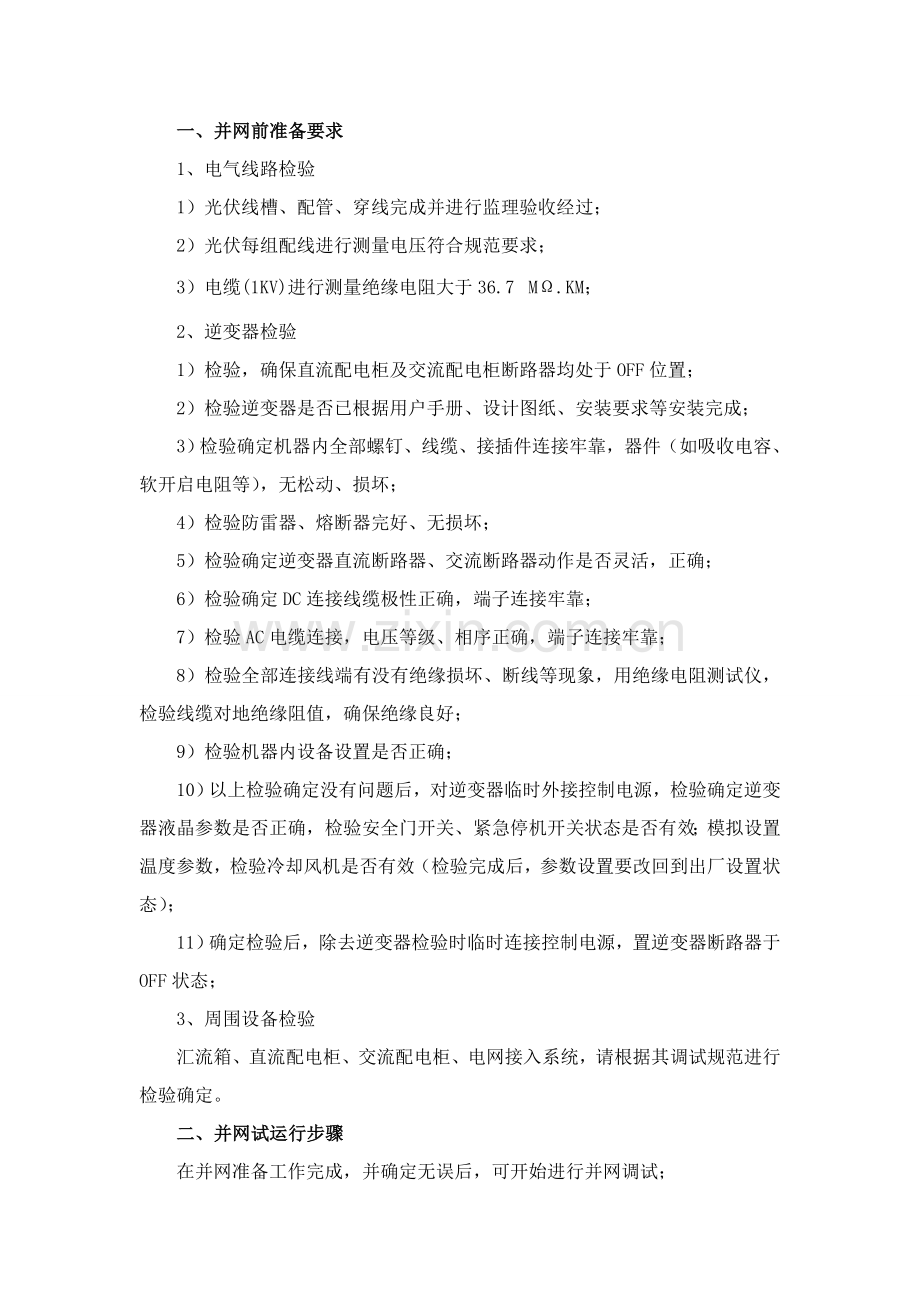

一、并网前准备要求
1、电气线路检验
1）光伏线槽、配管、穿线完成并进行监理验收经过；
2）光伏每组配线进行测量电压符合规范要求；
3）电缆(1KV)进行测量绝缘电阻大于36.7MΩ.KM；
2、逆变器检验
1）检验，确保直流配电柜及交流配电柜断路器均处于OFF位置；
2）检验逆变器是否已根据用户手册、设计图纸、安装要求等安装完成；
3）检验确定机器内全部螺钉、线缆、接插件连接牢靠，器件（如吸收电容、软开启电阻等），无松动、损坏；
4）检验防雷器、熔断器完好、无损坏；
5）检验确定逆变器直流断路器、交流断路器动作是否灵活，正确；
6）检验确定DC连接线缆极性正确，端子连接牢靠；
7）检验AC电缆连接，电压等级、相序正确，端子连接牢靠；
8）检验全部连接线端有没有绝缘损坏、断线等现象，用绝缘电阻测试仪，检验线缆对地绝缘阻值，确保绝缘良好；
9）检验机器内设备设置是否正确；
10）以上检验确定没有问题后，对逆变器临时外接控制电源，检验确定逆变器液晶参数是否正确，检验安全门开关、紧急停机开关状态是否有效；模拟设置温度参数，检验冷却风机是否有效（检验完成后，参数设置要改回到出厂设置状态）；
11）确定检验后，除去逆变器检验时临时连接控制电源，置逆变器断路器于OFF状态；
3、周围设备检验
汇流箱、直流配电柜、交流配电柜、电网接入系统，请根据其调试规范进行检验确定。
二、并网试运行步骤
在并网准备工作完成，并确定无误后，可开始进行并网调试；
1）合上逆变器电网侧前端空开，用示波器或电能质量分析仪测量网侧电压和频率是否满足逆变器并网要求。并观察液晶显示和测量值是否一致（如不一致，且误差较大，则需查对参数设置是否和所要求参数一致，如二者不一致，则修改参数设置，比较测量值和显示值一致性；如二者一致，而显示值和实测值误差较大，则需重新定标处理）。
2）在电网电压、频率均满足并网要求情况下，任意合上一至两路太阳能汇流箱直接空开，并合上对应直流配电柜空开及逆变器空开，观察逆变器状态；测量直流电压值和液晶显示值是否一致（如不一致，且误差较大，则需查对参数设置是否和所要求参数一致，如二者不一致，则修改参数设置，比较测量值和显示值一致性；如二者一致，而显示值和实测值误差较大，则需重新定标处理）。
3）交流、直流均满足并网运行条件，且逆变器无任何异常，能够点击触摸屏上“运行”图标并确定，开启逆变器并网运行，并检测直流电流、交流输出电流，比较测量值和液晶显示值是否一致；测量三相输出电流波形是否正常，机器运行是否正常。
注意：假如在试运行过程中，听到异响或发觉逆变器有异常，可经过液晶上停机按钮或前门上紧急停机按扭停止机器运行。
4）机器正常运行后，可在此功率状态下，验证功率限制、启停机、紧急停机、安全门开关等功效；
5）以上功效均验证完成并无问题后，逐步增加直流输入功率（可考虑分别增加到10%、25%、50%、75%、100%功率点）（经过合汇流箱和直流配电柜断路器并改变逆变器输出功率限幅值来调整逆变器运行功率），试运行逆变器，并检验各功率点运行时电能质量（PF值，THD值、三相平衡等）。
6）以上各功率点运行均符合要求后，初步试运行调试完成。
备注：以上试运行，需由我企业人员在场指导、配合调试，同时需有相关设备供给商、系统集成商等多单位紧密配合，相互合作，共同完成。
三、并网检测
1电能质量测试
1） 光伏电站电能质量测试前，应进行电网侧电能质量测试。
2） 电能质量测试装置应满足 GB 19862、DL/T 1028 技术要求，并符合 IEC 61000-4-30- Class A 测量精度要求。
3） 电能质量测试示意图图 1 所表示：

图1 电能质量测试示意图
测试步骤以下：
a） 电能质量测试点应设在光伏电站并网点和公共连接点处；
b） 校核被测光伏电站实际投入电网容量；
c） 测试各项电能质量指标参数，在系统正常运行方法下，连续测量最少满二十四小时（含有一个完整辐照周期）；
d） 读取测试数据并进行分析，输出统计报表和测量曲线，并判别是否满足GB/T 12325 电能质量 供电电压许可偏差、GB/T 12326 电能质量 电压波动和闪变、GB/T 14549 电能质量 公用电网谐波、GB/T 15543 电能质量 三相电压不平衡、GB/T 15945 电能质量 电力系统频率许可偏差国家标准要求。
2 电压异常（扰动）响应特征测试
1） 电压异常（扰动）响应特征测试经过电网扰动发生装置和数字示波器或其它统计装置实现。
2） 电网扰动发生装置含有输出电压调整能力并对电网安全性不应造成影响。

图3 电压异常（扰动）测试示意图
测试步骤以下：
a） 电压异常（扰动）测试点应设置在光伏电站或单元发电模块并网点处；
b） 经过电网扰动发生装置设置光伏电站并网点处电压幅值为额定电压 50％、85％、110％和135％,并任意设置两个光伏电站并网点处电压（），电网扰动发生装置测试时间连续 30s 后将并网点处电压恢复为额定值；
c） 经过数字示波器统计被测光伏电站分闸时间和恢复并网时间；
d） 读取数字示波器数据进行分析，输出报表和测量曲线，并判别是否满足 Q/GDW 617— 要求。
3、 频率异常（扰动）响应特征测试
1） 频率异常（扰动）响应特征测试
经过电网扰动发生装置和数字示波器或其它统计装置实现。
2 ）电网扰动发生装置含有频率调整能力，电网扰动发生装置对电网安全性不应造成影响。

图5 频率异常（扰动）测试示意图
测试步骤以下：
a） 频率异常（扰动）测试点应设置在光伏电站或单元发电模块并网点处；
b） 对于小型光伏电站，经过电网扰动发生装置设置光伏电站并网点处频率为 49.5Hz、50.2Hz，电网扰动发生装置测试时间连续 30s 后将并网点处频率恢复为额定值；经过波形统计仪统计被测光伏电站分闸时间和恢复并网时间；
c） 对于大中型光伏电站：
l 经过电网扰动发生装置设置光伏电站并网点处频率为 48Hz，测试时间连续 10min 后将并网点处频率恢复为额定值，经过波形统计仪统计被测光伏电站分闸时间和恢复并网时间；
l 经过电网扰动发生装置设置光伏电站并网点处频率为 49.5Hz，测试时间连续 2min 后，将并网点处频率恢复为额定值，经过波形统计仪统计被测光伏电站分闸时间和恢复并网时间；
l 经过电网扰动发生装置设置光伏电站并网点处频率为 50.2Hz，电网扰动发生装置测试时间连续 2min 后将并网点处频率恢复为额定值，，经过波形统计仪统计被测光伏电站分闸时间和恢复并网时间；
l 经过电网扰动发生装置设置光伏电站并网点处频率为 50.5Hz，电网扰动发生装置测试时间连续 30s 后将并网点处频率恢复为额定值，，经过波形统计仪统计被测光伏电站分闸时间和恢复并网时间；
d） 读取波形统计仪数据进行分析，输出报表和测量曲线，并判别是否满足 Q/GDW 617— 要求。
4 通用性能测试
a） 防雷和接地测试
利用防雷和接地测试装置测量光伏电站和并网点设备防雷接地电阻。光伏电站和并网点设备防雷和接地测试应符合 GB/T 21431—要求。
b） 电磁兼容测试
光伏电站和并网点设备电磁兼容测试应满足 YD/T 1633— 要求。
c） 耐压测试
利用耐压测试装置测量光伏电站设备耐压。并网点设备耐压测试应符合 DL/T 474.4 要求。
d） 抗干扰能力测试
当光伏电站并网点电压波动和闪变值满足 GB/T 12326、谐波值满足 GB/T 14549、三相电压不平衡度满足 GB/T 15543、间谐波含有率满足 GB/T 24337 要求时，光伏电站应能正常运行。
e） 安全标识测试
对于小型光伏电站，连接光伏电站和电网专用低压开关柜应有醒目标识。标识应标明“警告”、“双电源”等提醒性文字和符号。标识形状、颜色、尺寸和高度参考 GB 2894 和 GB 16179要求实施。
四. 安全方法
1 调试检测人员要求
1)从事现场调试检测人员，必需身体感官无严重缺点。经相关部门培训考试判定合格，持有国家劳动安全监察部门认可《电工操作上岗证》才能进行电气操作。
2)必需熟练掌握触电抢救方法。
3)现场调试、检测人员应思想集中，电器线路在未经测电笔确定无电前，应一律视为“有电”，不可用手触摸，应认为带电操作。
4)工作前应具体检验自己所用工具是否安全可靠，穿戴好必需防护用具，以防工作时发生意外。
2 试验过程注意事项
1）现场试验过程中，在开关手把上或线路上悬挂“有些人工作、严禁合闸”警告牌，预防她人中途送电；
2）装设接地线：检测平台接地体之间应良好连接，最终从集控车引出地线和现场接地点可靠连接；
3）送电前必需认真检验电器设备，和相关人员联络好后方能送电；
4）装设临时遮栏和悬挂标志牌：试验过程中，将检测平台四面装设临时遮拦并悬挂“高压危险”警告牌；
5）使用验电棒时要注意测试电压范围，严禁超出范围使用，验电：分相逐相进行，在对断开位置开关或刀闸进行验电同时，对两侧各相验电；
6）对停电电线路进行验电时，若线路上未连接可组成放电回路三相负荷，要给予充足放电；
7）高压试验时必需戴绝缘手套；
8）工作中全部拆除电线要处理好，带电线头包好，以防发生触电；
9）遇有雷雨天气时，检测人员应立即停电工作，并做好检测平台防雨方法；
10）发生火警时，应立即切断电源，用四氯化碳粉质灭火器或黄砂扑救，严禁用水扑救；
11）工作完成后，必需拆除临时地线，并检验是否有工具等物在带电体上；
12) 工作结束后，必需全部检测人员撤离工作地段，拆除警告牌，全部材料、工具、仪表等随之撤离，原有防护装置随时安装好。

五、调试、检测组织机构
1 现场试运行调试人员介绍
序号
姓 名
性 别
职 称
工作年限
学 历
管理范围
联络电话
1
张左政
男
工程师
15
大本
阳光校园整体项目第一批第3包

2
李育伟
男
工程师
17
大本
阳光校园整体项目第一批第3包

3
丛兴福
男
工程师
28
大专
阳光校园整体项目第一批第3包

2 现场检测人员介绍
序号
姓 名
性 别
专 业
学 历
工程年限
管理范围
单位
1
翟雪超
男
电气
大本
12
阳光校园整体项目第一批第3包
唯绿

3运行机构职责：
负责试运行、检测期间组织协调工作。
负责试运行检测期间现场各项操作工作，确保各项操作步骤正确。（包含定值修改、调整方法、调整幅度等）
装设试验现场临时固定电话，确保通讯通畅。（试验仪表安放处安装临时电话）
当班值运行人员对运行表计按方案要求统计各项数据。
4业主职责
现场试运行及检测试验时光伏电站业主单位应派人参与，光伏电站业主单位应派人负责试运行和检测试验过程中协调工作。
各单位需统一服从指挥小组调度，有责任为试运行及检测试验提供便利条件，相互配合，确保试验设备安全，确保试验顺利进行。
附表 A
测试统计
1． 光伏校园基础情况
表A.1
校园名称

业主

建设方

校园地理位置信息
建设地址：
经度：
纬度：
海拔：
电站基础信息
占地面积：
装机容量：
组件类型：
组建型号：
逆变器类型：
逆变器型号：
接入电网信息
是否有升压变压器：
□ 是
数量：
单台容量：
□ 否
接收调度情况：
□ 是 □ 否
气候条件
年均日照强度：

年均日照小时数：

年峰值日照小时数：

夏季平均气温：

冬季平均气温：

2.电能质量测试
表A.2
并网点电能质量
测试时间

平均输出电压（V）

平均输出电流（A）

输出功率（W）

功率因数

A相电压偏差（或单相电压）V

B相电压偏差V

C相电压偏差V

A相频率偏差（或单相频率）Hz

B相频率偏差Hz

C相频率偏差Hz

A相电压/电流谐波含量和畸变率（或单相谐波）%

B相电压/电流谐波含量和畸变率 %

C相电压/电流谐波含量和畸变率 %

三相电压不平衡度 %

直流分量 %

闪变 %

是否存在电压事件
是 □
否 □
公共连接点电能质量
平均输出电压（V）

平均输出电流（A）

输出功率（W）

功率因数

A相电压偏差（或单相电压）V

B相电压偏差V

C相电压偏差V

A相频率偏差（或单相频率）Hz

B相频率偏差Hz

C相频率偏差Hz

A相电压/电流谐波含量和畸变率（或单相谐波）%

B相电压/电流谐波含量和畸变率 %

C相电压/电流谐波含量和畸变率 %

三相电压不平衡度 %

直流分量 %

闪变 %

是否存在电压事件
是 □
否 □
