智慧消防系统整体解决专项方案.docx

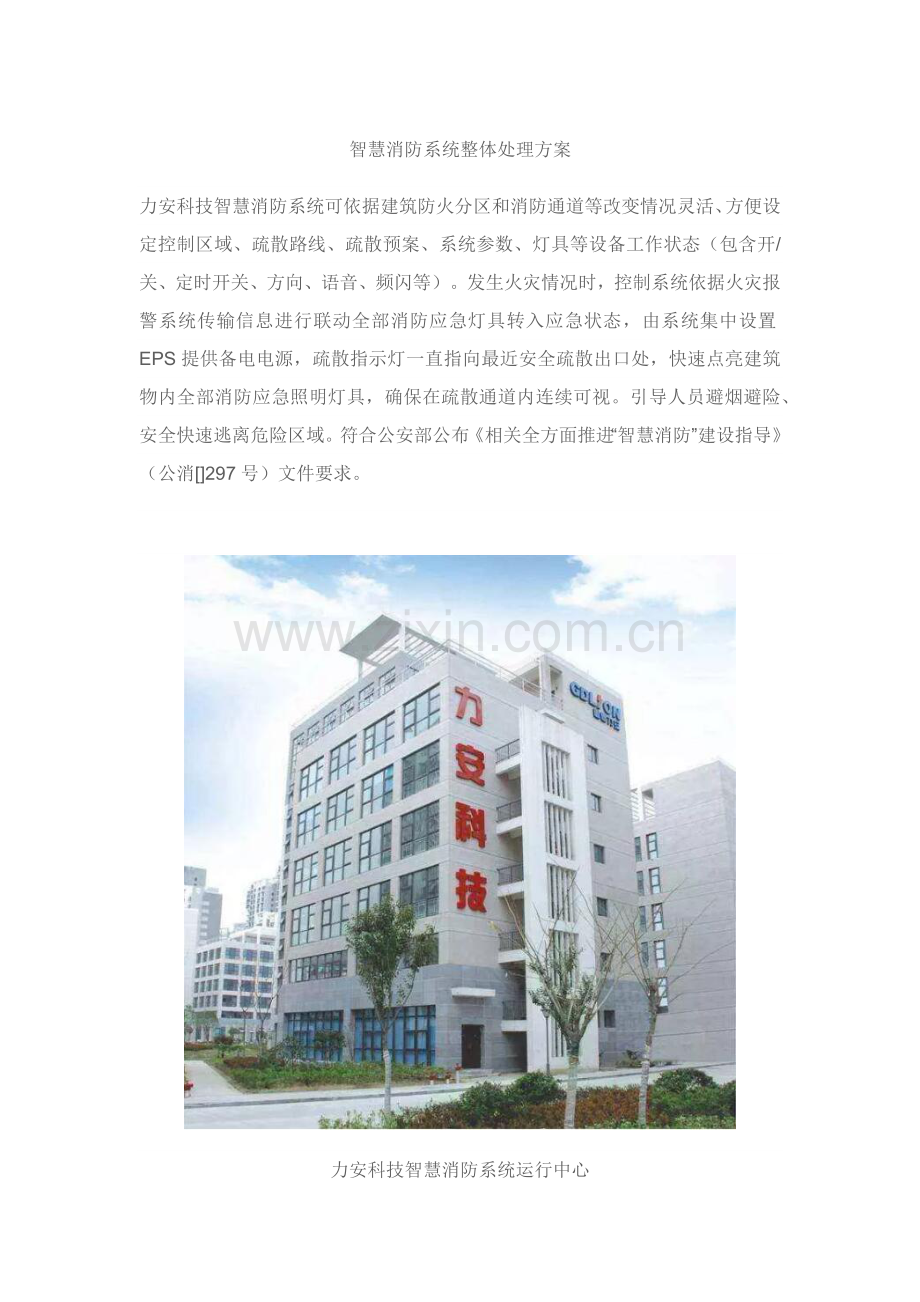

智慧消防系统整体处理方案
力安科技智慧消防系统可依据建筑防火分区和消防通道等改变情况灵活、方便设定控制区域、疏散路线、疏散预案、系统参数、灯具等设备工作状态（包含开/关、定时开关、方向、语音、频闪等）。发生火灾情况时，控制系统依据火灾报警系统传输信息进行联动全部消防应急灯具转入应急状态，由系统集中设置EPS提供备电电源，疏散指示灯一直指向最近安全疏散出口处，快速点亮建筑物内全部消防应急照明灯具，确保在疏散通道内连续可视。引导人员避烟避险、安全快速逃离危险区域。符合公安部公布《相关全方面推进“智慧消防”建设指导》（公消[]297号）文件要求。

力安科技智慧消防系统运行中心

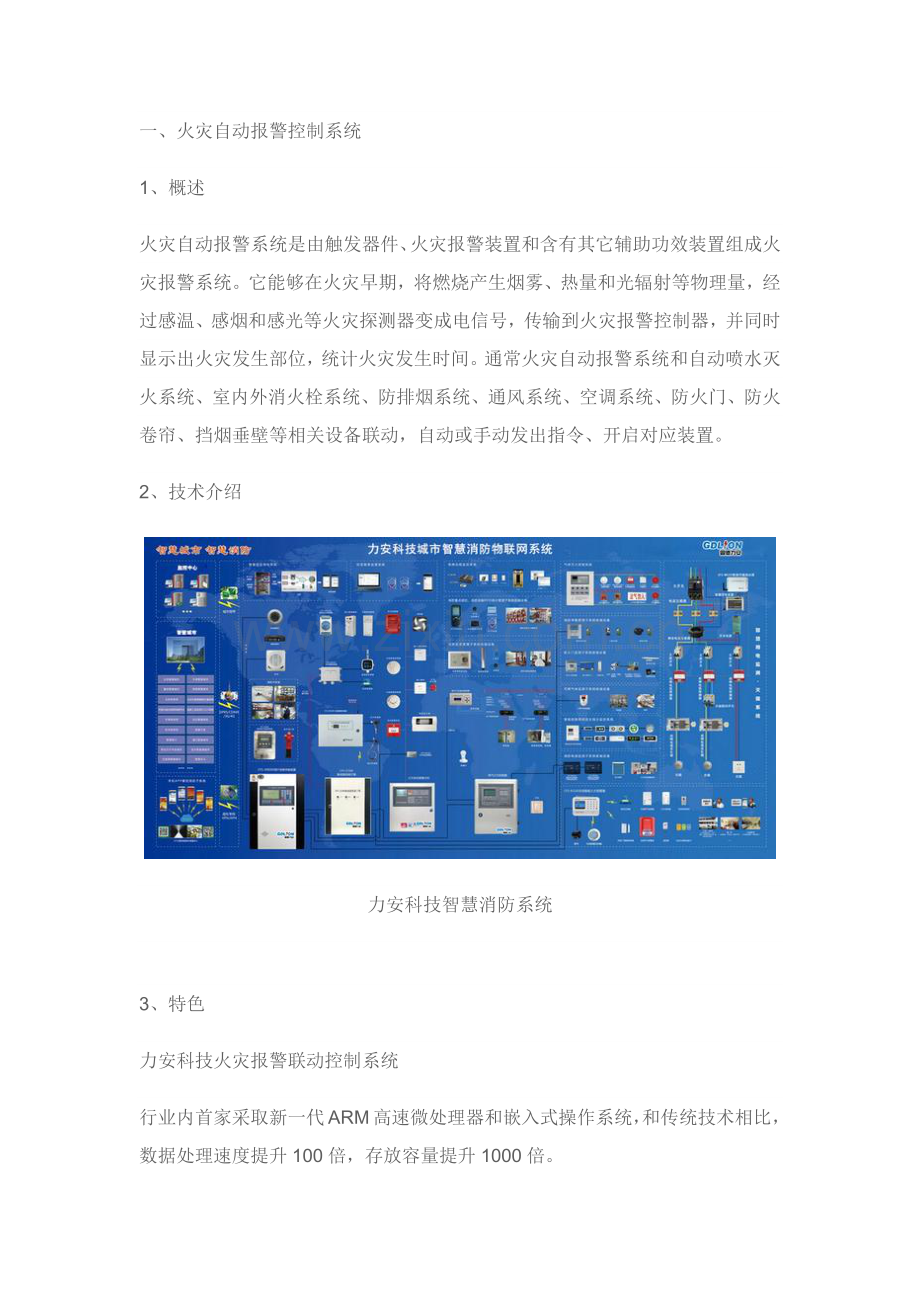

一、火灾自动报警控制系统
1、概述
火灾自动报警系统是由触发器件、火灾报警装置和含有其它辅助功效装置组成火灾报警系统。它能够在火灾早期，将燃烧产生烟雾、热量和光辐射等物理量，经过感温、感烟和感光等火灾探测器变成电信号，传输到火灾报警控制器，并同时显示出火灾发生部位，统计火灾发生时间。通常火灾自动报警系统和自动喷水灭火系统、室内外消火栓系统、防排烟系统、通风系统、空调系统、防火门、防火卷帘、挡烟垂壁等相关设备联动，自动或手动发出指令、开启对应装置。
2、技术介绍

力安科技智慧消防系统

3、特色
力安科技火灾报警联动控制系统
行业内首家采取新一代ARM高速微处理器和嵌入式操作系统，和传统技术相比，数据处理速度提升100倍，存放容量提升1000倍。
回路内终端设备地址码能够混编，提升回路地址码利用率。
控制器能够自动识别回路内终端设备地址重码，方便系统调试开通。
行业内独家火警、故障信号主动上传技术，使控制器响应时间只需2秒。
采取优异低功耗技术，使总线信号传输距离最长可达米。
采取分层结构主从式组网方案，可支持20×20台控制器联网，经过光纤传输能够实现20km远程组网。
二、气体灭火控制系统
1、概述
气体灭火系统关键用在不适于设置水灭火系统等其它灭火系统环境中，比如计算机机房、关键图书馆档案馆、移动通信基站、UPS室、电池室、通常柴油发电机房等。气体灭火控制器专用于气体自动灭火系统中，融自动探测、自动报警、自动灭火为一体控制器，气体灭火控制器能够连接感烟、感温火灾探测器，紧急启停按钮，手自动转换开关，气体喷洒指示灯，声光警报器等设备，而且提供驱动电磁阀接口，用于开启气体灭火设备。
2、技术介绍
3、特色
3.1、、多线气体灭火控制系统
提供2个探测器接入回路，可连接企业生产各类一般型感烟、感温探测器。
可预置0~30秒电磁阀（电爆管）自动开启延时时间，并提供开启倒计时显示。
提供独立电磁阀驱动输出端口,支持3A（24V）开启电流。
含有历史信息统计功效，可统计火警、故障、放气信息各999条
全方面监控各类故障，故障排除后控制器自动恢复，无需人为干预。
采取低功耗设计，备电连续工作时间大于48小时。
3.2、总线气体灭火系统
4、产品特点：
分布式智能联动控制系统，无极性信号二总线，方便施工布线，避免接线错误。
采取模糊控制理论对数据进行处理，从根本上消除漏报、误报，提升了稳定性。
回路内终端设备地址码可任意混编，提升回路地址码利用率。
控制器能够自动识别回路内终端设备地址重码，杜绝灭火分区串扰开启。
行业内独家火警、故障信号主动上传技术，使控制器响应时间只需2秒。
独有生产工艺，在高温、高湿、高寒及高海拔环境下全部能正常使用。
三、电气火灾监控系统
1、概述
电气火灾监控系统是本企业推出新一代电气火灾监控设备，可和本企业其它关联产品配套使用，灵活配置组成电气火灾监控系统，能够有效保障安全用电和预防电气火灾发生。该监控设备广泛用于危险品场所、高层建筑、公共场所及住宅楼宇单元供电系统。
2、技术介绍：

力安科技智慧消防系统运行中心
3、系统特点：
采取新一代高速微处理器，和传统技术相比，数据处理速度提升100倍，数据存放容量提升1000倍。
采取4.3”英寸彩色液晶屏（LCD），显示分辨率430×272。
操作界面采取仿Windows菜单及窗口界面，靠近电脑操作使用习惯，简单易学。
使用标准面板键盘、USB计算机键盘、鼠标作为现场编程设备，操控灵活方便。
提供T9拼音输入法、拼音输入法和区位码汉字输入法，实现自由汉字输入，轻松录入汉字。使用智能存放U盘（选配），可复制或恢复系统设置文件和历史文件，方便系统维护。
采取无极性二总线，单台监控设备最多可接324个监控探测器。剩下电流型监控探测器或测温型监控探测器地址能够混编，1-324#任选。
支持20台JB-QBL-DH500监控设备组网，组网后系统最大容量：20×324=6480监控点。
系统运行历史统计功效：历史报警、历史故障、历史联动、历史操作各1000条。
含有模块手动单点开启／停止功效，方便现场调试测试。
含有探测器／模块单点测试功效，探测器工作状态和测试数据一目了然。
系统标配专用微型打印机（以下简称为打印机），即时打印系统报警、开启、反馈、故障等信息，以备查询。
可连接PC机实现城市联网。
系统实施多级用户分级管理，不一样等级用户给对应系统操作权限，方便系统管理。
系统可现场软件升级，确保系统工作在稳定、可靠状态。
实施标准：GB14287.1- 电气火灾监控设备。
四、应急照明和疏散指示系统
1、概述
集中控制型消防应急照明和疏散指示系统能够对目前终端消防应急照明灯具和消防应急标志灯具灯具、线路及备电电池状态进行检测。系统内任一灯具发生故障时，主机应发出声光报警信号，并报出灯具故障状态。
系统可依据建筑防火分区和消防通道等改变情况灵活、方便设定控制区域、疏散路线、疏散预案、系统参数、灯具等设备工作状态（包含开/关、定时开关、方向、语音、频闪等）。发生火灾情况时，控制系统依据火灾报警系统传输信息进行联动全部消防应急灯具转入应急状态，由系统集中设置EPS提供备电电源，疏散指示灯一直指向最近安全疏散出口处，快速点亮建筑物内全部消防应急照明灯具，确保在疏散通道内连续可视。引导人员避烟避险、安全快速逃离危险区域。
2、技术概述
系统拓扑图

智慧消防系统运行中心
智能疏散系统采取是集中电源集中控制型疏散系统。
系统供电方法
独立分配电装置接收EPS供电 ，分配电装置向区域内消防应急灯具提供DC24V电源，灯具内不带蓄电池，EPS应急时间满足GB17945-标按时间要求。
系统通讯方法
采取四线制RS485信号总线通讯，通讯总线无极性，可依据需要任意分支连接灯具实现通讯功效。
灯具控制方法
每台消防应急灯具均设有独立地址编码，可独立完成主机下达指令及上报工作状态信息，灯具内置CPU可控制标志灯具改变箭头方向、频闪、灭灯等并实时监控灯具工作及故障状态。
系统负载能力
系统可分级组网，最多可16台主机联网；每台主机控制器可带多个消防应急电源，每个电源分配电装置可输出多条支路，每个支路可带多个消防应急灯具，每台主机最大容量可带4032点。
3、特点
智能疏散系统和市场其它产品对比关键技术优势：
1）EPS应急电源小功率小于240W，电源可分散放置电井内。
2）适于分区式；
3）适于分层式。
4）系统可分级组网，最多可16台主机联网；每台主机控制器可带多个消防应急电源，每个电源分配电装置可输出多条支路，每个支路可带多个消防应急灯具，每台主机最大容量可带4032点。
5）采取四线制RS485信号总线通讯，通讯总线无极性，可依据需要任意分支连接灯具实现通讯功效。
