MES初步专项方案.doc

国电南瑞成套设备分企业

——产品条码应用方案

南京金东康条码系统

二零零伍年六月

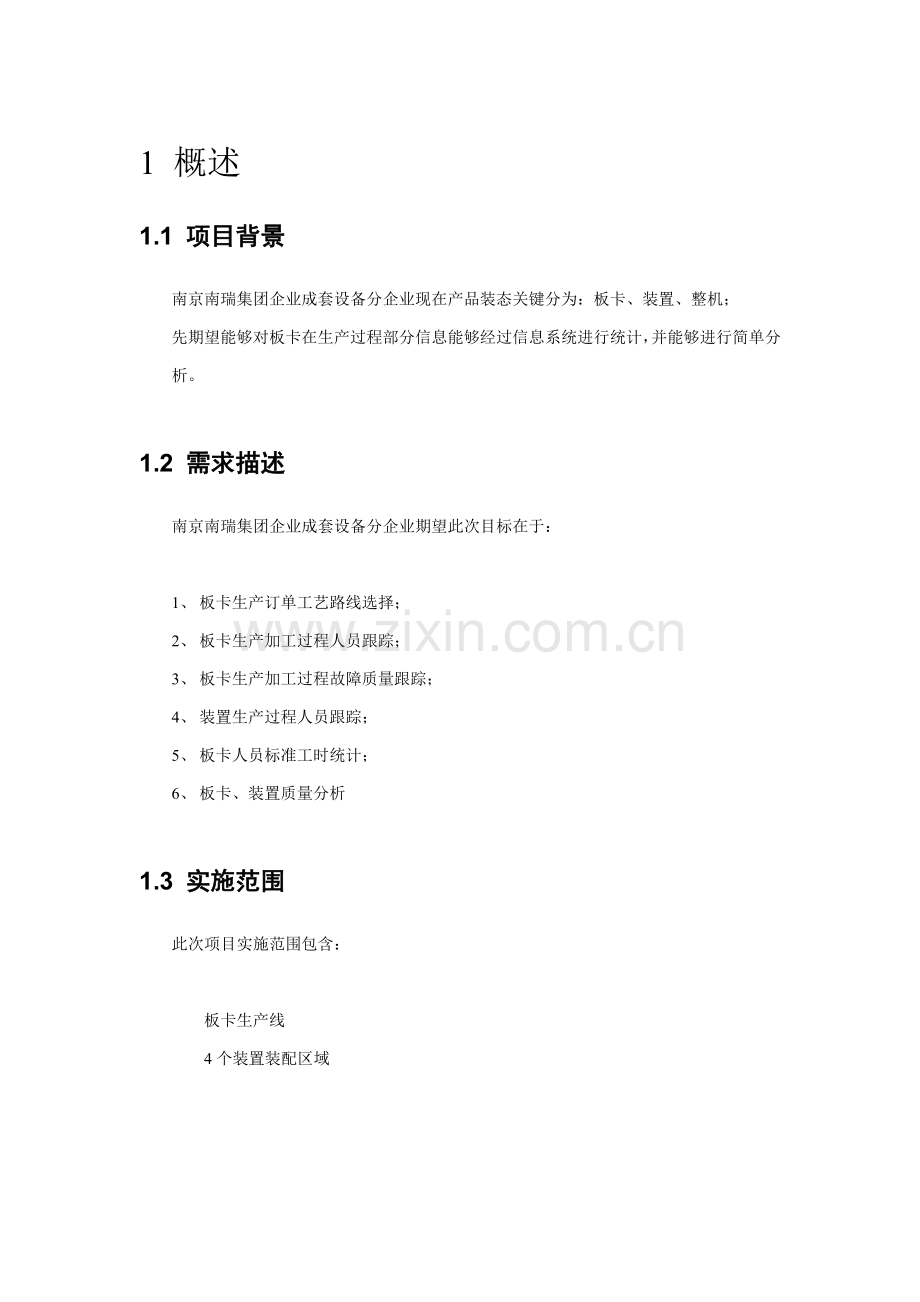

1 概述
1.1 项目背景
南京南瑞集团企业成套设备分企业现在产品装态关键分为：板卡、装置、整机；
先期望能够对板卡在生产过程部分信息能够经过信息系统进行统计，并能够进行简单分析。

1.2 需求描述
南京南瑞集团企业成套设备分企业期望此次目标在于：

1、 板卡生产订单工艺路线选择；
2、 板卡生产加工过程人员跟踪；
3、 板卡生产加工过程故障质量跟踪；
4、 装置生产过程人员跟踪；
5、 板卡人员标准工时统计；
6、 板卡、装置质量分析

1.3 实施范围
此次项目实施范围包含：

板卡生产线
4个装置装配区域

2系统设计
2.1现在生产基础步骤

依据系统需求，在以下多个点设置采集点：
1、 板卡检验
2、 通电测试
3、 板卡入库
4、 装置装配、检测
5、 板卡入库
6、 板卡维修
2.2系统业务步骤

2.3步骤说明
2.3.1订单接收
系统经过ERP 向共享数据表接收订单数据；
内容包含：
订单号、产品物料代码、生产数量等信息
2.3.2订单排产
对订单进行调度生产；一个订单可依据实际情况拆分为多个调度指令。
安排工艺路线，录入部分生产调度公用基础信息；
2.3.3产品标签打印
依据生产调度进行产品标签打印，系统依据编码规则进行产品编码；
注：系统能够提供多套编码格式，并能够方便灵活设置编码格式，确定编码格式能够在需求分析时完成。
2.3.4板卡检测采集
可采取脱机式数据采集终端；
采集数据内容：
检测人员；
板卡焊接人员；
板卡号；
合格标志（不合格采集故障代码条码标签）
2.3.5板卡通电测试采集
可采取脱机式数据采集终端；
采集数据内容：
通电测试人员；
板卡号；
合格标志（不合格采集故障代码条码标签）

2.3.6板卡入库采集
板卡在检测合格后进行入库；
系统中存在生产订单合格下线数量，操作人员只需要对数量进行查对即可入库；系统自动生成入库指令，假如ERP需要系统回报，系统能够将订单入库数据回报到和ERP共享数据表中，由ERP进行读取。
2.3.7装置装配采集
可采取脱机式数据采集终端；
采集数据内容：
装配人员；
装置号
装配板卡号；
2.3.8装置测试采集
可采取脱机式数据采集终端；
采集数据内容：
装配人员；
装置号
合格标志（不合格采集故障代码）；

2.3.9装置维修采集
采取计算机终端进行数据采集：
采集内容：
维修人员编号
装置号
维修方法
更换部件（板卡）号
2.3.10装置入库采集
和板卡入库采集方法一样。

2.3特殊应用要求说明
用户提出对板卡操作职员标准工时统计需求。
在系统已统计板卡操作职员产量数据，则系统只需要维护每个品种（物料代码）所对应标准工时数，系统即可完成统计报表。

3系统功效

3.1系统功效列表
主功效
子功效
说明
系统管理

人员部门基础数据
人员基础数据维护、部门基础数据维护
权限管理
系统注册用户权限管理和维护
作业管理
作业调度
调度下达，自动结构产品SN编码，而且打印条码标签；
报表查询
生产指令及作业调度查询，多种报表
条码标签打印
对板卡及装置进行条码标签打印
产品数据管理
在制品档案管理
依据产品SN号查询产品装配部件信息、产品检验质量数据
车间配置管理
加工中心信息管理
配置车间、生产线、工艺路线及工序
工作班组信息管理
工作班组立即段配置
产品故障信息管理
对生产测试中出现故障进行说明，关键包含维修方法及故障分析等，并建立故障库。
数据字典管理
维护年月编码、工序设置、采集参数类型及维修方法
产品编码格式维护
进行产品编码格式维护和管理
数据采集
现场数据采集
对各关键工序点进行现场质量、检验等数据采集，也包含上线、装配、下线等采集
维修管理
维修方法维护
对生产多种维修方法进行维护管理
在制品维修登记
在制品维修登记
维修在制品查询
维修在制品查询和超时维修在制品查询
质量管理
产品直通率查询
统计生产产品合格数和生产总数量百分比
生产指令直通率查询
统计生产指令中产品合格数和生产总数量百分比
产品不良查询
分故障码以帕拉图或表格形式统计、分析故障原因
报表统计功效
提供多个报表统计功效
和ERP接口
和内部系统接口
数据接收及回报

3.2系统功效说明
3.2.1系统管理
管理用户权限、职员信息。系统管理含有以下功效：职员管理、注册用户管理、系统字典管理。

关键功效：
职员管理；系统注册用户管理（权限管理）；操作日志；零部件信息管理
3.2.2作业管理
3.2.2.1作业调度
依据生产订单进行生产调度，录入基础生产数据；
3.2.2.2 多种报表查询
车间生产指令排产统计；车间生产产量统计；工作班组产量统计；生产指令报表

3.2.3产品数据管理
3.2.3.1物料档案管理
维护板卡标准工时。
3.2.3.2在制品档案管理
a .依据装置SN号查询产品装配部件信息；
b. 按生产日期、故障、操作班组或操作者/职员查询在制品；
3.2.4车间配置管理
3.2.4.1加工中心信息管理
加工中心管理，配置车间、生产线、工艺路线及工序等；
3.2.4.2工作班组信息管理
进行工作班组立即段配置；
3.2.4.3产品故障信息管理
对生产测试中出现故障进行说明，关键包含维修方法及故障分析等，并建立故障库
3.2.4.4数据字典管理
维护年编码、月编码、工序设置、采集参数类型及维修方法
3.2.4.5产品编码格式维护
进行产品编码格式维护
3.2.5维修管理
a. 查询维修在制品
b. 查询超时维修在制品
c. 在制品维修登记
d. 更换装配部件

3.2.6质量管理
a. 产品直通率查询，统计生产产品合格数和生产总数量百分比；
b. 生产指令直通率查询，统计生产指令中产品合格数和生产总数量百分比；
c. 产品不良查询，分故障码以帕拉图或表格形式统计、分析故障原因；
d. 提供多个报表统计功效：
生产质量日报
工序故障码统计
产品故障码统计
产品报废统计
工序报废统计
检验采集产品汇总

3.2.7 系统接口
接收ERP订单数据；
回报ERP订单入库数据；
4 系统网络
4.1 系统配置
区域
站点
设备名称
型号规格
数 量
说明
主系统
生产处管理点
生产服务器
IBM X205
1
MES系统所用
ORACLE 9I 10用户标准版
ORACLE 9I系列
1
数据库
WINDOWS SERVER
windows server
1
服务器操作平台
WINDOWS PROFESSIONAL
WINDOWS PROFESSIONAL
14
现场工控机操作平台
服务器UPS
APC Surt-1000 uxich
1
不间断给服务器供电
激光打印机
HP
1
工单及车间文书打印
一般计算机
联想开天S4600
2
计划管理/查询终端/质量管理/和ERP接口
制造部
制造部管理点
一般计算机
联想开天S4600
2
计划管理/查询终端/质量管理/条码打印
条码打印机
DMX-I-4208
1
打印产品条码
激光打印机
HP
1
工单及车间文书打印
板卡生产线
检测点
便携式数据采集终端
CASIO DT900
1

通电测试点
便携式数据采集终端
CASIO DT900
1

装置生产点
装配测试点
便携式数据采集终端
CASIO DT900
1

维修点
计算机
条码阅读器

美国HHP IT3800LTP
2

仓库
入库点
计算机

2

4.2专用设备介绍
4.2.1 条码制作设备
条码标签是整个系统采集对象，能否制作出一张好条码标签对于系统能否得以良好运行很关键。依据实际生产速度和我们对条码打印机测试结果，我们提议使用DATAMAX企业DMX-I-4208专用条码打印机。
DMX-I-4208条码打印机是美国DataMax企业专为工业生产现场设计一款条码打印机，坚固耐用，性能稳定，质量可靠。
◆工业型条码打印机，全金属结构，坚固耐用；8英寸/秒打印速度，使得打印愈加快速
◆打印宽度为104毫米，打印密度能够选择为203dpi，打印厚度从0．0635毫米到0．254毫米
◆可打印全部一维条码，并可打印PDF417、Maxicode等二维条码
◆8MB RAM，能够确保打印长达2米标签
4.2.2条码识别设备
美国HHP IT3800
IT3800特点：
- 线型图像式条码阅读器，设计符合人体工学原理
- 抗震性能优越，从1.5米高处跌落到水泥地面25次，不会影响产品性能
- 抗静电能力强，抗外界光干扰能力强，能够在任何环境下正常工作
- 安全指标、电磁波干扰指标，均满足FCC B级和CE B级和UL、YUV、CUL等相关指标
- 阅读距离从0-21厘米，可读条码密度为5-20密尔，可替换激光条码设备
- 采取面扫描方法，对于质量较差条码，阅读效果也相当出色
- 含有键盘、RS232等多个接口方法
中国保修三年
4.4.3手持式数据采集器
DT900是一款小巧轻便数据采集器，其技术成熟、性能稳定、价格廉价，尤其是功耗极低 —— 用2节5号碱性电池能够工作150小时，完全满足工业现场数据采集应用要求。
DT900关键参数以下：
l CPU：32位 RISC CPU
l 操作系统：日立专用操作系统
l 内存：2MB RAM，8MB F-ROM
l 显示器：字符界面，9行×21列字符，或5行×10列汉字
l 扫描器类型：激光
l 扫描速度：100次/秒
l 扫描分辨率：0.15mm
l 扫描距离：4 – 30cm
l 可读码制：EAN，UPC，39码，交叉25码，128/EAN128码，
NW7/Codabar，93码，MSI Plessey，IATA
l 接口：红外（IrDA），串口（14针专用接头）
l 工作温度：-5℃ - 50℃
l 防水性能：IP42
5方案报价
方案费用分硬件费、软件费和工程费用等
5.1设备及材料
序号
设备名称
　　　型号规格
单价
数量
累计
备注
1
生产服务器
X205 P4 2.8GHz(512KB 二级缓存)/256MB DDR /36.4GB SCSI HDD*1/集成双1000M 网口/200W电源/塔式/含键盘鼠标15'显示器

1

自备
含键盘、鼠标，显示器
2
服务器UPS
APC Surt-1000 uxich

1

自备
包含6节
松下电池
3
计算机
联想开天S4600 P4 2.6GHz/256MB DDR/80GB/ Geforce FX5200/ 17"CRT/集成INTEL 10/100M网卡

3

自备；
含键盘、鼠标及显示器
4
条码打印机
DMX-I-4208
热敏/热转印，4英寸打印宽度，203dpi打印密度，8英寸/秒速度
11220.00
1
11220.00
1年保修
打印头保修3个月
5
条码阅读器
美国HHP IT3800LTP
键盘仿真、RS232接口条码阅读器
1350.00
2
2700.00
3年保修
6
数据采集终端
CASIO DT900
5200.00
3
15600.00
保修1年
CASIO DT900 通讯底座
1300.00
3
3900.00

7
激光打印机
HP

3

自备
1年保修
总计
33420.00
条码设备

5.2软件费用
名称
数量
单价
总价
备注
制造实施系统
1
150000.00
75000.00
五折
Windows server
1

自备
ORACLE 9i 10用户标准版
1

自备
Windows Professional
10

自备
累计：

5.3系统实施费
包含软件二次开发、系统配置、系统安装调试、系统试运行、系统培训
人天数：40人天
每人天费用：1000元

小计：4万元
5.4 费用总计
总计：148,420元
6系统实施
6.1 实施内容
二次开发人天数： 30人天
包含内容：
用户化定制（报表开发、系统配置、操作手册、维护手册）
设备管理模块
订单管理模块

系统实施人天数： 10人天
包含内容：
系统初始化
系统操作用户培训
系统测试
系统试运行跟踪
6.2 实施步骤
时段
内容
说明
负责方
第一阶段

第一阶段完成系统项目标前期准备工作

成立项目组
为了确保项目标成功，提议双方成立项目组，从组织上进行有力确保。
双方
制订项目总体计划

双方
进行系统需求分析

金东康（比邻）
第二阶段

第二阶段完成系统设计、开发、调试及测试工作

进行系统设计、开发和调试
系统设计
系统开发
系统调试
金东康（比邻）
进行系统α测试

金东康（比邻）
第三阶段

第三阶段完成系统在用户处实施工程实施工作

系统实施准备
辅助完成系统基础数据准备
结合生产实际步骤最终确定系统操作步骤

金东康（比邻）
系统安装调试
数据库安装
ORACLE数据库管理系统安装
用户端应用数据库安装
硬件设备安装调试
金东康（比邻）
系统培训
系统用户培训
系统操作培训
硬件操作培训
金东康（比邻）
系统测试运行和系统首次放行
测试整个系统网络、硬件、软件
系统安全性和可靠性测试
系统备份测试
系统首次运行评定
系统首次运行
系统放行评定
用户测试
双方
系统验收

双方

6.3 项目管理
自协议签署之日起,我们将提供完整项目计划,我们期望指定一名项目责任人,组成项目课题组, 项目责任人应有良好协调能力,我们将成立项目开发组, 项目开发组将向项目课题组提供以下汇报:
- 系统需求分析说明书
- 系统检测汇报
- 系统操作说明书
- 系统使用说明书
- 验收汇报
其中系统需求分析说明书、系统检测汇报、验收汇报需要项目课题组签字认可后方可进行下一步实施。

6.4 服务及维护
1、硬件：
硬件在质保期内无偿维护，过期后收一定成本费。
2、软件：
- 培训一名系统管理员及若干名系统操作员，具体人数和时间另行约定。
- 软件验收后3个月内我方负责对软件进行无偿维护；以后，乙方提供软件维护应收取对应费用。
- 系统软件在3个月无偿维护期内，我方提供咨询、数据维护、因软硬件变更而进行环境适配调整工作。
- 我方在接到用户维护要求时，依据实际情况可采取电话、专函、上门服务等方法进行维护。
