无油隔膜真空泵使用说明书
目录
一、 概述
二、工作原理
三、产品特点
四、规格指标
五、使用步骤
六、注意事项
七、故障分析和排除
八、皮膜保养和更换
九、保险管更换
十、用户回执

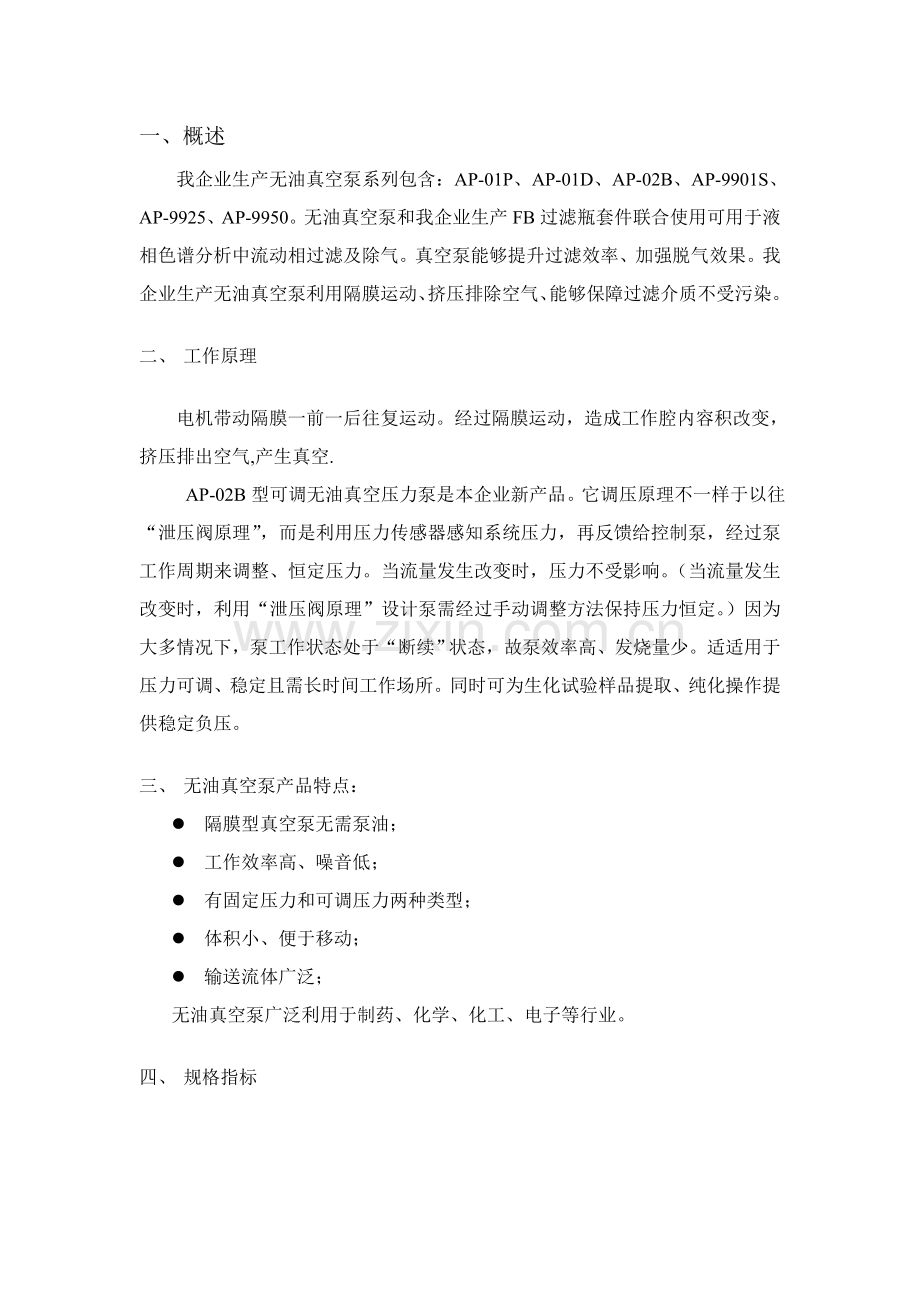

一、概述
我企业生产无油真空泵系列包含：AP-01P、AP-01D、AP-02B、AP-9901S、AP-9925、AP-9950。无油真空泵和我企业生产FB过滤瓶套件联合使用可用于液相色谱分析中流动相过滤及除气。真空泵能够提升过滤效率、加强脱气效果。我企业生产无油真空泵利用隔膜运动、挤压排除空气、能够保障过滤介质不受污染。

二、 工作原理

电机带动隔膜一前一后往复运动。经过隔膜运动，造成工作腔内容积改变，挤压排出空气,产生真空.
AP-02B型可调无油真空压力泵是本企业新产品。它调压原理不一样于以往“泄压阀原理”，而是利用压力传感器感知系统压力，再反馈给控制泵，经过泵工作周期来调整、恒定压力。当流量发生改变时，压力不受影响。（当流量发生改变时，利用“泄压阀原理”设计泵需经过手动调整方法保持压力恒定。）因为大多情况下，泵工作状态处于“断续”状态，故泵效率高、发烧量少。适适用于压力可调、稳定且需长时间工作场所。同时可为生化试验样品提取、纯化操作提供稳定负压。

三、 无油真空泵产品特点：
l 隔膜型真空泵无需泵油；
l 工作效率高、噪音低；
l 有固定压力和可调压力两种类型；
l 体积小、便于移动；
l 输送流体广泛；
无油真空泵广泛利用于制药、化学、化工、电子等行业。

四、 规格指标

AP-01P无油隔膜真空泵
l 外型尺寸(mm) ：246W x 236H x 136D
l 真空压力（Kpa）：80
l 抽气流量（L/min）：8
l 功率（W）：50
l 电源(V/Hz)：220/50
l 重量(Kg)：3.3

AP-01D无油隔膜真空泵
l 外型尺寸(mm) ：246W x 236H x 136D
l 真空压力（Kpa）： 0~80可调
l 抽气流量（L/min）：8
l 功率（W）：50
l 电源(V/Hz)：220/50
l 重量(Kg)：3.5

AP-02B无油隔膜真空泵
l 外型尺寸(mm) ：230W x 085H x 200D
l 真空压力（Kpa）：0~80
l 最大压力（psi）:18
l 抽气流量（L/min）：10
l 功率（W）：45
l 电源(V/Hz)：220/50
l 重量(Kg)：2.5

AP-9901S无油隔膜真空泵
l 外型尺寸(mm) ：210W x 150H x 120D
l 真空压力（Kpa）：80
l 最大压力（psi）:18
l 抽气流量（L/min）：12
l 功率（W）：80
l 电源(V/Hz)：220/50
l 重量(Kg)：3.5

AP-9925无油隔膜真空泵
l 外型尺寸(mm) ：269W x 210H x 155D
l 真空压力（Kpa）：80
l 最大压力（psi）:20
l 抽气流量（L/min）：25
l 功率（W）：120
l 电源(V/Hz)：220/50
l 重量(Kg)：3.5

AP-9950无油隔膜真空泵
l 外型尺寸(mm) ：269W x 210H x 155D
l 真空压力（Kpa）：80
l 最大压力（psi）:20
l 抽气流量（L/min）：50
l 功率（W）：180
l 电源(V/Hz)：220/50
l 重量(Kg)：8.2

五、使用步骤
5.1固定压力无油隔 膜真空泵（AP-01P、AP-9901S）使用步骤：
1. 将真空泵平稳放在操作台上。
2. 将过滤装置或所需抽真空装置和真空泵紧密连接，确保系统含有良好气密性。可在真空泵进气口和过滤器出气口表面涂上酒精等润滑剂方便于连接胶管。
3. 打开电源开关，此时有电机声。当真空泵外接负载时，真空表指针逆时针转动，当指针指向0.08Mpa时，真空泵即达成最大工作压力。
4. 过滤完成，关闭电源。
5.2可调压力无油隔膜真空泵（AP-01D、AP-02B、AP-9925、AP-9950）使用步骤：
1. 将真空泵平稳放在操作台上。
2. 将过滤装置或所需抽真空装置和真空泵紧密连接，确保系统含有良好气密性。可在真空泵进气口和过滤器出气口表面涂上酒精等润滑剂方便于连接胶管。
3. 逆时针旋转调整旋钮，打开电源。泵正常工作时，经过调整旋钮取得所需工作压力
4. 过滤完成，关闭电源。

六、注意事项：
1.因为无油真空泵是一款气体隔膜泵，故在使用过程中，应避免以下操作：
①数次进行过滤操作，每次过滤操作完成，没有清洗锥形瓶，造成锥形瓶中累积滤液过多，液位超出抽气口。
②过滤液体中所含杂质粒径过大。（在这种情况下，提议在过滤装置和真空泵之间串联一个过渡瓶，以避免发生倒吸现象发生）。
③过滤介质含有高温液体蒸汽或易挥发物质
如发生上述情况，首先立即关闭电源，将进气口胶管拔掉，其次将泵体内部做一次清理及检验，将全部部件晾干后组装，再重新使用。（清理方法见附录1）。假如真空泵仍然无法正常工作，请和我企业联络。
2.为了延长电机使用寿命，AP-01P/01D真空泵设计有过热保护功效。为了确保真空泵正常工作，无油真空泵连续工作时间应尽可能少于30分钟。假如泵体过热无法正常工作，关闭电源开关，待电机温度降低后，再重新开启真空泵。
3.为了延长皮膜使用寿命，过滤完成，将泵和过滤装置分开，打开泵体电源开关，空转一分钟，将泵芯内及皮膜上杂质排出泵体。
4.AP-01P/01D型无油真空泵不能够在负压状态下开启。当您需要再次连续过滤时，需消除系统内负压。提议采取将真空泵进气口胶管拔掉后再安装方法。

七、故障分析和排除
l 打开电源开关，指示灯不亮：
1. 电源线是否和插座连接好。
2. 察看保险丝是否完好。
l 开关指示灯亮，但泵不工作：
1. 电源电压太低。
2. 电机处于热保护状态，稍后开启。
3. 泵体内有残余负压，不能开启。应泻压开启。
4. 泵体刚刚从较冷室外拿到室内，橡胶皮膜僵硬，待温度升高以后即可正常工作。
l 泵正常工作，真空度没有或达不到正常值
1. 检验过滤装置气密性是否良好。
2. 泵芯皮膜上粘有异物，需清洗洁净。
3. 泵芯皮膜损坏，需更换。
4. 泵出气口被液体结晶物堵塞，用针状物体清除外部及出口内部。
5. 压力表指示不正确，更换压力表。

八、皮膜保养和维护
皮膜清洗及更换步骤：

（1）AP-01P/AP-01D皮膜清洗及更换步骤：
1. 卸下紧固机箱低壳上6个螺钉。
2. 打开机箱上盖，取下泵盖上4个螺钉。
3. 检验泵盖内、皮膜上是否有异物。
4. 如需更换皮膜，将替换皮膜垂直拧入轴承固定螺丝内，确保皮膜和支架平行。假如皮膜过高或过低，可用整减皮垫进行调整，调整后利用4个螺钉将泵盖和支架相联接。
5. 盖上机箱盖，插上胶管，通电测试泵压，正常压力为0.08~0.085Mpa
6. 测试压力合格，安装机箱低壳上6个螺钉。

(2)AP-9901S皮膜清洗及更换步骤：

1.拔储进气口上连接胶管。
2.取下泵体下方底盖，取下泵盖上4个螺钉。
3.检验皮膜上是否有异物，是否破损。
4.如需更换皮膜，将替换皮膜垂直和轴承上顶丝拧紧，确保皮膜和支架平行。 假如
皮膜过高或过低，能够经过调整顶丝上皮垫进行调整,调整后用4个螺钉将泵盖和泵体
紧固.
5.插上胶管,通电测试电压,正常压力为0.08Mpa.
6.测试压力合格后,将螺钉涂上胶,固定上泵体底盖.

(3)AP-9925、AP-9950皮膜清洗及更换步骤:
1.取下机箱前后6个螺钉,卸下机箱下盖4个地角.
2.取下中间螺钉,分离机箱和机箱下盖,取出电机(电机为双轴电机,两边各有一个泵体,
泵体和泵盖用4个螺钉连接).
3.检验皮膜上是否有异物,是否破损.
4.如需更换皮膜,将替换皮膜,将替换皮膜垂直和轴承上顶丝拧紧,确保皮膜和支
架平行.假如皮膜过高或过低,能够经过调整顶丝上皮垫进行调整,调整后用4个螺钉
将泵盖和泵体紧固.
5.插上胶管, 通电测试泵压,正常压力为0.08Mpa.
6.测试压力合格后,安装上螺钉和地角.

(4)AP-01P/AP-01D泵机结构图

九、保险管更换
在此处撬开方可更换保险管
2.备用保险管
1要更换保险管
电源插座

图9-1保险管更换示意图
更换步骤 ：
1. 将要更换保险管取出；
2. 将备用保险管放置在图9-1中1位置，推紧即可。
