LED灯具公司物料系统编码指导规则.doc

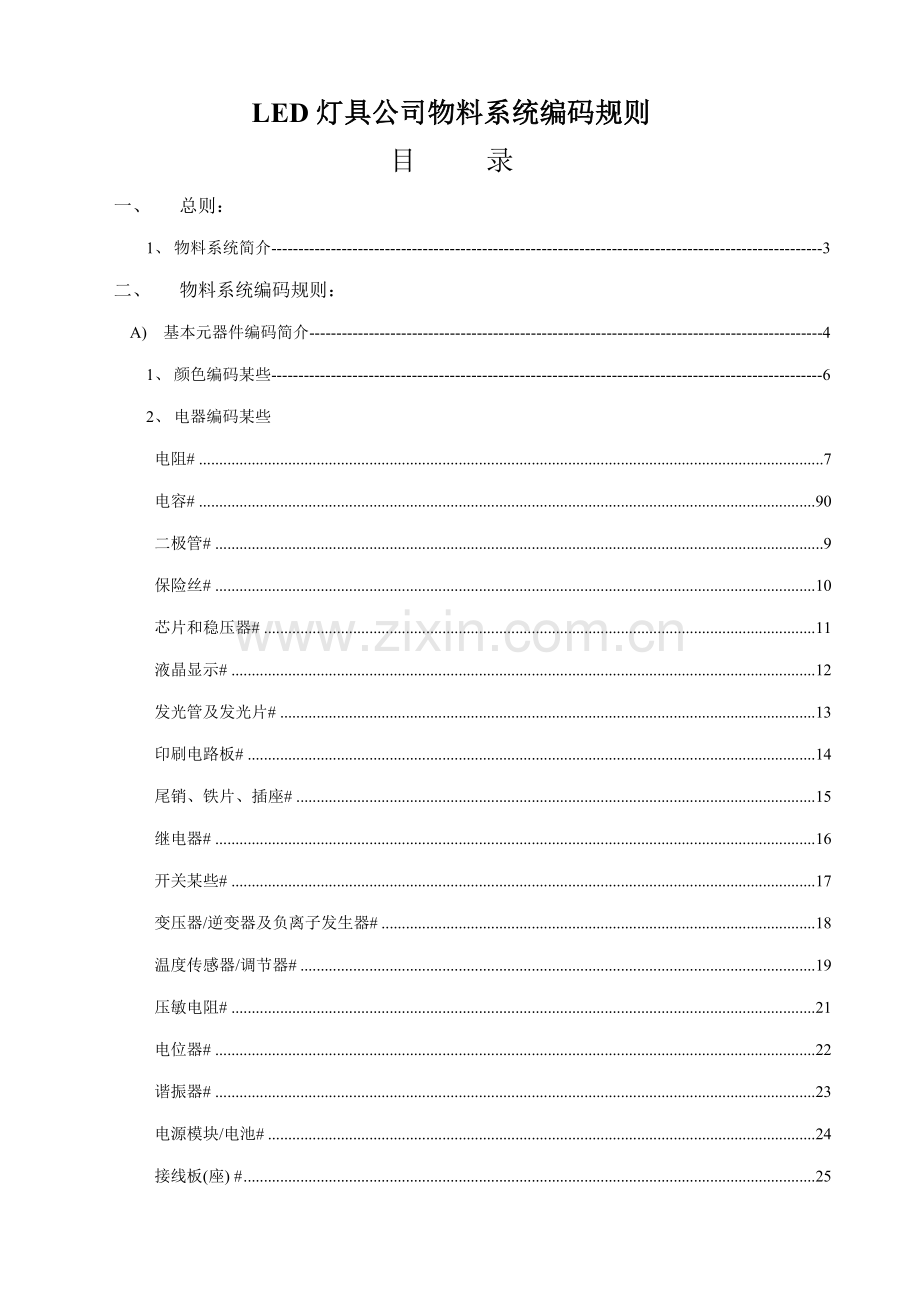

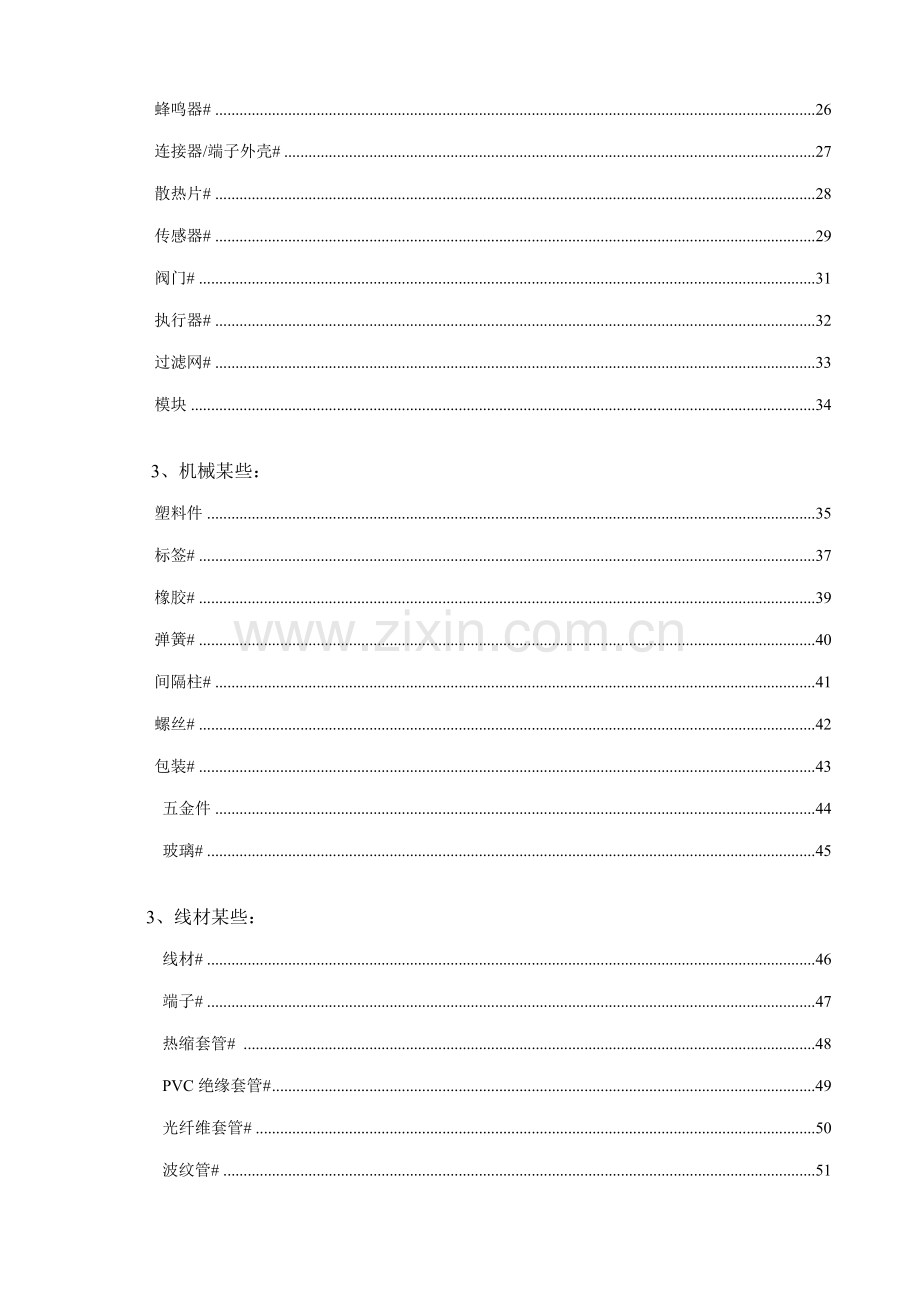

LED灯具公司物料系统编码规则目 录一、 总则：1、 物料系统简介-3 二、 物料系统编码规则：A) 基本元器件编码简介-41、 颜色编码某些-6 2、 电器编码某些 电阻#7 电容#90二极管#9保险丝#10芯片和稳压器#11液晶显示#12发光管及发光片#13印刷电路板#14尾销、铁片、插座#15继电器#16开关某些#17变压器/逆变器及负离子发生器#18温度传感器/调节器#19压敏电阻#21电位器#22谐振器#23电源模块/电池#24接线板(座) #25蜂鸣器#26连接器/端子外壳#27散热片#28传感器#29阀门#31执行器#32过滤网#33 模块343、机械某些：塑料件35标签#37橡胶#39 弹簧#40间隔柱#41螺丝#42包装#43五金件44玻璃#453、 线材某些：线材#46端子#47 热缩套管# 48PVC绝缘套管#49光纤维套管#50波纹管#514、 生产消耗材料某些消耗材料#525、 成品与半成品编码某些成品组合（FPC）53包装成品（FPP）54组装成品（FPA）55焊接半成品(SSP)55加工半成品(PSP)566、 附录机型代码表56软件及PCB序列号56物料系统简介1. 目1.1 保证公司从原材料到成品出厂过程中,每一工段材料、半成品、成品均有相相应编号。1.2 基本原材料编号可以保证有关部门采购对的物料,同步保证仓库在原材料仓储,分类,记录等工作正常运作。1.3 以生产工序而编制分阶料号，使生产流程安排、成品发货安排、财务记录等工作更为以便。1.4 物料编号建立使部门与部门之间、工厂与客户、工厂与供货商沟通简捷以便，同步便于各方面记录及追溯。2. 物料系统2.1 物料系统按照生产工序分为如下六个级别:1) 成品组合( final product combination，缩写为FPC)-发给客户货品是几种成品以及配件组合，那幺这个组合被赋与一种编号，即成品组合料号。2) 包装成品(final product packing，缩写为FPP)-已经被包装好单个成品,涉及成品及相应包装材料组合被赋与一种编号,即包装成品料号。3) 组装成品(final product assembly，缩写为FPA)-通过最后组装工序并通过最后测试,已经成为一种具备相应功能完毕品。4) 焊接半成品(solder semi product，缩写为SSP)- 通过波峰焊或回流焊到功能测试完毕为止半成品(还需用组装某些材料或加焊某些部件才干成为组装成品前产品)。注:焊接半成品从11月下旬在BOM中取消其料号及构造，与FPA合并在一起。5) 加工半成品(process semi product，缩写为PSP)-指在上流水线之前,某些材料需要加工组合成流水线上可直接使用组合部件,这样组合部件例如打好AIPCB,通过SMT贴片PCB,已锁上7805散热片等,统称为加工半成品。6) 基本元器件(component)- 从供货商直接采购进来基本元器件材料。（此处涉及以W、T、H、P、C为阶位材料）2.2 物料编号所有物料编号(以上六个级别)都是14位，涉及数字、字母、两个横杠、其他符号等构成编码,格式如下: 6121110987 54 321 其中第1位是阶位编码，固定表达为:1-表达到品组合 (FPC)2-表达包装成品 (FPP)3-表达组装成品 (FPA)4-表达焊接半成品(SSP)5-表达加工半成品(PSP) 6、W、T、H、P、C-表达基本元器件第2-12位编码规则详述见第二章. 物料系统编码规则 A） 基本元器件编码规则 121110 9 8 7 6 5 4 3 21 1 - 6、W、T、H、P、C 表达基本元器件料号特性码。 2 - CLASS 表达类别代码。 3,4,5 - CATEGORY & TYPE 表达器件类别及型号代码。6,7.12 - VALUE,ABBREVATED PART NUMBER 表达器件参数或供货商产品编号缩写 等。 电子某些：电阻 - 6-201X-XXXXXXX电容 - 6-202X-XXXXXXX二极管 - 6-203X-XXXXXXX保险丝 - 6-204X-XXXXXXX 芯片和稳压器 - 6-205X-XXXXXXX 液晶显示 - 6-206X-XXXXXXX 发光管及发光片 - 6-207X-XXXXXXX 印刷电路板 - 6-208X-XXXXXXX 尾销铁片、插座 - 6-209X-XXXXXXX 继电器 - 6-210X-XXXXXXX 开关 - 6-211X-XXXXXXX 变压器 - 6-212X-XXXXXXX 温度传感器/调节器. - 6-213X-XXXXXXX 晶体三极管 - 6-214X-XXXXXXX 压敏电阻 - 6-215X-XXXXXXX 电位器 - 6-216X-XXXXXXX 谐振器 - 6-217X-XXXXXXX 电池 - 6-218X-XXXXXXX 接线板/座. - 6-219X-XXXXXXX 蜂鸣器 - 6-220X-XXXXXXX 连接器/端子外壳. - 6-221X-XXXXXXX 散热片 - 6-222X-XXXXXXX 传感器 - 6-223X-XXXXXXX 马达 - 6-224X-XXXXXXX 阀门 - 6-225X-XXXXXXX 过滤网 - 6-226X-XXXXXXX模块 - 6-228X-XXXXXXX 机械某些：塑料件 - 6-31XX-XXXXXXX 标签 - 6-32XX-XXXXXXX 橡皮键垫 - 6-33XX-XXXXXXX 弹簧 - 6-34XX-XXXXXXX 间隔柱 - 6-35XX-XXXXXXX 螺丝 - 6-36XX-XXXXXXX 包装 - 6-37XX-XXXXXXX 五金 - 6-38XX-XXXXXXX玻璃 - 6-39XX-XXXXXXX线材某些：线 材 - 6-4XXX-XXXXXXX原始线 - W-XXXX-XXXXXXX端子 - T-XXXX-XXXXXXX 热缩套管 - H-XXXX-XXXXXXXPVC套管. - P-XXXX-XXXXXXX 生产消耗材料某些：消耗材料 - 6-5UXX-XXXXXXX . 监控系统：摄像机 - 6-60XX-XXXXXXX板卡 - 6-61XX-XXXXXXX硬盘录象机 - 6-62XX-XXXXXXX解码器 - 6-63XX-XXXXXXX监控软件 - 6-64XX-XXXXXXX镜头 - 6-65XX-XXXXXXX监控系统专用线材 - 6-66XX-XXXXXXX其他配件 - 6-68XX-XXXXXXX变频器/热量表/软起控制 - 6-67XX-XXXXXXX颜色编号：浅灰（LIGHRT GREY）LG深灰（DARK GREY）DG白色 (WHITE)WH乳白色（IVORY）IV米色（BEIGE）BG绿色（GREEN）GR黄色（YELLOW）YL粉红色（PINK）PK透明（TRANSPARENT）黑色（BLACK） TPBL红色（RED）RD不透明色（OPAQUE）OP金色（GOLD） GD银色（SILVER）SL橙色（ORANGE） OR花纹（PATTERN） PA棕色（BROWN） BN土黄色(KHAKI)KK紫色（PURPLE） PU冷灰色（COOL GREU） CG蓝色(BLUE) BU茶色褐色（BROWN） B R不锈钢本色 (STEEL STAINLESS) S S电阻#阻值：1K=102(10X102)10K=103(10X10)12OHM=120（12X10）8.2OHM=8R2 電阻=01電器=20 12尺寸規格：1812 =052MM =126MM =2散裝 =30805 =46MM =58MM =610MM =712MM =80603 =91206 =A2.54MM =B2.54MM 6P=C2.54MM 9P =D2.54MM 5P=E2.54MM 7P=F2.54MM 8P=G0402 =H2512 =J碳 膜 (C.F) =1金屬膜(精密電阻)(M.F)=2金屬氧化膜 (M.O) =3水 泥 (CEMENT) =4貼 片 (CHIP) =5排 阻 (NW) =6贴片排阻 =7瓦數:1/3W=W31/4W =W41/6W =W61/8W =W81/10W=W11W =1W2W =2W10W =101/2W =W25W =5W精度：1% =12% =25% =510%=A20%=B阐明：1、 电 阻：类型(C.F/M.F/M.O/) RES+功率+精度+阻值。2、跳 线：统一用6-000W451 RES 0 OHM ( JUMPER )。3、贴 片：CHIP RES.+功率+精度+阻值+外形尺寸(如0805、1206)。4、排 阻：NW.RES+功率+精度+阻值+外形尺寸+脚位(脚距/长/宽/厚)。容量：100PF=1011UF =1051000UF=108精度：1% =12% =25% =510% =A20% =B80%-20% =C+10%-5%=D其他精度=E电容#20 2電器=2電容=02陶 瓷=1電 解=2風 機 電容=3聚 酯=4單 一 溶解=5聚 酯 薄膜=6滌 綸=7貼 片=8排 容=9獨 石=A紙 介=B鉭 電 容=C可 调 电容=D金属聚酯薄膜=E聚乙烯 =F安规电容 =H金属化丙烯膜=M序號:一種=1二種=2三種=3四種=4五種=5六種=6腳距:1.0MM=V1.27MM=A2.54MM=B3MM =C4MM =D5MM =E6.72MM =F7MM =G8MM =H11MM =J12.5MM =K13MM =L14MM =M15MM =N16MM =P20MM =R26MM =S27MM =T32MM =W0805 =10603 =24腳 =48腳 =822.5MM =X1210 =31206 =610.16MM=Q其他 =0 耐壓:4 V=A6.3V=B10V=C16V=D20-25V=E35V=F50V=G63V=H100V=J160V=K200V=L250V=M350V=N400V=P450V=Q275V=R500V=S440V=T630V=W5.5V=Y1KV=Z3KV=X2KV=U280AC=V 注：1. 类型.CAP+容量/耐压+精度+脚距（T）/尺寸。2.排容：CAP ARRAY+容量/耐压+精度+脚距(T)/尺寸。3.贴片电容：C.+类型.CAP+容量/耐压+精度+脚距（T）/尺寸。二极管# 耐壓值/穩壓值二極體=03電器=2302序列號電流/功率二極管=1穩壓二極體=2整流橋=3貼片二極體=4瞬態二極管=5注：1. 阐明：DIODE/ZENER/BRIGE+型号+耐压值/稳压值+电流/功率。2. 贴片：CHIP DIODE/ZENER/BRIGE+型号+耐压值/稳压值+电流/功率。保险丝#毫安培：500 mA=501mA=202 保險絲=04電器=2 0 42類型：快斷型=F慢斷型=S可恢復型=M外形：玻璃=1陶瓷=2支架=3套管=4玻璃+引腳=5貼片=6陶瓷+引腳=7伏特:250V=250注：1、保险丝阐明： GLASS FUSE/CERAMIC FUSE +电流A/电压 V+类型（FAST/SLOW）。2、支架阐明：FUSE HOLDER+型号。3、保险丝套管：FUSE COVER 尺寸（保险丝）。如：6-S FUSE COVER 5.2*20芯片和稳压器#電器=2晶片/穩壓器=05 20 5雙 列 直 插 =1貼 片 =2TO220封裝 =3TO92 封裝 =4SOT89封裝 =5QFP64封裝 =6S08 封裝 =7SOT23封裝 =8供應商型號:注：1、 双列直插阐明：DIP IC+封装+类型（MPU/EPROM/EEPROM）+型号+可选参数。2、 贴片阐明：CHIP IC+封装+类型+型号。3、TO220三端封装阐明：TO220 IC+类型（REGULATOR）+型号+可选参数。4、TO92封装阐明：TO92 IC+类型+型号+可选参数。5、OTP/MTP MPU要注明其特性。6、MASK MPU要注明其特性和程序名。7、SOT89封装阐明：SOT89 IC+类型+型号+可选参数。液晶显示#序列號:電器=2液晶面板=06 機型： G4 =0 SC3014 =1 SC302 =2 SLM02 =3 CALL ID =7FED02 =8AC1800 =4空氣清新機 =5ACW-P01 =6APW/AEW=7 AC6800 =8AVN01 =9AHW01A=EAC8000 =BMC301/8102 =X觸摸屏 =DAPW05 =MAC8600/AC1860 = N注：原办法自08.5.13取消，新编码规则实行以机型名来命名办法.不够七位以序列号补充注：1、 阐明：LCD+机型+类型(TN/HTN/STN)+尺寸(L*W)+（反射方式/半透明/全透明/彩色/单色/点陈）备注LCD按视角分为TN/HTN/STN三种视角分别为15度/30度/60度 LCD按与否反射分为反射式/半透式/全透式（REFLECTIVE/TRANSFLECTIVE/TRANSMISSIVE）发光管及发光片#其 它=0沒有擋片=1有 擋 片=2光通量 级别顔色發光管及片=07電器=2 0 72序列號A=共陽K=共陰O=不存在共陰共陽類別:LED 3MM 圓形 =1LED 5MM 圓形 =2雙色LED =3LED 2*5MM方形=4LED 8MM 圓形=5排 燈=6數 碼 管=7LED 2*4MM 方形=8紅 外 發 射 管 =9貼片LED =AEL冷光源BL背光板LED2*5*10MM =C紫光燈管 =DVFD模組 =E警燈 =FLED 5平頭圓柱 =G圓頭方底 =H亮度:高亮=S普亮=N超亮=G=B注：1、红外发射管阐明：IR LED+直径+型号/频率+颜色/脚形。2、数码管 阐明：DISP 7S-2C+尺寸+颜色/亮度（N/S/G）+引脚数。3、LED 阐明：LED+形状（方形REC/圆形ROD）+尺寸（L*W*H/D*H+颜色/亮度（N/S/G）。4、颜色定义： RR表达日光色(6500K) RZ表达中性白色(5000K) RL表达冷白色(4000K)RB表达白色(3500K) RN表达暖白色(3000K) RD表达白炽灯色(2700K)5、双色LED阐明：LED+形状（REC/ROD）+尺寸（L*W*H）+颜色（COLOUR-COLOUR）/亮度（N/S/G）。6、双色LED颜色取英文第一种字母，如GREEN/RED=G-R。7、贴片LED：CHIP LED+尺寸+颜色/亮度（N/S/G）。8、背光板：EL/BL +尺寸+颜色/电压。9、光通量级别定义如下. 0.06W灯珠：1 = 6.06.5LM； 2 = 6.57.0LM； 3 = 7.07.5LM;1.0W灯珠：1 = 6080LM； 2 = 80100LM； 3 = 100120LM;印刷电路板#序列號電路板=080 8電器=2 2顯示板=D電源板=P主 板=M手機板=H類比板=A開關板=S接受板=R其 它=O1、 機型名2、 机型名为6位时，机型名+序列号（板型缩写字母）單面板=S雙面板=M多層板=A注：1、 PCB 阐明：PCB+机型名+板型。2、 机型名局限性6位时用X代。3、 板型 ：主 板=MAIN BOARD 显示板=DISP BOARD电源板=POWER BOARD手机板=HANDSET BOARD开关板=SWITCH BOARD 接受板=IR BOAR其他=OTHER BOARD 仿真板=ANALOG BOARD4、 机型名: GV1218A=GV128尾销、铁片、插座#鐵片=090 9電器=2 2單腳=1雙腳=2支架=3其她=4供應商型號:注:1、阐明：AUTOTAB TERMINAL+供货商编号+尺寸阐明。2、支架阐明：机型名+LCD HOLDER。继电器#繼電器=10 1 0電器=2 2 電壓:DC12V =1DC24V =2DC48V =3AC220/240V=4DC 5V =5DC9V =6AC24V =7供應商型號：注：1、RLY+型号+AC/DC线圈电压+次级电流/电压。开关某些#高度/長度:7.5MM=7X57.0MM+7XXPIN數:5PIN=05P開關=11 1 1電器=2 2按鍵開關 =1滑動開關 =2電源開關 =3滑動貼片開關=4鍋仔片 =5行程開關 =6有線/無線緊急按鈕=7磁簧開關 =8數碼旋轉開關=9序列號: 注：1、 阐明：按鍵開關（TACT SWITCH）滑動開關（SLIDE SWITCH）電源開關（POWER SWITCH）行程開關（JOURNEY SWITCH）鍋仔片 ( BOWL SWITCH) +型号+阐明。 2、按键开关要注明高度和PIN数。如按键开关：6-2111-1T1102E TACT SWITCH 1T-1102E 7.5 4P3WIRE/WIRELESS URGENT BOTTON +型号4磁簧开关MAGNET SWITCH+供货商型号+PIN数+AT值+长度+直径5、数字旋转开关：DIGITAL SWIVEL SWITCH +PIN数+商家型号变压器/逆变器及负离子发生器#變壓器=12 當為繞線電感時如下表:示 線徑+線線圈數局限性位數用X填充1 2電器=2 2插針式 =1引線式 =2高頻 =3電感(互感器)=4濾波器 =6轉換器 =7磁環 =8開關電源模塊=5序列號 輸出電流輸出功率:3.15W=3W24.8W=4W84W=4WX10=100(10X10)100=101(10X10)200=201(20X10)注：1、 阐明： TR.+变压器类型（PIN/WIR/ H/F）+输出功率（W）+ 输入电压/负载输出电压/负载电流+特别阐明。特别阐明几路输出用XX表达如2路输出=X22、 电感：(CHIP) INDUCTORIUM+阻抗()+电感量（mH）。3、 当表达电感时，输出功率及输出电流处表达电感量，小数点用X表达，局限性6位数也用X表达. 例如贴片电感：2124-105XXX1 CHIP INDUCTORIUM 14.5 1MH.4、 电感量表达法:1mH=105，2mH=205，10MH=106. 温度传感器/调节器#調節器=13供應商型號:1 3電器=2 2雙金屬片 =1濕度感測器=2膠頭 =3調溫盒 =4保護器 =5傳感器 =6注：METAL（金屬）ABS（膠頭）GLASS（玻璃）TRIMER（調溫盒）PROTECTOR1、阐明： THERMISTOR+类别( )+阻值+B值+精度。 2、 双金属片阐明： THEMOSTAT+型号。3、 湿度传感器：HUMIDITY SENSOR+型号。4、 元线烟雾传感器WIRELESS SMOKE DETECTORS5、 红外线探测器INFRAVED DETECTORS6、压力传感器PRESSURE SENSOR晶体三极管#序列號;放大倍數三極管=141 4電器=2 2電流一 般=1貼 片=2雙向可控硅=3注：1、 阐明：CHIP/TRIAC TRANSISTOR+型号+极性(NPN/PNP)。2、 双向可控硅编码为：(2143-供货商型号)3、 双向可控硅：TRAIAC+型号。压敏电阻#最大工作電壓：400V=401175V=175220V=201電阻器=151 5電器=2 2 腳距：7.5MM=M710MM=MA护套 =CR0603=M110%壓敏電阻 =115%壓敏電阻 =2PTC =3啟動器 =4熱保護電阻 =5壓敏電阻护套 =A貼片壓敏電阻=6能量：:19.8J=1J188J=18172J=1770J=7J140J=1435J =3J注：1、阐明：VARISTOR+最大工作电压+能量（J）+脚距+精度。电位器#
