RFID城市出租车智能管理方案
摘要

 经过现在最优异RFID电子标签技术，构建出租车电子运行证系统，使双胞胎车，套牌车等黑出租车无处藏身。同时也对出租车车辆，驾驶员资格证信息防伪和车辆运行及违章信息管理，驾驶员违章信息登记和处罚，车辆年审统计全部能够进行实施处理。

系统背景
现在，伴随城市出租车日渐增多，假出租车非法运行情况屡见不鲜，出租车运行管理上面凸现了很多新问题，单一经过车牌来认证出租车真伪已经难以达成有效管理目标，经过多年RFID领域雄厚开发能力和实际系统经验，在我企业自主研发手持PDA系统基础上，经过现在最优异RFID电子标签技术，构建出租车电子运行证系统，使双胞胎车，套牌车等黑出租车无处藏身。同时也对出租车车辆，驾驶员资格证信息防伪和车辆运行及违章信息管理，驾驶员违章信息登记和处罚，车辆年审统计全部能够进行实施处理。经过本系统运行达成良好实际管理效果和社会效益，做到职能管理部门信息化，效率化，也同时保障出租车切身利益。
系统步骤

出租车管理处经过出租车电子运行证管理软件平台发放电子标签型电子运行证，电子运行证中统计车牌号码，隶属企业，驾驶员资格证，发证时间，有效时间，驾驶员违章信息统计等管理信息，全部数据经过加密算法进行加密，达成根本仿伪造目标。
电子运行证发放后，贴在出租车右侧挡风玻璃处，电子运行证采取醒目标识设计，同时含有直观仿伪功效。
采取手持PDA进行电子运行证稽查，查询信息和数据修改。
经过出租车电子运行证管理软件平台进行出租车数据各项管理，包含电子运行证发放，撤销，补办，查询，手持PDA稽查数据汇总，稽查人员绩效考评，各项报表生成打印

系统设计

  设计标准
高可靠性：应合理设计架构，制订可靠备份策略；设备有充足冗余设计，降低故障造成数据丢失。
灵活性及可扩展性：依据未来业务增加和改变，系统能够平滑地扩充和升级，最大程度降低对系统架构和现有设备调整。
高安全性：采取国际认证数据加密算法，有效权限管理，最大程度确保数据安全和不可复制性。
经济性：在满足功效要求前提下，尽可能做到少花钱，多办事，充足利用现有资源，尽可能提升系统性能价格比。
  建设内容
出租车电子运行证管理软件平台
手持PDA稽查系统

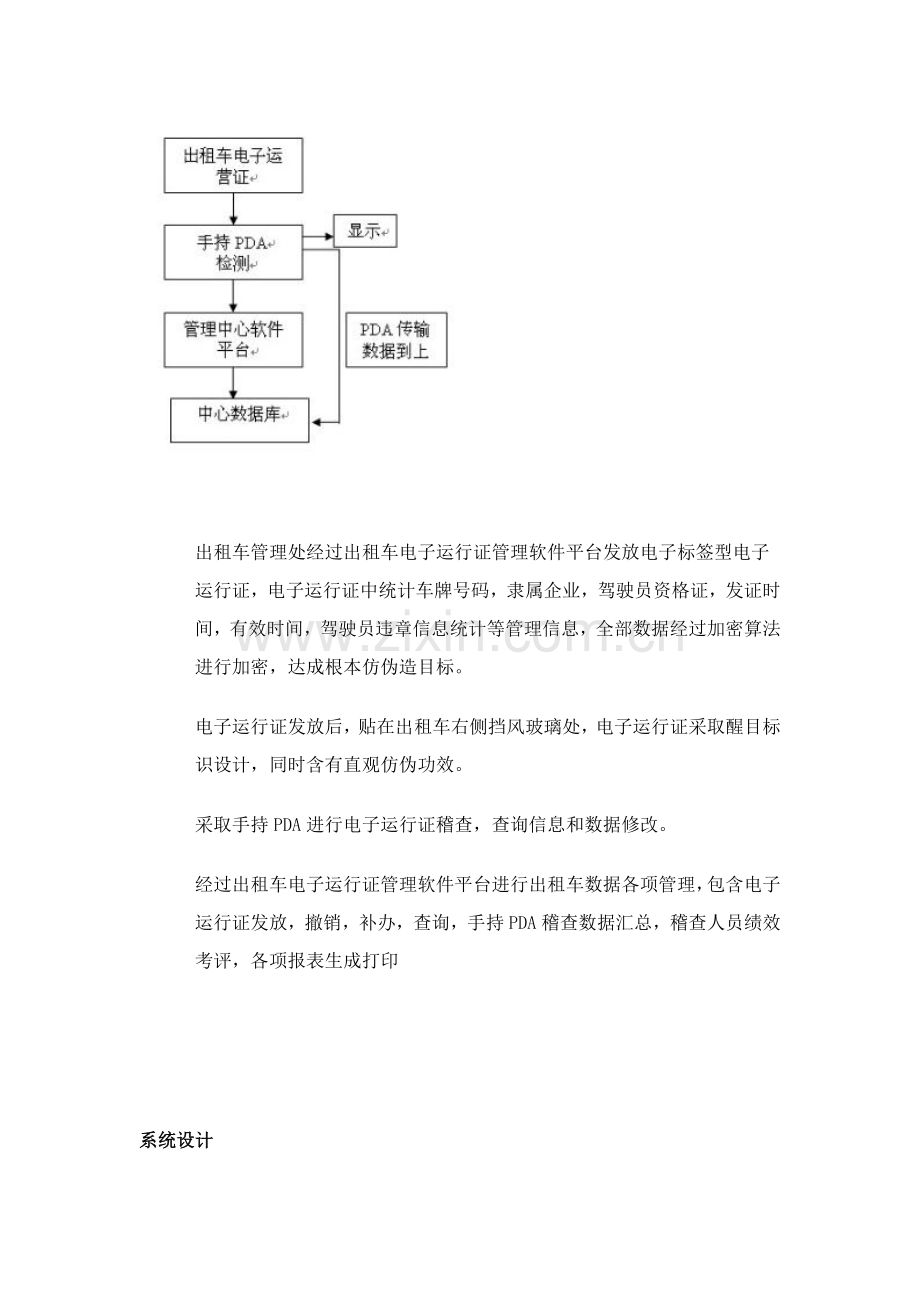

系统拓扑图

产品介绍
电子标签

本系统所用电子标签是一个不需要物理接触即可完成信息读写芯片卡，读写信息所需能源由读卡器提供，其具体优点以下：
产品性能：
（1）可靠性高
电子标签和读写设备之间无机械接触，避免了因为接触读写而产生多种故障；电子标签表面无裸露芯片，无芯片脱落、静电击穿、弯曲损坏等问题。
（2）使用寿命长
电子标签能够反复写次数为100,000次，读操作次数无限；
（3）操作方便、快捷
电子标签使用没有方向性，无需插拔，大大提升每次使用速度；
电子标签操作能源供给采取无源方法，非接触下操作；
（4）防冲突
电子标签中有快速防冲突机制，能预防卡片之间出现数据干扰。所以，读写器能够“同时”处理多张电子标签，提升了应用并行性。
（5）能够适用多个应用
电子标签分扇区、分块存放器结构特点使它适适用于一卡多用，能应用于不一样系统管理，可依据不一样应用设定不一样密码和访问条件。
（6）加密性能好
电子标签有不可更改全球芯片唯一序列号；电子标签和读写器之间采取双向验证机制，电子标签在数据处理前要和读写器进行三次相互认证，而且在通讯过程中全部数据全部加密；
电子标签中各个扇区全部有独立操作密码和访问条件。

第三代有源电子标签系列
性能特点
² 用户可自定义读写标准数据，使专门应用系统效率愈加紧捷；
² 可近距离对标签进行读、写等操作（经过HF）；
² 有效识读距离可达80米；
² 可同时读多个标签，而不受工作区内标签数量限制和影响；
² 低功耗设计，正常使用年限超出3年；
² 存放区供用户进行加密读、写、擦除再写操作，对于存放区用户可自行进行锁功效。
性能指标
型号：M680A
标签类型：卡状
工作频率：ISM2.45GHz
标签容量：共256Bytes，其中用户区240Bytes
工作模式：休眠状态和主动发射
休眠状态能够用来储存和近距离读，写等操作（省电）
主动发射参数以下：
发射时间间隔：0.25ms、 0.5ms、1s、2s、4s可选
发射功率参数：-18dBm（最小）、-12dBm、-6dBm、0dBm(最大)可选，
识别距离：配标准阅读器最远可达成80米（距离可调）
标签材质：PET,耐高温,防水
供电电池：370mAh电池（钮扣电池）两个
工作电流:
使用寿命：3年（1秒发射1次）
外型尺寸：85*55*5.5mm
重量：20g

手持PDA机
PDA手持机，含有高可靠性、低功耗、操作简单、模块化设计等特点新一代智能掌上数据处理终端设备，提供丰富软件接口，硬件资源，提供大容量锂聚合物电池，含有超长工作时间，二次应用开发愈加简便快捷，嵌入式硬件电路工业设计标准，全方位确保系统和数据安全，被广泛地应用于金融、保险、身份认证、物流、公共交通、会员管理等行业。
手持PDA采取独有RFID天线设计，避免RFID刷卡盲区，在uL-OS嵌入式操作系统平台中采取特有功耗表，愈加科学管理手持POS功耗，高清楚，高灰度液晶屏使得整个POS更显大气和操作直观化，手机按键结构设计，为按键带来愈加好手感和可靠性，搭配触摸屏和触摸笔使得图形操作更直观，更显PDA型手持POS智能风范，避免繁琐按键操作和输入。
 RFID手持式读取器

介绍:
手持系列 SN611
设备是一款基于RFID技术工业级手持式数据采集终端，本产品含有功效强大、多协议兼容、多个数据接口、工业级设计(IP65)等优点，可广泛应用于多种RFID系统中，经典应用场所有：
物流和仓储管理：物品流动和仓储管理和邮件、包裹、运输行李等流动管理；
供给链应用领域：物品供给过程，移动盘货、查价、货架调整应用等；
产品防伪检测：利用标签内存放器写保护功效，对产品真伪进行判别；
其它领域：在俱乐部管理、图书馆、学生学籍、消费管理、考勤管理、就餐管理、泳池管理等系统全部得到了广泛使用。

特点：
它集成了掌上电脑（PDA）和RFID数据采集超完美组合，能够实现RFID数据采集、存放等功效；
不管在室内外，它全部能够满足移动数据采集在恶劣环境中对产品性能，坚固性和耐久性综合要求；
功效全方面,带有蓝牙、WIFI、GPS、GPRS、二维条码功效；
外观设计很好应用了人体工程学，让您在使用时倍感舒适；
RFID功效提供多协议配置,方便用户选择；

操作性:
人性化设计确保了产品使用舒适性
提供了灵巧左右手皆可单手操作确定键
方便左右母指操作键
精密和强大功效性设置
可日光下读写带背光触摸屏
硬质键盘
舒适和易于掌握机身设计

技术参数

工作频率: (1)ISM 902～928MHz (2)ISM 920～925MHz ISM 13.56MHz ISM2.45GHz
(3)定制ISM 902～928MHz内任意频率
(4)ISM 865～868MHz
支持协议RFID
部分
: ISO18000-6B ISO14443A ----
(ISO1800-6C/ EPC GEN2)
工作方法: 广谱跳频（FHSS） ---- ----
射频功率: 0~27dBm，软件可调 ---- ＜0dBm
识别距离: 读2米,写2米(标准卡式) 2～5厘米 ＞20米

屏幕: 3.5吋 TFT彩色触摸屏,配触摸笔
控制
部分
CPU: S3C2440A Samsung 400MHz
键盘: 28键,配触摸屏
提醒: 内置一个蜂鸣器
操作系统: Microsoft WinCE 5.0
内存容量: 128M Flash ROM,64MSDRAM，TF卡插槽可扩展内存容量

数据接口部分
蓝牙
标准配置
WIFI
标准配置
GPRS
可选配
GPS
可选配
一维/二维条码
可选配
电源
部分

供电电源: 3.7V(锂电池供电),提供AC110V～240V电源适配器

物理部分
防护等级
防水防尘等级IP 65
重 量
0.5Kg
尺 寸
210mm*90mm*53mm
使用环境
温度:－10℃～＋50℃ 相对湿度:最大90% 大气压力:86～106kpa
服务
支持

二次开发环境
Visual Studio ,提供SDK及说明文档
应用程序
提供包含RFID,条码,GPS等演示DEMO(已配置功效DEMO源码)
服务方法
全程跟踪和帮助用户开发和使用

管理中心软件
权限配置
设置系统管理员或操作员及其对应使用权限，避免非法操作和越权操作。
修改密码
修改系统管理员或目前登账操作员登录密码
操作日志
查看各个操作员登录使用情况。各个操作员全部操作全部统计在案。
电子运行证管理中心
登记注册出租车基础信息，所属企业信息，车主，驾驶员个人信息，年检信息，处罚相关信息，发放对应电子标签，并对数据进行加密。
查询或修改出租车基础信息，所属企业信息，车主，驾驶员个人信息，年检信息等相关信息，并可打印成报表
挂失电子运行证：可对电子运行证进行挂失登记。
撤销电子运行证：可对无效电子运行证进行撤销删除。
手持PDA管理中心
对手持PDA进行电子运行证基础信息下载，上传，并对手持PDA稽查或进行了修改电子标签内容信息进行数据录入采集。
报表中心
可对电子运行证各项数据进行汇总，形成月报表，年报表，失效电子运行证统计，电子运行证年审报表，稽查员业绩报表等，为决议部分提供有力数据分析。
数据维护
备份系统数据
数据恢复
    从备份数据文件中恢复全部备份数据到系统数据库中
清除过期数据
删除数据库中已过期不要数据,从而提升系统运行速度
定时备份参数配置
设置定时备份系统数据相关参数(备份文件名、运行时间等)
定时清除数据参数配置
设置定时清除过期数据相关参数(清除日期[月份、日期、时、分、秒]等)
方案报价

名称
硬件名称
单价（元）
稽查站
PDA手持机
待定
2.4G有源射频卡
待定
稽查中心
电脑
待定
管理软件
待定
