买视频资料、买书、买开发板(F28335)、各种版本开发环境安装,导入工程、创立工程、理解controlSUITE,终于创立了一种工程,且是按照自己意愿将代码在开发板上跑起来,现总结如下:
实验目:
将开发板上可控两个LED灯LD3、LD4实现交替闪烁,并在RAM中仿真实验;
实验环节:

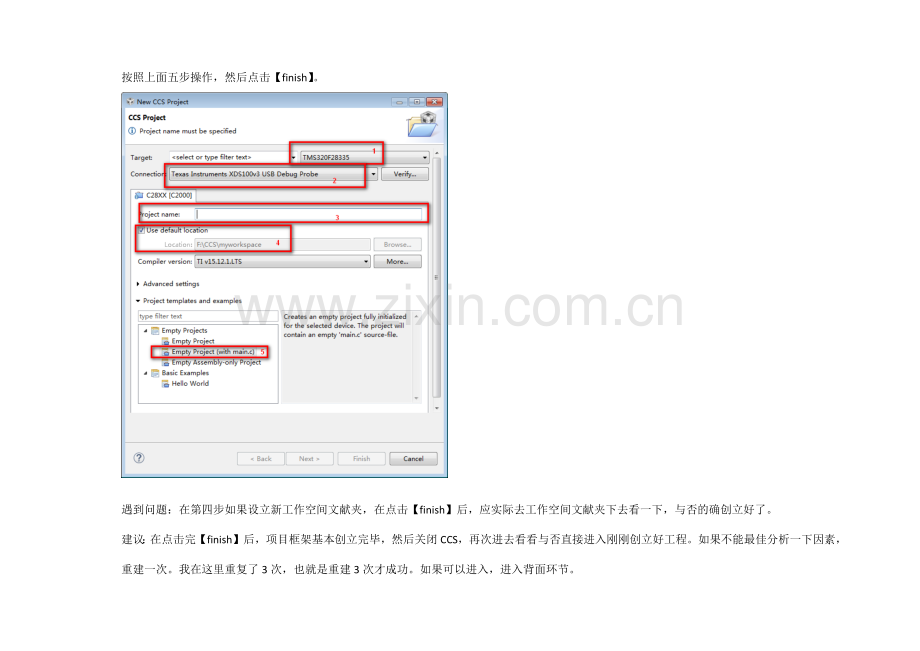

1、 创立工程、且包括main.c文献
按照上面五步操作,然后点击【finish】。
遇到问题:在第四步如果设立新工作空间文献夹,在点击【finish】后,应实际去工作空间文献夹下去看一下,与否的确创立好了。
建议:在点击完【finish】后,项目框架基本创立完毕,然后关闭CCS,再次进去看看与否直接进入刚刚创立好工程。如果不能最佳分析一下因素,重建一次。我在这里重复了3次,也就是重建3次才成功。如果可以进入,进入背面环节。
2、 复制controlSUITE下C:\ti\controlSUITE\device_support\f2833x下面DSP2833x_common和DSP2833x_headers两个文献夹到所创立工程目录;
复制完毕后最佳仔细浏览一下每个目录下均有哪些文献。
3、 在项目属性设立对话框中设立include途径如下:
4、 在main.c添加如下头文献:
#include "DSP2833x_Device.h" // DSP2833x Headerfile Include File
#include "DSP2833x_Examples.h" // DSP2833x Examples Include File
5、 这是可以编译一下,必定会出错,需要删除某些文献。如下
以上红圈内文献所有删除
6、 然后再编译一下,看看有什么问题就自己解决吧,呵呵。。。。。
7、 当前已有了基本函数库、头文献,剩余就是实现LED灯控制了。
代码如下:
#include "DSP2833x_Device.h" // DSP2833x Headerfile Include File
#include "DSP2833x_Examples.h" // DSP2833x Examples Include File
#define LD3_ON() GpioDataRegs.GPACLEAR.bit.GPIO0 = 1
#define LD3_OFF() GpioDataRegs.GPASET.bit.GPIO0 = 1
#define LD4_ON() GpioDataRegs.GPBCLEAR.bit.GPIO34 = 1
#define LD4_OFF() GpioDataRegs.GPBSET.bit.GPIO34 = 1
/*
* main.c
*/
int main(void) {
InitSysCtrl();
DINT;
IER = 0x0000;
IFR = 0x0000;
InitPieCtrl();
InitPieVectTable();
InitGpio();
EALLOW;//这里是DSP对寄存器安全访问控制 成对浮现
//引脚工作在IO模式
GpioCtrlRegs.GPAMUX1.bit.GPIO0 = 0;// 0 gpio mode
GpioCtrlRegs.GPBMUX1.bit.GPIO34 = 0;// 0 gpio mode
//IO引脚方向设立
GpioCtrlRegs.GPADIR.bit.GPIO0 = 1;//1 output 0 input
GpioCtrlRegs.GPBDIR.bit.GPIO34 = 1;//1 output 0 input
//IO引脚上下拉设立
GpioCtrlRegs.GPAPUD.bit.GPIO0 = 0;//1 enable pullup 0 disable pullup
GpioCtrlRegs.GPBPUD.bit.GPIO34 = 0;//1 enable pullup 0 disable pullup
EDIS;//这里是DSP对寄存器安全访问控制
while(1)
{
EALLOW;
LD3_ON();
LD4_OFF();
EDIS;
//delay function
EALLOW;
LD3_OFF();
LD4_ON();
EDIS;
//delay function
}
}
