公司出入口系统控制方案设计.doc

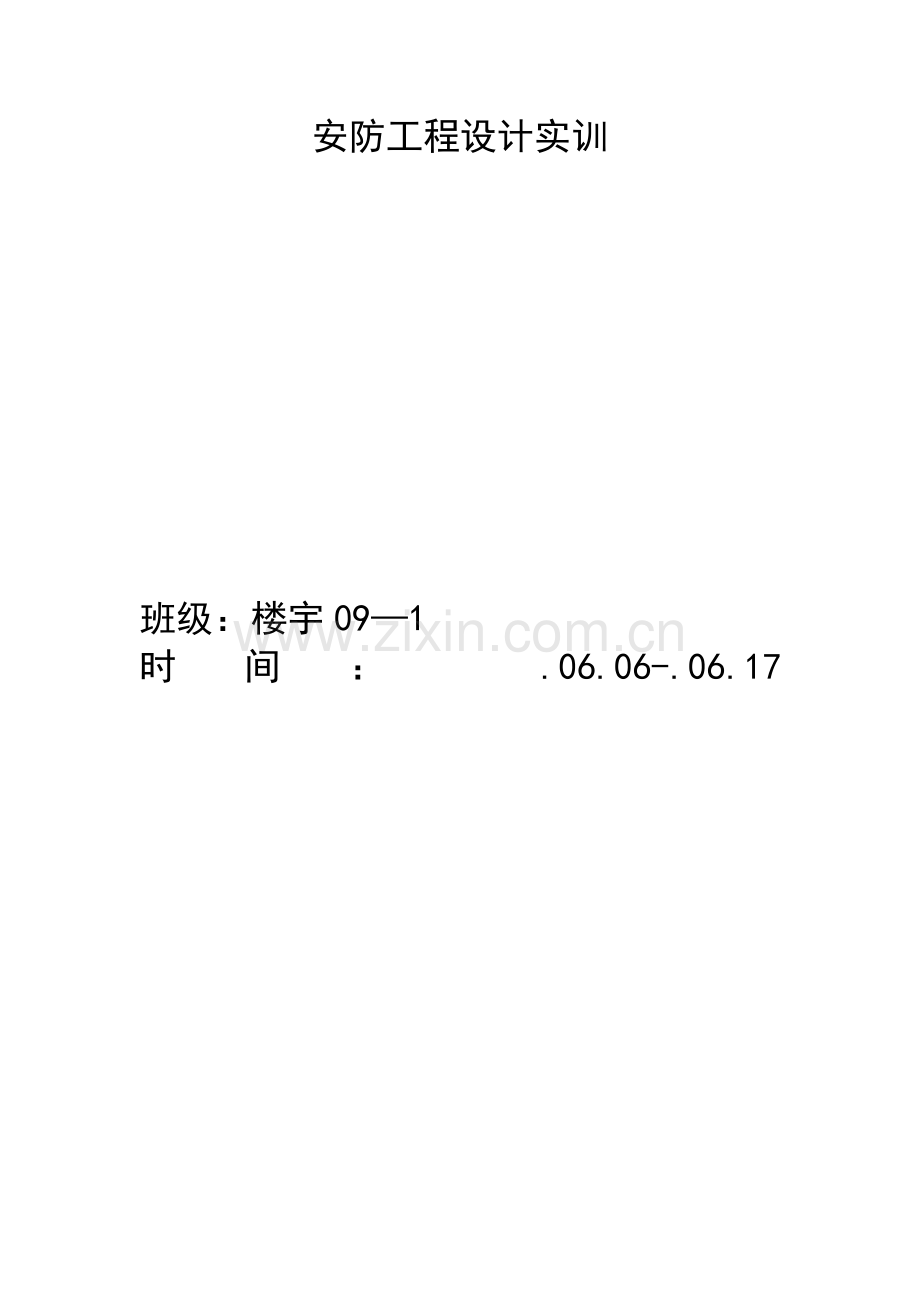

安防工程设计实训

班级：楼宇09—1

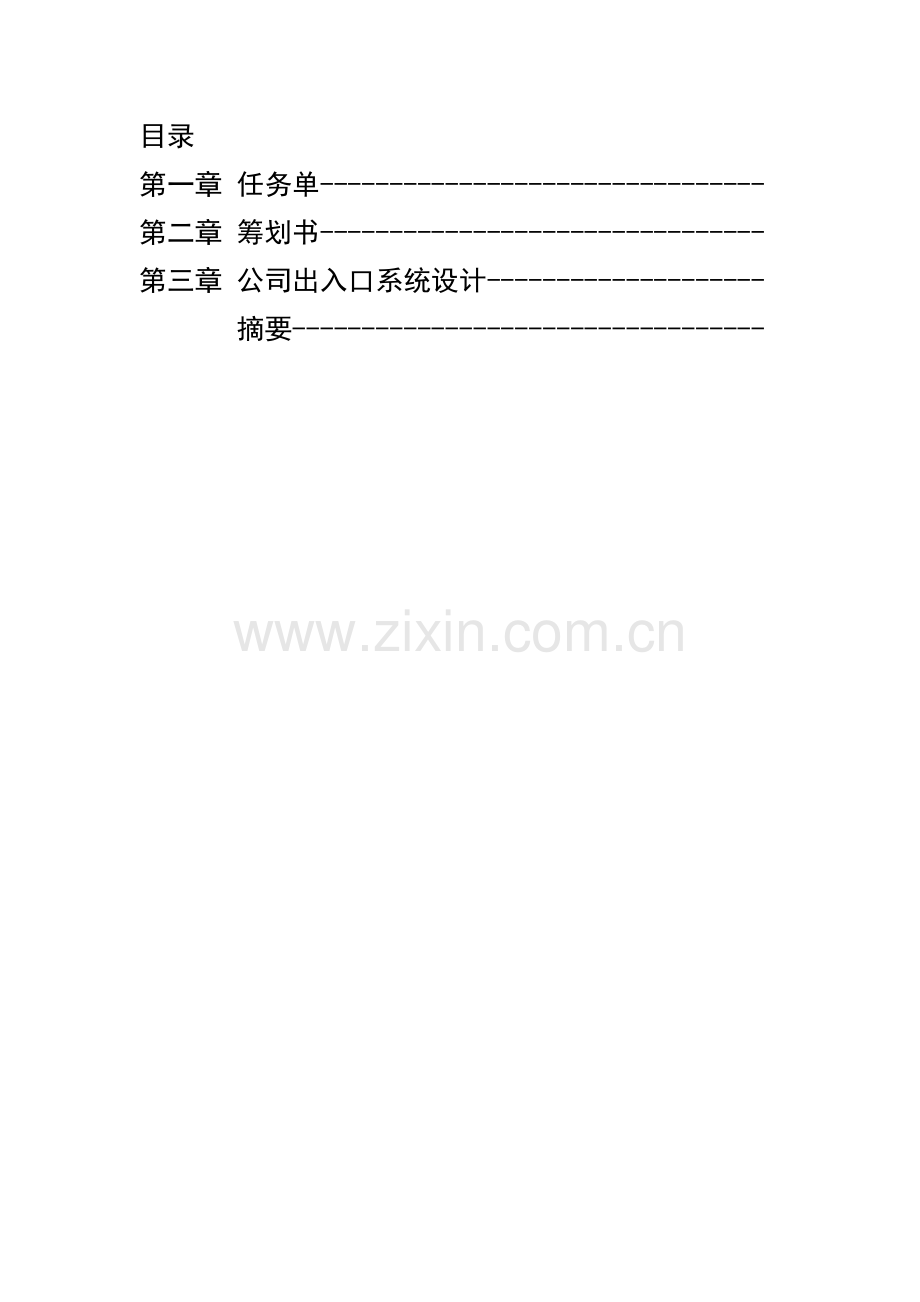

时间： .06.06-.06.17目录
第一章 任务单--------------------------------
第二章 筹划书--------------------------------
第三章 公司出入口系统设计--------------------
摘要----------------------------------
第一章
公司出入口控制系统设计
目： 1.掌握出入口控制系统技术要点与原则规范；
2.掌握出入口控制系统设计内容与环节；
3.完毕公司出入口控制系统初步设计；
器材：多媒体电脑、AutoCAD软件。
内容与环节：
1. 以给定公司管理规定为根据，写出设计任务书
2. 两人一组，互以对方任务书为根据，选定系统型
3. 绘制防区划分示意图、设计平面布置图
4. 绘制系统框图、某些施工图，初步编制工程费用清单
5. 设立系统参数
6. 写出公司出入口控制系统设计总结
第二章
公司出入口控制系统设计筹划书
第一周：
周二——周三：在网上或图书管查找关于出入口控制系统资料。
周 四：到公司实地勘测，记录下所有数据，并依照公司管理规定为根据，写出设计任务书。
周 五：选定系统类型。

第二周：
周 一：依照实地勘测数据绘制防区划分示意图，设计平面布置图。
周二——周三：绘制系统框图、某些施工图，并初步编制工程费用清单。
周 四：设立系统参数。
周 五：写出公司出入口控制系统设计总结。

第三章
XX公司出入口控制系统设计
摘要
对XX公司出入口控制系统应用需求分析，重要是职工进出，考勤。公司原料产品等流动。消防应急、防盗、等特殊状况。因而，重要有两个方面需求：1.出入口管理需要；2. 出入口安全需要。对于管理需要应具备如下基本功能：、进出权限管理，就是对每个通道设立哪些人可以进出，哪些人不能进出。 它方式普通有：密码、读卡（生物辨认）、读卡（生物 辨认）+密码三种方式 。还可以设立进出时段，就是设立可以该通道人在什么时间范畴内可以进出。实时监控功能，系统管理人员可以通过微机实时查看每个门区人员进出状况（同步有照片显示）、每个门区状态（涉及门开关，各种非正常状态报警等）；也可以在紧急状态打开或关闭所有门区。出入记录查询功能，系统可储存所有进出记录、状态记录，可按不同查询条件查询，配备相应考勤软件可实现考勤、门禁一卡通。
安全需要应具备：1异常报警功能，异常状况下可以实现微机报警或报警器报警，如：非法侵入、门超时未关等。2.特殊功能：反潜回功能：就是持卡人必要依照预先设定好路线进出，否则下一通道刷卡无效。本功能是防止持卡人尾随别人进入。防尾随功能：就是持卡人必要关上刚进入门才干打开下一种门。本功能与反潜回实现功能同样，只是方式不同。3. 消防报警监控联动功能：在浮现火警时门禁系统可以自动打开所有电子锁让里面人随时逃生。与监控联动普通是指监控系统自动将有人刷卡时（有效/无效）录下当时状况，同步也将门禁系统浮现警报时状况录下来。4.逻辑开门功能：简朴地说就是同一种门需要几种人同步刷卡（或其他方式）才干打开电控 门锁。电梯控制系统：就是在电梯内部安装读卡器，顾客通过读卡对电梯进行控制，不必按任何按钮。
核心词：公司 门禁控制 系统设计
 门禁系统概述
出入口门禁安全管理系统是新型当代化安全管理系统，它集微机自动辨认技术和当代安全管理办法为一体，它涉及电子，机械，光学，计算机技术，通讯技术，生物技术等诸多新技术。它是解决重要部门出入口实现安全防范管理有效办法。合用各种机要部门，如银行、宾馆、机房、军械库、机要室、办公间,智能化社区， 工厂等。
 在数字技术网络技术飞速发展今天门禁技术得到了迅猛发展。门禁系统早已超越了单纯门道及钥匙管理，它已经逐渐发展成为一套完整出入管理系统。它在工作环境安全、人事考勤管理等行政管理工作中发挥着巨大作用。在该系统基本上增长相应辅助设备可以进行电梯控制、车辆进出控制，物业消防监控、保安巡检管理、餐饮收费管理等，真正实现区域内一卡智能管理。
门禁系统发展

          出入口门禁系统顾名思义就是对出入口通道进行管制系统，它是在老式门锁基本上发展而来。老式机械门锁仅仅是单纯机械装置，无论构造设计多么合 理，材料多么结实，人们总能用通过各种手段把它打开。在出入人诸多通道(象办公室，酒店客房)钥匙管理很麻烦，钥匙丢失或人员更换都要把锁和钥匙一起 更换。为理解决这些问题，就浮现了电子磁卡锁，电子密码锁，这两种锁浮现从一定限度上提高了人们对出入口通道管理限度，使通道管理进入了电子时代，但 随着这两种电子锁不断应用，它们自身缺陷就逐渐暴露，磁卡锁问题是信息容易复制，卡片与读卡机具之间磨损大，故障率高，安全系数低。密码锁问题是 密码容易泄露，又无从查起，安全系数很低。同步这个时期产品由于大多采用读卡某些(密码输入)与控制某些合在一起安装在门外，很容易被人在室外打开锁。 这个时期门禁系统还停留在初期不成熟阶段，因而当时门禁系统普通被人称为电子锁，应用也不广泛。 近来几年随着感应卡技术，生物辨认技术 发展，门禁系统得到了奔腾式发展，进入了成熟期，浮现了感应卡式门禁系统，指纹门禁系统，虹膜门禁
系统，面部辨认门禁系统，乱序键盘门禁系统等各种技术 系统，它们在安全性，以便性，易管理性等方面都各有特长，门禁系统应用领域也越来越广。
1.XX公司出入口控制系统设计
1.1出入口控制系统设计规范
• 1出入口控制系统中使用设备必要符合国家法律法规和现行强制性原则规定。并经法定机构检查或认证合格。
• 2 出入口控制系统工程设计，应符合下列规定：
• 3 依照防护对象风险级别和防护级别、管理规定、环境条件和工程投资等因素，拟定系统规模和构成；依照系统功能规定、出入目的数量、出入权限、出入时间段等因素来拟定系统设备选型与配备。
• 4 出人口控制系统设立必要满足消防规定紧急逃生时人员疏散有关规定。
• 5供电电源断电时系统闭锁装置启闭状态应满足管理规定。
• 6执行机构有效启动时间应满足出入口流量及人员、物品安全规定。
• 7系统前端设备选型与设立，应满足现场建筑环境条件和防破坏、防技术启动规定。
• 8 当系统与考勤、计费及目的引导(车库)等一卡通联合设立时，必要保证出入口控制系统安全性规定。
• 9 系统兼容性应满足设备互换规定，系统可扩展性应满足简朴扩容和集成规定。
1.2系统功能规定
• 2.1出入授权
系统将出入目的记别信息及载体授权为钥匙，并记录于系统中。
应能设定目的出入授权。即：
何时、何出入目的、可出入何出入口、可出入次数和通行方向等权限。
• 2.2系统下列重要操作响应时间应不大于2s
a) 除工作在异地核准控制模式下，从识读某些获取一种钥匙完整信息始至执行某些开始启闭出入口动作时间。
b) 从操作（管理）员发出启闭指令始至执行某些开始启闭出入口动作时间。
c) 从执行异地核准控制后到执行某些开始启闭出入口动作时间。
• 2.3系统校时与计时精度
a) 系统与事件记录、显示及辨认信息关于计时部件应有校时功能
b) 非网络型系记录时精度不低于5s/d；网络型系统中央管理主机计时精度不低于5 s/d，其她与事件记录、显示及辨认信息有拳各计时部件计时精度不低于10 s/d。（每日快（+）或慢（-）若干秒
c) 自检和故障批示
系统及各重要构成某些应有表白其工作正常自检功能，B、C防护级别还应有故障批示功能。
• 2.4报警
系统报警功能分炎现场报警、向操作（值班）员报警、异地传播报警等。
报警信号传播方式或以是有线和/或无线。
报警信号显示可以是可见光显示和/或声音批示。
• 2.5在发生如下状况下，系统应报警：
a)当持续若干次（最多不超过5次，详细次数应在产品阐明收中规定）在目的信息识读设备或管理/控制某些上实行操作时；
b)当未使用授权钥匙而强行通过出入口时；
c)当未经正常操作而使出入口启动时；
d)当强行拆除和/或打开B、C防扩级别识读现场装置时；
e)当C防护级别网络型系统网络连线发生故障时。
• 2.6在发生如下状况时，系统可报警：
a)当防护面上部件受到强烈撞击时；
b)当浮现窃取系统内信息行为时；
c)当遭受工具破坏时。
• 2.7应急启动
系统应具备应急启动办法。如：
a)可以使用制造厂特制工具采用特别办法局部破坏系统部件后，使出入口应急启动，且可迅即修复或更换被破坏某些。
b)可以采用冗余设计，增长启动出入口通路（但不得减少系统各项技术规定）以实现应急启动。
• 2.8批示/显示
系统及各某些应对其工作状态、操作与成果、出入准许、发生事件等给出批示。
批示可采用可见、出声、物体位移和/或其组合等易于被人体感官所察觉各种方式。
a)发光批示/显示
发光批示信息宜采用下列颜色区别：
• 绿色：用以显示“操作对的”、“有效”、“准许”、“放行”等信息，也可以显示“正常”、“安全”等信息。
• 红色：以频率1Hz如下慢闪烁（或恒亮）显示“操作不对的”、“无效”、“不准许”、“不放行”等信息，也可以显示“不正常”等信息；以频率1Hz以上快闪烁显示“报警”、“发生故障”、“不安全”、“电源欠压”等信息。
• 黄（橙）色：如果使用，则用以显示提示、显示、预告、警告等类信息。
• 蓝色：如果使用，则用以显示“准备”、“已进入/已拜别”、“某某些投入工作”等信息。
b)发声批示/显示
报警时发声批示应显示区别于其她发声。
非报警发声批示应是断续；如采用发声与颜色、图形符号复合批示，则应同步发出和停止。
c)图形符号批示/显示
• 2.9软件及信息保存规定
a)除网络型系统中央管理机外，对本原则所规定功能而言，需要所有软件均应保存到固态存贮器中。
b)具备文字界面系统管理软件，其用于操作、提示、事件显示等文字必要是简体中文。
c)除网络型系统中央管理机外，系统中具备编程单元每个微解决模仿，均应设立独立于该 模块硬件监控电路（Watch Dog），实时监测该模块程序与否工作正常，当发现该模块程序工作异常后3s内应发出报警信号和/或向该模块发出复位等控制指令，使其投入正常工作。此操作不应影响系统时钟正常运营，不应影响授权信息及事件信息存贮。
d)当电源不正常、掉电或更换电池时，系统密钥（钥匙）信息及各记录信息不得丢失。
1.3系统选型原则
3.1出人口控制系统应具备安全性、可靠性、开放性、可扩充性和使用灵活性，做到技术先进，经济合理，实用可靠。
3.2规范出入口控制系统工程设计，提高出入口控制系统工程质量，保护公民人身安全和国家、集体、个人财产安全，制定本规范。
3.3出人口控制系统工程建设，应与建筑及其强、弱电系统设计统一规划，依照实际状况，可一次建成，也可分步实行。
1.4系统构造
4.1出入口控制系统重要由识读某些、传播某些、管理／控制某些和执行某些以及相应系统软件构成。系统有各种构建模式，可依照系统规模、现场状况、安全管理规定等，合理选取。
出入口控制系统按其硬件构成模式可分为如下型式：
1一体型：出入口控制系统各个构成某些通过内部连接、组合或集成在一起，实现出入口控制所有功能(图4.0.2—1)。
2分体型：出人口控制系统各个构成某些，在构造上有分开某些，也有通过不同方式组合某些。分开某些与组合某些之间通过电子、机电等手段连成为一种系统，实现出入口控制所有功能 [图4.0.2-2(a)、(b)]。

4.2出入口控制系统按其管理／控制方式可分为如下型式：
1独立控制型：出入口控制系统，其管理与控制某些所有显示／编程／管理／控制等功能均在一种设备(出人口控制器)内完毕(图4.0.3-1)。
2联网控制型：出入口控制系统，其管理与控制某些所有显示／编程／管理／控制功能不在一种设备(出入口控制器)内完毕。其中，显示／编程功能由此外设备完毕。设备之间数据传播通过有线和／或无线数据通道及网络设备实现(图4.0.3-2)。
3数据载体传播控制型：出入口控制系统与联网型出入口控制系统区别仅在于数据传播方式不同，其管理与控制某些所有显示／编程／管理／控制等功能不是在一种设备(出人口控制器)内完毕。其中，显示／编程工作由此外设备完毕。设备之间数据传播通

过对可移动、可读写数据载体输入／导出操作完毕(图4.0.3-3)。

4.3出人口控制系统按现场设备连接方式可分为如下型式：
1单出入口控制设备：仅能对单个出入口实行控制单个出入口控制器所构成控制设备(图4.0.4-1)。
2多余入口控制设备：能同步对两个以上出入口实行控制单个出入口控制器所构成控制设备(图4.0.4-2)。

4.4出入口控制系统按联网模式可分为如下型式：
1总线制：出入口控制系统现场控制设备通过联网数据总线与出入口管理中心显示、编程设备相连，每条总线在出入口管理中心只有一种网络接口(图4.0.5-1)。
2环线制：出入口控制系统现场控制设备通过联网数据总线与出人口管理中心显示、编程设备相连，每条总线在出入口管理中心有两个网络接口，当总线有一处发生断线故障时，系统仍能正常工作，并可探测到故障地点(图4.0.5-2)。
3单级网：出入口控制系统现场控制设备与出入口管理中心显示、编程设备连接采用单一联网构造(图4.0.5-3)。
4多级网：出入口控制系统现场控制设备与出入口管理中心显示、编程设备连接采用两级以上串联联网构造，且相邻两级
络采用不同网络合同(图4.0.5-4)。

依照XX公司状况可以采用总线制系统构成：

详细器件图：
总结：门禁系统设计中容易被忽视问题:
    门禁系统是出入口控制系统通俗称谓，是对人员及物品流动采用控制和管理办法，在普通设计应用中把门禁系统仅仅作为对目的人员管制是不够全面，在公安部GA/T394-《出入口控制系统技术规定》和国标GB50396-《出入口控制系统工程设计规范》中规定该系统必要具备放行、回绝、记录、报警这四个基本要素。门禁系统在安全技术防范中被称为是一种积极式防范系统，该系统不但能对人员及物品流动做出有效授权确认，还能迅速地完毕辨认、判断，及时发出“放行”或“回绝”指令，同步将所有出入信息都被记录保存，如果系统受到威胁和破坏，系统还应具备自身保护和报警功能。 在GB50396-《出入口控制系统工程设计规范》国标中规定了五条为强制性条文，规定必要严格执行。然而在实际项目设计中，有如下问题容易被忽视，甚至导致系统严重缺陷。
