直流电阻测试仪使用说明及注意重点事项.doc

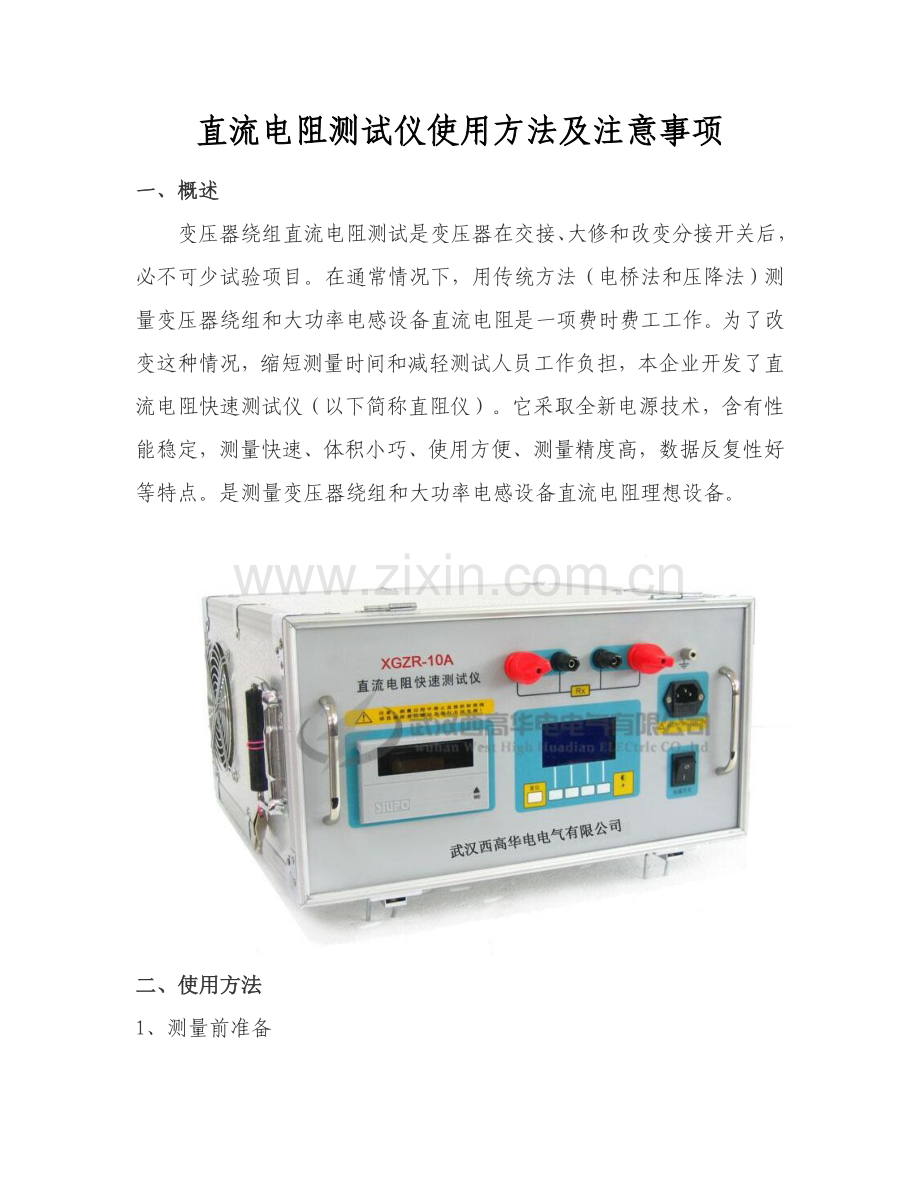

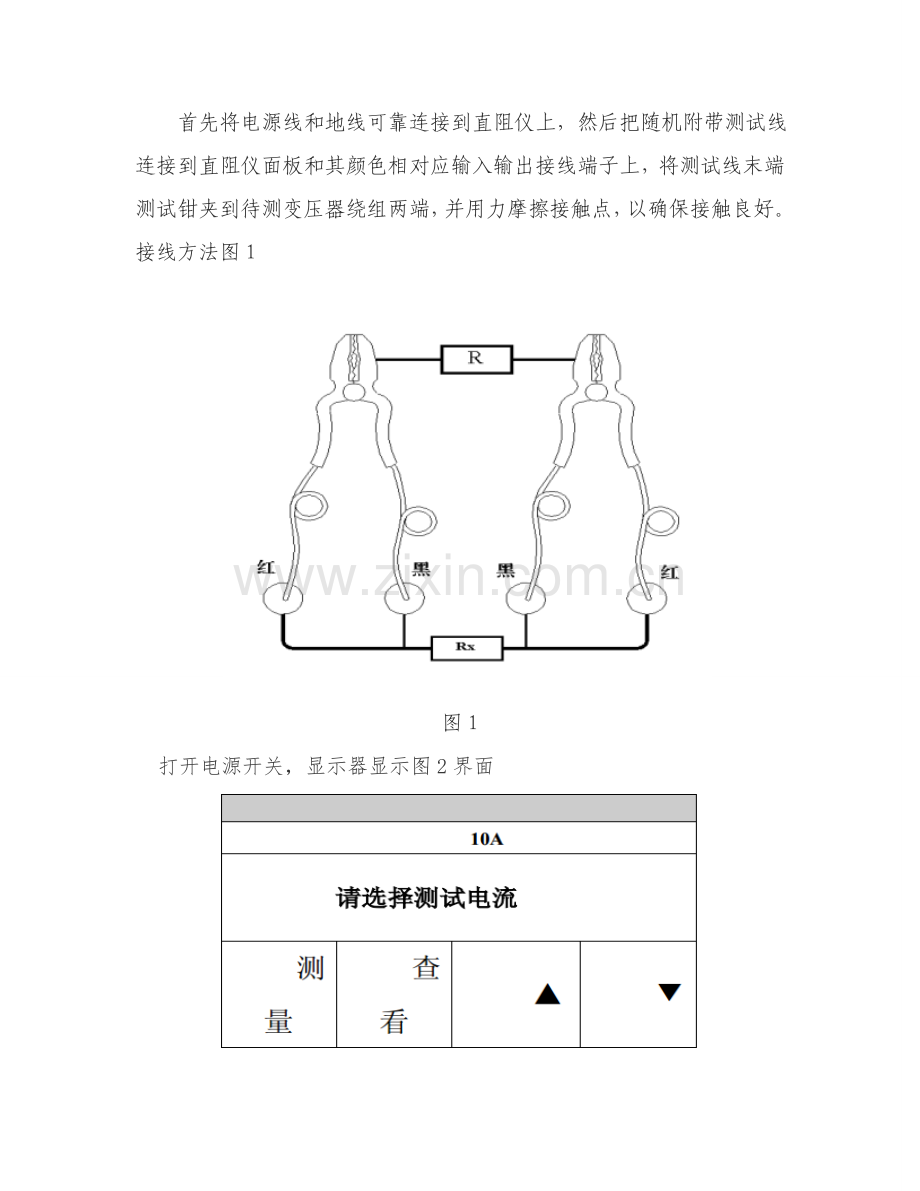

直流电阻测试仪使用方法及注意事项一、 概述变压器绕组直流电阻测试是变压器在交接、大修和改变分接开关后，必不可少试验项目。在通常情况下，用传统方法（电桥法和压降法）测量变压器绕组和大功率电感设备直流电阻是一项费时费工工作。为了改变这种情况，缩短测量时间和减轻测试人员工作负担，本企业开发了直流电阻快速测试仪（以下简称直阻仪）。它采取全新电源技术，含有性能稳定，测量快速、体积小巧、使用方便、测量精度高，数据反复性好等特点。是测量变压器绕组和大功率电感设备直流电阻理想设备。二、 使用方法1、测量前准备 首先将电源线和地线可靠连接到直阻仪上，然后把随机附带测试线连接到直阻仪面板和其颜色相对应输入输出接线端子上，将测试线末端测试钳夹到待测变压器绕组两端，并用力摩擦接触点，以确保接触良好。接线方法图1 图1 打开电源开关，显示器显示图2界面 图2 直阻仪提供了多个不一样测量电流，您能够依据需要按“”和“”键进行选择，请注意每种测量电流最大测量范围，以免出现所测绕组直流电阻大于所选电流最大测量范围，使测量开始后电流达不到预定值，造成直阻仪长时间处于等候状态（具体技术参数请参见技术指标一节）。“查看”键用于查看和打印已经存放测量数据。（详见“数据查看和处理”）。选择好测量方法和测量电流后，按“测量”键开始整个测量过程。2、开始测量： 直阻仪在按下“测量”键后开始对被测绕组充电，并显示图3界面图3 显示器中部显示区将出现一个充电进度条，进度条上部为目前电流值，通常在测量大电感负载时，电流达成稳定需要一定时间，电流值由零向额定值上升。注意：假如充电进度条长时间停滞在某一电流值不再上升，则可能目前绕组电阻值超出了所选电流测量范围，使电流达不到预定值，请按“退出”键退出测量，然后选择小一档电流再试。 当电流达成额定值后，充电结束，直阻仪开始对数据进行采样计算。显示器提醒“正在测量，请稍侯”，计算完成后，所测电阻值将显示在显示器上。待数据稳定后，即能够按“存放”键存放或按“打印”键打印数据。3、结束测量： 测量完成后，按“退出”键退出测量，此时假如是电感性负载，直阻仪将自动开始对绕组放电，显示器提醒“正在放电，请稍候”，并发出蜂鸣音提醒，放电指示消失后，即可拆除测量接线，测试下一绕组。三、 数据查看和处理1、查看数据：在初始界面下按“查看”键将进入数据查看界面，以下图4图4在状态栏上部显示是目前数据总序号和已存放数据总量，您能够经过“”和“”键依次查看存放全部数据。2、打印数据： 假如您想打印存放数据，能够按“打印”键进入打印界面，以下图5图5 打印之前您需要设置需打印数据起始序号和结束序号，使用“ ”键在序号各位之间切换，使用“ ”键改变各位数字大小，设置完成后按“确定”键确定。注意：打印出数据前编号和存放时总序号是不一样，打印时总是以第一个被打印数据开始编号，和总序号无关。这是为了您在存放了不一样绕组各分接电阻值时，能够方便生成各绕组独立测试汇报。3、删除数据： 当您想删除所存放数据时候，在查看界面按“删除”键进入删除界面，以下图6所表示图6直阻仪会问询您想删除哪些数据，按“全部”键将删除存放全部数据，按“目前”键则只删除目前您看到这个数据。按“退出”键则返回查看界面。四、 使用注意事项1、在测量完感性负载时不能直接拆掉测试线，以免因为电感放电危及测试人员和设备安全。本机输出端设有放电电路。关闭输出时，电感会经过仪器泄放能量。一定要在放电指示完成后才能拆掉测试线。2、对于无载调压变压器，不许可测量过程中切换分接开关。3、 测量过程中假如电源忽然断电，本机会自动开始放电，请不要立即拆卸接线，最少等候30 秒钟后才可拆卸接线。4、测量时，其它未测试绕组请勿短路接地，不然会造成变压器充磁过程变慢，数据稳定时间延长。5、开机前请检验电源电压:交流 220V10% 50Hz。6、试验时请确定被测设备已断电，并和其它带电设备断开。7、试验时机壳必需可靠接地。 8、试验时不许可不相干物品堆放在设备面板上和周围。9、更换保险管和配件时，请使用和本仪器相同型号。10、本仪器注意防潮、防油污。
