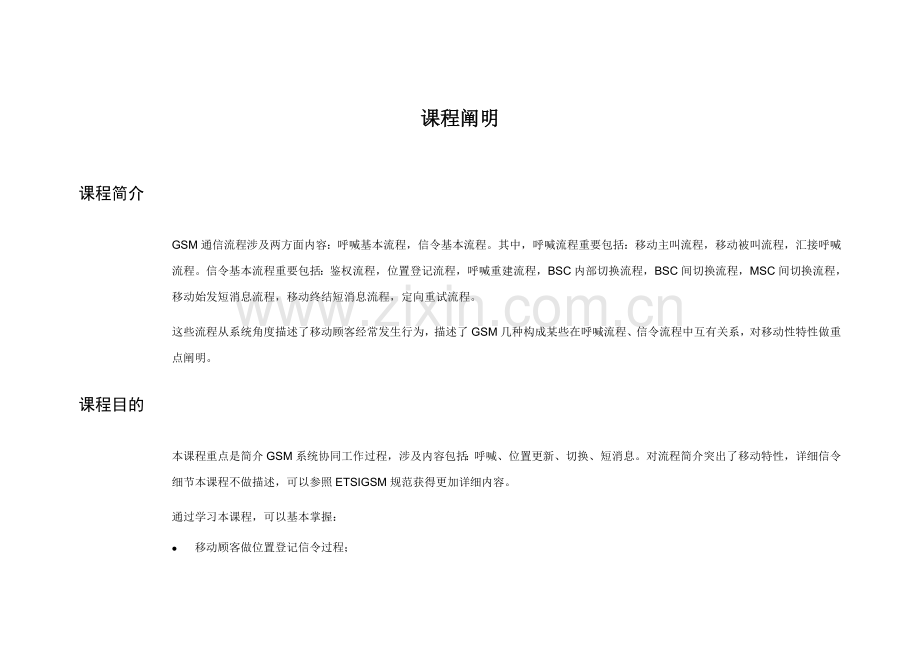

课程阐明课程简介GSM通信流程涉及两方面内容：呼喊基本流程，信令基本流程。其中，呼喊流程重要包括：移动主叫流程，移动被叫流程，汇接呼喊流程。信令基本流程重要包括：鉴权流程，位置登记流程，呼喊重建流程，BSC内部切换流程，BSC间切换流程，MSC间切换流程，移动始发短消息流程，移动终结短消息流程，定向重试流程。这些流程从系统角度描述了移动顾客经常发生行为，描述了GSM几种构成某些在呼喊流程、信令流程中互有关系，对移动性特性做重点阐明。课程目的本课程重点是简介GSM系统协同工作过程，涉及内容包括：呼喊、位置更新、切换、短消息。对流程简介突出了移动特性，详细信令细节本课程不做描述，可以参照ETSIGSM规范获得更加详细内容。通过学习本课程，可以基本掌握：l 移动顾客做位置登记信令过程；l 移动顾客做主叫信令过程；l 移动顾客做被叫信令过程；l MSC做汇接呼喊信令过程；l BSC内切换信令过程；l BSC间切换信令过程；l MSC间切换信令过程；l 呼喊重建信令过程；l 定向重试信令过程。对这些信令流程学习之后，对GSM系统原理睬有更加深刻理解，对每个功能实体（MS，BTS，BSC，MSC，VLR，HLR）功能有更加深刻体会。有关资料第1章 呼喊过程信令分析对一次发生在移动顾客间呼喊来说，信令流程可以分为三个相对独立某些：l 主叫移动顾客某些l 被叫移动顾客某些l 拆线某些1.1 主叫信令流程移动顾客做主叫时信令过程从MS向BTS祈求信道开始，到主叫顾客TCH指配完毕为止。普通来说，主叫通过几种大阶段：接入阶段，鉴权加密阶段，TCH指配阶段，取被叫顾客路由信息阶段。接入阶段重要涉及：信道祈求，信道激活，信道激活响应，及时指配，业务祈求等几种环节。通过这个阶段，手机和BTS（BSC）建立了暂时固定关系。鉴权加密阶段重要涉及：鉴权祈求，鉴权响应，加密模式命令，加密模式完毕，呼喊建立等几种环节。通过这个阶段，主叫顾客身份已经得到了确认，网络以为主叫顾客是一种合法顾客，容许继续解决该呼喊。TCH指配阶段重要涉及：指配命令，指配完毕。通过这个阶段，主叫顾客话音信道已经拟定，如果在背面被叫接续过程中不能接通，主叫顾客可以通过话音信道听到MSC语音提示。取被叫顾客路由信息阶段重要涉及：向HLR祈求路由信息；HLR向VLR祈求漫游号码；VLR回送被叫顾客漫游号码；HLR向MSC回送被叫顾客路由信息（MSRN）。MSC收到路由信息后，对被叫顾客路由信息进行分析，可以得到被叫顾客局向。然后进行话路接续。主叫过程信令流程如背面图所示。A 注意:应当注意是：从VLR到HLR/AUC取鉴权集过程不是必要。VLR到HLR/AUC取鉴权集时，HLR每次送5组，本次使用一组，此外4组保存在VLR中供后续鉴权过程使用。只有当VLR中鉴权集使用完毕，VLR才发起向HLR/AUC取鉴权集过程。此外，如果MSC通过对被叫顾客MSRN分析得知被叫顾客是我局顾客，那么就不会向其他MSC发送初始地址消息（IAI/IAM），而是依照被叫顾客位置区直接告知我局BSC对被叫顾客发起寻呼。如果被叫顾客非我局顾客，则通过信令路由分析，通过恰当链路向目MSC发IAI消息，以建立话路。主叫接入阶段、鉴权阶段重要信令：当顾客输入被叫号码完毕按下发射按纽后，手机（如下以MS代替）将进行一系列动作，一方面MS将在随机接入信道（RACH）向BSS发送信道祈求消息，以便申请一种专用信道（SDCCH），BSC为其分派相应信道成功后，在接入容许信道(AGCH)中通过及时分派消息告知MS为其分派专用信道，随后MS将在为其分派SDCCH上发送一种层三消息-CM业务祈求消息，在该消息中CM业务类型为移动发起呼喊，该消息被BSS透明传送至MSC，MSC收到CM业务祈求消息后，通过解决接入祈求消息告知VLR解决本次MS接入业务祈求，（同步，由于在BSC和MSC之间用到了SCCP有连接服务，为建立SCCP连接，MSC还将向BSC回连接确认消息），收到业务接入祈求后，VLR将一方面查看在数据库中该MS与否有鉴权三参组，如果有，将直接向MSC下发鉴权命令，否则，向相应HLR/AUC祈求鉴权参数，从HLR/AUC得到三参组，然后再向MSC下发鉴权命令。MSC收到VLR发送鉴权命令后，通过BSS向MS下发鉴权祈求，在该命令中具有鉴权参数，MS收到鉴权祈求后，运用SIM卡中IMSI和鉴权算法，得出鉴权成果，通过鉴权响应消息送达MSC，MSC将鉴权成果回送VLR，由VLR 核对MS上报鉴权成果和从HLR获得鉴权参数中成果，如果两者不一致，回绝本次接入祈求，本次呼喊失败；如果两者一致则鉴权通过，鉴权通过后，VLR将一方面向MSC下发加密命令，然后告知MSC该MS本次接入祈求已获通过，MSC通过BSS告知MS业务祈求获得通过，然后MSC向MS下发加密命令，该命令内含加密模式，MS收到此命令并完毕加密后，回送加密完毕消息，到此MS完毕了 整个接入阶段工作。TCH指配阶段、取被叫漫游号码阶段重要信令：通过接入阶段和鉴权加密过程后，主叫顾客合法身份已经得到确认，已经接入了网络，为继续进行呼喊，需要更为详细信息，按照规范，此时MS将发送一种set up消息，在此消息中，携带有被叫号码和主叫标记等更为详细信息，MSC收到此消息后，一方面通过S.I.F.O消息 向VLR查询该顾客有关业务信息，VLR依照本次业务类别和开户时MS已经申请业务信息，决定本次呼喊与否可以继续，如果可以继续，通过完毕呼喊消息向MSC回送该顾客数据，MSC收到该信息后，通过呼喊继续消息，经BSS告知MS呼喊在继续解决之中，然后，依照A接口电路状况，向BSC发送指配祈求消息，在该消息中选定某条A接口电路，BSC收到该指令后，向BTS、MS指定无线资源，MS收到该指令后，占用成功回送分派完毕消息，到此TCH指配阶段完毕，我局无线资源和A接口电路均已成功分派。MSC收到MS上报指配完毕消息后，进行被叫分析，依照被叫号码，寻址到HLR，发送路由信息祈求消息，HLR收到该消息后，依照被叫IMSI查询得到被叫所在VLR，向被叫所在VLR祈求漫游号码，被叫所在VLR在受到祈求漫游号码消息后，为相应MS分派MSRN，然后在祈求漫游号码响应消息中回送给HLR，HLR得到该MSRN后，想主叫所在MSC发送路由信息响应消息，MSC从该消息中得到被叫MSRN，依照MSRN进行局间中继选路，并向被叫所在MSC发送IAI消息。至此主叫信令流程基本结束。1.2 被叫信令流程对移动顾客来说，被叫过程从MSC向BSC发起对被叫顾客寻呼开始，到主叫和被叫通话为止。普通来说，被叫流程通过几种大阶段：接入阶段，鉴权加密阶段，TCH指配阶段，通话阶段。接入阶段重要涉及：手机收到BTS寻呼命令后，信道祈求，信道激活，信道激活响应，及时指配，寻呼响应。通过这个阶段，手机和BTS（BSC）建立了暂时固定关系。鉴权加密阶段重要涉及：鉴权祈求，鉴权响应，加密模式命令，加密模式完毕，呼喊建立。通过这个阶段，被叫顾客身份已经得到了确认，网络以为被叫顾客是一种合法顾客。TCH指配阶段重要涉及：指配命令，指配完毕。通过这个阶段，被叫顾客话音信道已经拟定，被叫振铃，主叫听回铃音。如果这时被叫顾客摘机，主被叫顾客进入通话状态。被叫接入阶段、鉴权阶段重要信令流程当一种端局MSC收到它局发送IAI消息后，为了拟定被叫顾客与否可以接受本次呼喊，MSC会一方面通过S.F.I.C消息向相应VLR查询关于该被叫顾客顾客信息，如果VLR通过查询顾客信息，发现该顾客可以接受本次呼喊(未关机且容许接受呼喊)，会向MSC发送寻呼命令消息，在该消息中，具有顾客位置信息（LAI），MSC收到此信息后，查询数据，得到控制此位置区BSC信令点编码，向相应BSC下发寻呼命令，BSC告知所控制BTS在寻呼信道（PCH）下发寻呼消息。手机始终在侦听该信道，当收到寻呼自身消息后，在随机接入信道（RACH）上报寻呼响应消息，（由于在A接口用到了SCCP有连接服务，因此寻呼响应同步被视为SCCP连接建立祈求消息，MSCSCCP层相应应当回一种连接证明消息），同步MSC向VLR发送解决接入祈求消息，VLR一方面启动鉴权流程，查看该顾客鉴权参数组，如果VLR中没有该顾客鉴权三参组，VLR会发起向HLR取鉴权参数过程（详细过程可以参见主叫顾客接入过程中鉴权过程），否则VLR会直接向MSC发送启动鉴权消息，在启动鉴权消息中具有该顾客一种鉴权三参组（RAND，KC，SERS），MSC收到该消息后，会继续告知相应BSC、BTS下发鉴权命令，MS收到鉴权祈求后，依照SIM卡中KI，计算出相应SERS，之后，将SERS在鉴权响应消息中上报MSC，MSC回送至VLR，VLR收到鉴权响应消息后，核对上报SERS和从HLR得到三参组中SERS与否一致，如果一致，向MSC发送接入祈求接受消息，告知MSC该顾客本次接入祈求被接受。并通过完毕呼喊消息向MSC回送被叫顾客信息；如果不一致，本次呼喊将被回绝。被叫TCH指配阶段、通话阶段重要信令流程：MSC收到完毕呼喊消息后，向BSS侧发送SETUP消息，提示将建立呼喊，MS收到该消息后，回送呼喊证明消息，之后，MSC选取相应A接口电路，向相应BSC发送指配祈求消息 ，BSC依照资源状况分派相应无线资源，并告知MS，MS占用成功后回送指配完毕消息，同步被叫MS开始震铃，向其所在MSC回震铃消息，该MSC向主叫所在MSC回地址全消息，主叫所在MSC向MS发送被叫震铃消息，此时主机顾客可以听到回铃音；被叫顾客如果决定接受本次呼喊，按应答按纽，此动作被手机翻译成为CONNECT消息，向MSC发送，MSC收到该消息后，向主叫MSC发送应答消息（ANC），主叫MSC收到此消息后，向主叫MS发送连接建立祈求消息，主叫MS相应向主叫所在MSC回连接证明消息，此消息经被叫MSC传送至被叫MS，于是，本此呼喊开始通话，双方进行通话。1.3 拆线某些拆线某些相对而言是个很独立过程，不论是主叫先发起还是被叫先发起，流程基本是类似：拆线、释放、释放完毕、清除、清除完毕，不同之处仅在于互换局之间TUP消息略有不同。主叫先拆线：在拆线阶段，手机顾客挂机动作被手机转换为拆线消息（Disconnect）,经BTS、BSC向MSC传送，MSC收到拆线祈求之后，有两个动作：向BSC下发释放命令（Release）；同步MSC需要向被叫所在MSC发送前向拆线TUP消息祈求。此后，主叫方和被叫方拆线过程将分别进行：主叫所在MSC在收到拆线消息后，一方面向MS发送DTAP消息REALSE命令，MS去活本次呼喊占用所有信道，并发送释放完毕消息确认，网络侧则会在本端释放所占信道以便可以分派给其他呼喊连接使用；之后，MSC向BSS发送BSSMAP消息CLEAR COMMAND，批示应当释放无线资源，BSS收到CLEAR COMMAND 消息后，开始清除无线接口，同步将分派给本次呼喊地面资源均标示为空闲，向MSC发送CLEAR COMPLETE ，MSC收到CLEAR COMPLETE 消息后，释放地面资源。被叫所在MSC收到CLF消息后，向主叫所在MSC会释放保护消息，同步启动我局资源释放流程：MSC向MS发送DTAP消息REALSE命令，MS去活本次呼喊占用所有信道，并发送释放完毕消息确认，网络侧则会在本端释放所占信道以便可以分派给其他呼喊连接使用；之后，MSC向BSS发送BSSMAP消息CLEAR COMMAND，批示应当释放无线资源，BSS收到CLEAR COMMAND 消息后，开始清除无线接口，同步将分派给本次呼喊地面资源均标示为空闲，向MSC发送CLEAR COMPLETE ，MSC收到CLEAR COMPLETE 消息后，释放地面资源。被叫先挂机：1.4 移动呼喊移动（主叫、被叫在同一种MSC内）1.5 移动呼喊移动（主叫、被叫在不同MSC内，拆线过程略）1.6 移动呼喊固定顾客1.7 固定顾客呼喊移动顾客（经GMSC到VMSC）1.8 固定顾客呼喊移动顾客(PSTN直接与VMSC相连,VMSC兼做GMSC)1.9 呼喊过程异常流程：VLR返回一种否定“访问祈求消息”1.10 呼喊过程异常流程：移动顾客不容许呼出1.11 呼喊过程异常流程：移动顾客话音信道分派失败1.12 呼喊过程异常流程：对被叫移动顾客选路失败1.13 呼喊过程异常流程：从被叫顾客所在局收到TUP失败信号1.14 呼喊过程异常流程：被叫顾客关机被叫顾客MSB已关机，则在VLR中设立了IMSI分离标志，那么HLR祈求MSRN时，VLR因该MS已有分离标志而作MSRN分派失败。HLR则返回一种“MSRN祈求”否定成果.1.15 呼喊过程异常流程：VLR批示被叫顾客不也许接入如果VLR收到来话顾客不也许接入，如该顾客呼喊被禁止或VLR收到非盼望值时，则本次呼喊释放。1.16 呼喊过程异常流程：无寻呼响应1.17 呼喊过程异常流程：被叫顾客忙1.18 呼喊过程异常流程：被叫侧无线话务信道指配失败1.19 呼喊过程异常流程，MS-B久叫不应如果被叫久叫不应，则网络对主叫和被叫启动清除过程。1.20 呼喊过程异常流程：释放异常1.21 顾客早释移动顾客无拨号早释。在呼喊接续解决过程中顾客也许早释，早释发生时，MS发出“断连”信号(discconect)发向网络，网络在呼喊解决不同阶段接受到该“断连”消息即进入释放解决，释放呼喊。释放过程信号 流程参见正常释放状况。小结本节课重要描述了移动顾客呼喊过程信令流程，涉及移动主叫，移动被叫，汇接呼喊。应当可以掌握各种呼喊过程信令流程，如移动呼喊固定顾客，固定顾客呼喊移动顾客，TMSC汇接呼喊过程信令流程。对各种异常流程应当有一定结识，特别是资源释放过程。第2章 鉴权2.1 鉴权原理和操作机制鉴权是通过比较MS提供鉴权响应和AUC提供鉴权三参数组之间与否一致进行判断，通过鉴权，可以防止非法顾客（例如盗用IMSI和KI复制而成卡）使用网络提供服务。一方面明确MS中SIM卡和AUC中存贮信息：l SIM卡中：固化数据：IMSI，Ki，A3、A8安全算法。这些内容不会更改。暂时网络数据TMSI，LAI，Kc，被禁止PLMN业务有关数据l AUC中：用于生成随机数(RAND)随机数发生器鉴权键Ki各种安全算法，这些安全算法和 SIM卡中算法相一致。AUC基本功能是产生三参数组(RAND、SRES、Kc)，其中：l RAND由随机数发生器产生；l SRES由RAND和Ki由A3算法得出；l Kc由RAND和Ki用A8算出。三参数组产生后存于HLR中。当需要鉴权时，由MS所在服务区MSC/VLR从HLR中装载至少一套三参数组为此MS服务。详细到某次鉴权时，如果此时VLR中尚有该MS三参组（或者容许重复使用三参组），则HLR不参加鉴权过程，VLR直接向MS下发鉴权命令；如果VLR中已经没有该MS 三参组，则需一方面向HLR取三参组。2.2 鉴权执行控制过程2.3 VLR鉴权时异常状况小结本节课重要描述了鉴权过程。鉴权是数字网络区别与模仿网络重要特性之一。通过鉴权，系统可觉得合法顾客提供服务，对不合法顾客回绝服务。通过本课学习，重要理解鉴权原理、鉴权中心作用、系统判断非法顾客根据。第3章 位置更新3.1 位置更新类型l 正常位置更新l 周期位置更新l IMSI附着/分离当HLR被置于故障批示时，VLR收到MS发出业务操作3.2 成功操作3.2.1 位置更新仅涉及VLRMS进入新位置区，新旧位置区在同一MSC覆盖区域内，即VLR并未变化。3.2.2 位置更新涉及VLR和HLR涉及下列状况：MS处在新VLR位置区域，因此该位置区必要更新到HLRMS初次登记到网络位置在VLR登记后有关网络数据已经丢失，此时MS必要使用IMSI标记自己。文中：LAIO=旧LAI号，LAIN=新LAI号3.2.3 位置更新时使用前一种VLR分派TMSI来标记当MS进入新VLR(VLR2)位置区，祈求位置更新时使用是前一种VLR(PVLR)分派TMSI来标记自己为得到该MS 鉴权三参组，VLR2需要懂得该MS归属HLR地址信息，VLR2可以从IMSI分析得到该信息，为了得到该MS“IMSI”，VLR2需要同PVLR通信，故此时位置更新将涉及VLR2，PVLR和HLR3.2.4 IMSI分离(或关机)3.2.5 IMSI接入IMSI重新进入活动状态，而位置自从IMSI分离后已变化，则如6.2.那样通过位置更新过程来完毕；如位置自从IMSI分离后未变化，则IMSI接入过程通过如下描述完毕：(本过程仅在VLR中已设立了“IMSI分离”标志之后使用)3.3 异常状况3.3.1 位置更新时，VLR不结识TMSI当MS以TMSI标记自己，但VLR不结识该TMSI，则VLR一方面规定MS进行鉴权，此鉴权过程可参见“鉴权异常状况”，鉴权成功后，接着位置更新如“位置更新成功操作”那样来完毕。3.3.2 位置更新不接受 （以仅在VLR完毕位置更新为例）小结本课简介了位置更新有关内容。学习本课后，应掌握位置更新因素、分类，重要流程。明确位置更新和切换区别。第4章 切换4.1 切换起因：(1) 无线原则l 信号质量l 场强MS和/BTS接受电平l MSBTS距离l 改进干扰与功率控制（选取在保证正常通信质量状况下切换社区以尽量减少MS传播功率从而改进干扰）(2) 网络原则l 话务负荷（防止社区拥塞，均化话务；但扰乱了社区规划并增长了对周边区域干扰强度)，只在浮现特殊事件，局部地区产生峰值时暂时使用，如举办运动会，交易会，发生了自然灾害时等。l O&M因素，应操作维护方面需要4.2 切换启动方式(1) BSC依照管理原则而检测到无线传播因素而执行切换判决l MS测量周边邻近社区下行信号电平和质量，以搜寻可供选取BTS，并将成果报告正在服务BTSl 正在服务BTS对MS上行信号电平，质量和距离进行测量l MS测量成果与BTS测量成果送往BSC进行解决，BSC依照传播质量原则作出切换判决(2) MSC询问切换候选人由于MSC业务因素，MSC但愿拟定与否可以切换到MS所指定社区，则MSC发“切换候选者询问”消息到BSS，但愿BSS辨认在某一特定社区可以切换到另某些社区切换候选者数目，消息中包括最大候选者数目。4.3 切换类型(1) 内部切换由BSS控制进行，MSC不参加介入切换控制过程；BSS仅在切换完毕后发送“切换完毕消息”到MSC。内部切换有几种类型：l 社区内切换同一种无线频道话务信道之间不同无线频道之间l 同基站内社区间切换(2) 外部切换（MSC参加控制切换过程）l 同MSC内不同基站间切换l 同PLMN不同MSC之间基站间切换l 不同PLMN基站间切换，GSM未定义4.4 控制流程（以BSS启动“切换祈求批示”为例）4.4.1 同MSC基站间切换4.4.2 PLMN内不同MSC之间基站间切换l 局间切换GSM定义为两种切换基本切换最初MSC（MSCA）移动顾客MS需要切换到另一种MSC（MSCB）基站去，MSCA主控这个切换后续切换同一种接续在基本切换之后，已在MSCBMS又需切换到另一种MSC（MSCB）或重新返回到MSCA，此类切换解决谓之“后续切换”l 无论是“基本切换”还是“后续切换”，MSCA始终处在主控位置，基本切换原理如下：4.4.3 局间切换解决小结本课简介了切换有关内容。学习本课后，应掌握切换起因，切换分类，对于各种切换所涉及到实体、每个实体在切换中作用有一定结识。第5章 短消息流程短消息有关网络实体：SMS-GMSC：Gateway MSC for Short Message Service 短消息关口MSC，可以 直接从短消息中心接受短消息，可以从HLR获取路由信息和短消息信息，并将短消息传递给VMSC。SMS-IWMSC：Interworking MSC for Short Message Service，在PLMN内部可以接受短消息并提交给短消息中心。详细信息可查阅规范：GSM03405.1 移动始发短消息基本流程对于手机来说，移动始发短消息和移动终结短消息是完全独立两个过程，移动始发短消息从手机接入系统开始，到收到短消息中心发来发送成功为止。手机将短信发送给VMSC，VMSC依照短信中携带短消息中心标记号，将短信提交给IWMSC，由IWMSC提交短信中心。移动始发短消息可以分为如下几种过程：l 接入和鉴权加密l 发送短消息到短消息中心l 短消息中心向手机报告发送成果。其中接入和鉴权加密过程和移动顾客主叫相应过程一致。下图是移动始发短消息流程图。5.2 移动终结短消息基本流程移动终结短消息过程与移动顾客被叫过程类似，短消息中心将收到短消息发送给SMS-GMSC，SMS-GMSC向HLR获得为发送短消息所必须路由信息，然后将短信传送给短信接受者所在MSC，由MSC将短消息发送给手机。整个过程涉及取路由信息，寻呼，接入和寻呼响应，鉴权加密，短消息传送，最后向短消息中心报告接受成果，这个成果经SMS_GMSC分别送HLR和短消息中心，由短消息中心回送始发短消息顾客。下图为移动终结短消息流程图。5.3 短消息案例现象描述：A地新建MSC，顾客反映短消息收发有如下几种 不成功状况：（所有手机均为A地本地手机，A地手机使用B地短信中心）(1) 本MSC内两个手机互相收发短消息，发方显示发送失败，接受方无法收到短消息；(2) 本MSC内手机向其她MSC内手机发送短消息，发方显示发送失败，但接受方能正常收到短消息；(3) 其她MSC内手机向我MSC内手机发送短消息，发方显示发送成功，但接受方事实上收不到短消息。解决过程通过跟踪链路上与短消息关于消息，发现本MSC可以收到从短消息中心发过来forward short message消息，但发出此消息OPC并不是MTP目信令点表中所配备短消息中心SPC，通过询问，该OPC是B地MSC1SPC，由于咱们MSC与该MSC没有任何关连，因此MTP目信令点表中并未配备该DPC，将该DPC添加后，所有短消息收发均正常。因素分析：其中：A地华为MSC2对B地短消息中心使用DPC+SSN方式寻址，DPC为B地短信DPC，该消息发往HSTP，通过HSTP转到B地短信，而由于B地短信与HSTP没有直达链路，所有短信中心发出消息都是通过B地MSC1进行转接，短信中心寻址方式为DPC+GT（DPC为B地MSC1DPC），从B地短信中心发出forward short message消息通过B地MSC1进行翻译后，以DPC寻址方式继续发往目MSC，但该消息OPC已经变成了B地MSC1信令点；由于A地华为MSC2MTP目信令点表中没有配备该DPC数据，因此A地华为MSC2收到MTP层该消息后，做失败解决，并不会进行进一步SCCP层分析解决，因此导致了如下几种失败状况：(4) A地华为MSC2内手机向其她MSC内手机发短消息，该消息可以正常发到B地短消息中心，因此被叫手机可以正常收到该短消息，但由于A地华为MSC2不能正常收到短消息中心发来发送确认，因此手机显示发送失败；(5) A地华为MSC2内手机向本MSC内手机发送短消息，该短消息能送到B地短消息中心，短消息送至我MSC后，我MSC无法正常接受，因此被叫手机无法接受短消息，而发送确认消息我MSC也无法正常接受，因此发送方手机显示发送失败，同步接受方无法收到该短信；(6) 其她MSC手机向我MSC内手机发送短消息，发送方由于可以收到该短消息中心发送确认，因此发送方显示发送成功，但我MSC无法正常接受短消息中心发过来短消息，因此被叫手机无法收到短消息。从上面案例中咱们可以清晰看出：短消息始发和短消息终结是两个完全独立过程，因此A地手机顾客始终要通过B地短消息中心发送短消息，但不一定只从B地短消息中心接受短消息。手机所显示与否对的发送，事实上是依照SC所回答deliver-report消息决定，无法对的收到该消息，手机会显示发送失败。小结本节课描述了短消息基本流程，短消息网络和GSM网络，PSTN网络顾客同步提供服务。学习本节内容，应基本掌握短消息流程。第6章 呼喊重建和定向重试流程6.1 呼喊重建基本流程呼喊重建指移动顾客进入通话状态后，由于无线方面因素，在较短时间（8秒钟）内与BTS失去联系，即BTS没有收到该手机测量报告，手机就发起一种呼喊重建过程，试图恢复此前通话。呼喊重建功能是一项有效减少呼损率功能。当顾客在穿越隧道或BTS突然瘫痪时，会在一段时间内与基站失去联系，在这种状况下，手机会再次捕获信道，重新发起呼喊重建祈求。如果MSC支持呼喊重建功能，就可以直接将本次新建立信道与原有呼喊连接起来，从而实现继续保持呼喊，有效减少呼损目。呼喊重建涉及如下几种过程：接入过程，重新指配话音信道过程。重新指配话音信道时指配命令与第一次指配话音信道时指配命令不同。呼喊重建一种简朴流程如下所示。6.2 定向重试基本流程定向重试指：在指配过程中，往往由于某些因素，如社区拥塞、没有无线资源可以分派，会发生指配失败状况。而在手机当前服务社区资源紧张同步，它临近社区也许有充分资源可以运用。为了提高呼喊接通率，减少呼损率，GSM系统提出了定向重试方案。定向重试是指在手机指配过程中，在当前服务社区资源紧张状况下，直接为手机分派临近社区业务信道，借用切换流程，将手机切换到临近资源充分社区，从而顺利完毕指配流程过程。因而定向重试可以以为是一种特殊切换。定向重试在实际中用很强实用性，它可以动态调配社区间话务量，实现社区互助。特别是解决某些紧急突发性事件，更能体现它优越性。例如某社区由于某种因素（如召开大型博览会）导致话务量突然上升，在既有社区规划不变状况下，会导致呼损率急速上升。而通过定向重试可以将一某些话务量引导到此社区临近社区，从而减低此社区压力，大幅度减少呼损率。小结本节课描述了呼喊重建和定向重试基本原理和信令流程。呼喊重建和定向重试可以减少移动网掉话率，提高服务质量。学习本课程，应基本掌握呼喊重建和定向重试意义以及基本信令流程。习题及答案1. 简朴给出移动顾客呼喊固定顾客接通过程流程图2. 请阐明MSRN在移动顾客呼喊过程中作用。漫游号码（MSRN）在接续被叫过程中使用。主叫侧MSC向被叫归属HLR发起祈求路由信息；被叫归属HLR向被叫当前所在VLR祈求漫游号码；被叫当前所在VLR分派给该顾客一种漫游号码返回被叫归属HLR；被叫归属HLR向主叫MSC回送路由信息。主叫MSC依照路由信息将呼喊接续到被叫当前MSC，被叫MSC依照主叫MSC发送漫游号码到VLR中查找被叫，建立连接。然后释放漫游号码。3. 阐明切换和位置更新区别。切换是在通话过程中由于通信质量因素由BSC依照切换判决算法而决定行为，其目是提高通信质量。位置更新是由于手机发现SIM卡中保存位置区与当前系统位置区不一致而发起行为，其目是更新手机在网络中位置。4. 给出周期性位置更新信令流程；5. 简朴给出BSC间切换信令流程。6. 给出移动顾客始发短消息信令流程。7. 阐明呼喊重建流程发起因素和意义。呼喊重建指移动顾客进入通话状态后，由于无线方面因素，在8秒钟内与BTS失去联系，即BTS没有收到该手机测量报告，手机就发起一种呼喊重建过程，试图恢复此前通话。呼喊重建在无线覆盖不是较好地方意义很大，可以减少掉话率，提高服务质量。8. 阐明定向重试流程发起因素和意义。在指配过程中，往往由于某些因素，如社区拥塞、没有无线资源可以分派，会发生指配失败状况。而在手机当前服务社区资源紧张同步，它临近社区也许有充分资源可以运用。为了提高呼喊接通率，减少呼损率，GSM系统提出了定向重试方案。定向重试在实际中用很强实用性，它可以动态调配社区间话务量，实现社区互助。特别是解决某些紧急突发性事件，更能体现它优越性。例如某社区由于某种因素（如召开大型博览会）导致话务量突然上升，在既有社区规划不变状况下，会导致呼损率急速上升。而通过定向重试可以将一某些话务量引导到此社区临近社区，从而减低此社区压力，大幅度减少呼损率。附录一 DTAP消息移动管理（MM）消息消息名传递方向功能鉴权回绝 Authentication rejectNetwork to MS向MS指明鉴权已经失败鉴权祈求 Authentication requestNetwork to MS网络启动MS鉴权鉴权响应 Authentication responseMS to Network将计算出鉴权响应SRES传送网络CM重建祈求 CM Re-establishment requestMS to Network若前一种连接失败，MS祈求重建一种连接CM业务接受 CM service acceptNetwork to MS网络向MS指明已经接受祈求业务CM业务回绝 CM service rejectNetwork to MS网络向MS指明不能提供祈求业务CM业务祈求 CM service requestMS to NetworkMS祈求连接管理（CM）子层实体业务辨认祈求 Identity requestNetwork to MS网络祈求MS提供标记辨认响应 Identity responseMS to NetworkMS提供标记给网络IMSI分离批示 IMSI detach indicationMS to Network在网络中设立此MS处在非活动状态位置更新接受 Location updating acceptNetwork to MS网络告知MS位置更新或IMSI附着已经完毕位置更新回绝 Location updation rejectNetwork to MS网络告知MS位置更新或IMSI附着失败位置更新祈求 Location updating requestMS to NetworkMS祈求位置更新或IMSI附着MM状态 MM-Status双向向另一方报告错误状况TMSI再分派 TMSI reallocation commandNetwork to MS网络再分派一种新TMSI给MSTMSI再分派完毕 TMSI reallocation completeMS to NetworkMS告知网络一种新TMSI再分派已经发生附录二 DTAP消息呼喊控制（CC）消息提示Alerting被叫MS到网络或网络到主叫MS告知对方已经提示被叫顾客呼喊证明 Call conficmed被叫MS到网络被叫顾客证明一种来话祈求呼喊进行 Call proceeding网络到主叫MS网络表白主叫顾客所祈求呼喊建立信息已经接受到连接Connect被叫MS到网络或网络到主叫MS表白被叫顾客已经接受呼喊连接证明Connect acknowledge网络到被叫MS或主叫MS到网络表白MS已经获得呼喊紧急建立Emergency setupMS到网络MS启动紧急呼喊建立进展Progress网络到MS表白一种呼喊进展建立Setup双向启动呼喊建立修改Modify双向祈求变化一种呼喊负载能力修改完毕Modify complete双向表白呼喊负载能力变化已经完毕修改回绝Modify reject双向表白呼喊负载能力变化已经失败顾客信息User information双向MS发送到远端顾客信息或网络发送远端顾客信息断连Disconnect双向MS祈求清除端对端连接或网络指明端对端连接被清除释放Release双向表白发送方准备释放业务标记符TI释放完毕Release complete双向表白发送方已经释放TI，且接受方将释放TI拥塞控制 Congestion control双向表白在发送顾客信息消息时流量控制建立和终结告知 Notify双向指明关于一种呼喊信息启动DTMF Start DTMFMS到网络网络祈求将包括数字转变成DTMF音调启动DTMF证明Start DTMF acknowledge网络到MS指明网络已经成功地将包括数字转变成DTMF音调启动DTMF回绝Start DTMF reject网络到MS表白网络不接受将包括数字转变成DTMF音调祈求状态Status双向报告错误状况状态查询Status enquiry双向祈求同层层3实体发送Status消息停止DTMF Stop DTMFMS到网络停止发送DTMF音调到远端顾客停止DTMF证明 Stop DTMF acknowledge网络到MS表白DTMF音调发送已经停止附录三 BSSMAP消息无连接消息消息名传递方向功能阻塞BLOCKBSS to MSC向MSC指明特定陆地资源阻塞阻塞证明BLOCKING ACKNOWLEDGEMSC to BSS指明有关电路中业务已经被移去介闭UNBLOCKBSS to MSC指明特定陆地资源可恢复服务介闭证明UNBLOCKING ACKNOWLEDGEMSC to BSS指明有关电路已经恢复服务切换已执行HANDOVER PERFORMEDBSS to MSC指明BSS已经执行了一种内部切换切换候选者询问HANDOVER CANDIDATE ENQUIREMSC to BSSMSC查询正在某个社区中工作MS与否可以切换到其她社区切换候选者询问响应HANDOVER CANDIDATE RESPONSEBSS to MSC指明候选MS数目资源祈求RESOURCE REQUESTMSC to BSSBSS祈求当前特定社区中空闲资源资源批示RESOURCE INDICATIONBSS to MSC响应资源祈求消息寻呼PAGINGMSC to BSS告知BSS在对的社区发送寻呼消息复位RESET双向指明发送方发生了故障复位证明RESET ACKNOWLEDGE双向指明发
