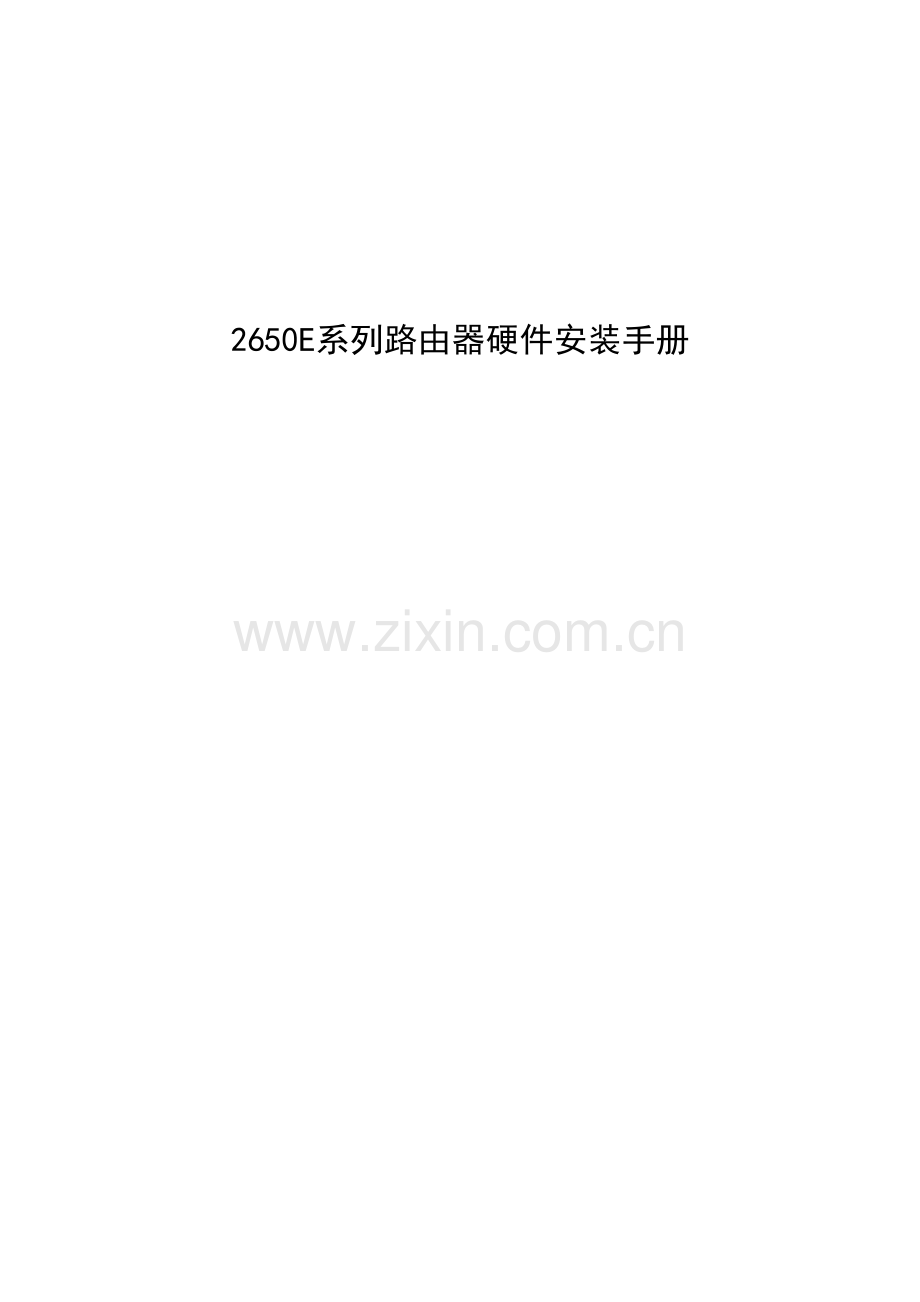

2650E系列路由器硬件安装手册

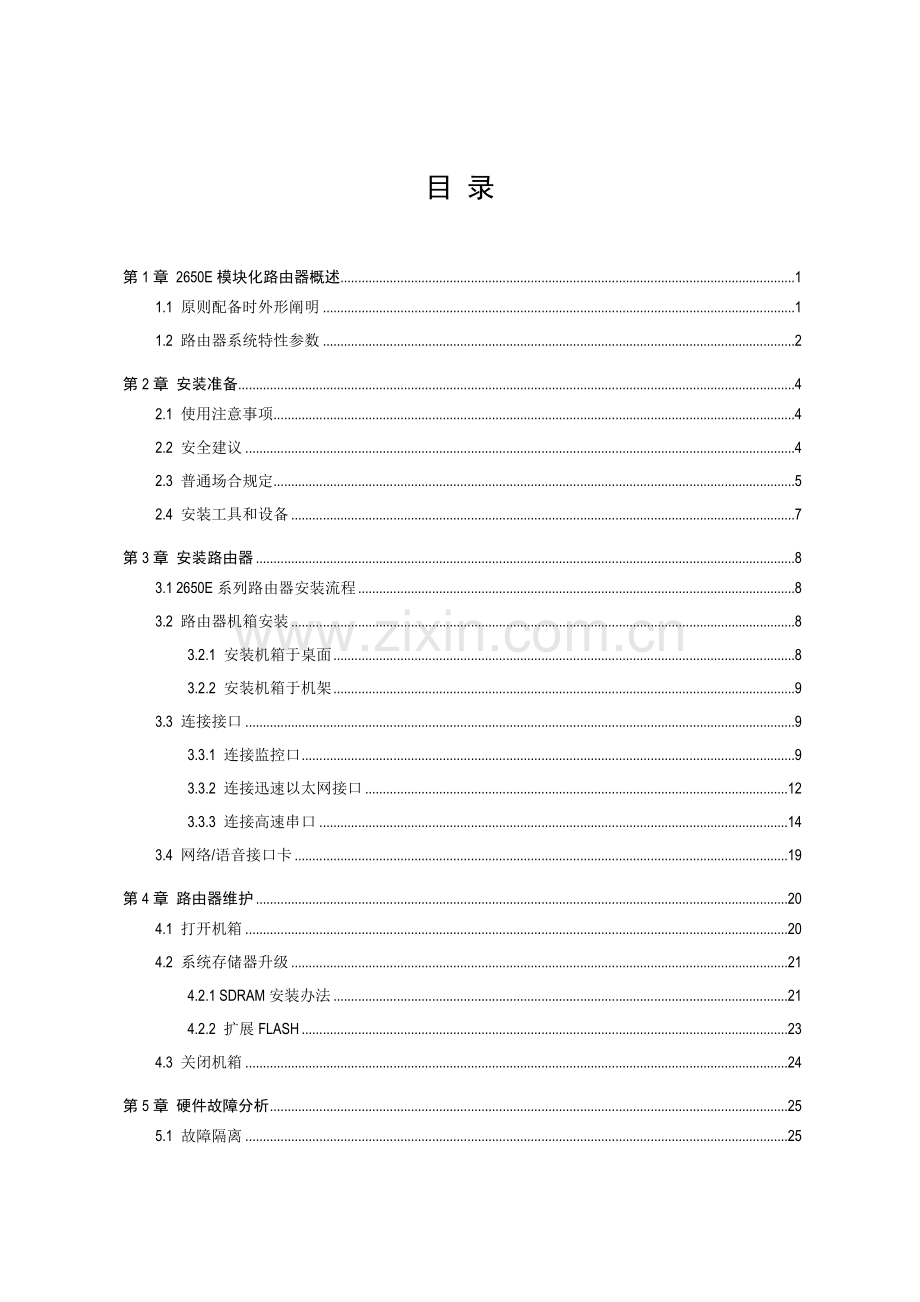

目 录
第1章 2650E模块化路由器概述 1
1.1 原则配备时外形阐明 1
1.2 路由器系统特性参数 2
第2章 安装准备 4
2.1 使用注意事项 4
2.2 安全建议 4
2.3 普通场合规定 5
2.4 安装工具和设备 7
第3章 安装路由器 8
3.1 2650E系列路由器安装流程 8
3.2 路由器机箱安装 8
3.2.1 安装机箱于桌面 8
3.2.2 安装机箱于机架 9
3.3 连接接口 9
3.3.1 连接监控口 9
3.3.2 连接迅速以太网接口 12
3.3.3 连接高速串口 14
3.4 网络/语音接口卡 19
第4章 路由器维护 20
4.1 打开机箱 20
4.2 系统存储器升级 21
4.2.1 SDRAM安装办法 21
4.2.2 扩展FLASH 23
4.3 关闭机箱 24
第5章 硬件故障分析 25
5.1 故障隔离 25
5.1.1 电源和冷却系统故障 25
5.1.2 端口、电缆和连接故障 25
5.2 批示灯阐明 25

第1章 DCR-2650E模块化路由器概述
本节重要对DCR-2650E模块化路由器总体方面特性、参数作了阐明和简介，让读者对DCR-2650E模块化路由器有一种总体结识。
1.1 原则配备时外形阐明
DCR-2650E模块化路由器标配端口由四个某些构成：二个迅速以太网端口，一种Console端口，一种AUX端口，一种双串口。详细阐明如下表。
表 11 标配端口特性表
端口名称
特点
迅速以太网端口
速率10/100M 自适应，UTP (RJ45)接口，带ACT、Link、100Mbps批示灯
Console端口
速率1200bps—115200bps，RJ45接口，无批示灯
AUX端口
速率1200bps—57600bps，RJ45接口，无批示灯
高速串口
速率 2400bps---2048000bps，DB60接口。
此外，尚有两个接口卡插槽、一种电源插孔，一种电源开关（ON：开；OFF：关），一种接地柱以及通风孔、条形通风孔（有助于形成对流气流，构成良好路由器散热环境）。
部件编号
英文名称
中文名称
阐明
1
 PWR
电源批示灯
路由器上电，该灯亮
2
 SYS
系统批示灯
系统成功启动后，该灯亮
3
 S0
标配插槽0批示灯
标配插槽有效，该灯亮
4
 S1
接口卡插槽1批示灯
插槽1有接口卡，该灯亮
5
 S2
扩展接口卡插槽2批示灯
插槽2有接口卡，该灯亮
 面板示意图如下：　

表 12 路由器背面板部件阐明表
部件编号
英文名称
中文名称
阐明
1

交流电源插座
AC170～264V
2
 Power
电源开关
向上按为开，向下按为关
3

接地柱
需良好接地
4
CON
Console端口

5
AUX
AUX端口

6
100M
100M以太网批示灯
当10/100M以太网口工作于100M方式时该灯会亮
7
LINK
10/100M以太网口连接有效批示灯
当以太网经双绞线与HUB(集线器)有效连接后，该灯会由灭转亮
8
ACT
10/100M以太网口收/发数据批示灯
当以太网口有数据收/发时，该灯会闪烁
9
TP
10/100M以太网双绞线端口
通过该端口与局域网(以太网)以双绞线方式连接
10
SLOT1
接口卡插槽1
支持单串口卡、单以太网卡、双串口卡、双以太网卡、单以太网+单串口复合卡、两路E&M、FXS、FXO语音卡、八路异步卡、单路ISDN BRI S/T接口卡、单路E1卡，DTU 接口卡 ，一路ISDN U接口卡，一路MODEM卡
11
SLOT2
扩展接口卡插槽2
支持两路E&M、FXS、FXO 语音卡、八路异步卡
1.2 路由器系统特性参数
DCR- 2650E模块化路由器（DCR-2650E，DCR- 2650E-DC）系统特性参数表：
硬件特性
CPU
Motorola MPC8250，主频266M
存储器
EPROM：512K Bytes；
Flash Memory：8~32M Bytes；
SDRAM：64MBytes；
原则配备
2个10/100M迅速以太网端口
1个Console端口
1个AUX端口
2个高速串口
2个接口卡插槽（1个网络/语音接口卡插槽、1个扩展接口卡插槽）
外形尺寸
445mm× 3 10mm×45mm
工作温/湿度
0℃～40℃；10%～85%无冷凝
存储温/湿度
-20℃～65℃；5%～95%无冷凝
电源特性
交流
输入电压：170～264V，输入频率47～63Hz
输入电流：1A/230V
直流
输入电压：-72V～-36V直流
输入电流：1.5A
电源消耗
最大50W
注：
DCR- 2650E-DC是使用直流电源2650E路由器。
第2章 安装准备
2.1 使用注意事项
与其他电子产品类同，迅速而频繁地启动和关闭电源易对半导体芯片产生损伤。需重新启动神州数码DCR- 2650E模块化路由器时，请在关闭电源3～5秒后再打开电源开关；
请勿激烈碰撞或从高处摔落神州数码DCR- 2650E模块化路由器，这样操作也许损坏路由器内部硬件；
请使用对的外部接线端口与神州数码DCR- 2650E模块化路由器相连。不要将电话线插头（RJ11四线插头）插入路由器以太网双绞线接口或监控口；不要将以太网双绞线插头插入监控口（RJ45八线插座）；同样也不要将监控口电缆插入以太网双绞线接口（RJ45八线插座）；以上操作以及其他错误操作都也许引起端口内部元器件损伤。
2.2 安全建议
依照如下原则保证安全
l 机箱安装过程中和安装完毕后请保持无尘、清洁；
l 将机盖放到安全地方；
l 把工具放在不易被碰落地方；
l 不要穿宽松衣服，以免绊住机箱，系好领带或围巾，卷起袖子；
l 如果所处环境也许伤害眼睛，请务必戴上防护眼镜；
l 不要做也许引起人身伤害或损坏设备操作。
安全警告
l 本节中浮现安全警告信息指：如果操作不当，也许引起人身伤害。
l 仔细阅读安装指南，然后再对系统进行操作；
l 只有经培训合格人员才干安装或更换路由器；
l 对机箱进行操作或接近电源工作前，请拔掉交流电源插头，断开直流连接；
l 产品最后配备必要符合国家合用所有法律和规范。
带电操作安全原则
l 对带电设备进行操作前，摘下首饰（如：指环、项链、手表、手链等）。金属物品接触到“电源”与“地”时也许引起短路导致元器件损坏；
l 对机箱进行操作或近电源工作之前，拔掉交流电源插头，断开直流电源；
l 当接上电源时，不要触摸电源，当心触电；
l 设备和电源插座间不对的连接也许导致危险状况；
l 设备只容许经培训合格人员操作和维护；
l 系统上电前，请认真阅读安装指南。
注意：
1) 仔细察看潜在危险：如潮湿地板、不接地扩展电源线、磨损电源线；
2) 将紧急开关放在工作间，以便事故发生时，迅速切断电源；
3) 进行安装/拆卸机箱或接近电源工作前，断开路由器电源开关，拔掉电源线；
4) 如果有潜在危险，请不要单独工作；
5) 进行检查前，务必请断开电源；
6) 如果事故发生，采用如下办法。
A.      办法1：关掉系统电源；
B.       办法2：报警；
C.       办法3：判断与否受害者需要进行人工呼吸，然后采用恰当办法；
D.       办法4：也许话，派人去谋求医疗协助；否则，预计受害状况，谋求协助。
防止静电放电损坏
静电放电会损坏设备和电路，如果解决不当，会导致路由器完全或间断失效。
按照防止静电放电办法移动或放置设备，保证机箱和大地相连。一种办法是戴上防静电手环，保持手环和皮肤接触良好，有效使用防静电手环。如果没有手环，可以用连有金属线缆金属夹子夹住机箱没有喷漆金属某些，通过金属线缆，把静电泄放到地。在没有这些工具状况下，可以让你自己与大地良好接触，然后触摸机箱没有喷漆金属某些，通过你身体把静电泻放到地。
2.3 普通场合规定
这某些讨论安全安装和使用系统场合规定，安装前保证场合已经准备好。
场合环境
路由器可以装在桌面或机架上。机箱放置、机架布置、房间布线对正常系统操作相称重要。设备距离太近、通风不好、难以接近控制板，将导致维护困难或引起系统故障和停机。
当规划场地布置和设备放置时，要记得讨论防止办法“场合配备防止”。如果设备经常死机或发生错误，这些防止信息可协助你隔离故障制止问题再发生。
场合配备防止
下面讨论防止办法可协助你为路由器设计适当操作环境，避免环境导致系统失效。
l 保证工作间空气流通，电器设备散热良好；如果没有充分气流循环，就不能为设备提供良好冷却环境；
l 按照静电放电防护程序进行，避免损坏设备。静电放电会导致系统及时或间断失效；
l 机箱放置，最佳可以让冷空气经常吹过机箱。保证机箱封口是密闭，敞开机箱会破坏机箱内气流循环，这将中断气流或使本来要冷却内部发热元器件冷空气变化流向。
机架配备
下面内容协助你设计一种合用机架配备。
l 机架上每一台设备工作时都会发热，因而封闭机架必要有散热口和冷却电扇，并且设备不能放得太密集，以保证通风良好；
l 在开放机架上安装机箱时，注意机架框架不要挡住路由器机箱通风孔。因此，机箱安装好后要仔细检查机箱位置，防止上述状况发生；
l 请保证您已经为安装在机架底部设备提供有效通风办法；
l 隔板协助分开废气和吸入空气，同步协助冷空气在箱内流动，隔板最佳位置取决于机架内气流形式。这个位置可通过不同摆放方式实验测得。
电源考虑
检查电源，保证供电系统接地良好，路由器输入端电源稳定可靠，必要时安装电压调节装置。大楼短路保护办法中应保证有一种240V,10A保险丝或断路器在相线中。
警告：
若供电系统未良好接地，或输入电源抖动过大，存在过度脉冲，都会引起通信设备误码率增长，甚至硬件系统损坏！
2.4 安装工具和设备
安装路由器也许需要工具和设备没有归属在路由器标配中，因此需要顾客自备。下面是路由器典型安装需要工具和设备：
l 螺丝刀
l 静电防护手环
l 固定螺钉
l 广域网和局域网连接电缆
l HUB或装有以太网卡PC机
l 控制终端
l MODEM
第3章 安装路由器
警告：
只有受训合格人员才容许安装或更换设备。
3.1 2650E系列路由器安装流程

3.2 路由器机箱安装
路由器机箱可放置在桌面、固定到机架上或其他平面上。按照本节中环节操作，将较好地满足你网络安装需求。内容分为如下几种某些：
l 安装机箱于桌面
l 安装机箱于机架
3.2.1 安装机箱于桌面
DCR- 2650E模块化路由器可以直接放在光滑、平整、安全桌面上。
注意：
路由器顶上不能压过重东西（4.5Kg），否则会损坏路由器。
3.2.2 安装机箱于机架
路由器机箱是通过支架固定在机架上。固定支架，路由器前面板朝前，操作办法如下：

注意：
上面例子中，只是阐明了路由器机箱一边支架安装办法，机箱另一边支架安装在机箱相应位置。
支架安装好后来，就可以把路由器装配到机架上，办法如下图：

3.3 连接接口
3.3.1 连接监控口
DCR- 2650E模块化路由器上有一种监控口和一种远程辅助监控口。本节简介这两个监控口特性和用法。
1. 监控口——Console口
Console口速率1200bps—115200bps，原则RJ45插头，奇偶校验可选，有流控。使用专用监控线缆将该端口引至终端（如：实达终端STAR-510G+），或者接至PC机串行口，并用终端仿真软件（如：Windows超级终端）即可对路由器进行配备、监控等操作。电缆随主机提供。终端串行口通信参数可设立如右：速率—9600bps、八位数据位、一位停止位、无奇偶校验位、无流控。
Console口使用RJ-45连接器如下图所示，RJ45插头与RJ45插座相相应，从左至右编号依次为1到8。

DCR- 2650E模块化路由器Console口和电脑连接示意图如下所示：

Console口引脚定义如下表：
管脚号
中文名称
英文名
简 注
1
载波检测
CD
用于与MODEM连接
2
接受数据
RXD
输入
3
数据线路设备准备好
DSR
用于与MODEM连接
4
发送数据
TXD
输出
5
祈求发送
RTS
用于与MODEM连接
7
数据终端准备好
DTR
用于与MODEM连接
8
信号地
SG

DCR- 2650E模块化路由器Console端口外接连线示意图
此电缆用于连接DCR- 2650E模块化路由器Console端口与外部监控终端设备。其一端为RJ45八芯插头；另一端为25孔插头(DB25)和9孔插头(DB9)。RJ45头插入DCR-2650E模块化路由器Console口插座，DB25和DB9端可依照终端串行口需求两选一使用。该电缆内部连线示意如下图。这根监控电缆产品编号为CR-CONSOLE。

 图 31 CR-CONSOLE内部连线示意图
2. 远程辅助监控口－－AUX口
远程监控口——AUX口，速率为1200bps—57600bps，RJ45接口，奇偶校验可选，有流控。AUX口可直接接入各种异步终端，也支持通过MODEM远程监控、配备。AUX口通信参数可设立例如：速率—9600bps、八位数据位、一位停止位、无奇偶校验位、硬件流控。
AUX口专用电缆用于连接AUX端口与外部异步终端设备。其一端为RJ45八芯插头；另一端为25针插头 (DB25)和9针插头(DB9)。RJ45头插入DCR- 2600系列路由器AUX口插座，DB25和DB9端可依照异步串行口详细规定两选一使用。AUX口引脚定义同Console端口。该电缆内部连线示意如下图，这根电缆编号为CR-AUX。

图 32 CR-AUX内部连线示意图
3.3.2 连接迅速以太网接口
10/100Mbps自适应以太网端口，提供UTP (RJ45)接口，带ACT、Link、100Mbps批示灯。在使用中，可由路由器UTP口经双绞线引至HUB（集线器）。UTP口引脚编号顺序与Console口（监控口）相似，排列参见下图。

 图 33 RJ45引脚编号示意图
1. 10/100Mbps自适应以太网端口和HUB（集线器）连接示意图

2. UTP口（双绞线接口）引脚定义
引脚编号
中文名称
英文名
简注
1
发送数据正相端
TPTXD+
输出
2
发送数据倒相端
TPTXD-
输出
3
接受数据正相端
TPRXD+
输入
6
接受数据倒相端
TPRXD-
输入
3. DCR- 2650E模块化路由器10/100Mbps自适应以太网端口外接连线示意图
UTP端口可通过常规五类双绞线连至HUB（集线器）。它接线办法如下图所示。

注意：图中连接线缆双绞线对颜色安排遵从EIA/TIA 568A规范。
当两台DCR- 2650E模块化路由器以太网口进行交叉互连时，可以使用UTP(双绞线)交叉电缆。TP(双绞线)交叉电缆亦可用于一台路由器与单台主机局网卡双绞线口直连。这样，在局网连接时可省去一台HUB(以太网集线器)。但是，当超过两个以太网双绞线端口进行互连时，HUB是必要使用。UTP交叉线连接示意图如下图所示：

注意：图中连接线缆双绞线对颜色安排遵从EIA/TIA 568A规范。
3.3.3 连接高速串口
高速串口支持V.24/V.28(EIA/TIA-232)、V.35物理层合同，提供DB60接口，顾客可以选配相应接口电缆与特定设备连接
串口在任何速率下均有其相应通信距离限制，普通是通信速率越低，通信距离越远。所有串口信号均有距离限制，超过规定距离，信号衰减较快，甚至丢失。下面给出了不同类型接口其相应速率及其距离限制。
V.24/V.28(EIA/TIA-232)电缆速率和传播距离：
波特率（bps）
最大传播距离（米）
2400
60
4800
30
9600
15
19200
15
38400
15
57600
8
64000
8
115200
8
V.35电缆速率和传播距离：
波特率（bps）
最大传播距离（米）
2400
1250
4800
625
9600
312
19200
156
38400
78
56000
31
64000
20
2M
12
V.28/V.35同异步串口既可以作为DTE又可以作为DCE用，顾客可以依照需要选取是作为DTE还是作为DCE。 V.28/V.35同异步串口属性如下表所示：
表 31 V.28/V.35同异步串口属性列表
接口属性
描述
同步
异步
接头
60针4排高密度接插件DB60
60针4排高密度接插件DB60
线缆
DB60转V28线缆
DB60转V35线缆
DB60转V28线缆
接口原则
V.24/V.28(EIA/TIA-232)
V．35
V.24/V.28(EIA/TIA-232)
最大波特率（bps）
128K
2M
115．2K
支持合同
X.25、X.32、FR、HDLC、SLIP、PPP、SDLC
PPP、SLIP
 V.28/V.35同异步串口与外部设备连线图如下：

图 34 V.28/V.35同异步串口与外部设备连线图
V.28/V.35同异步串口采用60-pin插座DB60接口。一种DB60接口支持两个同/异步串口。
    表 32 串口DB60引脚定义列表
引脚号
引 脚 名
英文名
简 注
3
第二组载波检测
J1CD
DTE ← DCE，V28与V35共
4
第二组数据线路设备准备好
J1DSR
DTE ← DCE，V28与V35共
5
第二组容许发送
J1CTS
DTE ← DCE，V28与V35共
6
第二组数据接受
J1RxD
DTE ← DCE，用于V28
7
第二组端口发送时钟
J1TxC
DTE ← DCE，用于V28
8
第二组端口接受时钟
J1RxC
DTE ← DCE，用于V28
9
第二组内部时钟输出
CLK232-1
DTE → DCE，用于V28
10
第二组内部时钟输出
CLK232-1
DTE → DCE，用于V28
11
第二组数据发送
J1TXD
DTE → DCE，用于V28
12
第二组祈求发送
J1RTS
DTE → DCE，V28与V35共
13
第二组数据终端准备好
J1DTR
DTE → DCE，V28与V35共
15
信号地
GND
DTE 与DCE公共信号地
17
第一组发送数据正相端
TXD0+~
DTE → DCE，用于V35
18
第一组发送数据倒相端
TXD0-~
DTE → DCE，用于V35
19
第一组内部时钟输出正相端
ECLK0A+~
DTE → DCE，用于V35
20
第一组内部时钟输出倒相端
ECLK0A-~
DTE → DCE，用于V35
21
第一组内部时钟输出正相端
ECLK0B+~
DTE → DCE，用于V35
22
第一组内部时钟输出倒相端
ECLK0B-~
DTE → DCE，用于V35
23
第一组发送时钟正相端
TXC0+
DTE ← DCE，用于V35
24
第一组发送时钟倒相端
TXC0-
DTE ← DCE，用于V35
25
第一组接受时钟正相端
RXC0+
DTE ← DCE，用于V35
26
第一组接受时钟倒相端
RXC0-
DTE ← DCE，用于V35
27
第一组接受数据正相端
RXD0+
DTE ← DCE，用于V35
28
第一组接受数据倒相端
RXD0-
DTE ← DCE，用于V35
29
第二组内部时钟输出正相端
ECLK1B+~
DTE → DCE，用于V35
30
第二组内部时钟输出倒相端
ECLK1B-~
DTE → DCE，用于V35
31
第二组内部时钟输出倒相端
ECLK1A-~
DTE → DCE，用于V35
32
第二组内部时钟输出正相端
ECLK1A+~
DTE → DCE，用于V35
33
第一组载波检测
J0CD
DTE ← DCE，V28与V35共
34
第一组数据线路设备准备好
J0DSR
DTE ← DCE，V28与V35共
35
第一组容许发送
J0CTS
DTE ← DCE，V28与V35共
36
第一组数据接受
J0RXD
DTE ← DCE，用于V28
37
第一组端口发送时钟
J0TXC
DTE ← DCE，用于V28
38
第一组端口接受时钟
J0RXC
DTE ← DCE，用于V28
39
第一组内部时钟输出
CLK232-0
DTE → DCE，用于V28
40
第一组内部时钟输出
CLK232-0
DTE → DCE，用于V28
41
第一组数据发送
J0TXD
DTE → DCE，用于V28
42
第一组祈求发送
J0RTS
DTE → DCE，V28与V35共
43
第一组数据终端准备好
J0DTR
DTE → DCE，V28与V35共
45
信号地
GND
DTE 与DCE公共信号地
47
第二组发送数据正相端
TXD1+~
DTE → DCE，用于V35
48
信号地
GND
DTE 与DCE公共信号地
49
第一组端口模式选取
PORTMODE0
DTE ← DCE，用于选取V28与V35
50
第二组发送数据倒相端
TXD1-~
DTE → DCE，用于V35
51
信号地
GND
DTE 与DCE公共信号地
53
第二组发送时钟正相端
TXC1+
DTE ← DCE，用于V35
54
第二组发送时钟倒相端
TXC1-
DTE ← DCE，用于V35
55
第二组接受时钟正相端
RXC1+
DTE ← DCE，用于V35
56
第二组接受时钟倒相端
RXC1-
DTE ← DCE，用于V35
57
第二组发送接受数据正相端
RXD1+
DTE ← DCE，用于V35
58
第二组发送接受数据倒相端
RXD1-
DTE ← DCE，用于V35
60
第二组端口模式选取
PORTMODE1
用于选取V28与V35
与DB60同/异步串口相配套用于连接外部设备一转二电缆共有三种：V.28一拖二直通电缆-编号CR-2-232MT、V.35一拖二直通电缆-编号CR-2-V35MT、V.35一拖V.28&V.35直通电缆-编号CR-232MT-V35MT。
   V.28一拖二直通电缆CR-2-232MT外形图如下：

V.35一拖二直通电缆CR-2-V35MT外形图如下：

V.35一拖V.28&V.35直通电缆CR-2-232MT-V35MT外形图如下：

图 35 V.35一拖V.28&V.35直通电缆RCLS002外形示意图
通过使用不同转接电缆，同/异步串口可以与不同接口DTE，DCE设备完毕连接。
3.4 网络/语音接口卡
DCR- 2650E模块化路由器提供了2个接口卡插槽，插/拔模块示意图如下:

接口卡插槽所能支持接口卡列表（注意：请依照下表配备，不要把接口卡插入错误插槽）：
接口卡种类
Slot1
接口卡插槽
Slot2
扩展接口卡插槽
编号
型号名称
标记
1
单路E1卡
WIC-1CE1
Yes
/
2
单路ISDN BRI S/T接口卡
WIC-1B-S/T
Yes
/
3
单路ISDN BRI-U/DTU/IDSL多功能接口卡
WIC-1DTU
Yes
/
4
单串口卡
WIC-1T
Yes
/
5
单路差分串口卡
WIC-1T-V11
Yes
/
6
双串口卡
WIC-2T
Yes
/
7
两路差分串口卡
WIC-2T-V11
Yes
/
8
单以太网+单串口卡
WIC-1E1T
Yes
/
9
单以太网卡
WIC-1ETH
Yes
/
10
双以太网卡
WIC-2ETH
Yes
/
11
两路FXS语音卡
VIC-2FXS
Yes
Yes
12
两路FXO语音卡
VIC-2FXO
Yes
Yes
13
两路E&M语音卡
WIC-2E&M
Yes
Yes
14
八路异步卡
EIC-8ASY
Yes
Yes
15
单路异步MODEM卡
WIC-1AM
Yes
/
各种接口卡详细简介请参见“接口卡硬件安装手册”。　
第4章 路由器维护
警告：
1) 打开机箱前，请保证您已经泄放掉身上带有静电，关掉了路由器电源开关，执行附录B中任何环节之前，请先阅读“安全建议”某些；
2) 在电源附近或对机箱进行操作时，请先拔掉电源插头。
4.1 打开机箱
这个某些重要讲述了如何打开路由器机盖、需要工具和操作办法。
警告：
当电源线还连接着时候，不能用手触摸电源，以防触电。
拆开机箱也许需要某些路由器标配中没有工具。这些工具是：
l 十字螺丝刀；
l 静电防护手环。
按如下环节打开路由器机盖：
(1) 关掉路由器电源开关（把开关拨到OFF一边）；
(2) 拔下路由器背面连接所有电缆；
(3) 用螺丝刀取下固定机箱螺丝钉；
注意：
机箱由两某些构成，机箱盖和机箱底。
(4) 如下图箭头方向，用两手握住机箱盖两边，取开机盖；

(5) 当机盖打开之后，把它放在一旁，系统主板布局就显露出来了，如下图所示：

图 41 系统主板布局示意图
注意：
把机盖取下后，要把它平稳放置，防止被挤压、碰撞变形。否则，安装机箱时候会很困难。
4.2 系统存储器升级
4.2.1 SDRAM安装办法
在DCR- 2650E模块化路由器中，如果遇到升级、更换等因素，需要拆卸、安装SDRAM，可以依照下面环节来进行：
(6) 关掉DCR- 2650E模块化路由器电源开关，拔掉电源插头；
(7) 按照DCR- 2650E模块化路由器“打开机箱”环节，拆开机盖，露出路由器系统主板；
(8) 参照主板图（图 41）找到DCR- 2650E模块化路由器上SARAM SIMM插槽位置；
(9)  按照图 42插/拔SDRAM示意图，用两手大拇指均匀用力向外掰SDRAM SIMM插槽两端弹簧夹（箭头1所指），当SDRAM条从SDRAM插槽取出时，先向下轻压使它从弹簧夹中弹出，然后斜45度拔出。

图 42 插/拔SDRAM示意图

图 43 SDRAM条示意图
 注意：
SDRAM插槽掰不开时，先看一看有无被别东西卡住，然后再按上述办法试着一点点用力掰开SDRAM SIMM插槽弹簧夹！
(10) 取下原有SDRAM条后，再依照插/拔SDRAM示意图 42，，使待插入SDRAM条金手指边沿朝下
A.       将SDRAM扩展条朝下斜45度推入到扩展槽底。
B.       轻轻向上推起，使1、2两定位钢片均卡牢电路板
C.       拆下时，应先将1、2两点定位钢片轻轻向外掰开，同步向下推SDRAM扩展条，至电路板完全脱离定位刚片固定。然后斜45度将SDRAM扩展条拔出。

(11) SDRAM条安装完毕，按照“关闭机箱”环节装好机箱。
4.2.2 扩展FLASH
DCR- 2650E模块化 路由器Flash条原则配备是8Mbyte，可扩展到32M，扩展Flash 扩展条环节如下：
(1) 关掉DCR- 2650E模块化路由器电源；
(2) 按照DCR- 2650E模块化路由器安装环节逆顺序，拆开DCR- 2650E模块化 路由器机盖，露出路由器主板；
(3) 参照主板图（图 41）找到DCR- 2650E模块化路由器上Flash 插座位置；
(4) 在Flash 扩展条 插座中已有Flash扩展条话，要先拆下原有Flash 扩展条。
A.       将FLASH扩展条朝下斜45度推入到扩展槽底。
B.       轻轻向上推起，使1、2两定位钢片均卡牢电路板
C.       拆下时，应先将1、2两点定位钢片轻轻向外掰开，同步向下推FLASH扩展条，至电路板完全脱离定位刚片固定。然后斜45度将FLASH扩展条拔出。

图 44 插/拔 FLASH扩展条示意图

图 45 FLASH扩展条示意图
(5) FLASH条安装完毕，按照“关闭机箱”装环节好机箱。
4.3 关闭机箱
本节重要描述了放置机盖，关闭机箱流程。请按下面流程来进行：
(1) 象下图所示，按机盖和机箱底互相位置，把它们放好；

(2) 再依照上图，把机箱底壳和机盖两某些衔接边沿靠拢；
(3) 当两某些紧贴在一起时候，就可把机箱顶部滑入底部前面板插槽中，使机盖边沿与机箱底壳严密地啮合在一起；
(4) 把本来拆下螺丝钉装上，用螺丝刀拧紧；
(5) 把路由器机箱重新装回机架或桌面上；
(6) 关闭机箱工作完毕，重新连接好所有电缆。

第5章 硬件故障分析
本节包括分析故障，把故障与路由器分离办法：
5.1 故障隔离
解决系统故障核心在于将故障从系统中分离出来，通过比较系统应当做什么和系统正在做什么，使分离、解决故障变得简朴。在解决问题中，考虑如下子系统：
l 电源和冷却系统——电源、线缆和电扇；
l  端口、线缆和连接——路由器背面板上端口和连接到端口上线缆。
5.1.1 电源和冷却系统故障
检查如下项目，以协助分离问题：
l 电源开关处在“ON”位置，确认电扇正常运转。如电扇运转不正常，检查电扇；
l 检查环境条件，不能让路由器过热。确认路由器进、出气孔干净。回顾一下“普通场合规定”。路由器工作场合规定温度为0—40度（华氏32—104度）；
l 如路由器不能启动，但LED批示灯亮，检查电源。
5.1.2 端口、电缆和连接故障
为分离问题，检查如下项目：
l 如果路由器找不到端口，检查连接线缆；
l  如果电源开关处在“ON”位置，检查电源和电源线；
l 如系统启动，但Console口不工作，确认Console口配备为9600波特率，8位数据位，无奇偶校检位，1位停止位，无流控。
5.2 批示灯阐明
LED批示灯批示路由器正在进行操作。机箱上标配批示灯及其阐明如下:
序号
英文名称
中文名称
阐明
1
100M
100M以太网批示灯
当10/100M以太网口工作于100M方式时该灯会亮。
2
ACT
10/100M以太网口接受和发送数据批示灯
当以太网口有数据接受时，该灯会闪烁
3
LINK
10/100M以太网双绞线口连接有效批示灯
当双绞线口(TP口)经双绞线与HUB(集线器)有效连接后，该灯会由灭转亮
每台DCR- 2650E系列路由器都带有自己批示灯，这些批示灯名称和阐明可以参看相应 “接口卡硬件安装手册”
