PH 控制仪操作手册

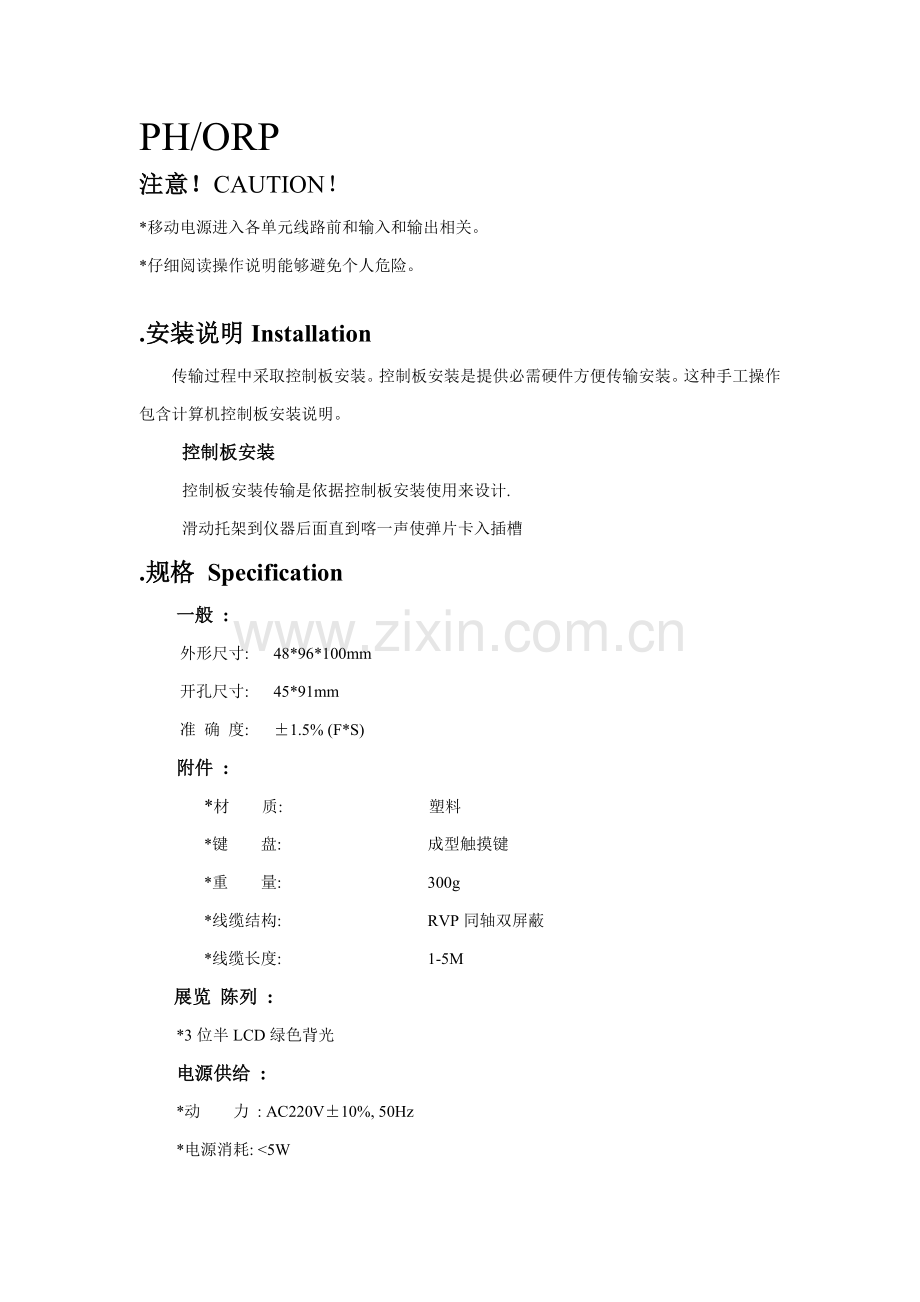

PH/ORP
注意！CAUTION！
*移动电源进入各单元线路前和输入和输出相关。
*仔细阅读操作说明能够避免个人危险。

.安装说明Installation
传输过程中采取控制板安装。控制板安装是提供必需硬件方便传输安装。这种手工操作包含计算机控制板安装说明。
控制板安装
控制板安装传输是依据控制板安装使用来设计.
滑动托架到仪器后面直到喀一声使弹片卡入插槽
.规格 Specification
一般 :
外形尺寸: 48*96*100mm
开孔尺寸: 45*91mm
准 确 度: ±1.5% (F*S)
附件 :
*材 质: 塑料
*键 盘: 成型触摸键
*重 量: 300g
*线缆结构: RVP同轴双屏蔽
*线缆长度: 1-5M
展览 陈列 :
*3位半LCD绿色背光
电源供给 :
*动 力 : AC220V±10%, 50Hz
*电源消耗: <5W
输入程度:
*稳 定 性:2*10-3/24h
*介质温度5℃ to 50℃.
*介质压力:0-0.5MPa
*PH测量范围:0-14
*分辨率：0.01
*正确度: 0.05PH
*4-20ma电流环输出远传
*手自动校准;可选PH/mV输出
*手动温度校准
*环境: 湿度<85%;
*自动掉电复位

4-20mA输出
*4-20 mA, 配隔离器 4-20ma电流环输出远传完全可适应和可逆

.相关电训 Electrical Connections
注意: 在移动电线之前没有完全打开终端部分可能持久损坏仪器
安装电线步骤
1. 从电线尾部移动绝缘材料0.5-0.625英寸
2. 用小螺丝起子来打开终端口部.
3. 从终端小洞插入不绝缘电线使其从底部出来.
4. 用小螺丝起子固定电线在此地方,轻轻推各根电线,确保连接良好
移出电线步骤
1.用小螺丝起子打开终端口部.
2.当完全打开终端时,从终端移出电线.
电线顶部
*在包含AC动力电线时,不要按导线管发送探头电缆,因为电气响声可能干涉探头信号.
*按接地金属导管发送探头电缆将帮助抵挡电气噪音和机械损伤.
*仅仅有一根电线插入终端机.用绳子在终端机外把电线对拆.

.测量电极安装Installation of sensors
电极外形

电极为复合电极。带 3/4＂NPT管螺纹接头，可旋进三通中在线使用。校准前，先移去盛液套。在校准前可将电极依次插入pH9.18、pH6.86、和pH4.01溶液中活化2分钟。

a）
电极安装
为确保电极测量结果真实，应避免电极室间因有气泡或死水而造成数据失准，请严格按下图安装：

注意事项：
1. 测量电极应安装在管路中流速较缓且稳定，不易积聚空气处。
2. 电极探头部分应深入到活动水体，充足和流体接触。
3. pH信号属微弱电位信号极易受到干扰，其采集电缆应独立走线，不和电源及控制线同穿一根护管，以免受潮干扰或击穿损坏测量电路。
4. pH信号属微弱高阻电位信号，绝缘要求很高，其信号采集电缆不可形成死扭、破损，不可随意接续，不然会形成很大信号衰减造成测量失准。
5. 沉入方法测量时电缆引线部分应加护套管保护，以免渗水受潮。

.面板功效Views

Hi
液晶屏 Lo

a b c d

Hi: 上限报警灯,测定值高于上限或处于上限设定点时,灯亮同时蜂鸣器报警
上限继电器吸合
Li: 下限报警灯,测定值低于下限或处于下限设定点时,灯亮同时蜂鸣器报警
下限继电器吸合
a: 设定健
(1) 在测量状态,按此键显示报警上限(Hi亮)下限(Lo亮)
(2) 再按此键依次进入报警回差,温度赔偿,PH运行赔偿,电极校准(C1闪烁), 返回(PH亮)
b: 位选键 选择千,百,十,个,被选数字闪烁
c: 增加键 调整数字
d: 确定键 确定;切换温度及PH值显示
.接线图Connections

- + KL KH AC220V

1 2 3 4 5 6 7 8 9 10

3和4: 4-20ma输出
5和6: 下限继电器常开触电
7和8: 上限继电器常开触电
9和10: AC220V供电

.使用说明Calibration Procedure
(1) 电极应安装在流速稳定无气泡水流中；信号线缆应避免和强电，动力线缆靠近
(2) 电极应保持清洁,定时清洗: a)油脂污染:用表面活性清洗
b)钙沉积或金属氢氧化物,硫化物:用10%稀盐酸
c)蛋白质:用10%稀盐酸及胃蛋白酶
d)电极长久不用,应插入1molKCL溶液中
e)使用前，用水浸泡或浸泡在被测溶液中活化
(3) 4－20ma信号为直接输出，如输出外接仪器（PLC, DCS）信号线干扰仪器，则应选配隔离器。
(4) 接通AC220V电源,仪表自动进入测量；进行自动校准后正式工作
(5) 自动校准 连续按“设定键”a, 直到液晶屏显示“C1”进入自动校准
将电极放入PH值等于9.18缓冲液中, 3-5分钟后,按下确定键;液晶屏闪动C2时将洗净电极放入PH值等于6.86缓冲液中, 3-5分钟后,按下确定键; 液晶屏闪动C3时将洗净电极放入PH值等于4.00缓冲液中, 3-5分钟后,按下确定键。此时液晶屏显示溶液实际温度，按增加键，位选键校准，确定键确定。液晶屏显示“YES”表示成功，“ERR” 表示犯错。
(6)手动校准
*在pH测量状态下按一下“增加”键，系统将显示pH电极产生mV信号值。
*将已经活化好pH电极放入pH =9.18缓冲溶液中，观察并等候液晶屏显示mV信号稳定下来，统计下此时显示电压数值。
*将电极取出冲洗洁净放入pH =6.86缓冲溶液中，观察并等候液晶屏显示mV信号稳定下来，统计下此时显示电压数值。
*将电极取出冲洗洁净放入pH =4.01缓冲溶液中，观察并等候液晶屏显示mV信号稳定下来，统计下此时显示电压数值。
*用温度计测量缓冲溶液温度并统计下来。
*在测量状态下按住“位选键”不放约5秒，系统自动进入电极校准手动输入菜单，
此菜单共分四个界面：
a） pH = 9.18 mV信号输入界面，显示前次校准数值并闪烁各位，将先前统计pH = 9.18 mV值输入并按“确定键”。系统保留该数据并进入下一级菜单。
b） pH = 6.86 mV信号输入界面，显示前次校准数值并闪烁各位，将先前统计pH = 6.86 mV值输入并按“确定键”。系统保留该数据并进入下一级菜单。
c） pH = 4.01 mV信号输入界面，显示前次校准数值并闪烁各位，将先前统计PH =4.01 mV值输入并按“确定键”。系统保留该数据并进入下一级菜单。
d） 校准温度输入界面，显示前次校准数值并闪烁各位，将先前统计此次校准溶液温度值输入并按“确定键”。系统保留该数据显示“YES”，系统复位。
此次校准成功。
e） 在校准过程中必需全部按“确定键”，不然校准无效，当出现“ERR”时说明输入数据不正确请核实后重新按以上步骤校准，直至出现“YES”标志，系统复位。

(7) 报警设定 按“设定键”a, “Hi”灯闪烁, 按增加键，位选键设定报警上限值, 按确定键保留. 按“设定键”a, “Lo”灯闪烁, 按增加键，位选键设定报警下限值, 按确定键保留。按“设定键”放弃并进入下一菜单。
(8) 报警回差设置(回差范围0.1-2.0PH) 按“设定键”a三次至“Hi”灯, “Lo”灯同时闪烁, 按增加键，位选键设定回差, 按确定键保留。按“设定键”返回。
（9）手动温度赔偿按“设定键”a四次至“oC”灯闪烁；按增加键，位选键设定此次测量温度, 按确定键保留，按“设定键”返回。
*其它 测量状态下按“确定键”显示目前温度赔偿值
测量状态下按“增加键”显示目前PH电势
测量状态下按“设定键”五次，“PH”灯闪烁,可赔偿静态和动态PH值差异：按增加键，位选键设定，按确定键保留。

.维护保养：Maintain

（1） 测量电极是精密部件，除非必需时，不要常常从测量室中取出。应定时对pH电极进行清洗。
（2） 测量电缆是专用电缆，不可随意更换其它型号电缆，不合格电缆会引入很大误差。
（3） 测量电极损坏或失效时，请采购更换一样型号复合电极。并进行校准。
(4) 仪器采取精密集成电路和电子元件组装，要注意防潮。
电极保养
1) 电极无需再注入电解质。
2) 电极避免干放，当电极不用时，要用水冲洗洁净并插回加有1molKCL/L盛液套内，或将电极插入加有1molKCL/L容器中。
3) 检验接头处是否干燥清洁，如有玷污，需用无水酒精擦洗洁净吹干后使用。
4) 电极应定时清洗，若电极玻璃球泡和聚四氟乙烯环形液接界污染，可用下列试剂清洗。
*油脂或含油物可用表面活性剂清洗。
*钙沉淀物或金属氢氧化物可用10%稀盐酸清洗。
*硫化物沉淀可用10%稀盐酸清洗。
*蛋白质附着物可用10%稀盐酸和胃蛋白酶混合物清洗
注意事项：
*如仪器安装在较潮湿环境，应加防潮方法。
*为确保安装操作安全，在安装完成检验无误后再接通电源。
*本仪表提供电流输出为有源输出，没有做隔离，若有电源冲突，造成数据不稳定请加装电流隔离模块。
