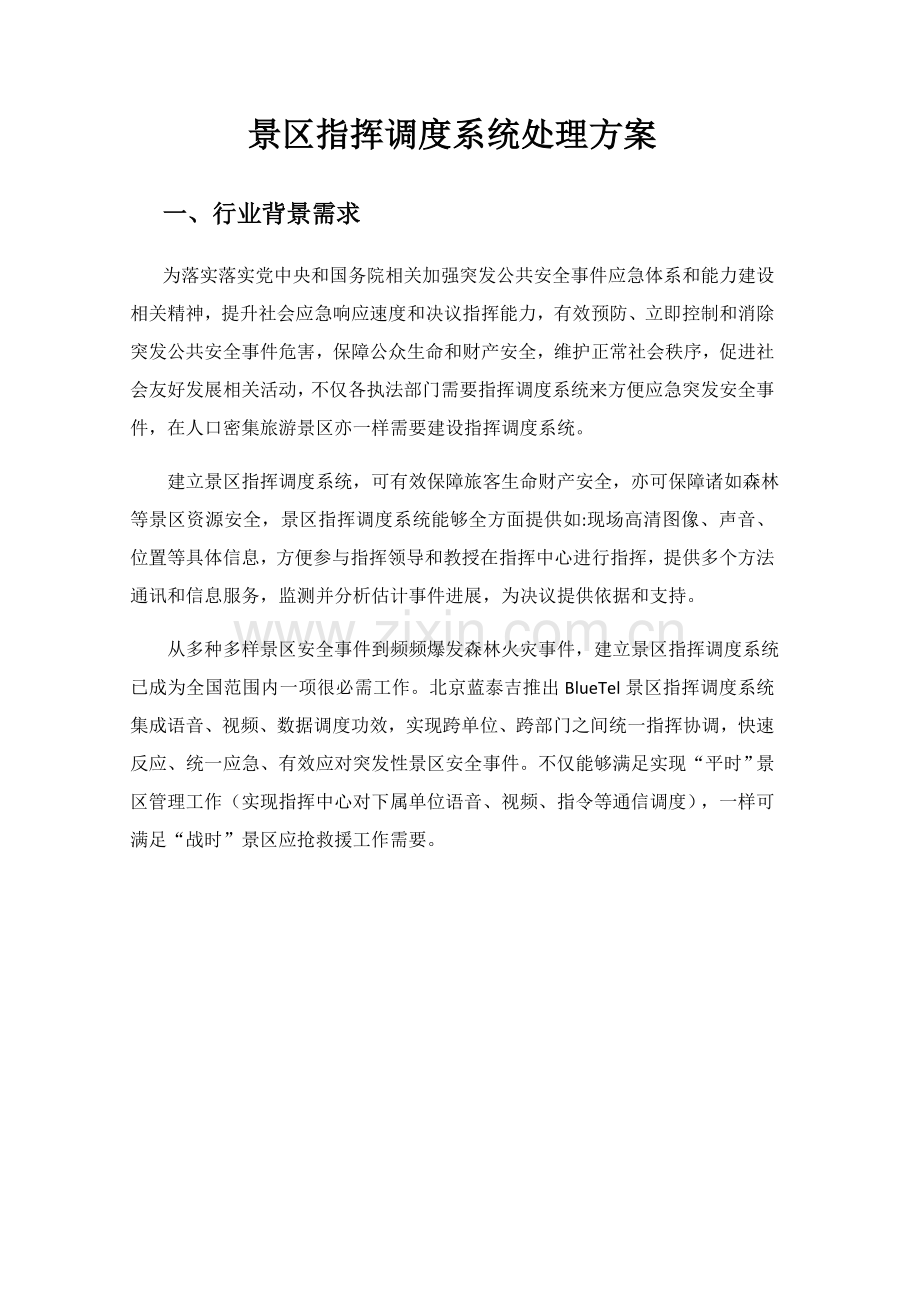

一、 行业背景需求
为落实落实党中央和国务院相关加强突发公共安全事件应急体系和能力建设相关精神，提升社会应急响应速度和决议指挥能力，有效预防、立即控制和消除突发公共安全事件危害，保障公众生命和财产安全，维护正常社会秩序，促进社会友好发展相关活动，不仅各执法部门需要指挥调度系统来方便应急突发安全事件，在人口密集旅游景区亦一样需要建设指挥调度系统。
建立景区指挥调度系统，可有效保障旅客生命财产安全，亦可保障诸如森林等景区资源安全，景区指挥调度系统能够全方面提供如:现场高清图像、声音、位置等具体信息，方便参与指挥领导和教授在指挥中心进行指挥，提供多个方法通讯和信息服务，监测并分析估计事件进展，为决议提供依据和支持。
从多种多样景区安全事件到频频爆发森林火灾事件，建立景区指挥调度系统已成为全国范围内一项很必需工作。北京蓝泰吉推出BlueTel景区指挥调度系统集成语音、视频、数据调度功效，实现跨单位、跨部门之间统一指挥协调，快速反应、统一应急、有效应对突发性景区安全事件。不仅能够满足实现“平时”景区管理工作（实现指挥中心对下属单位语音、视频、指令等通信调度），一样可满足“战时”景区应抢救援工作需要。
二、 系统组成

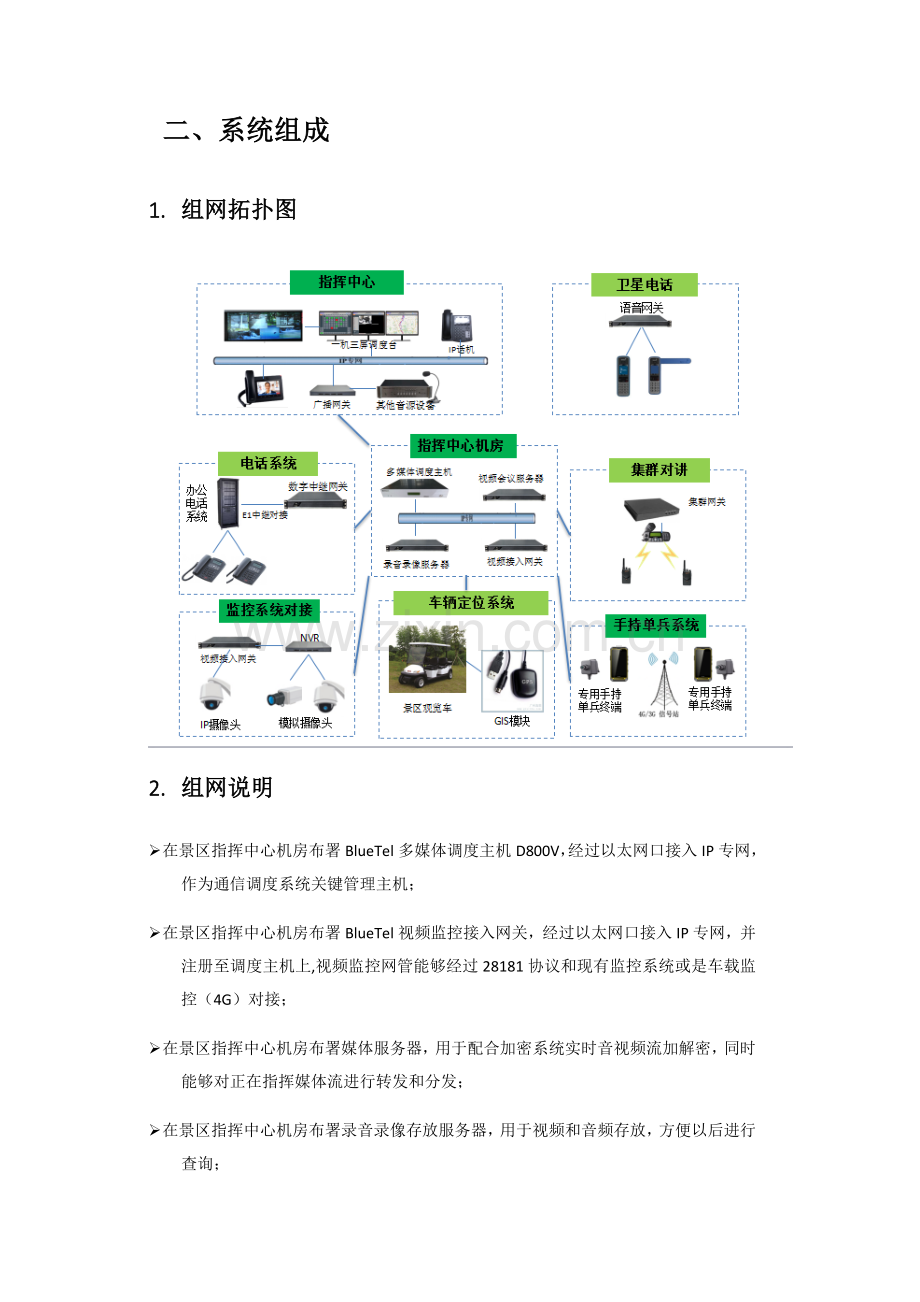

1. 组网拓扑图

2. 组网说明
Ø 在景区指挥中心机房布署BlueTel多媒体调度主机D800V，经过以太网口接入IP专网，作为通信调度系统关键管理主机；
Ø 在景区指挥中心机房布署BlueTel视频监控接入网关，经过以太网口接入IP专网，并注册至调度主机上,视频监控网管能够经过28181协议和现有监控系统或是车载监控（4G）对接；
Ø 在景区指挥中心机房布署媒体服务器，用于配合加密系统实时音视频流加解密，同时能够对正在指挥媒体流进行转发和分发；
Ø 在景区指挥中心机房布署录音录像存放服务器，用于视频和音频存放，方便以后进行查询；
Ø 在景区指挥中心布署D500一机三屏指挥调度台，在配上BMP30鹅颈座咪，和BT270IP话机作为调度员和调度系统进行交互工具。D500能够和大屏连接，配合矩阵进行大屏投影显示；
Ø 在指挥中心布署广播网关，接入中控系统调音台，和指挥中心会议系统进行对接；
Ø 在指挥中心布署数字中继网关，接入中控调音台，和指挥中心会议系统进行对接；
Ø 在指挥中心布署集群网关，经过以太网口接入IP专网，并注册至调度主机上；
Ø 在景区观览车内布署GIS模块，可在调度台实时显示位置信息；
Ø 视频监控系统（4G NVR）可经过加密专网连接到视频监控接入网关从而和调度系统对接，实现视频监控回传和转发；
Ø 工作人员可配置BH200单兵终端，实现相互间音视频通信，集群对讲，和指挥中心沟通等。
三、 各模块功效介绍
1. 指挥调度管理平台功效介绍
在指挥中心布署一台一机三屏指挥调度台D500，以下图示：

其中最左边屏幕显示音频调度及功效切换，中间屏幕显示视频调度，右边屏幕显示基于地图音视频指挥调度。指挥员，经过调度台可进行以下操作：
1) 音频指挥调度功效

调度对象为系统内全部支持全双工语音通话终端，比如，一般电话、IP话机、IP网络有线对讲终端、多媒体话机、单兵终端等。调度员可经过调度软件图标状态监控到每个调度终端状态，已经依据组织结构快速找到需要查找终端，进行点击呼叫、群呼、强插、强拆、监听、代接、录音、夜服等操作。
2) 视频指挥调度功效

调度对象为系统内全部视频终端，比如，TH200单兵终端、BC100车载终端车载终端、经过BMG6000接入监控视频，多媒体话机等。
指挥员可经过在左侧终端列表中点击视频终端，使该终端将画面传回指挥中心，在左侧分屏显示（最大支持25方显示）。

如上图所表示，但终端传回图像后，指挥员可对图像进行“断开”、“录像”、“多方转发”、“旋转”、“显示调整”等操作。同时，也可将调度过程在大屏上投影展示。
3) 基于地图指挥调度

指挥员可经过地图对固定或移动终端进行定位，并描绘出移动终端运动轨迹。

同时指挥员可依据不一样图标判定终端状态，点击图标后，指挥员可对终端进行点击通话，视频回传，轨迹显示等操作。

4) 短信收发功效

调度员可经过调度软件收发文字指令。
2. 单兵系统功效介绍
组网拓扑

现场执法人员能够经过手持机将现场执法视频实时传回指挥中心，并能够接收到指挥中心实时视频指挥。
能够经过wifi热点把直播眼镜（安卓4.4系统嵌入单兵软件）加入到指挥调度中，也能够链接OTG摄像头（经过夹子固定在帽子或头盔上）进行现场视频实时回传。
Bluetel自有带宽自适应功效能够依据带宽灵活调整视频码率和帧速。
以下是手持机单兵软件（对讲通PTT ALL）各项功效。
BH手持机图样展示

网络参数

网络制
支持移动/联通 2G/3G/4G 五模十频
网

移动
式
支持 mini-PCIe 扩展专网网络
络
网络

参
多卡待
机身和 mini-PCIe 双待机（公网双卡，专网单

数

机
卡）

集群
无线对
包含硬件对讲功效，可更换模块支持 130MHz、

讲
350MHz、400MHz 等频段

通信

系统参数

CPU
64 位四核，主频 1.3GHz

RAM
2G

ROM
16G
系统参数

操作系
Android5.1

统

扩展存
Micro SD(TF)卡，最大支持 32G

储

外设参数

外设参数

屏幕
5 寸，TFT 屏

采取电容触摸屏

其它参数

传感器
电子指南针，G-sensor，陀螺仪，光感和靠近

感应。

其它参数
三防等
IP67，防自由跌落 1.5 米

级

电池
5200mA/H

集群对讲

Ø 可基于 2.5G/3G/4G 或WIFI网络环境下实现实时对讲，不受地域限制
Ø 实时对讲最大支持 300 人/组Ø
Ø 依据管理/使用权限划分优先级
1) 视频回传

Ø 智能终端可实时主动回传视频到指挥中心，指挥中心可远程打开智能终端摄像头进行视频或图像回传
Ø 网络状态不好时，如智能终端选择回传图像或视频，终端会在网络条件恢复良好状态时自动回传
Ø 智能终端可将视频或图像发送到其它终端或指挥中心，或同时向多个终端发送
2) 位置上报

Ø 定位信息回传：终端用户可将位置信息及状态实时回传至调度台，调度台可实现对终端 72 小时行动轨迹回放
Ø 终端对讲组地图视图：可实时查看自己及组内组员位置及状态信息，并在地图界面实时对讲及单呼操作
3) 音视频通话

Ø 对讲通PTTall用户组组员可一键提议语音或视频通话
Ø 架设于数据网络通道，消耗流量低，完全不占用通话时长
4) 联络人

Ø 对讲通PTTall支持自由添加当地联络人
Ø 对讲通PTTall可远程同时服务器端联络人
5) 临时分组

Ø 经过组内联络人列表，自由勾选建立多方语音对讲
Ø 支持指挥过程中随时邀请她人加入

软件特点
1、覆盖广：利用公网实现对讲通 PPTall®通信，支持跨越地域广域集群调度，
克服了专网集群系统信号覆盖区域限制。
2、适应型强：无须专业定制终端，适用全部职能手机
3、功效强：支持语音对讲、音视频通话、音音频会议、图片拍传、GPS 定位等
多媒体对讲通 PPTall®通信功效。
4、容量大：系统容量不受限制，支持实时对讲，音频会议。
5、可管理：和调度台结合，支持专业行业作业管理和指挥调度应用。
6、可扩展：经过网关设备，可和传统集群专网、电台、监控摄像头等专用终端
互联互通。
3. 车辆定位系统介绍

Ø 在景区观览车内设GIS模块，可将实时位置信息上传到调度台
4. 集群对讲接入和管理

经过集群网关将原有集群对讲终端接入到系统中，管理以下图所表示

指挥调度员可经过调度软件，对IP网络集群对讲及无线电对讲终端进行喊话，进行编组（IP网络集群对讲可和无线电对讲系统进行混编）

四、 系统优势
1. 技术前沿性
1) 电信级处理方案
BlueTel MD-IP多媒体指挥调度交换平台是基于X86架构和Linux操作系统电信级一体化结构设备，X86具功效丰富和低功耗、高性能特点，在大数据量、高速信号处理中巨大优势和应用潜力，已使之成为电信级网络设备首选。Linux以其良好可靠性和卓越实时性被广泛地应用在通信、军事、航空、航天等高精尖技术及实时性要求极高领域中，所以蓝海迅捷MD-IP系统相比传统程控交换机和调度机，其性能及可靠性大大提升。
2) 虚拟分区技术
BlueTel MD-IP多媒体调度交换平台支持虚拟分区技术，在逻辑上将单台物理设备虚拟成行政分区和调度分区，在物理上将调度系统和行政办公系统集成在一起，表现行政调度一体化和“All In One”设计理念。全部虚拟分区系统能够共享整台物理设备提供基础资源及融合其它应用系统提供服务，无需反复建设，而且对外展现统一界面，方面进行集中维护管理。
3) 灵活组网方法
Bluetel行调一体化通信系统体系架构不仅许可业务经过多个物理网关来实现，而且支持LAN、WAN、WLAN、3G、4G、卫星通信等多种网络环境用户接入，为网络建设提供了多样处理方案。本系统建设能够依靠现有IP分组网，无需重新建网，提升现有网络利用率，降低组网建设复杂程度和系统维护管理成本。
4) 多制式终端接入
系统支持多个终端接入方法，如一般模拟电话、无线电台、IP电话、软电话、SIP APK、监控摄像头等，和市场主流终端有很好兼容性。同时系统支持无线终端接入能力，支持Wi-Fi、PHS(RPC/CSC)、GSM、TD-SCDMA、LTE-TDD、LTE-FDD等多个制式无线通信系统接入。
5) 完善运维能力
系统采取电信级设备，配合多个业务功效单元，能够提供完善网络运行能力。系统提供告警日志、配置等功效，可管理多种终端和网关。
同时系统提供全方面计费功效，可对系统内用户提供实时计费、账单查询等功效，系统还可对中继计费以实现和其它运行商结算。
6) 全方面业务组合
系统在支持基础短信、语音、视频通信基础上，提供多个补充业务，而且支持支持IVR、录音、计费、会议等多个增值业务。系统能够针对不一样需要，开展多个差异化业务，如通信助理、语音邮箱、话务台、一号通等业务。
2. 系统可靠性
1) 软件可靠性介绍
MD-IP 调度系统软件过周期性任务调度，提供对关键资源自检手段(如交换时隙,用户端口等)。假如发觉异常，提供告警信息，并自动修复。另外对于关键资源使用，如时隙，DSP资源等，采取超时保护机制等。
2) 硬件可靠性介绍
作为下一代网络关键控制设备，以MD-IP含有电信级可靠性和灵活扩展性。整个硬件平台采取了高速分布式、模块化设计结构。使得硬件模块和用户容量呈线性增加。关键技术特点是：
Ø 主控单板达成电信级可靠性要求。
Ø 分布式硬件结构。
3) 双机热备异地容灾介绍
Ø 异地容灾机制实现原理
在网络计划时候，采取异地容灾机制也就是采取两台设备相互备份方案时系统含有以下功效：
l 将全部接入资源、终端设备负荷根据实际需求灵活分配到两个设备各自所属域中，当每个域中语音交换系统发生故障时，域内全部设备自动切换至冗余备份服务器上去。
l 数据同时：开局时两台设备数据配置完全一样，在设备后台会自动进行信息交互，每台设备上数据信息发生改变时，均实时备份到备份设备，确保数据一致性，以使用户透明切换所属网络。
l 心跳检测：NC系列语音交换平台之间及交换系统和网关、终端设备之间，经过心跳信息检测对端状态。若检测到对端发生故障，则依据容灾机制进行主备切换，确保业务快速恢复。
Ø 异地容灾建设方案
将两台关键设备开启异地容灾功效，实现双机热备。
l 用户终端侧--调度终端双归属，当终端检测到主归属交换机停止工作时，自动切换到归属交换机继续工作。
l 上级调度机侧--上级调度机配置路由备份，检测到主调度机停止工作后，全部后续呼叫送往备用调度机。
l 调度机冗余--互为备份两个调度交换机会在设备后台自动进行信息同时/心跳检测，以确保终端用户切换到备用调度机时，用户信息和业务信息和原来一致。
