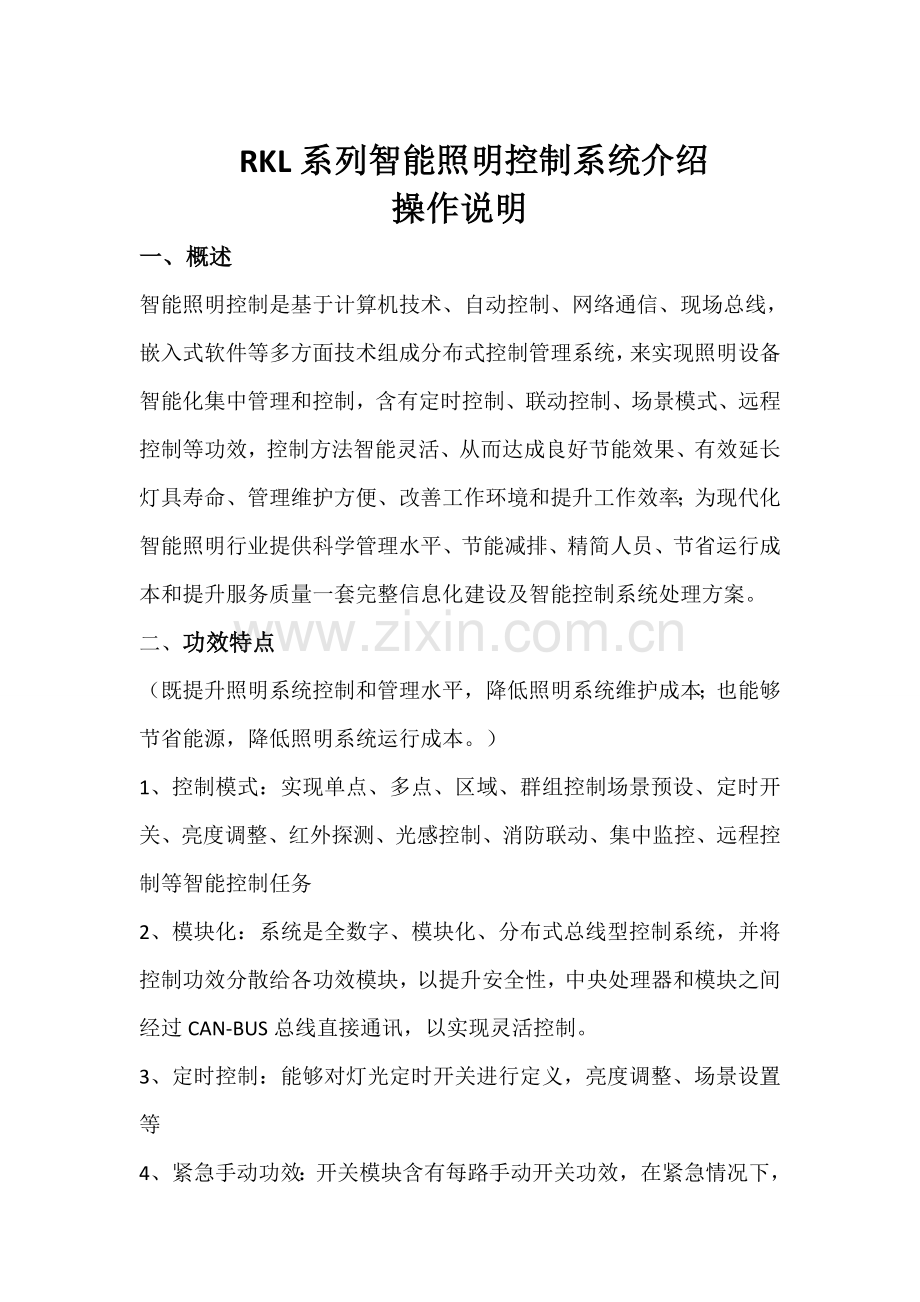

RKL系列智能照明控制系统介绍
操作说明
一、概述
智能照明控制是基于计算机技术、自动控制、网络通信、现场总线，嵌入式软件等多方面技术组成分布式控制管理系统，来实现照明设备智能化集中管理和控制，含有定时控制、联动控制、场景模式、远程控制等功效，控制方法智能灵活、从而达成良好节能效果、有效延长灯具寿命、管理维护方便、改善工作环境和提升工作效率；为现代化智能照明行业提供科学管理水平、节能减排、精简人员、节省运行成本和提升服务质量一套完整信息化建设及智能控制系统处理方案。
二、 功效特点
（既提升照明系统控制和管理水平，降低照明系统维护成本；也能够节省能源，降低照明系统运行成本。）
1、 控制模式：实现单点、多点、区域、群组控制场景预设、定时开关、亮度调整、红外探测、光感控制、消防联动、集中监控、远程控制等智能控制任务
2、 模块化：系统是全数字、模块化、分布式总线型控制系统，并将控制功效分散给各功效模块，以提升安全性，中央处理器和模块之间经过CAN-BUS总线直接通讯，以实现灵活控制。
3、 定时控制：能够对灯光定时开关进行定义，亮度调整、场景设置等

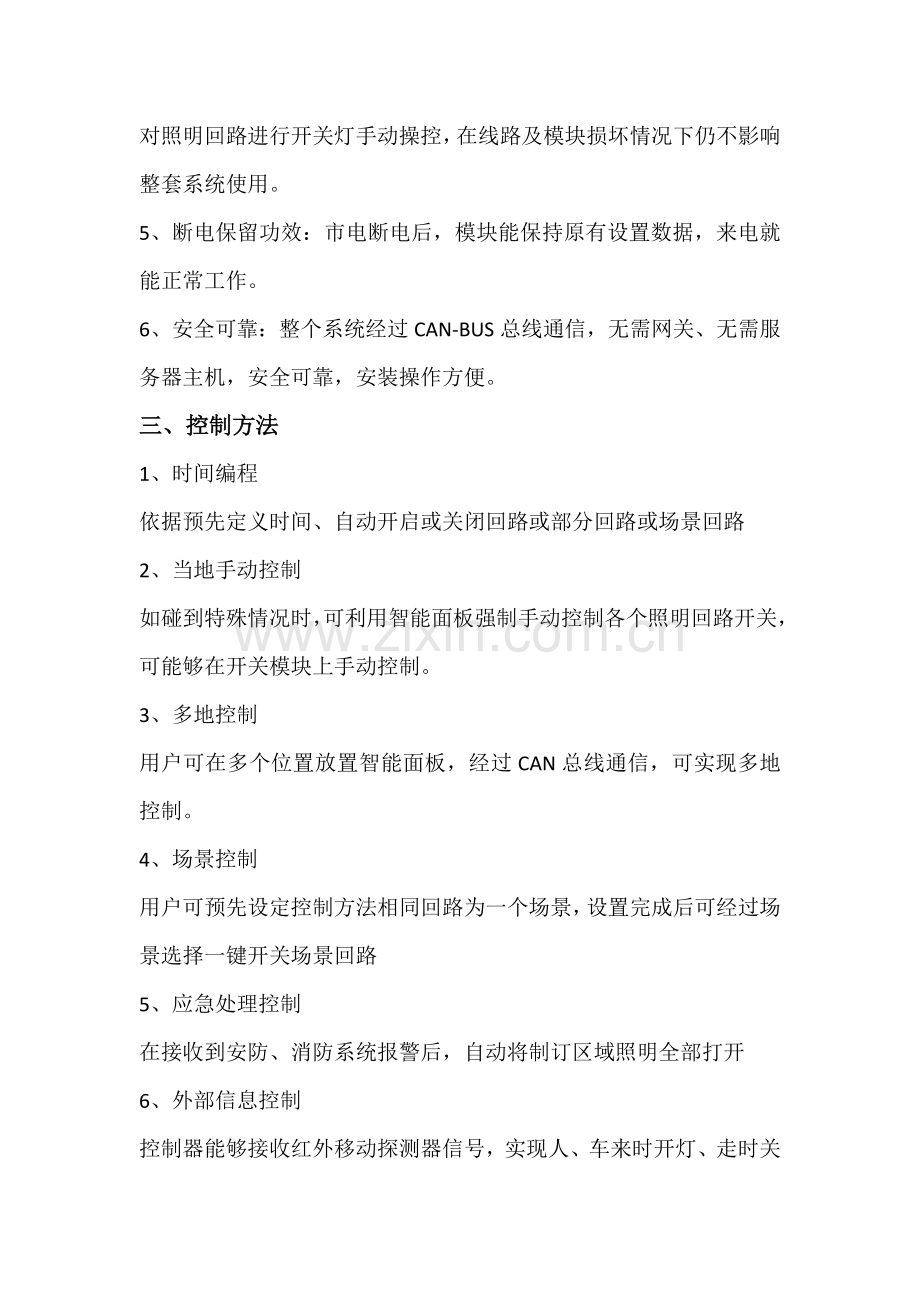

4、 紧急手动功效：开关模块含有每路手动开关功效，在紧急情况下，对照明回路进行开关灯手动操控，在线路及模块损坏情况下仍不影响整套系统使用。
5、 断电保留功效：市电断电后，模块能保持原有设置数据，来电就能正常工作。
6、 安全可靠：整个系统经过CAN-BUS总线通信，无需网关、无需服务器主机，安全可靠，安装操作方便。
三、 控制方法
1、 时间编程
依据预先定义时间、自动开启或关闭回路或部分回路或场景回路
2、 当地手动控制
如碰到特殊情况时，可利用智能面板强制手动控制各个照明回路开关，可能够在开关模块上手动控制。
3、 多地控制
用户可在多个位置放置智能面板，经过CAN总线通信，可实现多地控制。
4、 场景控制
用户可预先设定控制方法相同回路为一个场景，设置完成后可经过场景选择一键开关场景回路
5、 应急处理控制
在接收到安防、消防系统报警后，自动将制订区域照明全部打开
6、 外部信息控制
控制器能够接收红外移动探测器信号，实现人、车来时开灯、走时关灯；也能够接收光照度探测器信号，当现场光照度低于设定值，自动开启全部灯光。
7、 系统远程控制
照明产品经过CAN总线，借用CAN口转RS232接口和电脑软件系统通讯上，实现远程控制和管理。
系统能显示各个控制器每个回路工作状态
‚能够远程手动控制每路输出
ƒ每路可设置16个时间段
④光控功效和消防联动和场景组合远程设置

四、 系统架构

五、 产品组成

智能照明=照明模块+系统软件+86面板+时钟管理器
其它配置：CAN口转RS232转换器、信号放大器

1、照明模块
1）实施开关动作，安装在配电箱里，模块类型分：3路、4路、6路、8路。可自由组合拼接实现多回路。
2）模块每路带手动开关按键，单独控制输出，模块和模块经过CAN-BUS总线连接，实现各节点之间实时控制和可靠数据通信。

2、系统软件
1） 安装在管理中心电脑，经过CAN口转RS232转换器和电脑系统软件实现通讯连接。
2） 远程设置开关时间和开关动作、场景设置、消防联动、光控等功效。

3、86面板
1）安装在任意位置，实现场景模式控制
2）面板按钮模式：4键、6键、8键等类型，通讯采取C-BUS总线通讯方法，可编程场景控制，单多回路调整，含有远程编程和管理功效。

4、时钟管理器
1） 安装在配电箱门上或安装在现场如办公室、会议室、值班室、等墙面，可对全部照明模块每路进行现场设置和控制。
2） 每路可设置16段定时开关，光控设置、消防联动等功效。

五、工作方法：

方案一、每路模块带手动开关按键，可手动控制，方便现场检测或紧急情况手动开关使用。

智能照明模块—技术参数
1、 工作电压：AC 220V 50HZ
2、 工作环境：-40～85℃，湿度<90%
3、 单路工作电流：16A或30A
4、 输入端口：CAN-BUS/消防接口/外部信号
5、 输出回路：3路/4路/6路/8路
6、 消防联动：AC/DC12~24V无源信号反馈
7、 通讯接口：CAN-BUS总线
8、 通讯距离：1200M
9、 外部信号接口：干接点
10、外形尺寸：3路模块(16A)：90(长)×88(宽)×66(高)
4路模块(30A)：126(长)×88(宽)×66(高)
6路模块(16A)：144(长)×88(宽)×66(高)
8路模块(16A)：185(长)×88(宽)×66(高)

安装实例：

方案二：86可编程面板：
4键、6键、8键可编程面板可选，含有远程编程和管理功效，如：单开、单关、全开、全关、触发场景、组控制，交叉控制，多点控制各个模块等。

技术参数
工作电压
AC/DC 12～24V
工作温度
-40～55℃，湿度20～90%
按键类型
4、6、8键，场景组合设计
通讯协议
CAN-BUS
产品尺寸
86*86*35mm（L*W*H）
体积重量
0.3KG

86面板接线图

方案三：液晶面板操作：
使用液晶主控屏面板来操作管理全部智能照明模块，经过CAN-BUS总线和智能照明控制模块通讯，实现模块定时设置、消防联动、光控等功效设置。
安装方法：面板式安装，方法：配电箱门上、现场如：办公室、会议室、值班室等墙面对全部照明模块每路进行现场设置和控制。

显示功效
能显示每路输出工作状态
含有年月日显示功效
能显示目前光照度等级
接口功效
CAN-BUS通讯接口
消防联动控制信号
光感信号控制接口
外部信号控制接口
控制功效
内含电源模块、定时、消防、光控设置，每路可设置16个时间段，开关状态随时反馈到监控中心。
工作电压
AC 220V 50HZ / 温度：-20～75℃

产品接线图

方案四：电脑集中控制，组网控制，CAN总线：
一、 将全部模块经过CAN-BUS总线并联连接到电脑系统中集中操作，借助CAN口转RS232接口和电脑系统实现通讯，可设置时间等开关参数，远程开关动作、场景模式、集中管理每个照明模块控制功效等。
二、 中间可添加面板控制或需要控制产品和功效，CAN-BUS系统中可添加调光模块、人体红外烟感雷达等感应产品。拓展功效性强，系统控制灵活方便。
智能照明模块和模块之间组网结构图：
CAN口转RS232通讯接口：

时钟管理器操作手册

出厂前默认设置：
1、 设置好目前日期和时间。
2、 默认是启用“自动”控制功效。
3、 可设置16段定时开关、光控设置、
5、每台控制器已按次序设置唯一ID号。

在主画面里，按‘’键，进入页面选择画面，输入要打开页面编号，按‘’键，假如该编号页面存在，则进入该页面，不然返回主画面，页面编号分配以下列表：
页面编码
编码
页面描述
001
系统参数设置
002
时控设置
003
光控设置
004
消防设置
按键定义
名称
功效

菜单/确定

光标

增加/翻页

降低/翻页

主画面上显示目前日期和时间，当地当日天亮天黑时间，给用户在设定经纬度时间控制时带来方便。和显示当日光照亮度等级，给光控功效设置做参考。

1、 控制器在投入使用前，先设定日期和时间、当地经度和纬度，以立即区（中国默认是8时区）等设置，这么控制器才正确地计算当地天亮天黑时间，控制器主页正确显示目前天黑天亮时间。
注：修改完必需移动光标进行数值保留，假如直接按‘SET’返回主画面，则刚才修改值会失效。

分时控设置分为经纬控制（经纬时控）和固定控制（一般定时）两种控制，经纬时控依据经纬度算法计算得出当地天天日出日落时间，依据十二个月四季改变规律自动调整。
时控设置页面介绍：
1、页面左上角显示：05:39是当地当日天亮时间；页面右上角显示：19:04是当地当日天黑时间；
2、时段：一共可设置16段定时，001代表第一段，能够选择001-016
举例：
“”表示“开灯”时间设置，“”表示“关灯”时间设置，可选择两种工作模式：经纬和固定
第一个：“经纬”表示选择经纬时控功效，基于在<系统参数设置>设置好当地经纬度值，控制器自动计算出当日天黑天亮时间，依据<时控设置>页面左右两角分别显示天黑天亮时间来填写改时间段，控制时间就能够自动正确地根据天天日出日落时间来实施开关动作，无需人为去修改，据十二个月四季改变规律自动调整。
第二种：“固定”表示选择一般定时功效，自由设定开关设置，时间设置范围：1MIN～24H,当设置为00：00固定开-00：00固定关，就不参与控制。
3、“使能”表示光控功效是否开启，“√”代表启用光控功效，“×”代表关闭光控功效。
4、“星期控制”：每个时段全部设有周一到周日启用模式选择，“√”启用定时，“×”停用定时。若周日放假休息，当日不需要照明，那么让周日这天停用定时。

需要依据环境光照度来参考开关灯，开启光控功效请打上‘√’，不用时请打‘×’。
“”表示光照值设置下限，代表目前光照值黑暗环境，达成设定数值实施开灯；
“”表示光照值设置上限，代表目前光照值光亮环境，达成设定数值实施关灯。
出厂默认08接通，30断开，是结合天黑天亮光照值设定，用户能够参考目前光照强度来设定，并总结使用经验来设置光照值。

照明控制系统需要应用到消防联动功效，当接收到安防、消防系统报警后，应急照明灯需要强启功效。
1、选择“√”，在照明管理系统能够分别设置每个模块是否选择消防联动功效。
2、选择“×”，照明管理系统就没有开放消防联动功效。
