***企业***PLC自动控制系统设计方案

***企业
6月25日

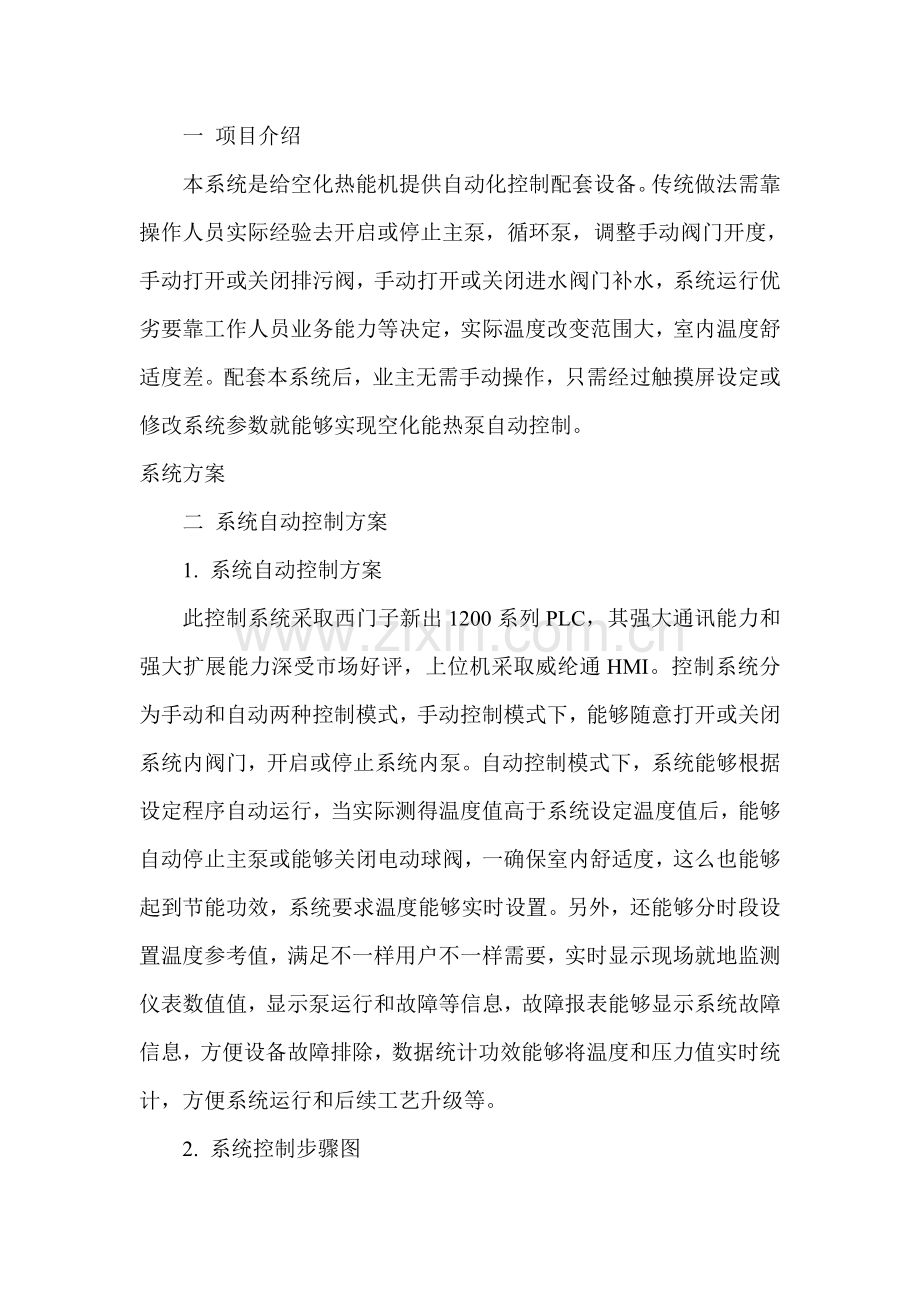

一 项目介绍
本系统是给空化热能机提供自动化控制配套设备。传统做法需靠操作人员实际经验去开启或停止主泵，循环泵，调整手动阀门开度，手动打开或关闭排污阀，手动打开或关闭进水阀门补水，系统运行优劣要靠工作人员业务能力等决定，实际温度改变范围大，室内温度舒适度差。配套本系统后，业主无需手动操作，只需经过触摸屏设定或修改系统参数就能够实现空化能热泵自动控制。
系统方案
二 系统自动控制方案
1. 系统自动控制方案
此控制系统采取西门子新出1200系列PLC，其强大通讯能力和强大扩展能力深受市场好评，上位机采取威纶通HMI。控制系统分为手动和自动两种控制模式，手动控制模式下，能够随意打开或关闭系统内阀门，开启或停止系统内泵。自动控制模式下，系统能够根据设定程序自动运行，当实际测得温度值高于系统设定温度值后，能够自动停止主泵或能够关闭电动球阀，一确保室内舒适度，这么也能够起到节能功效，系统要求温度能够实时设置。另外，还能够分时段设置温度参考值，满足不一样用户不一样需要，实时显示现场就地监测仪表数值值，显示泵运行和故障等信息，故障报表能够显示系统故障信息，方便设备故障排除，数据统计功效能够将温度和压力值实时统计，方便系统运行和后续工艺升级等。
2. 系统控制步骤图
系统自动控制步骤图以下图所表示：

3. PLC框架图
系统控制框架图以下图所表示：

三、 控制对象
1． 主泵：
数 量：1台
功 率：3 KW
作 用：系统热源制造者
2． 循环泵：
数 量：1台
功 率：0.5 KW
作 用：关键作用是确保水在系统内正常循环
3． 压力检测：
数 量：1只
技术参数：二线制,4-20ma
作 用：检测系统压力
4． 温度检测：
数 量：1只
技术参数：二线制,4-20ma，带就地显示
作 用：检测系统内循环水温度
安装位置：安装在系统水出处或安装在系统回水管路中
5． 电动球阀：
数 量：2只
技术参数：带回讯器（开到位和关到位信号反馈）
作 用：检测系统压力
安装位置：自动温集水器处
6． 排污阀：
数 量：1只（不参与控制）
器
7．进水阀：
数 量：1只（不参与控制）
8.电动分水器
数 量：1只（不参与控制）
技术参数：4路，阀门由电动实施机构，能够由PLC控制
三 控制系统配置说明
１.系统控制I/O点统计
依据实际控制设备计算控制点数以下表所表示：

序号
控制对象
数量
PLC点数
DI
DQ
AI
1
主泵
1
3
1

2
循环泵
1
3
1

3
压力
1

1
4
温度
1

1
5
电动球阀
2
4
4

6
阀门
2
4
4

7
分水器
1
8
8

小计

22
18
2
2．系统需要材料清单
序号
设备及器件
厂家
数量
备注
1
1200CPU
西门子
1

2
数字 I/O
西门子
1

3
模拟量输入 4 AI
西门子
1

5
触摸屏
威纶通
1

6
开关电源
台湾明纬
2

7
继电器
松下
20

8
端子
魏德米勒
100片

9
接触器
正泰
2

10
断路器
正泰
4

11
热继电器
正泰
2

12
控制柜

1批

3.系统关键电气原理图

四、报价
序号
项目
数量
价格
小计
备注
1
自动控制系统设计
1
***.**
***.**

2
电气控制柜
1
***.**
***.**

3
PLC程序开发
1
***.**
***.**

5
触摸屏及软件开发
1
***.**
***.**

6
调试费
1
***.**
***.**

7
交通及通信费
1
***.**
***.**

8
售后
1
***.**
***.**

9
利润
1
***.**
***.**

10
累计:*****.**
10
税费：*****.**×17%=*****.*
11
总计：*****.**+*****.*=******.*
