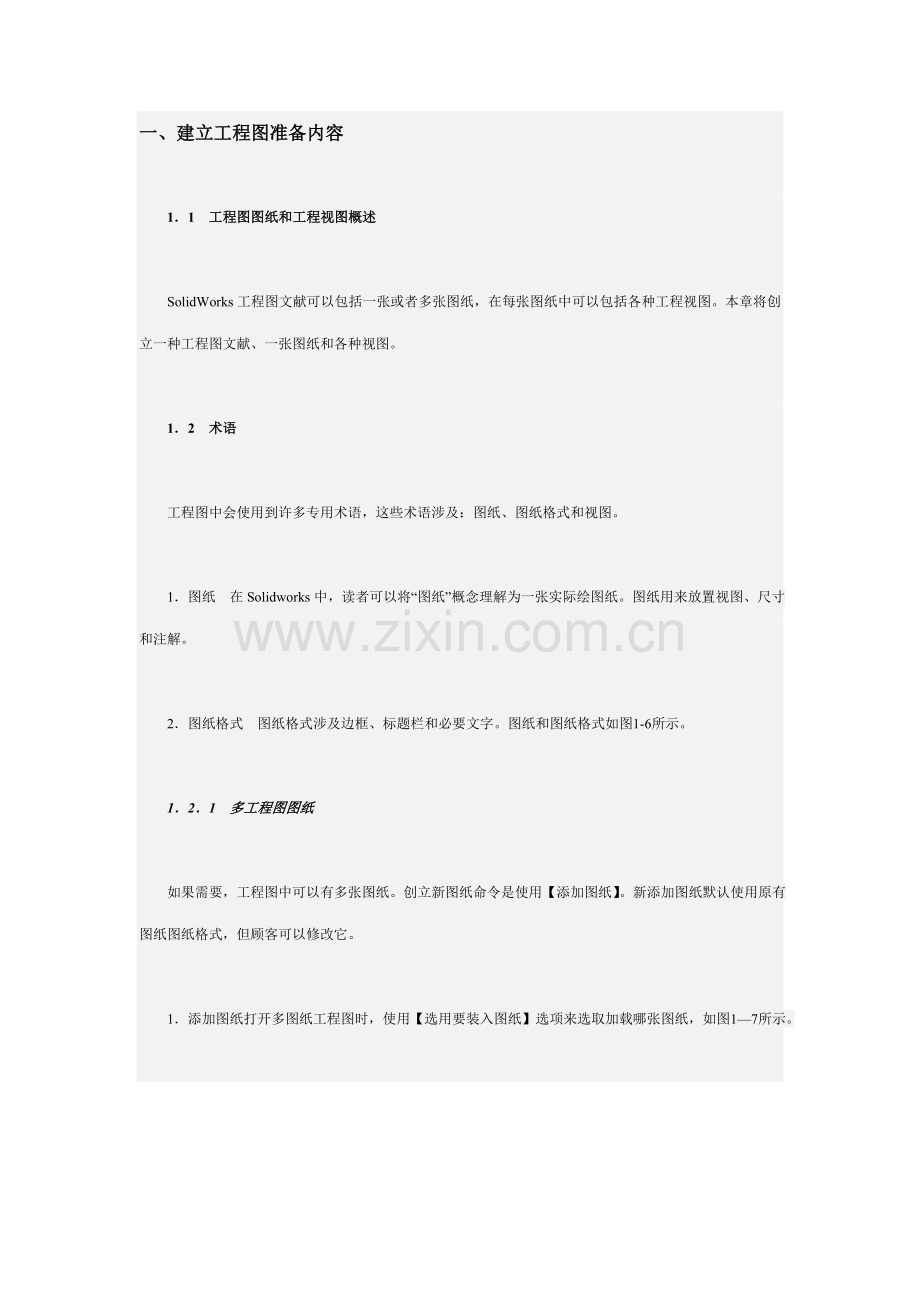

一、建立工程图准备内容

1．1 工程图图纸和工程视图概述

SolidWorks工程图文献可以包括一张或者多张图纸，在每张图纸中可以包括各种工程视图。本章将创立一种工程图文献、一张图纸和各种视图。

1．2 术语

工程图中会使用到许多专用术语，这些术语涉及：图纸、图纸格式和视图。

1．图纸 在Solidworks中，读者可以将“图纸”概念理解为一张实际绘图纸。图纸用来放置视图、尺寸和注解。

2．图纸格式 图纸格式涉及边框、标题栏和必要文字。图纸和图纸格式如图1-6所示。

1．2．1 多工程图图纸

如果需要，工程图中可以有多张图纸。创立新图纸命令是使用【添加图纸】。新添加图纸默认使用原有图纸图纸格式，但顾客可以修改它。

1．添加图纸打开多图纸工程图时，使用【选用要装入图纸】选项来选取加载哪张图纸，如图1—7所示。

将鼠标放在选取图纸页标签上，将会预览显示该图纸。

2．默认图纸顺序 工程图图纸是按创立先后顺序排序。它们名字出当前FeatureManager‘里，并且显示于图形窗口底部，排列成类似。Excel工作表风格，如图1—8所示。要激活一张图纸，只需要在Featu，reManager’中右键单击需要激活图纸，然后选取【激活】或者直接单击页标签。可以使用“首页图纸”和“尾页图纸”切换首页图纸和末页图纸.

3．图纸重新排序 图纸可以直接通过拖拽方式重新排序。这种办法也可以用在FeatureManager和页标签上，如图1—9所示。按住ctrl键，可以选取多张图纸。

4．图纸重新命名 右键单击图纸页标签，选取【重新命名】可给图纸重新命名。

5．复制图纸工程图图纸可以在同一工程图文献内不同图纸之间或者不同工程图文献图纸之间进行复制。

右键单击需要复制工程图图纸页标签，选取【复制】，图纸被复制到计算机剪贴板上，然后右键单击工程图图纸页标签，选取【粘贴】，并选取粘贴工程图图纸位置，如图1．10所示。

1．3．2创立工程图

单击【文献】／【新建】创立一种新工程图文献，默认状况下，将浮现【模型视图】对话框，用以创立第一种视图。在本例中，取消【模型视图】对话框，进行工程图【选项】设立。更多信息请参阅附录B．1．1“新建工程图图纸”。

创立工程图操作环节:

环节1 创立GB-A3工程图纸

创立一种新工程图文献，选取【原则图纸大小】，不勾选【只显示原则格式】选项，选取【A3(GB)】原则图纸格式，如图1．11所示。取消【模型视图】对话框。

1．2．2 设立

本例中需要设立某些【选项】。更多选项信息请参阅附录I“设立”。

环节2设立总绘图原则

选取【工具】／【选项】“文档属性】“绘图原则】，设立GB为总绘图原则。

环节3设立工程图选项

选取【工具】／【选项】／【系统选项】／【工程图】，对所有工程图进行如图l一12所示设立。

环节4设立视图显示选项

选取【工具】／【选项】／【系统选项】“工程图】／【显示类型】，对所有工程图进行如图1一13所示设立。

环节5设立自动插入选项

选取【工具】／【选项】／【文档属性】／【出详图】，对当前工程图进行如图1-14所示设立。

环节6设立字体

选取【工具】／【选项】／【文档属性】／【尺寸】／【字体】，对当前工程图进行如图1．15所示设立。

环节7设立局部和剖面字体

选取【工具】“选项】／【文档属性】／【视图标号】，设立下列选项：

选取【剖面视图】／【查看标号文字】／【字体】，设立高度为20点。选取【剖面视图】／【剖面视图箭头文字】“字体】，设立高度为24点。

选取【局部视图】“查看标号文字】／【字体】，设立高度为20点。选取【局部视图】／【局部视图图标文字】／【字体】，设立高度为24点。

1．2．3 图纸属性

运用工程图【图纸属性】对话框，可以变化图纸名称、比例和当前图纸投影类型等。

1，视图参照一种零件或者一种装配体文献。视图涉及在工程图图纸上视图比例、视图方向和视图位置。每一种视图均有一种单独“参照”，但是一张图纸可以涉及各种有着不同“参照”视图，如图所示。

2，SolidWorks零件图中可以创立工程视图涉及

· 查看调色板。

· 模型视图。

· 原则三视图。

· 投影视图。

· 相对视图。

· 辅助视图。

· 断裂视图。

· 零件剖视图。

· 钣金（平板展开）视图。

1．4．2 工程视图父视图

工程视图某些特性可以在视图之间共享。咱们可以从已有视图中创立各种视图(如投影视图、辅助视图、剖视图、局部视图)。已有视图将会成为新视图父视图。

·显示样式：新视图显示样式可以和父视图同样，如图1—18所示，只需在【显示样式】选项组中勾选【使用父关系样式】即可。更多关于视图样式信息请参阅附录B．2．2“模型视图”。固然，也可以更改从父视图继承过来显示样式。

·比例：新视图比例可以和父视图同样，只需要在【比例缩放】选项组中选取【使用父关系比例】即可。同样，也可以使用图纸比例或自定义比例。对父视图修改比例将会同步继承到子视图中。

·单击子视图将高亮显示父视图。

1．4．3 工程视图命名

工程视图默认名称反映了它们创立方式，如模型视图名称“工程视图1”、局部视图名称“局部视图A”等。如图1—19所示，顾客可以在FeatureManager设计树中更改工程视图名称。

1．4．4 添加工程视图

为了描述零件体，需要几种工程视图，涉及原则三视图、局部视图和模型视图。创立原则三视图更多信息请参阅附录B．2．3“原则三视图”。

1．5 在工程视图中绘制草图

某些类型工程视图，特别是剖视图和局部视图，规定顾客在视图中绘制草图，而不只是在视图上绘制草图。

在视图中绘制草图时，顾客应当一方面激活视图，这样才干保证所绘制几何体与视图有关。

建立下列视图，规定顾客绘制草图，并且在绘制草图时，SolidWorks将自动调用某种草图几何体。这种类型工程视图涉及：

·剖面视图(直线)。

·旋转剖视图(直线)。

·局部视图(圆)。

·断开剖视图(样条曲线)。

建立下列视图，规定顾客在视图中绘制草图，但SolidWorks并不指定某种草图几何体，并且在绘制前必要手动激活视图。这种类型工程视图涉及：

·剪裁视图。

·空白视图。

·旋转剖视图。

下面详细简介手动激活工程视图或图纸办法。

1．5．1 激活工程视图

可以通过单击视图边框内部区域或者在FeatureManager设计树中选取视图名称方式来激活视图，激活视图将被虚线边框所包围，如图1-21所示。虚线边框颜色可以在【系统选项】／【颜色】中设定。

1．视图锁焦和图纸锁焦 当顾客但愿视图始终处在活动状态时候，可以使用【视图锁焦】命令。

·视图锁焦。为了激活视图并锁住焦点，顾客可以在FeatureManager设计树或者图形区域中右键单击该视图，选取【视图锁焦】命令，也可以直接双击该视图。视图锁焦后，虽然顾客在接近其她视图位置上绘制几何体也会与锁焦视图有关，这样可以保证顾客所绘制草图元素始终从属于激活视图。被锁焦视图将会被虚线边框和实角标记，如图1—22所示。

·解除视图锁焦。在被锁焦视图上单击右键，从弹出菜单中选取【解除视图锁焦】命令,可以切换回动态激活视图状态，也可以直接双击需要激活视图。

·图纸锁焦。使用【图纸锁焦】可以协助顾客在指定图纸上绘制草图。如果不使用【图纸锁焦】，绘制草图实体从属于离光标近来视图。当图纸锁焦时，没有其她视图被激活，如图1—23所示。

·解除图纸锁焦。为理解除图纸锁焦，可以在图纸中空白处单击右键，然后从弹出菜单中选取【解除图纸锁焦】命令，或者直接在需要激活视图上双击。

2．锁住视图位置 【锁住视图位置】可以制止顾客移动视图。

·右键单击视图，选取【锁住视图位置】，可以制止视图被直接移动。如果这个视图有父视图并且父视图是未锁定，则移动父视图将同步移动子视图。

·右键单击视图，选取【解除锁住视图位置】，视图可以被移动。

1．6 视图设立
视图建立后来，顾客可以对视图设立不同选项，以变化零件在工程图中显示方式。
工程图可以用各种模式来显示，如线框模式和上色模式。顾客可以控制切边显示，也可以选取所显示零件配备。
可以通过【视图显示模式】选项来变化某些视图默认设立。
更多信息请参阅附录B．2．17“视图显示模式”和附录B．2．18“切边显示”。
环节14设立显示模式
所有视图创立时都采用了默认设立，普通需要修改视图【切边】、【视图显示】和【配备】设立，如图1—28所示。
·【剖面视图】：切边不可见。
·【局部视图】：切边不可见。
·【投影视图】：带边线上色。
·【反向视图】：带边线上色。
设立后模型视图如图1．28所示。

1．7 中心符号线和中心线
可以运用中心符号线、中心线等注解，在工程图中标记圆心位置。

更多关于零件序号信息，请参阅附录E．16“零件序号”、附录E．17“自动零件序号”和附录E．18“成组零件序号”。
1．7．1 中心符号线
运用【中心符号线】命令，顾客可以在所选取圆形边上建立中心符号线或中心点。如果顾客选取圆，则插人中心符号线；选取圆弧，则建立中心点。

1．7．2 添加中心符号线
中心符号线应当在尺寸和添加注解之前添加到工程图中，顾客可以修改它们尺寸或者外观。
环节16添加中心符号线
在前视图和投影视图中添加单一中心符号线，如图1—30所示。
环节17修改中心符号线长短
在投影视图中拖动中心符号线端点，可变化其长度，如图1—31所示。

1．7．3 中心线
中心线是以点画线表达直线，添加到具备圆弧形式视图中。

更多信息请参阅附录c．2“中心线”。
1．7．4 添加中心线
中心线应当在尺寸和添加注解之前添加到工程图中，顾客可以修改它们尺寸或者外观。
环节18添加圆柱面上中心线
在局部视图Ⅲ中，选取圆柱面添加中心线，并拖动中心线端点变化其长度，如图l一32所示。
环节19添加其她中心线
选取投影视图上特性“circular Boss”，添加中心线，变化中心线长度使之穿过所有凸台，如图1—33所示。

1．8 视图中模型边线

顾客可以对视图中显示模型边线进行隐藏、变化线型、修改颜色或变化线粗细等操作，以进一步加强工程图可视性和表达能力。

隐藏边线可以通过【显示边线】被重新显示。

更多信息请参阅附录B．2．23“隐藏／显示边线”。

环节20显示隐藏边线

在上视图中对单_特性添加显示隐藏边线，如图1—34所示。

右键单击上视图，选取【属性】，在属性对话框中选取【更多属性】，单击【显示隐藏边线】，然后通过在特性树上单击，把需要显示边线特性添加到对话框中，最后单击【应用】和【拟定】来完毕，如图1．35所示。

得到工程图如图1—36所示。

环节21 保存并关闭工程图
