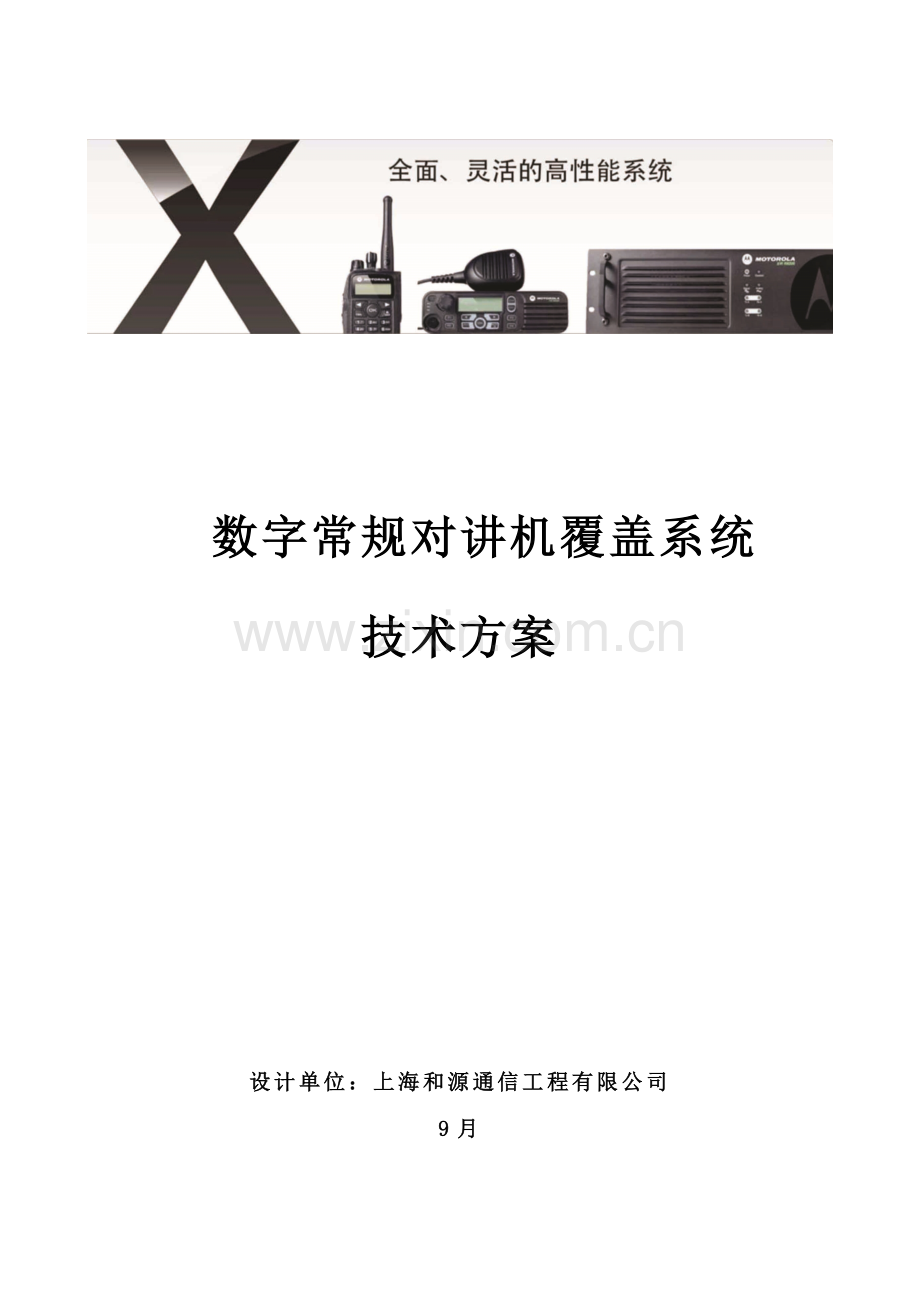

对讲设计专项方案.doc

　数字常规对讲机覆盖系统
技术方案

设计单位：上海和源通信工程有限公司
9月

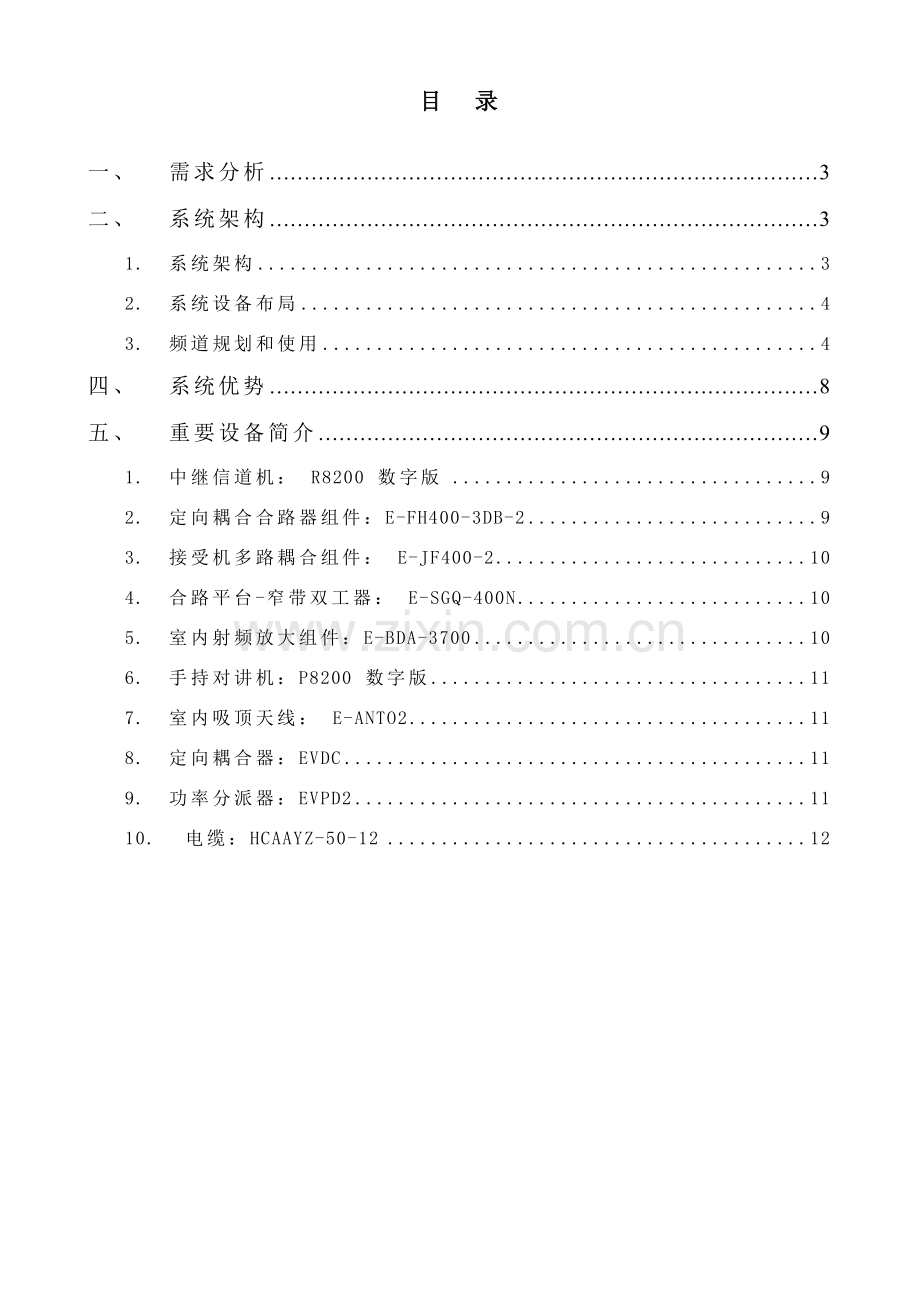

目 录
一、 需求分析 3
二、 系统架构 3
1. 系统架构 3
2. 系统设备布局 4
3. 频道规划和使用 4
四、 系统优势 8
五、 重要设备简介 9
1. 中继信道机： R8200 数字版 9
2. 定向耦合合路器组件：E-FH400-3DB-2 9
3. 接受机多路耦合组件： E-JF400-2 10
4. 合路平台-窄带双工器： E-SGQ-400N 10
5. 室内射频放大组件：E-BDA-3700 10
6. 手持对讲机：P8200 数字版 11
7. 室内吸顶天线： E-ANTO2 11
8. 定向耦合器：EVDC 11
9. 功率分派器：EVPD2 11
10. 电缆：HCAAYZ-50-12 12

一、 需求分析
无线对讲覆盖系统重要用来解决大型建筑物内部信号盲区，通过覆盖使信号在关于空间区域内有效，使客户不再受建筑物空间和屏蔽束缚，实当前有效区域内工作协调和指挥调度需求。室内无线对讲通信改进，对于业主提高形象、应对突发事件、提高办事效率和为顾客提供更好更完美服务具备很大意义。
依照苏州中心H地块特点，咱们以为无线对讲机覆盖系统应满足如下几点：
• 重要覆盖区域为苏州中心H地块内公共区域、楼梯、电梯轿厢内、设备机房及室外区域；
• 系统设计规定具备14个通信频道，分别提供应各业态关于部门人员使用。14个频道同步在线进行通信，互相可切换通信工作频道，并不会互相产生干扰；
• 本系统设计时需考虑预留端口，将整个系统信号源引入其她区域，实现信号全覆盖；
• 本系统设计采用频率为本地无线电管理局获得允许，并可在建成后获得系统使用允许证；
• 整个对讲机覆盖系统采用室内吸顶天线和同轴电缆构成室内无源分布系统来实现信号覆盖；

二、 系统架构
1. 系统架构
整个无线对讲机覆盖系统是涉及信号源和天馈室内分布系统两某些构成。信号源作为系统核心部件将接受到对讲机信号解决后，放大并回送到对讲机终端，从而实现建筑内外对讲机之间桥接作用，天馈室内分布系统作为信号在建筑内传播网络，遍及建筑各个位置，通过室内天线来发射和接受天线附近
对讲机终端信息，室内分布系统优劣直接影响到整个覆盖区域效果。

2. 系统设备布局
信号源-中继控制信道机拟定安装在H地块内消防控制室内，由一种立式机柜构成，所有信号都将在这里做汇接解决，通过合路平台后，将信号引至光端机，采用光钎和射频同轴电缆方式，发散到整个建筑内部，以此实现信号全覆盖。

3. 频道规划和使用
考虑本项目业态多，频道划分则尤为重要，为保证整个苏州中心内部正常使用无线对讲，咱们设定整个苏州中心频道为14个，采用集群方式，动态分派频道与信道之间关系，挣脱了常规系统两者互相绑定，大大提高了频道使用率，同步又节约了有限频率资源，保证了通信不受干扰。
频道分派
使用部门
通信范畴
1信道1时隙
A部门内部通信，可切换频道呼喊其她部门
整个内部区域及
建筑外20米范畴
1信道2时隙
B部门内部通信，可切换频道呼喊其她部门
整个内部区域及
建筑外20米范畴
2信道1时隙
C部门内部通信，可切换频道呼喊其她部门
整个内部区域及
建筑外20米范畴
2信道2时隙
D部门内部通信，可切换频道呼喊其她部门
整个内部区域及
建筑外20米范畴
3信道1时隙
E部门内部通信，可切换频道呼喊其她部门
整个内部区域及
建筑外20米范畴
3信道2时隙
F部门内部通信，可切换频道呼喊其她部门
整个内部区域及
建筑外20米范畴
4信道1时隙
G部门内部通信，可切换频道呼喊其她部门
整个内部区域及
建筑外20米范畴
4信道2时隙
H部门内部通信，可切换频道呼喊其她部门
整个内部区域及
建筑外20米范畴
脱网
其她暂时部门
内某些区域

。

三、 系统优势

Ø 高效安全调度管理
数字系统具备固有安全性，可以防止普通运用扫描设备等装置进行窃听，一千六百万个个呼号和组呼号，只有在频率相似，呼号都对的时才干呼通和监听，被监听机会几乎是零。不会被非法使用者/干扰信号烦扰,当对讲机响起时,一定是与使用者关于呼喊。
Ø 可增长一倍信道容量,减少设备成本
数字信道机将既有信道分为2个时隙，将信道容量增至两倍，并且不需要增长合成设备。扩充了系统容量，减少了顾客投资。
Ø 数字/模仿系统兼容、保证系统平滑过渡，保护顾客资源
数字对讲机可以在模仿和数字两种模式下工作，让顾客可以按照自己规划，有筹划地平滑过渡，不会导致通信中断。数字对讲机可以同步支持模仿信道和数字分组通话（手台、车台），支持模仿信道和数字通话组混合扫描（手台、车台）。使得跨网移动漫游在一定限度上成为也许，大大以便了顾客使用。
Ø 数字音质、使得清晰音质范畴更广
数字系统具备特有对环境噪声抑制能力，虽然在非常嘈杂环境下发言对方也能收听到清晰话音，而背景噪音则被过滤掉。
Ø 省电40%
由于数字信道机双时隙特点，发射时间比模仿方式少了50%。可以节约40%电量消耗。
Ø 丰富数据功能
中文短消息功能：可运用PC或者具备按键手台及车台发送中文短消息。
USB接口（手台及车台）：可直接连接PC等电子设备进行数据传播，更加以便。
Ø GPS定位功能
手持机和车载台内置GPS接受机，可直接接受卫星信号获得定位信息。并可将该信息发回至中心配合电子地图显示。
Ø IP联网功能
数字信道机可以实现15个信道机之间联网，适合于组建中小规模网络，保证各个基站之间顾客同播呼喊。

四、 重要设备简介
1. 中继信道机： R8200 数字版
Ø 支持数字TDMA模式下2个同步语音或数据信道；
Ø 高功率下100%持续工作周期；
Ø 可在模仿或数字模式下工作；
Ø 射频输出功率：45W
Ø 频率范畴：403~470MHz
Ø 信道间隔：12.5KHz
Ø 频率稳定性：+/-0.5PPM
Ø 接受机互调：75dB
Ø 接受机邻近信道选取：60dB/12.5kHz

2. 定向耦合合路器组件：E-FH400-3DB-2
Ø 采用3dB耦合器与隔离器、负载组合方式，体积不大于腔体合路器，便于安装；
Ø 频率范畴：400~430MHz
Ø 输入端口电压驻波比：1.25:1
Ø 输出端口电压驻波比：1.5:1
Ø 持续输入功率：80W
Ø 温度范畴（℃）：-30~+70
Ø 接口：N型

3. 接受机多路耦合组件： E-JF400-2
Ø 接受多路信号，使多路信号共用同一条链路；
Ø 空出输出端口应接50Ω；
Ø 频率范畴：403~430MHz
Ø 输入、输出电压驻波比：不大于1:1.2
Ø 输出间隔离度（典型值）：25dBm
Ø 输入、输出端口：N型
Ø 电源：220V

4. 合路平台-窄带双工器： E-SGQ-400N
Ø 用于多信道无线基站，实现收发天线共用；
Ø 频率范畴：403MHz~430MHz
Ø 工作带宽：500KHz
Ø 插入损耗：不大于1.4dB
Ø 承受功率：不大于80W
Ø 接口型式：N-50KF

5. 室内射频放大组件：E-BDA-3700
Ø 为上下链路提供独立增益调节；
Ø 频率范畴：350MHz~520MHz
Ø 高可靠度：工业化老化设计
Ø AGC自动增益控制电路防止强干扰信号
Ø 迅速安装及免人员操作
Ø 模块化设计及自动平衡控制电路
Ø 高动态范畴

6. 手持对讲机：P8200 数字版
Ø 运用数字制式可在12.5kHz下工作
Ø 具备选呼、组呼、群呼功能
Ø 射频输出功率：3W
Ø 频率范畴：403~470MHz
Ø 信道间隔：12.5KHz
Ø 频率稳定性：+/-1.5PPM
Ø 接受机互调：70dB
Ø 接受机邻近信道选取：60dB/12.5kHz

7. 室内吸顶天线： E-ANTO2
Ø 可安装于吊顶内，也可以吸附在吊顶以内。
Ø 体积小、重量轻、波束角精准
Ø 采用垂直极化方向
Ø 频率范畴：130~160M,400~430MHz

8. 定向耦合器：EVDC
Ø 工作频率，350～520MHz
Ø 耦合比值：6,10,15,20,30
Ø 输入端口数:1
Ø 输出端口数:2
Ø 输入阻抗：50
Ø 方向性＞25
Ø 最大输入功率，<100W

9. 功率分派器：EVPD2
Ø 工作频率，350～520MHz
Ø 输入端口数:1
Ø 输出端口数:2
Ø 输入阻抗：50
Ø 端口隔离＞25
Ø 最大输入功率，<100

10. 电缆：HCAAYZ-50-12
Ø 波纹管同轴电缆线 外径12mm
Ø 损耗：4.7dBm/100米
