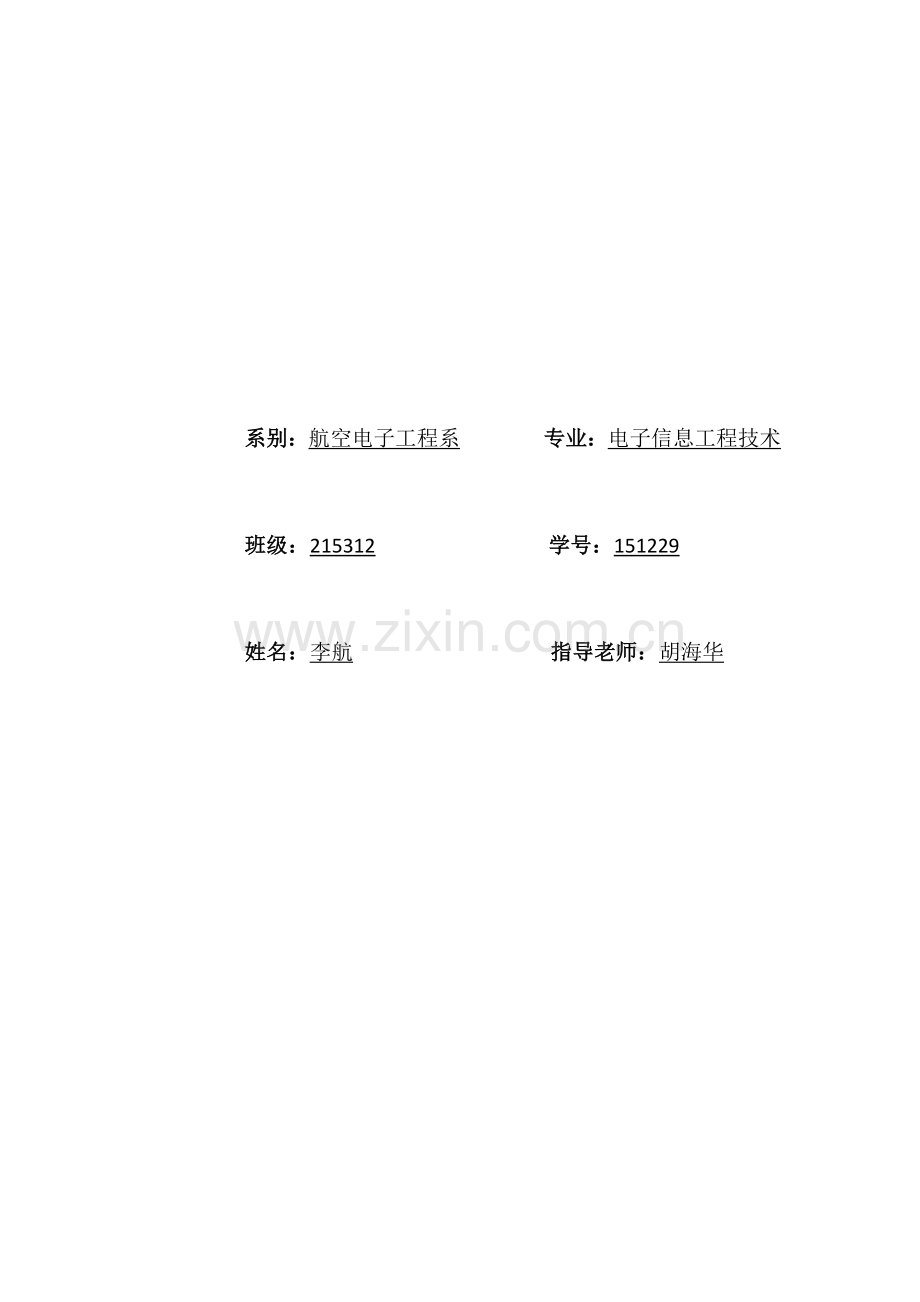

实训汇报 系别：航空电子工程系 专业：电子信息工程技术 班级：215312 学号：151229 姓名：李航 指导老师：胡海华实训汇报实训目标：练习焊接和部分元器件识别和认识和制作音频放大器，经过这次实训能够让我们更深入了解巩固所学知识和技能，培养我们认识元器件和焊接和组装能力，加强对电子工艺步骤了解熟悉。 实训内容：一：元器件识别 1：电阻:依据电阻色环颜色来读取电阻阻值 2：电容：正确分辨电容正负极，通常来说电容上会标出负极 3：二极管：有一小圈色环为负极 二：焊接 1右手持电烙铁，左手持焊锡丝。焊接前，电烙铁要充足预热，烙铁头刃面上要带一定量焊锡。 2将烙铁头刃面紧贴在焊点处，电烙铁和水平面成45到60度左右，左手向下送锡，右手送烙铁，送锡时间决定锡量大小，烙铁停留时间决定加热时间。烙铁头在焊点在焊点处停留时间应依据焊盘大小控制在0.52秒之间 3抬开烙铁头，待焊点处锡冷却凝固。 4焊接步骤准备首先把被焊件、锡丝和烙铁准备好，处于随时可焊状态。加热被焊件把烙铁头放在接线端子和引线上进行加热。放上焊锡丝被焊件经加热达成一定温度后，立即将手中锡丝触到被焊件上使之溶化以得到适量焊料。注意焊锡应加到被焊件上和烙铁头对称一侧，而不是直接加到烙铁头上。移开焊锡丝当锡丝熔化一定量后（焊料不能太多），快速移开锡丝。移开电烙铁当焊料扩散范围达成要求后移开电烙铁。撤离烙铁方向和速度快慢和焊接质量亲密相关，操作时应尤其留心仔细体会。（2）焊接注意事项烙铁温度要合适，可将烙铁头放放到松香上去检验，通常以松香熔化较快又不冒大烟温度为适宜。焊接时间要合适，从加焊料到焊料熔化并流满焊接点，通常应在三秒钟之内完成。若焊接时间过长，助焊剂完全挥发，就失去了助焊作用，会造成焊点表面粗糙，且易使焊点氧化。但焊接时间也不宜过短，时间过短则达不到焊接所需要温度，焊料不能充足熔化，易造成虚焊。焊料和焊剂使用要适量，若使用焊料过多，则多出焊料会流入管座底部，降低管脚之间绝缘性；若使用焊剂过多，则易在管脚周围形成绝缘层，造成管脚和管座之间接触不良。反之，焊料和焊剂过少易早成虚焊。焊接过程中不要触动焊接点，在焊接点上焊料未完全冷却凝固时，不应移动被焊元器件及导线，不然易变形，也可能造成虚焊现象。焊接过程中也要注意不要烫伤周围元器件及导线。老师发给我们一块电路板和部分电子元器件进行焊接练习。 三：音频放大器制作 首先我们每人领取一个音频放大器配件，然后对照说明书清点元器件，熟悉电路板和电路，当我们了解以后就开始焊接元器件，老师还给我们讲解部分比较轻易犯错地方和难点，因为电路板比较小，所以老师一再提醒我们上锡量一定要少，避免电路出现问题。元器件焊接好后，开始连接线，然后开始组装音频放大器，在制作过程中也碰到部分问题在同学帮助下顺利处理，最终一个完整音频放大器就制作完成了。第二天进行了测试，做得比很好，能够正常工作。四：实训总结及感想收获经过这次实训，让我们能够自己动手，增强我们实际操作能力，提升我们基础技能。我也有了一个对电子工艺初步系统了解，我们了解到了焊一般元件和电路元件技巧，对以后电子工艺课学习有很大指导意义。锻炼了动手技巧，提升了自己处理问题能力。要耐心细致冷静有序去做每一件事。电路图是一样很关键东西，以后要多学习看看电路图。 实训结果
