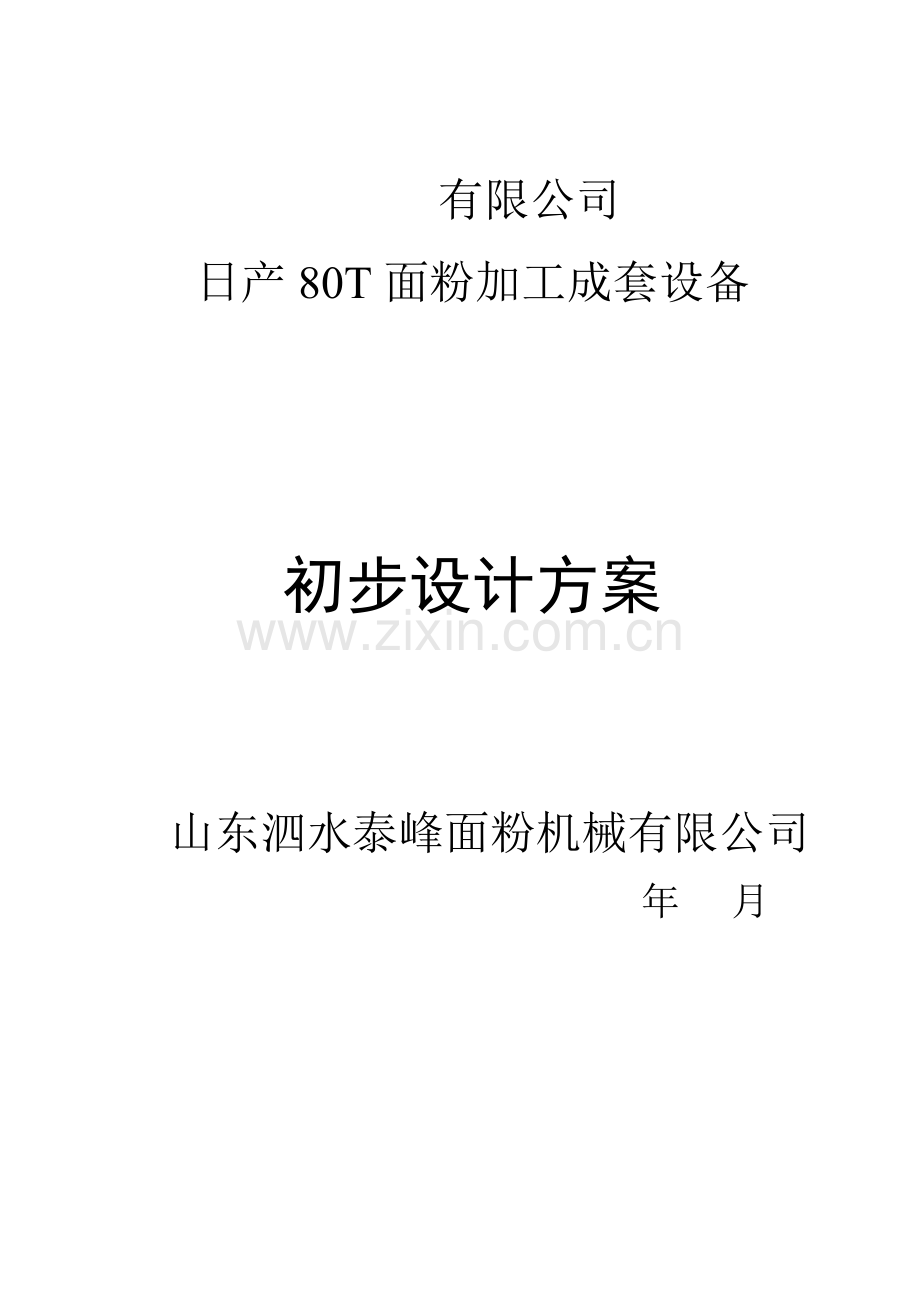

80吨初步规划设计专项方案.doc

有限公司
日产80T面粉加工成套设备

初步设计方案

山东泗水泰峰面粉机械有限公司
年 月

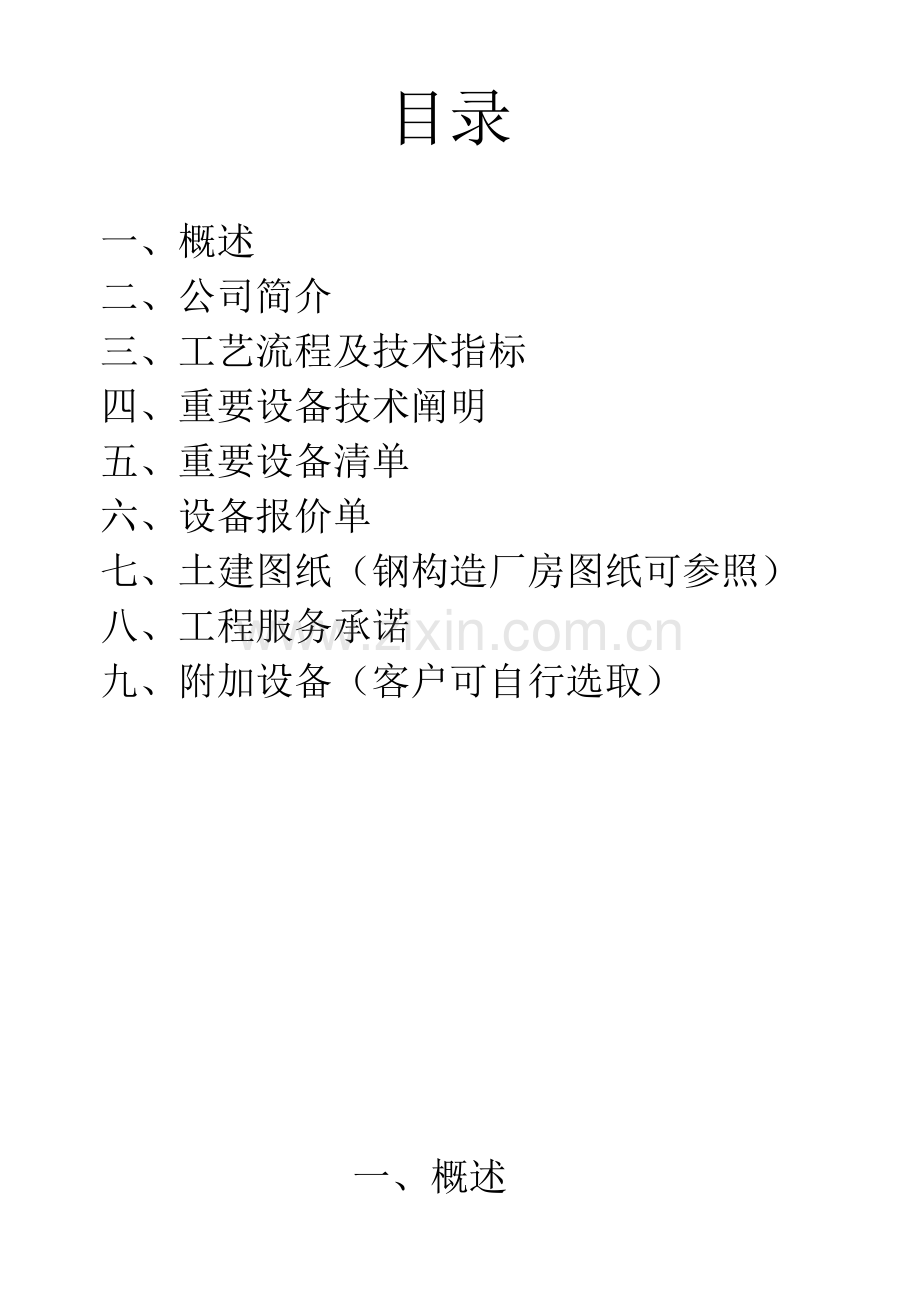

目录

一、 概述
二、 公司简介
三、 工艺流程及技术指标
四、 重要设备技术阐明
五、 重要设备清单
六、 设备报价单
七、 土建图纸（钢构造厂房图纸可参照）
八、 工程服务承诺
九、 附加设备（客户可自行选取）

一、概述

山东泗水泰峰面粉机械有限公司（供方）受 （需方）委托，依照需方新建日产80T面粉加工生产线总体思想和关于规定，为需方进行面粉加工生产线工艺流程及设计、设备选型与初步概算。
依照需方总体规定及实际需要，该面粉加工生产线设计原则及指引思想为以先进、实用、可靠、经济为重要目的，使加工生产线建成后具备一定先进性和示范性。

二、公司简介
山东泗水泰峰面粉机械有限公司，是原山东面粉机械厂改制形成一家专门从事面粉加工成套设备开发、设计、制造、销售于一体粮食综合性生产公司。公司位于山东省中南部，泗水县城西经济开发区，西接历史文化名城曲阜，北依东岳泰山，东临海滨旅游都市日照，兖石铁路，日东高速，327国道横贯泗水境内，交通十分便利。
公司主导面粉机，现分为单机和成套设备两大系列30各种品种，其中成套设备采用复式磨粉机或单边磨和撞击制粉（松粉）相结合，高方平筛、锥筛、圆筛、清粉机、筛内外分级取粉，轻研细磨全新制粉工艺。生产特制粉、清粉和专用粉，，采用多项国家专利技术，曾荣获国家级新产品和亿万农村消费者信得过金奖产品称号。公司拥有自营出口权，国内具备200各种业务销售网点，营销网络覆盖全国，并远销东欧、独联体、蒙古、朝鲜、韩国、非洲等十几种国家和地区。

三、 工艺流程及技术指标

(一) 清理工艺：三筛 两打 两去石 二磁 三吸风 一洗麦着水
(二) 制粉工艺：五皮 六芯 一渣 一尾 两清 一重筛 一磁选
(三) 产量：（T/24H）80T
(四) 产品质量：符合国标
(五) 吨粉电耗：≤70度
(六) 粉尘：（mg/m³）≤10
(七) 磨辊接触总长度：（mm）11200
(八) 筛理面积：（㎡）80
(九) 配套动力：246KW
(十) 厂房尺寸：（㎜）长×宽×高:30000×8000×1100

日解决80吨小麦制粉工艺流程图

四、重要设备技术阐明

（一）FMFQ(S)型复式磨粉机
FMFQ(S)型复式磨粉机是我公司依照国内同类样机进行消化吸取及创新自行设计及制造新产品。具备构造紧、凑、设计新颖、操作灵活可靠、生产效率高等特点。采用铸铁底座、锰钢板机身构造、运转平稳。同步带传动、偏心涨紧方式、构造合理、使用寿命长。手动、气动两用装置，操作灵活以便。喂料系统电机单独驱动，控制灵活，保证了先喂料后研磨。磨辊轴承采用液压拆卸，不必人力锤击，保证磨辊与轴承配合精度。

（二）FSGG型高方平筛
FSGG型高方平筛是一种高效平面回转筛理设备，它由四个或六个、八个互相隔离仓室构成。重要用于研磨后物料筛理和分级，也可作为检查筛用。该产品采用内藏电机自衡转动，构造紧凑、结实安全、密封可靠、运转平稳、安装操作以便。可选取多样化筛理路线，具备很高筛理能力。

（三）FQFD系列清粉机
FQFD系列清粉机是面粉厂用于解决皮磨平筛中交、下交物料，提取纯麦心，供心磨系统磨制低灰粉，高精度面粉专用设备。该机设计合理、构造紧凑、采用电机传动。具备工艺效果好、运转平稳、嗓音低、使用维修以便等长处。

（四）TQSX吸式比重去石机
TQSX吸式比重去石机是运用筛体往复运动，在负压气流作用下达到麦粒与石子分离之目。该机具备运转平稳、耗能低、去石效率高、无粉尘外扬等长处，广泛用于去除小麦、玉米、花生、大豆、稻谷等粮食中并肩石。

（五）TQSF型比重分级去石机
TQSF型比重分级去石机是运用筛理和气流联合伙用进行分级去石，重要用于原粮头道清理、去杂、去石，亦可用于其她谷类粮食清理和种子精选。该机具备生产效率高、清理效果好、噪音低、无粉尘外扬、操作简朴、维修以便等特点。

（六）TQLZ自衡振动筛
TQLZ自衡振动筛重要用于粮食中大中小及轻杂质进行筛理分级，可广泛用于小麦初清、碾米、饲料、化工等行业杂质分离。该机构造简朴、运转平稳、噪音低、能耗小、清理效果好等特点。

（七）TQLM平面回转筛
TQLM平面回转筛是依托筛体平面回转运动，从小麦中分离大杂和小杂，采用了筛船封闭形式，封闭性好，空气污染少，重要用于清理小麦、稻谷、玉米、豆类中大中小杂质，依照物料大小，配备不同筛孔，亦可广泛用于谷物清理和分级，具备产量高、耗能低、清理效果好、无粉尘外扬等特点。

（八）TBLM脉冲除尘器
TBLM脉冲除尘器采用电磁脉冲阀直喷清灰先进技术，具备不断机检修喷吹系统特点，圆筒构造，离心切向进风，减轻设备阻力和滤袋负荷，平底刮板下料，减少设备高度。广泛用于粮油、食品、化工、制药、水泥等行业常温状态下气尘分离和物料回收。

（九）TXFY型吸风分离器
TXFY型吸风分离器是运用小麦与轻杂质比重不同，在气流作用下进行分离。具备构造紧凑、除尘效率高等长处。重要用于净麦入磨前麦毛、麦皮、虫蚀粒、秸等轻杂质分离。

五、 重要设备清单

6FTDP-80型面粉加工成套设备
6FTDP-80 Flour Processing Equipments
清单
List

山东泗水泰峰面粉机械有限公司
Shandong Sishui Taifeng Flour Machinery Co.,Ltd.

电话Tel：
年Y 月M 日D

一、清理某些Cleaning part

序号NO.
名称
Name
规格型号Specifications and Types
单位Unit
数量Quantity
备注
Remarks

1
自衡振动筛Self-balancing Vibrating Sieve
TQLZ100
台
1
电机0.25kw×2

2
吸式去石机Absorbing Machine
SQ100
台
1
电机0.55kw

3
卧式打麦机Horizontal Scourer
DMW80
台
2
电机4kw,3kw

4
平面回转筛Plane Rotating Sieve
TQLM100
台
2
0.55kw

5
去石洗麦机De-stone Wheat Washer
XMS60
台
1
4kw,
1.1kw

6
提高机Promoting Machine

台
6米
1.5kw,
1.1kw

台
8米
7
低压风机Low Pressure Fan
4-72№4A
台
3
1.5kw,
2.2kw,
3kw

8
吸风分离器Absorbing Separator
TXFL80
台

9
重力分级
去石机Gravity Classify Destoner
TQSF63
台
1
2×0.25kw

二、制粉某些 Milling Part
序号
名称
Name
规格型号Standards and Types
单位Unit
数量Quantity
备注
Remarks
1
磨粉机Milling Machine
6F2550×2
台
4
电机
7.5kw×8台

6F2560×2
台
4
电机
11kw×8台
2
高方平筛High square plansifter
FSFG6×24
台
2
3kw×2台

3
闭风器
Airlock
GFY5
台
12

GFY4
台
10

4
刷麸机
Bran Brusher

台
1
电机1.5kw

5
打麸机
Bran Scourer

台
1
电机2.2kw

6
清粉机Purifier
FQFD49×2×3

2
2.2kw

7
大机架
Big Frame

套
1

8
风机
Fan
6-28№6A
台
1
18.5kw

9
绞龙
Screw conveyor
LSS14
5米×2（地仓）
六级
1.1kw×2台

LSS16
7米,6米
2.2kw
六级
10
滴水绞龙Water screw conveyor
LSS14
2米
1.1kw

11
提高机Promoting Machine

8米（面）
1.5kw

7米(净) 4米
1.1kw ,
0.75kw
12
脉冲除尘器Pulse Filter
YC80
台
1
5.5KW

13
配电柜
Power Distribution Cabinet

台
2

14
制粉管道Milling Tube

套
1

15
绞龙传动装置Screw conveyor Transmission Device

台
1

16
闭风器
传动装置
Airlock Transmission

台
3
六级
1.5kw×2
六级0.55kw

17
磁选
Magnetic Separator

台
3

18
布筒
Clothing Tube
Φ28×4000mm
件
24

19
联接布筒（方筛下）Connecting Tube(under the square sieve)
Φ13×450mm
件
60

联接布筒（方筛上）Connecting Tube （upon the square sieve）
Φ21×600mm
件
12

三、别的附件Other Attachments
序号NO
名称
Name
规格型号Standards and Types
单位Unit
数量Quantity
备注
Remarks
1
三角胶带Triangle belt

套
1

2
电机带轮Electrical Machinery Wheel

套
1

3
连接螺栓Linking Bolt

套
1

4
地角螺栓
Angle bolt

套
1

5
电缆线
Electric Cable Wire
3×2.5mm2
米
200

6

3×4mm2
米
100

3×6mm2
米
200

3×10mm2
米
100

3×16mm2
米
100

7
手提式缝口机Portable
sealer

台

2

8
电脑称重
打包机
PC weighing packing machine
LCS25
套

2

9
橡胶板
Rubber Plate
2mm
m2
2

10
镀锌钢板Zinc-plating Steel Board
0.5mm
张
10

六、设备报价单

6FTDP-80B（机械磨）面粉加工成套设备出厂价元
6FTDP-80B（气动磨）面粉加工成套设备出厂价元
以上价格含税、安装调试、运送费

七、土建图纸

八

八、工程服务承诺

1、 供方对此加工生产线负所有技术责任，对提出技术方案、实行方案等将及时与需方沟通，并及时解答需方提出质疑。
2、 供方对所有设备实行“三包”， “三包”期为一年，并保证维修服务48小时到位。
3、 本加工生产线主辅设备所有选用我司产品，建成后加工生产线总体技术水平和制造质量为国内一流水平。

山东泗水泰峰面粉机械有限公司
7月

九、附加设备

69B778A2C725F9FA6E60BBA74C91E8BF945E3FE2CFCE7FEB5AB501426FACE5BA3FJXQ-63-1Y碟片精选机
合用范畴：
该机合用于小麦清理，从小麦中分离出燕麦，大麦及其她杂质。
APPLICATION:
The Separator is used for Separating oat,barley and other impurities from wheat.
FJXQ－63－1Y碟片精选机技术参数：
FJXQ－63－1Q碟片精选机
合用范畴：
该机合用于小麦清理，从小麦中分离出荞子，和其他小颗粒杂质。
APPLICATION:
The Separator is used for Separating Cockle and other Smaller impurities from Wheat.
FJXQ－63－1Q碟片精选机技术参数：
碟片 DISK
1. 外径 Qutside diameter Ømm
630
2. 袋孔规格 Pocket size mm
4(1/2)，5
3. 数量 Quantity
23
4. 转速 Speed r/min
56
电机功率 Motor power kw
2.2
吸风量 Air Aspiration m³/min
10-15
生产量 Capacity t/h
5.2
外形尺寸 Overall dimensions mm
2230×1110×1586

碟片 DISK
1. 外径 Qutside diameter Ømm
630
2. 袋孔规格 Pocket size mm
8A、8B
3. 数量 Quantity
23
4. 转速 Speed r/min
59
电机功率 Motor power kw
2.2
吸风量 Air Aspiration m³/min
10-15
生产量 Capacity t/h
6
外形尺寸 Overall dimensions mm
2230×1110×1586
