临边防护专项方案.doc

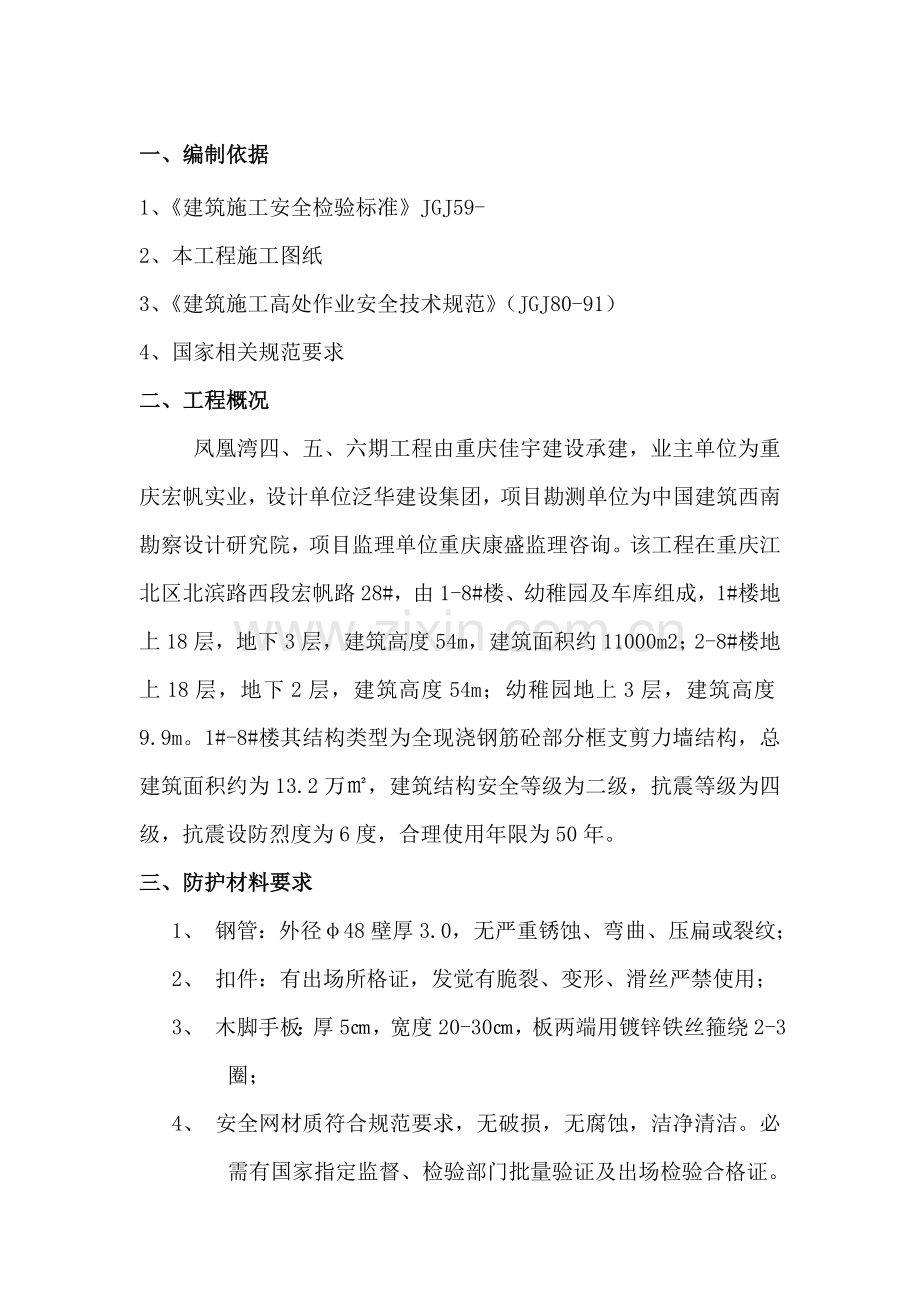

一、编制依据1、建筑施工安全检验标准JGJ59-2、本工程施工图纸3、建筑施工高处作业安全技术规范（JGJ80-91）4、国家相关规范要求二、工程概况凤凰湾四、五、六期工程由重庆佳宇建设承建，业主单位为重庆宏帆实业，设计单位泛华建设集团，项目勘测单位为中国建筑西南勘察设计研究院，项目监理单位重庆康盛监理咨询。该工程在重庆江北区北滨路西段宏帆路28#，由1-8#楼、幼稚园及车库组成，1#楼地上18层，地下3层，建筑高度54m，建筑面积约11000m2；2-8#楼地上18层，地下2层，建筑高度54m；幼稚园地上3层，建筑高度9.9m。1#-8#楼其结构类型为全现浇钢筋砼部分框支剪力墙结构，总建筑面积约为13.2万，建筑结构安全等级为二级，抗震等级为四级，抗震设防烈度为6度，合理使用年限为50年。三、防护材料要求1、 钢管：外径48壁厚3.0，无严重锈蚀、弯曲、压扁或裂纹；2、 扣件：有出场所格证，发觉有脆裂、变形、滑丝严禁使用；3、 木脚手板：厚5，宽度20-30，板两端用镀锌铁丝箍绕2-3圈；4、 安全网材质符合规范要求，无破损，无腐蚀，洁净清洁。必需有国家指定监督、检验部门批量验证及出场检验合格证。四、具体做法1、基坑边安全防护基坑临边防护采取钢管搭设两道防护栏杆形式（下道栏杆离地600mm，上道栏杆离地1200mm）。立杆间距应不超出mm，立杆和基坑边坡距离不应小于500mm。防护栏杆内侧满挂密目安全网，防护外侧设置200mm 高踢脚板。防护栏杆和踢脚板刷红白或黑黄相间安全警戒色。防护栏杆外侧应设置排水沟，采取有组织排水。护栏外侧悬挂13 号提醒牌，内侧悬挂14号提醒牌。危险处于夜间设置红色标志灯,防护栏杆上悬挂警示标志，以防人员坠落。以下2、结构施工外架防护2.1脚手架外立面防护：脚手架外侧满挂密目式安全网，脚手钢管刷黄色油漆，剪刀撑和踢脚板表面刷红白或黑黄相间警示色。每隔一组或两组剪刀撑设一道300mm高踢脚板，固定于立杆内侧。第一步架悬挂3号，4号提醒牌。2.2水平防护：主体施工阶段，施工层、拆模层、脚手架底必需满铺脚手板，脚手板离建筑物结构距离满足规范要求。从架底起，应每隔12米设置一道硬质隔断防护，并在其中间部分每隔两层或10米张挂水平安全网。脚手板铺设时严禁出现探头板，脚手板端头应用直径4mm镀锌铁丝固定在小横杆上。拉结点杆件及扣件涂刷红色油漆。并在拉结点周围悬挂5号提醒牌。提醒牌每隔30米设置一处，每层每面不少于2处。3、临边防护临边防护包含：楼梯间防护、楼层四面防护、结构临边防护、屋面临边防护、及外用电梯临边防护等。3.1 楼梯边安全防护：分层施工楼梯口和梯段边，必需安装临时防护栏杆和踢脚板。防护栏杆应搭设三道，第一道栏杆离地1200mm，第二道栏杆离地600mm，第三道栏杆离地150mm。立杆高度1300mm，立杆间距小于mm。踢脚板高200mm。防护栏杆和踢脚板均涂刷红白或黑黄相间安全警戒色。3.2楼层四面防护：裙房、主楼标准层四面临边采取单层防护栏杆形式进行防护，竖杆间距1800mm，第一道水平横杆距离结构面600mm，第二道水平杆距结构面1200mm，底部设置扫地杆并用密目安全网闭严，立杆、水平杆刷红白或黑黄漆，以下图。3.3楼层四面安全网搭设：主楼三层往上每三层沿临边设置挑网，网宽3 米，外高里低，在下边一层角部用钢管搭成支撑斜角，各斜角顶端和结构临边距离3 米，用钢丝绳将各斜角顶部连通，钢丝绳和临边防护栏杆之间挂水平安全网，以下图：在首层沿建筑四面挂6m宽双层大眼网（上下层间距0.5m），并在上面加一层大眼网上挂一层密目安全网。4、洞口防护楼梯口、电梯井口、预留洞口、通道口和管道竖井等洞口，必需设置防护。4.1安全通道口：安全通道防护棚用钢管扣件搭设。长度、宽度依据现场实际情况而定。防护棚采取双层顶棚形式，顶层满铺50mm厚脚手板，两层板之间应保持700mm 间距。防护棚两侧搭设剪刀撑并满挂绿色密目安全网，防护棚两侧应搭设钢管立柱，在进口处张挂安全警示标志牌和安全宣传口号，棚内悬挂6 号和7 号提醒牌。4.2预留洞口安全防护：1、边长1500mm预留洞口楼板、屋面和平台等面上短边尺寸小于1500mm洞口，必需用坚实盖板盖住洞口。盖板须保持四面搁置均衡，并用钉在盖板上木方顶紧洞口边框，预防盖板移位。盖板上表面刷黄黑相间警戒色和红色“严禁挪移”字样。2、边长为1500mm以上洞口洞口四面用钢管搭设三道防护栏杆，第一道栏杆距楼面1200mm,第二道栏杆距楼面600mm，第三道栏杆距楼面100mm，立杆高度1300mm。洞口尺寸小于mm 时，中间设一道立杆；洞口尺寸大于mm 时，立杆间距小于1200mm。主体结构施工阶段，洞口采取木模板和木枋封闭；安装及装修阶段，洞口采取水平安全网封闭。防护栏杆外侧满挂密目安全网。防护栏和密目网外侧悬挂12 号提醒牌。4.3 电梯井（管道井）口安全防护电梯井（管道井）口安装1500mm钢管防护门。防护门底部安装200mm 高木质踢脚板。防护门和踢脚板刷红白相间警戒色。防护门外侧悬挂12 号提醒牌。电梯井内水平防护采取在井洞内每隔两层（10m）用钢管搭设防护平台，上面满铺跳板（主体施工阶段）或兜挂安全水平网（装修施工阶段）进行安全防护。4.4 施工电梯安全防护施工电梯楼层运料平台应自成一体，并和结构进行可靠有效连接。首层梯笼周围2.5 米范围内应设置防护栏杆，防护栏杆刷红白或黑黄警戒色。电梯首层入口搭设安全通道防护棚。运料平台两侧应采取双道防护栏杆进行防护。上栏杆高1200mm，下栏杆高600mm。立杆内侧满挂密目安全网，下设200mm 高踢脚板。平台下方满挂水平密目安全网。防护栏杆和踢脚板刷红白黑黄相间警戒色。4.5 施工电梯运料平台防护门施工电梯平台出口安装1500mm 高对开式防护门。门下沿距平台不应超出100mm。平台两侧设置双道防护栏，上道栏杆高1200mm，下道栏杆居中设置。防护栏杆内侧张挂密目安全网封闭，并设置200mm 高踢脚板。平台外侧挂楼层标识牌。防护门朝向梯笼一侧设置门闩。门框及横杆、防护栏杆均刷红白黑黄相间警戒色。防护门朝向梯笼一面正中设置中建标识。4.6卸料平台安全防护卸料平台应依据规范和使用情况进行专题设计，用料、搭设尺寸和搭设方法应符合规范要求。平台周围用钢管搭设3 道防护栏杆。第一道防护栏杆距底座上表面1200mm，第二道距底座上表面600mm，第三道距底座上表面200mm。防护栏杆内侧满挂密目安全网。平台周围设200mm高踢脚板。立杆间距小于mm。栏杆及踢脚板均刷红白警戒色。平台围挡内右侧挂卸料平台通告牌，左侧挂8号提醒牌。两牌尺寸均为：宽高=800mm1000mm。五、材料堆放防护5.1 材料应按现场平面部署图指定位置存放，并分规格码放整齐，做到一头齐、一条线，同时要挂标识牌。5.2 木方、钢管、水电管等重物堆放在钢管架子上时，堆放场地必需平整扎实，并垫通板。堆料架子必需稳定牢靠；堆放高度不得大于1.5m，宽度不得大于1.2m，立杆间距不得大于1.5m。在四面设钢管支撑，并在0.6m 处、1.2m 处设置水平栏杆。堆放架子必需根据限重计算将限重标识出来，悬挂在架子显著处。5.3 多种砌块、砖堆放时码放整齐，底部必需平整，码放高度不超出1.5m。 5.4 易燃、易爆材料，必需存放在专用库房内，不得和其它材料混放。化学危险品必需储存在专用、干燥通风阴凉仓库、场地或储藏室内，和火源、电源等隔离，温度控制在5。-30。之间，并设专员管理。5.5 多种气瓶严禁存放在建筑物内，在存放和使用时，要距离明火10m 以上，严禁混放，而且避免在阳光下曝晒，搬动时不得碰撞。六、个人防护6.1 进入施工现场必需戴所需安全用具，遵守各项安全生产要求，遵守安全生产法，劳动保护法律、法规和相关规程和标准。作业人员必需严格遵守劳动保护要求，正确佩戴和使用个人防护用具。6.2 高空作业时，要有安全、可靠防护方法，高空作业人员必需穿防滑鞋，正确佩戴并系好安全带，安全带要扣挂在可靠物体上，高挂低用。6.3 进入施工现场必需走施工安全通道，不得攀爬脚手架、模板等。6.4 进行电、气焊作业时，必需开动火证，并有防火方法和专员看管。从事电、气焊专业人员应使用护目镜和面罩，穿绝缘鞋，戴绝缘手套。6.5 特殊工种必需有特殊工种上岗证，并佩戴对应劳保用具，不得无证上岗，违章操作。6.6 不得私自拆动施工现场脚手架、安全防护方法、安全标识和警告牌，必需拆动时，要经过现场责任人同意后方可拆除，且应立即恢复。6.7 登高作业时配件、工具必需放在工具包内，严禁放在模板或脚手架上，扳手、钉锤等工具必需随身携带，预防落物伤人。6.8 交叉作业时，要有可靠防护方法，预防伤害她人和避免被她人伤害。6.9 对于管理人员违章指挥、强令冒险作业，作业人员有权拒绝实施，对于违反法律法规行为有权检举和控告。6.10 从事有职业危害作业职员要定时进行健康检验，有权取得劳动保护用具。七、临时用电安全防护（详见临时用电施工方案）八、消防安全8.1 施工现场不许可吸烟，在生活区、办公区及现场部署足够消防设施及器材。8.2 易燃、易爆物品存放在专用仓库，并挂显著警示牌，对于这类材料严格实施限额领材料制度。8.3 必需对电焊作业时产生火花采取方法，避免引发火灾。操作人员必需持证上岗，开好动火证，配置看火人；动火证当日有效，变换地点必需重新办理动火证。8.4 氧气瓶、乙炔瓶不得倒置、平使，氧气、乙炔瓶工作距离不得小于5m ,和明火距离不得小于10m，氧气、乙炔瓶不得存放在建筑物内，不得曝晒。8.5 现场及楼层内临时设施应常常检修，挂显著标识牌，任何人不得私自挪用或改为她用。8.6 宿舍区内严禁私拉乱接电线，严禁使用电炉等明火电器设备。8.7 现场需设置消防竖管，并随楼层升高每层设置消防栓口，配置水龙带。8.8 在建结构内部严禁住人。
