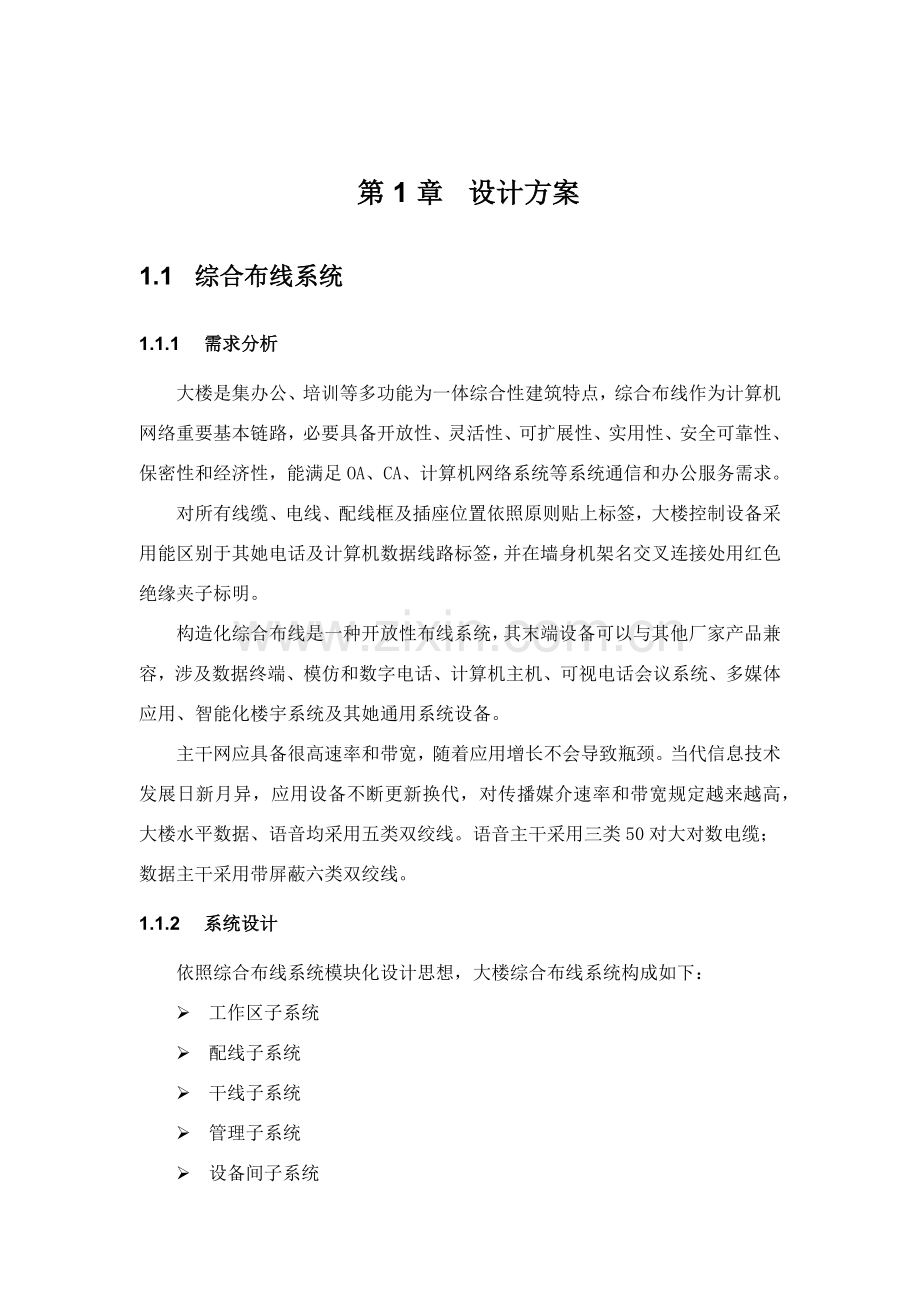

大楼弱电设计专项方案.doc

第 1 章 设计方案1.1 综合布线系统1.1.1 需求分析大楼是集办公、培训等多功能为一体综合性建筑特点，综合布线作为计算机网络重要基本链路，必要具备开放性、灵活性、可扩展性、实用性、安全可靠性、保密性和经济性，能满足OA、CA、计算机网络系统等系统通信和办公服务需求。对所有线缆、电线、配线框及插座位置依照原则贴上标签，大楼控制设备采用能区别于其她电话及计算机数据线路标签，并在墙身机架名交叉连接处用红色绝缘夹子标明。构造化综合布线是一种开放性布线系统，其末端设备可以与其他厂家产品兼容，涉及数据终端、模仿和数字电话、计算机主机、可视电话会议系统、多媒体应用、智能化楼宇系统及其她通用系统设备。主干网应具备很高速率和带宽，随着应用增长不会导致瓶颈。当代信息技术发展日新月异，应用设备不断更新换代，对传播媒介速率和带宽规定越来越高，大楼水平数据、语音均采用五类双绞线。语音主干采用三类50对大对数电缆；数据主干采用带屏蔽六类双绞线。 1.1.2 系统设计依照综合布线系统模块化设计思想，大楼综合布线系统构成如下： 工作区子系统 配线子系统 干线子系统 管理子系统 设备间子系统1.1.2.1 工作区子系统按照需要咱们在大楼办公室、会议室、培训教室等设立语音、数据信息点，水平线缆采用五类非屏蔽线缆，工作区子系统所有为五类配备，接口形式所有为RJ45六类信息模块，采用双口信息插座面板。信息插座带自锁装置，信息插座面板带防尘盖，不用时防尘盖可关闭，防止灰尘进入。工作区RJ45信息出口遵循TIA 568-A/B连线原则。每一出口都可以连接计算机、电话机、打印机、传真机、数字摄像机等办公设备。 信息插座配有明显、可以便更换、永久标记，以区别电信插座实际用途。这种电话、电脑图标标记，既可防止电脑插头误插入电话插座后由于电话振铃信号烧毁电脑设施恶性事件发生，也不影响系统以便互换。通过对需求和设计图纸调节，共设语音点168个，数据点190，共358个信息点，详细布置见点位表。楼层位置数据点语音点一层前台12网络视频监控20WIFI1二层党群活动室11工程部1313主管*444员工活动室22大会议室22网络视频监控2WIFI4主管+司机88三层经理室*666主管室*888开放办公区3838洽谈室*222影印室11打印机33WIFI3网络视频监控2四层经理室*333主管室*888出纳、会计办公区1515财务总监室11商务部开放办公区1515洽谈室*222采购部开放办公区1414影印室、打印机33WIFI3网络视频监控3五层副总室*444董事长室11总、副经理室22会议室、会客厅22秘书室55行政办公区33WIFI3网络视频监控2共计1901681.1.2.2 水平子系统语音、数据系统传播均采用五类非屏蔽双绞线，沿吊顶内金属线槽敷设，暗管敷设至办公终端，任何变化系统操作（如增减顾客、顾客地址变化等）都不影响整个系统运营，增减顾客只需做必要跳线即可，系统应具备极强灵活性，为系统线路故障检修提供以便。水平子系统由配线间到工作区子系统线缆构成。水平线缆长度拟定根据如下：铜缆水平线缆最大长度不能超过90米吊顶水平线槽暗管信息插座（涉及面板、模块）电话、计算机引出RJ45接头办公区1.1.2.3 垂直子系统 大楼分四个配线区,三楼为主机房，每层配线间至设备间主干线缆用超六类双绞线，语音主干传播采用三类50对大对数电缆，每层语音点比例按1.5:1配备。1.1.2.4 管理子系统为了便于管理和维护设备，大楼各楼层竖井内安装配线架机柜，机柜高度1.2米以上24U设备安装空间，机柜采用符合厚度原则冷轧钢板制作，半封闭形（四周带散热孔，散热面积达60%以上），可先后开门，并配锁具，表面采用亚光喷塑解决，机柜顶部安装1只通风用轴流电扇，每只功率不不不大于20W，运营噪声不不不大于50dB。所有配线架、端接箱所需连接跳线所有采用模块式，无需专用工具进行修改、管理和系统维护。跳线数量按信息点满配，并留有10%余量。1.1.2.5 设备间子系统设备间就是网络主机房，是大楼网络汇集点，本网络、语音系统设立在三层网络机房，整个大楼信息发送与互换都在网络机房进行。为了保证通信质量、设备与人身安全，采用防雷、接地保护办法。1.1.2.6 人性化设计A.免工具安装RJ45模块,省去手工卡线麻烦，便于维护人员操作。B.跳线和RJ45插座均自带内嵌式防尘盖。插拔时，防尘盖自动打开或关闭，不需另行拨动，以便寻常使用。C. 三点式接触RCP模块，可在不中断通信状况下实现并机，切换和测试，达到电信级维护水平。1.2 数字监控系统1.2.1.1 系统需求系统具备以便扩展功能和空间；系统具备以便网络控制功能，授权顾客可通过既有网络完毕对所有图像实时监控、回放及控制功能；配多媒体管理系统，具备中文操作界面，带电子地图功能，并预留集成接口；提供保证断电后系统摄像机及记录设备正常运营4个小时UPS电源设备；远传及远程访问功能：将图像，报警信息等通过局域网等介质传播到远端计算机上，安装了顾客端软件计算机可以通过以上介质远程访问；1.2.1.2 系统设计前端某些监控系统摄像机布置将重要考虑在各出入口、楼道、车库、机要办公间、财务出纳办公室等，监控图像接入三层弱电机房。 1.2.1.3 系统特色 强大功能网络监控 高辨别率图像质量 灵活迅速监控布置 便于扩展解决方案 超大规模产品兼容 硬盘录像、视频服务器兼容并蓄 安全高效网络拓展 原则开放分布式架构 稳定可靠硬软件构成 1.3 综合管路系统1.3.1 概述弱电系统是当代建筑物内综合系统工程，它与大楼内所有建筑物机电设备如变配电、空调、照明等设施有密切关系。这些弱电系统有安全防范系统、一卡通系统、广播系统、综合布线系统等，大楼弱电系统对建筑物来说是一种整体，每个弱电系统均有电缆管线，整个大楼遍及着弱电系统电缆。管路设计目是使这些电缆按一定规律，合理有序地安顿在大楼内综合管路中。综合管路工程设计，其内容涉及与整个弱电系统有关弱电预埋管、弱电竖井、桥架、管路。综合管路设计和施工还牵涉到综合配管或调节，桥架敷设预埋等。依照招标文献，咱们在选用材料时候所有桥架规定采用防火镀锌金属桥架，金属导管采用KBG管和SC管，各个子系统采用合用一种桥架，其中楼控电源线此外单独穿管子，避免互相之间干扰。 1.3.2 需求分析综合管路系统，重要是在大楼内建立弱电系统线路公共通道，是各个智能化系统设备联结和集成桥梁，由弱电桥架、管子及辅助材料等构成。综合管路设计以智能化系统整体规划和初步设计为基本，使整个智能化达到构造完整，系统集成、扩充和维护。1.3.3 系统设计1.3.3.1 系统规划及选型1. 垂直桥架系统综合布线和别的系统合用一根桥架，垂直桥架规格为400 X 200，涉密网单独使用规格为100*50桥架。其中桥架中间采用隔板使光纤和其她弱电线缆分开敷设，桥架从弱电管井开始安装，沿着走道敷设，桥架内每米设立一种扣环，以固定垂直光纤、大对数电缆等其她弱电线路；垂直桥架安装后，在弱电井内设立封闭板，平时关闭，检修或增长干线时开放。2. 水平桥架系统为了和垂直桥架相相应，咱们在每层走廊吊顶内安装了水平桥架，其中UPS电缆桥架规格为200*100，其中桥架中间采用隔板使光纤和其她弱电线缆分开敷设，依照楼层信息点数和其她系统点数来拟定桥架尺寸,因此在信息点密集5-12层所用规格为400*150水平桥架。3. 水平管路系统水平管路重要为从水平桥架至各个系统终端所使用管材，采用材料视各个系统不同而不同。水平管路从水平桥架开孔引出时，应从水平桥架侧面引出，并做好桥架与管路紧固连接和两者之间接地连接。大楼地下室采用SC管，地面以上采用KBG管。综合布线线缆由桥架引出，穿1根线管材管径均为20，穿2-3根线管材管径均为25；3根以上分管敷设；安保系统每个摄像机从桥架引出线路穿管径25管子到所需要位置，双鉴探测器与紧急按钮布一根KBG25；一卡通系统穿KBG25管至桥架。综合布线布点位置应离地30CM；当设备到场后，管路与设备之间留有一段距离，在这段距离之间就需要金属软管来连接，在金属软管与预埋管路之间加设过路盒，便于检修、穿线和线路路由，并做好接地解决，在室外应做好防雨、漏水密封解决。水平管路布置重要由预埋、吊顶敷设和沿墙、沿柱敷设这几种，注意管路走向布置美观性、可靠性和一致性，悬空敷设时，超过一定距离必要做好支架固定等加以紧固。4. 公共广播管路系统由于公共广播系统为110V定压信号传播（与常规弱电系统同桥架或同管高电压会会导致信号干扰），且涉及消防报警，其所有管路均单独设立。统一使用KBG20管。1.3.3.2 系统各某些设计1. 弱电桥架弱电桥架用角钢支架支撑，角钢架用膨胀螺栓固定在楼板下方。在楼板上并不需要预留预埋件，桥架由镀锌薄钢板制成，在配线时 ，桥架要留有一定备用量（30%-40%）。整个预埋管路和桥架施工，可几种某些构成：引入配线、辅助配线箱或配线架；垂直桥架某些，楼层水平管线某些，配线接头箱，过路箱、分线箱以及出线盒等接线设备。单根桥架在每隔一定距离之间连接一根短接线以达到接地效果。管内穿线与线连接对穿管线缆，不同系统线路，不应穿在同一管内或线槽内；穿线前，采用压缩空气，将管内积水和杂物清除干净，并吸入少量滑石粉，以减少磨擦，并检查管口毛刺和刃口与否清除干净，以防穿线时导线绝缘被损坏；放线时采用放线架，以免导线扭结和背扣，同步，引入导线外圈抽线头放线，以免弄乱整盘导线或导线打成小圈扭结；导线在管内不得有接头和扭结，其接头应设在接线盒，管内导线涉及绝缘层在内总面积不应不不大于管子内空面积40%，且导线绝缘层不得损坏，导线不得扭曲；如导线较多，为防止导线端头路途受阻，要剥出端部线芯，并排好，与引线一端缠绕接好，再穿管；穿线时，应靠两人配合进行，一人在一端拉钢丝，一人在另一端把所有电线紧拧成一束送入管内，二人动作协调一致，应尽量减少导线与管中处磨擦；导线连接必要保证质量，割开绝缘层时，不得损伤线芯，芯线连接，绝缘带应均匀严密，不得低于原绝缘层绝缘强度，注意钢管穿线前应先戴护口，禁止先穿线后戴护口施工办法，导线连接完毕，应在接头处作好锡焊解决，并采用绝缘带包扎牢。2. 电缆敷设电缆保护管敷设：电缆管不应有穿孔、裂缝，内壁应光滑，管口应无毛刺和尖角，管口做成喇叭形，弯管后，不应有裂缝，其弯扁限度不超过10%，弯曲半径不应不大于电缆最小容许弯曲半径，电缆管外表面刷沥青漆作防腐解决，镀锌管镀锌剥落处应涂防腐漆，埋入混凝土内管子可不涂防腐漆，电缆管管径如无设计规定，管内径与电缆外径之比不不大于1.5，每根电缆管弯头不应超过3个，直角弯不应超过2个；电缆管连接应牢固，密封良好，两口对准，且不得直接对焊，电缆保护管必要作好接地跨接，若管接头采用套管焊接时可以除外；引至设备电缆管管口位置，应便于与设备连接并不妨碍设备拆装和进出。桥架采用引出管时，必要用开孔器开孔，开孔应整洁，与管孔径吻合，禁止采用气、电焊割孔，连接应采用管接头，禁止焊接，钢制桥架直线敷设超过30m，应采用伸缩连接板连接，桥架转弯半径，不应不大于电缆弯曲半径，桥架及其支吊架均应良好接地，接地干线与每段桥架，均应至少有一点可靠连接，涉及弯头等，在有振动场合，还应装置弹簧垫圈，软连接处应采用纺织铜线连接。1.3.3.3 系统重要功能桥架应固定在墙面上（或吊顶下），规定桥架为全密封构造，以防鼠害。可通过锁扣启动盖子，桥架之间通过配套连接片和螺栓连接；金属桥架用来安放和引导电缆，并起到机械保护作用。同步还提供了一种防火、密封、紧固空间使线缆可以安全地延伸到目地，并为此后维护和扩充提供以便；桥架内线缆总截面积不超过桥架内截面积三分之一；金属电线管内线缆填充率不超过30%；为防止电磁干扰，信息线缆线路与强电线路平行走向之间距离不能不大于如下距离：5KVA610mm所有底盒底面距地面高度为300mm，机房内部底盒高度600mm；各铁盒与墙内管路应连接良好，不能断接；底盒上螺丝孔(耳朵)不能损坏，否则面板无法安装，信息插座距离强电插座应当不不大于20cm。1.3.3.4 与其他系统关联弱电施工总承包协调必要对本工程弱电系统总体进行协调管理，与其她各专业协调配合与电气专业方配合关于弱电之重要设备供电由电气专业方负责提供，电气承包方将为弱电系统电力供电提供所需线槽及管道，弱电施工总承包须在准时向电气承包方提供本工程范畴内各系统关于施工图，弱电施工总承包须提供与电气专业方协调以进行所需安装配合工作，并就双方交接驳口商定精确位置。1.3.3.5 装修承包方配合在实际施工前，弱电施工总承包应协调各分包商/承包商与配合装修单位进行已安装工程作技术交底，并须以书面形式确认关于预留设施与否满足本技术文献范畴内施工规定。弱电施工总承包须负责提供进一步完善预留设施资料。弱电施工总承包开始工作后须以书面形式确认及提供关于建筑构造外型和强度有影响关于资料，涉及设备进出吊装孔洞规定。如经复核原工程资料拟定仍需再作增改时，弱电施工总承包须立即提交详细资料供设计方审核。1.4 UPS电源、防雷接地系统1.4.1 系统概述随着电子技术飞速发展，各种各样用电器越来越多。而这其中绝大某些都是非线性负载，也就是说它们从电网提取波形与电压波形不一致。这样无疑会给电网带来了大量谐波以及其她公害，使供电质量越来越坏。另一方面，某些重要系统及部门，如银行系统、电力部门、机场、通讯设备、高档医疗设备等等对供电质量规定越来越高。不但规定供电持续性，即不能停电，还规定电压、频率、波形精确完好，不能受到电网任何干扰，要有一种干净或净化电源条件。电网干扰分为如下六类：噪声(noise)：在正弦电压波形上叠加某些尖脉冲(毛刺)；电压变化(voltage variation)：正弦电压幅值过高或过低；频率变化(frequency variation)：正弦波频率不是原则50Hz，过高或过低；瞬间间断(micro-break)：正弦波短暂不持续，普通指不大于300毫秒间断；停电(outage)：正弦波长时间不持续普通指不不大于300毫秒间断；谐波(harzionics)：在原则50Hz电网频率上叠加了50Hz整数倍或非整数倍信号，使正弦波严重失真。 为了消除以上这些电网公害影响，一方面是指定关于法规来限制用电器对电网导致公害，如国际电工技术委员会制定原则IEC555-2(1982年生效)和IEC1000-3-2(1996年1月1日生效)，欧洲原则EN60552，瑞士原则ASE 3600以及美国原则IEEE519等；另一方面，在重要场合(如计算机、通讯设备等)普遍使用UPS来消除以上这些公害，使用电设备运营在安全环境下。UPS通过近年以来不断改进，可以彻底消除以上这些公害给用电设备带来影响，其作用和功能可以分为如下五个方面：双路电源之间无间断互相切换；隔离作用：将瞬间间断、谐波、电压波动、频率波动以及电压噪声等电网干扰阻挡在负载之前，既使负载对电网不产生干扰，又使电网中干扰不影响负载。电压变换作用：当前级电网发生波动时，UPS输出电压保持在一种恒定值。频率变换作用：当市电频率变化时，UPS起到稳频作用。提供 一定后备时间：通过浮充电状态下电池组，贮存一定能量提供足够后备时间，使主机运营在安全状态下。各种新技术运用和质量不断提高，使系统可靠性得到了更大保证，顾客使用更加简化。近年来，智能建筑方兴未艾。智能建筑内多包具有大量电子设备与计算机系统，这些电子设备与计算机系统普通属于耐电压级别低，防干扰规定高弱电设备，最怕受到雷击。普通建筑物防雷保护避雷装置引入了强大雷电流通过引下线入地，在附近空间产生了强大电磁场变化，会在相邻导线（涉及电源线和信号线）上感应出雷电过电压，因而普通建筑物防雷系统不但不能保护这些电子设备与计算机系统，反而也许会引入雷电。因而，智能建筑防雷保护成为一种越来越重要课题摆在咱们面前 。 1.4.2 系统需求弱电专业子系统均采用统一供电方式，由蓄电间统一引UPS电源至弱电间。智能化系统接地采用大楼联合接地方式，与大楼其她电气系统共用一种联合接地体，其接地电阻不不不大于1。机房设备需配备UPS不间断电源以保证在市电断电状况下一定期间持续供电。在大楼蓄电间配备一台20KVAUPS，满载2小时。电源防雷应符合GB5005794建筑物防雷设计规范()原则。接地引出线可从联合接地环网中专用环上引出至底层弱电进线间内，设立弱电总等电位联结端子板，供各弱电机房局部等电位联结端子板或智能化系统接地使用。弱电机房及会议系统控制室内设立局部等电位联结，采用恰当铜排和网格分布。弱电机房局部等电位联结端子板与总等电位联结端子板间接地干线需单独设立。弱电间内所有设备外壳必要与接地连接，采用恰当规格接地线连接至接地端子板。考虑将来扩展需要，弱电防雷接地系统接地桩、汇流排等接地系统容量在满足既有机房设备使用需求上,预留50%余量。机房接地传播主干在满足既有设备接地需求基本上，预留50%接地点。机房防雷级别做到C级和做到三级电源防护。安装设备过电压保护办法，详细做法须符合IEC61643之规定规定。同步，为防止避雷器过负荷导致短路，配备专用动作曲线断路器，该断路器具备在浪涌电流通过时不动作特性。1.4.3 防雷系统防雷系统由外部防雷和内部防雷两某些构成。接地系统分为机房接地、弱电井设备接地、金属桥架接地、弱电接地干线几某些。本工程采用综合接地方式，接地电阻不不不大于1欧姆。1.4.3.1 外部防雷外部防雷应按有关原则进行设计，在建筑物屋面选取适当位置安装1根预放电型避雷针，以保证建筑物屋面各种设备如卫星接受装置、屋面电子设备处在其保护之内，免受直击雷袭击。此某些由强电或设计院设计。1.4.3.2 内部防雷1.4.3.2.1 电源防雷在供电主干线、配电箱及电子设备前加装耐冲击电压不同保护设备。在UPS输入端总配电柜内安装TOP TB40-385/4电源防雷器。所有电源防雷器前应加装后备保护空开或者断路器一套。电源三级防雷器选型：选用较小通流量但残压更低插座电源防雷器TD106，此防雷器为一拖三防雷插排，插接在重要设备如服务器、互换机、路由器等插座处，使整个机房重要用电设备得到电源三级保护，该保护器最大放电电流为7KA，具备三级保护于一体，能滤除300KHZ-100MHZ杂波，重要应用在网络机房、电信机房、UPS机房和各个IDF。1.4.4 接地系统一种良好接地系统是保护人身、设备安全、系统稳定工作重要保证，也是防雷系统重要基本。在电子计算机房防雷设计规范（GB 5O174-93）中，明确提出：交流工作接地、安全保护接地、直流工作接地、防雷接地等四种接地宜共用一组接地装置，其接地电阻按其中最小值拟定；若防雷接地单独设立接地装置时，别的三种接地宜共用一组接地装置，其接地电阻不应不不大于其中最小值，并应按现行国标建筑防雷设计规范规定采用防止反击办法。接地是避雷技术最重要环节，不论是直击雷、感应雷、或其她形式雷，最后都是把雷电流送入大地。接地电阻越小，散流就越快，被雷击物体高电位保持时间就越短，危险性就越小。对于场地接地电阻规定4欧姆，并且采用共用接地办法将避雷接地、电器安全接地、交流地、直流地统一为一种接地装置。如有特殊规定设立独立地，则应在两地网间用地极保护器连接，这样，两地网之间平时是独立，防止干扰，当雷电流来届时两地网间通过地极保护器瞬间连通，形成等电位连接。总结来说，弱电系统防雷问题是一种综合性工作，特别是弱电系统雷电浪涌防护还注重不够，也经常由其而引起设备损坏，因此在完善弱电系统外部防护同步，要加强弱电系统内部防护，建议加强如下几方面工作；(1)一方面要完善弱电外部雷电防护，将绝大某些雷电流直接接闪引入地下泄散。(2)另一方面要阻塞沿电源线或数据、信号线引入过电压波。(3)第三限制钳位被保护设备上浪涌过压过流幅值在设备可承受范畴。1.4.4.1.1 接地实行方案大楼采用大楼联合接地方式，与大楼其她电气系统共用一种联合接地体，其接地电阻不不不大于1。其接地引出线从联合接地环网中引出至底层弱电进线间内，并有弱电总等电位联结端子板，使各弱电机房局部等电位联接端子板接地。弱电机房和会议系统控制室内都设有局部等电位，采用40*4铜排联结。弱电机房局部等电位联结端子板与总等电位联结端子板间接地干线单独设立。1.4.5 UPS电源系统设计1.4.5.1 系统实现功能简介1.与市电供电自动切换。2.双回路电源自动切换功能。当市电供电中断时间较长时，可按顾客预先所设立定期关机顺序(由网络管理员依照各种设备优先权高低来进行排序)，依次对特定计算机服务器自动执行数据存盘和关闭操作系统操作，以保证顾客所运营程序数据安全。3.实时图形显示UPS运营参数输入输出电压、电流和频率和无功功率，电池后备供电时间 ，负载比例等随时间变化曲线)。4.查看UPS运营“大事记”(自开机以来报警故障提示性信息)。5.网络管理人员定期对“电池”执行“自诊断”测试。1.4.5.2 扩展功能WEB/SNMP管理功能 、环境监控制功能、集成功能。1.4.5.3 系统配备UPS不间断电源系统安装在UPS机房，主机采用山特30KVA，蓄电池配备：松下60节100AH，弱电设备用电负荷进行集中UPS电源管理。监控系统设备按在断电状况下正常运营4小时配备。别的弱电设备按保持2小时配备。1.4.5.4 UPS电源管理特性1.当市电供电中断时间较长时，可按顾客预先所设立定期关机顺序(由网络管理员依照各种设备优先权高低来进行排序)，依次对特定计算机服务器自动执行数据存盘和关闭操作系统操作，以保证顾客所运营程序数据安全。2.实时图形显示UPS运营参数输入输出电压、电流和频率和无功功率，电池后备供电时间 ，负载比例等随时间变化曲线)。3.查看UPS运营“大事记”(自开机以来报警故障提示性信息)。4.网络管理人员定期对“电池”执行“自诊断”测试。5.对顾客所指定UPS报警信息，运用传呼或电子邮件办法传送到传真机寻呼机移动电话上，以便值班人员到现场解决事故。6.变化位于网络上特定UPS操作参数。
