防护棚搭设专项方案.doc

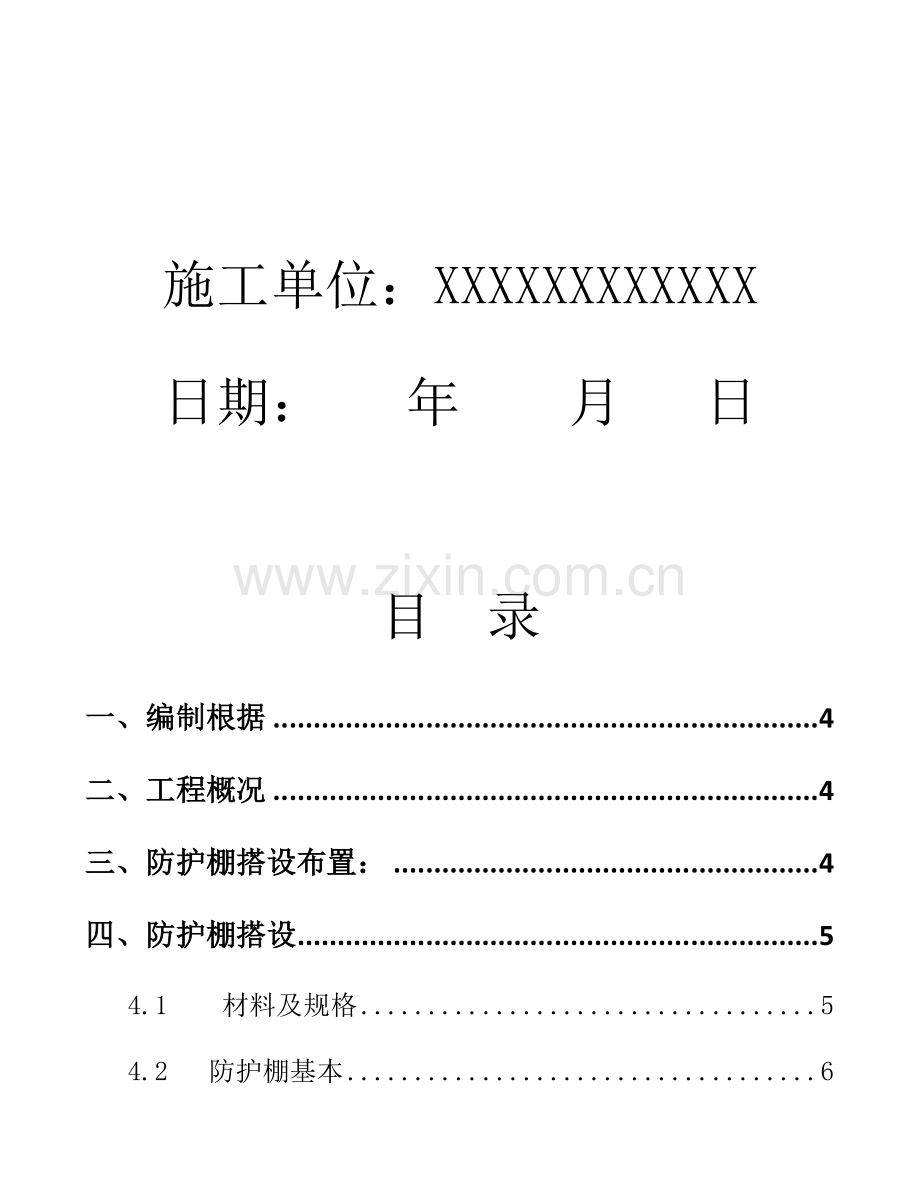

XXXXXXX社区项目防护棚搭设方案施工单位：XXXXXXXXXXXX日期： 年 月 日目 录一、编制根据4二、工程概况4三、防护棚搭设布置：4四、防护棚搭设54.1 材料及规格54.2 防护棚基本64.3 立杆64.4 纵向水平杆64.5 横向水平杆64.6 扫地杆74.7 防护棚顶临边围档74.8 防护隔离板笆74.9 纵向斜撑74.10 横向斜撑74.11 桁架安装84.12 布设下层搁栅杆及铺设防护竹笆84.13 布设上层搁栅杆及铺设防护竹笆8五、防护棚搭设质量规定8六、防护棚搭设安全办法9七、防护棚拆除安全办法11八、应急预案138.1组织机构138.2工作职责138.3应急预案及应急解决13九、附件：防护棚搭设平面图14一、编制根据1、建筑施工安全检查原则（JGJ59-）2、建筑施工高出作业安全技术规范（JGJ80-1991）3、建筑施工扣件式钢管脚手架安全技术规范（JGJ130-）4、白山市建设文明施工原则5、XXX社区施工图纸及合同等二、工程概况 本工程位于白山市XXXXX（地址），工程由X栋XX楼构成（形容工程数量），总建筑面积XXXX平方。施工现场配备XXX（可写可不写）。按照规范及白山市安全施工规定，（此处写施工因素，为啥要建设防护棚）在XXXX（什么地方搭设防护棚）搭设双层防护棚。 建设单位：XXXXX 设计单位： 监理单位： 施工单位：三、防护棚搭设布置： 工程占地面积约XXXX。主入口设在XXXX道路上。 场地东面总电源变电箱，靠A道路设有门卫室、配电房、钢筋棚、仓库间、木工间、机修间等暂时设施。场地东侧为职工宿舍、食堂、厕所等。除木工间、机修间和办公室远离建筑物和不在塔吊回转半径之内不用搭设防护棚以外。其她所有暂时设施均紧邻拟建建筑物，涉及连接暂时设施所有通道，依照建筑施工高处作业安全技术规范（JGJ801991）规定均需搭设安全防护棚。本工程有一台塔吊。在塔吊吊装区域内通道也必要按规定搭设防护棚以保证施工安全。为便于混凝土运送车和材料车进出以便，重要通道搭设防护棚高6m，宽56m。立杆采用钢管格构柱，四根6m长钢管高度上每隔2m用扣件与短钢管做一道箍。（如果只有一种安全棚，背面可以直接删去，若不不大于一种安全棚，可参照背面）宿舍和仓库防护棚搭设高度为8m，宽为8m，立杆采用钢管格构柱，四根6m长钢管高度上每隔2m用扣件与短钢管做一道箍。宿舍与办公室人行通道搭设净高为2m，宽为1.8m。采用单立杆。别的人行通道防护棚搭设总高度为6m，宽度依照实际道路，别的暂时设施防护棚高度为其建筑高度再加2m，但为了美观，多数做到搭设高度一致；钢筋加工区和砂浆搅拌机也必要搭设防护棚，并做好防护通道，主楼也必要搭设防护通道。总共搭设面积约。搭设范畴及布置详细详见附件“防护棚搭设平面图”。四、防护棚搭设4.1 材料及规格4.1.1 依照JGJ59-建筑施工安全检查原则以及JGJ130-建筑施工扣件式钢管脚手架安全技术规范规定，本工程防护棚采用符合现行国标碳素构造钢（GB/T700）中Q235-A级钢规定钢管，钢管型号为48*3.5。连接件采用符合现行国标 钢管脚手架扣件（GB15831）规定扣件；4.1.2 钢管、扣件均附有产品质量合格证；4.1.3 防护棚采用由毛竹制成竹笆板；4.2 防护棚基本4.2.1 防护棚基本运用现场内暂时施工道路，砼较厚，立杆直接置于砼路面上。4.2.2 防护棚基本四周设有排水办法，运用主楼四周排水沟和临设区内排水沟进行排水。4.3 立杆 4.3.1 相邻立杆对接扣件不得在同一高度内，错开布置，错开距离不得不大于500mm。各接头中心至主节点距离不得不不大于步距1/3。4.3.2 开始搭立杆时，应每隔69m设立一根暂时抛撑，在搭设完该处立杆、向水平杆、横向水平杆后，可依照状况拆除。4.3.3 立杆顶端宜高出防护棚顶层，必要时可采用搭接接长立杆，以便在防护棚周边沿马路或作业区一侧，竖向按放防坠物回弹立笆。该立笆绑扎固定在二根横杆上。4.3.4 立杆应精确地放在定位线上。步距、纵距等应按立面图布置。4.4 纵向水平杆4.4.1 纵向水平杆设立在立杆内侧，其长度不适当不大于2跨。间距为2.5m。4.4.2 纵向水平杆接长采用对接扣件连接，对接扣件应交错布置，两根相邻纵向水平杆接头不得在同步或在同跨内，不同步或不同跨两个相邻接头在水平面错开距离不应不大于500mm，各接头中心至近来主节点距离不适当不不大于纵距1/3。4.4.3 纵向水平杆 应贯通交圈，用直角扣件与内外角部立杆固定。4.5 横向水平杆4.5.1 主节点处必要设立一根横向水平杆，用直角扣件，且禁止拆除。主节点处两个直角扣件中心距不应不不大于150mm。4.5.2 依照防护隔离板材需要等间距设立。最大间距不应不不大于纵距1/2。4.5.3 横向水平杆为桁架构造时，在其立杆（柱）支承点处，应加设防滑扣件。4.6 扫地杆防护棚底脚必要设立纵向扫地杆。纵向扫地杆采用直角扣件固定在距底座上皮不不不大于200mm处立杆上。4.7 防护棚顶临边围档防护棚顶面两侧边沿设防护拦板。围档拦板高不不大于1000mm。4.8 防护隔离板笆4.8.1 防护隔离为竹笆，在上下层搁栅杆杆面上分别各铺一层。每层竹笆用2股16#铁丝捆牢。捆绑点是每块竹笆4个角。4.8.2 宿舍与办公室人行通道下层防护隔离采用九夹板。4.9 纵向斜撑4.9.1 沿防护棚外侧纵向方向（水平方向）每隔6m设一道纵向斜撑，与地面成4560角度。4.9.2 斜撑接长采用搭接，搭接长度不不大于1m，应采用不不大于2个旋转扣件固定，端部扣件盖板边沿至杆端距离不不大于100mm。4.9.3 斜撑斜杆应用旋转扣件固定在与之相交立杆或横向水平杆伸出端上。旋转扣件中心至主节点距离为150300mm。4.10 横向斜撑防护棚必要设立横向斜撑或上端斜拉杆。斜撑（拉杆）间距同立杆间距。双桁架式或防护盘弄感应设立双斜撑（拉杆）。4.11 桁架安装4.11.1 跨度不不大于6m（含6m）防护棚及通道要采用桁架进行搭设。4.11.2 桁架在现场地面组对好，起拱50100mm，用塔吊起吊就位。经对尺寸校正后，用扣件将桁架上下弦固扣在立柱水平箍上。4.11.3 桁架安好后，两端上下层各扣好一根搁栅杆用以定位和稳定。4.11.4 对于5m以上大跨度桁架在桁架与立杆交接节点处，设立双扣件抗滑。尚应各设2根横向斜撑加固。作法是从立柱4（3）m标高处伸出两根48钢管斜向伸至桁架搁栅杆第二个节点处固定。4.12 布设下层搁栅杆及铺设防护竹笆4.12.1 下层搁栅杆铺设在桁架下弦面，间距400mm一根。并用扣件将其与下弦扣牢。为了使搁栅杆中间保持在平直位置，应设一道职系杆（48钢管），将各搁栅杆扣固均匀、平直。4.12.2 铺设防护竹笆。规定每块竹笆稳固在搁栅杆群面上，4角4点扣扎牢固。4.13 布设上层搁栅杆及铺设防护竹笆（作法与4.12条相似）五、防护棚搭设质量规定5.1 地基基本：表面坚实平整，不积水，底座沉降量不不不大于10mm。5.2 立杆垂直：立杆高度6m时容许偏差50mm。5.3 间距：步距容许偏差20mm，纵距容许偏差50mm，横距容许偏差20mm。5.4 纵向水平杆高差：一根杆两端容许偏差20mm，同跨内两根纵向水平杆高差容许10mm。5.5 主节点处各扣件中心点互相距离不不不大于150mm。5.6 同步立杆上两个相隔对接扣件高差应不不大于500mm。立杆上对接扣件至主节点距离不不不大于立杆步距1/3。5.7 纵向水平杆上对接扣件至主节点距离不不不大于立杆纵距1/3。5.8 扣件拧紧扭力矩：控制在4560N.m。六、防护棚搭设安全办法6.1 防护棚脚手架搭设人员必要是通过按现行国标特种作业及安全技术考核管理规则通过专业培训，考核合格专业架子工。上岗人员应体检合格，方可上岗作业。6.2 搭设防护棚人员必要戴好安全帽，系好安全带、穿防滑靴。6.3 防护棚脚手架构配件质量与搭设质量，应按规定进行验收，合格挂牌后方准使用，并做好验收记录。6.4 遇有六级及六级以上大风和雾、雨、雪天气时应停止搭设与拆除作业。6.5 搭设完毕后应做好防雷接地保护装置（防雷保护区内可免）。6.6 各类设施防护棚禁止与脚手架相连。6.7 人行通道应按平面图贯通，并做好批示标志牌。6.8 搭设防护棚脚手架前，应搭设暂时性满堂脚手架。搭设过程中应有防倾覆和防止坠物伤人办法。6.9 工地暂时电线路架设不得在防护棚脚手架上。6.10 防护棚搭拆时，地面应设围档和警戒标志，并派专人监护，禁止非操作人员入内。6.11 防护棚有效期间，应定期检查下列项目：6.11.1 杆件设立和连接，支撑、桁架构造与否符合规定。6.11.2 地基与否积水，底座与否松动，立杆与否悬空。6.11.3 防护棚立杆沉降和垂直度与否符合规定规定。6.11.4 剪刀撑（含斜撑）与否符合角度（4560）规定，刚度与否有保障。安全防护棚隔离板与否捆绑牢。6.11.5 防护棚面上杂物、垃圾与否清扫干净。6.11.6 下层防护面有无剩余（可活动）材料、工具及废物等。6.12 在有效期间，不得随意拆除脚手架杆件。如遇特殊状况，应预先申请，办好手续，采用加固办法后，方可暂时拆除，当工作完毕后，应及时恢复原样。6.13 不得在脚手架基本及其邻近处进行挖掘作业，否则应采用安全办法，并报关于部门批准。6.14 不得以防护棚为卸料平台，堆放周转材料。6.15 不得在防护棚上凉晒衣被。七、防护棚拆除安全办法7.1 拆除前，组织项目副经理、工程师、安全员、班组长对防护棚整体进行检查，如防护棚存在严重安全隐患或损坏，应及时进行整治和加固，以保证防护棚在拆除过程中不发生坍塌危险。7.2 对参加防护棚拆除操作人员、管理人员和检查、监护人员进行施工方案、安全、质量、保护等办法交底，交底内容应涉及拆除范畴、数量、时间、和拆除顺序、办法，物件垂直运送设备数量、防护棚上水平运送、人员组织、指挥联系办法和用语、拆除安全办法和警戒区域。交底应签字齐全。7.3 拆除现场必要设警戒区域，张挂醒目警戒标志。警戒区域内禁止非操作人员通行或在防护棚下方继续组织施工。地面监护人员必要履行职责。防护棚拆除，应配备良好通讯装置。7.4 仔细检查吊运机械涉及索具与否安全可靠。7.5 如遇强风、雨、雪等特殊气候，不得进行防护棚拆除。夜间实行拆除作业，应具备良好照明设备。7.6 所有高处作业人员，应严格按高处作业规定执行和遵守安全纪律、拆除工艺及方案规定。7.7 拆除人员进入岗位后来，先进行检查，加固松动部位，清除防护棚内留下材料、物件及垃圾块。所有清理物应安全输送至地面，禁止抛掷。7.8 不容许分立面拆除或上下同步拆除（踏步式）。认真做到一步一清，一杆一清。7.9 拆除防护棚应一步步进行，由上而下，一不一清进行拆除。剪刀撑拆除，应先拆中间扣件，再拆两端扣件。7.10 所有杆件与扣件，在拆除时应分离，不容许杆件上附着扣件输送地面，或两杆同步拆下输送地面。7.11 所有底笆拆除，应自外向内竖立、搬运，防止自里向外翻起后，笆面垃圾物件直接从高处坠落伤人。7.12 当天竣工后，应仔细检查岗位周边状况，如发现留有隐患部位，应及时进行修复或继续完毕至一种程序、一种部位结束，方可撤离岗位。7.13 拆下防护棚、钢管、扣件及其她材料运至地面后，应即时清理，按规格堆放，保持场地清洁。八、应急预案8.1组织机构项目部成立应急救援工作小组，突发事件一旦发生，应急救援工作小组将迅速运转。应急救援工作小组组织机构如下：项目经理：XXXXX 联系电话：XXXXXX技术负责人：XXXXX 联系电话：XXXXX项目副经理：XXX 联系电话：XXXXXX安全主任：XXXX 联系电话：XXXXXXX重要人员安排如下：施工员1人：XXXX 重要负责防护棚搭设、拆除技术指引。安全员1人：XXXX 重要负责脚手架安全工作。脚手架技术工人X人：依照进度需要，重要负责防护棚搭设、拆除工作。8.2工作职责本小组为项目安全事故应急救援工作统一指挥机构，负责与业主、监理及监管单位联系协调，贯彻关于部门安全指令，检查、督导本单工程寻常应急准备工作。发生事故隐患后负责应急响应工作，调集抢险力量，并指挥进行抢险救灾、物资转移，及时与总监办、管理处及外部救援力量，如110、120等部门获得联系；负责善后解决工作，形成书面材料报监理、业主及公司关于部门。8.3应急预案及应急解决8.3.1为了保证本项目安全生产目的实现，保证本项目在浮现防护棚坍塌事故时，可以及时进行应急救援，从而最大限度地减少损失，特制定本应急救援预案。8.3.2应急处置基本原则：坚持“以人为本”原则，采用应急办法，急救伤员、疏散人群。8.3.3施工现场发生人员伤亡坍塌事故时，发现人员及时告知项目经理，项目经理应及时向安全监督站和建设局报告，同步拨打急救电话祈求救援，并依照现场实际状况制定救援办法；联系小组应及时到达工地门口，指引专业救援人员以最迅速度到达出事地点；警戒小组应及时设立危险警戒区域，禁止与应急抢险无关人员进入；抢险小组依照应急救援方案展开救援，采用可靠办法加固、拆除未坍塌部位架体，拆除或切割压住伤者杆件，对被埋伤员进行救援；救护小组应在专业救护人员到达前，对受伤人员进行应急救援。九、附件：防护棚搭设平面图钢筋棚:防护棚宽度5m,总高度6m。搭设立杆间距2.5m。直接搭设在砼硬地坪上，上下横向水平杆之间间距400mm。斜拉杆间距1m，对称设立。底部200mm处设立纵向扫地杆。双层棚顶间距600mm，每层用竹笆满铺。在下层棚下方搭设一层用石棉瓦满铺棚顶，作为钢筋棚防雨办法。上部1200mm四周设二道水平防护栏杆，用竹笆作为围档。（搅拌机及其她机械防护棚均按钢筋棚搭设）数值不清晰是不是固定 道路防护棚:道路宽度为3.65m,搭设总高度为6m。用4根钢管组对成300mm见方小方柱作为立柱，柱距2.5m，直接搭设在砼硬地坪上。上下横向水平杆之间间距400mm。剪刀撑倾角45度，跨距6m，持续设立。上下横向水平杆之间采用桁架形式，上下2层钢管排列作为盖面骨架，斜拉杆间距1m，对称设立。底部200mm处设立纵向扫地杆。每隔2m设立一道横向水平杆。双层棚间距600mm，每层用竹笆满铺,下层竹笆下再满铺安全网。上部1200mm，四周设立二道防护栏杆，用竹笆作为围档。与大门口车辆进出接口处采用两根加长型桁架作为托架，详细尺寸按现场宽度为准。 道路宽度1.83.6m，搭设高度6m。单立杆间距2.5m，直接搭设在砼硬地坪上。上下横向水平杆之间间距400mm。底部200mm处设立纵向扫地杆，剪刀撑倾角45度，跨距6m，持续设立。双层棚间距600mm，每层用竹笆满铺,下层竹笆下再满铺安全网。上部1200mm，四周设立二道防护栏杆，用竹笆作为围档。 人行通道防护棚：道路宽度1.8m，搭设高度3.8m。单立杆间距2.5m，直接搭设在砼硬地坪上。上下横向水平杆之间间距400mm。底部200mm处设立纵向扫地杆，双层棚间距600mm，上层用竹笆满铺，下层用木板满铺。上部1200mm，四周设立二道防护栏杆，用竹笆作为围档。宿舍防护棚：防护棚宽度8m，总高度8m。搭设立杆间距2.5m，用4根钢管组对成300mm见方小方柱作为立柱，柱距2.5m，直接搭设在砼硬地坪上。上下横向水平杆之间间距400mm。剪刀撑倾角45度，跨距6m，持续设立。上下横向水平杆之间采用桁架形式，上下2层钢管排列作为盖面骨架，斜拉杆间距1m，对称设立。底部200mm处设立纵向扫地杆。每隔2m设立一道横向水平杆。双层棚间距600mm，每层用竹笆满铺。上部1200mm，四周设立二道防护栏杆，用竹笆作为围档。
