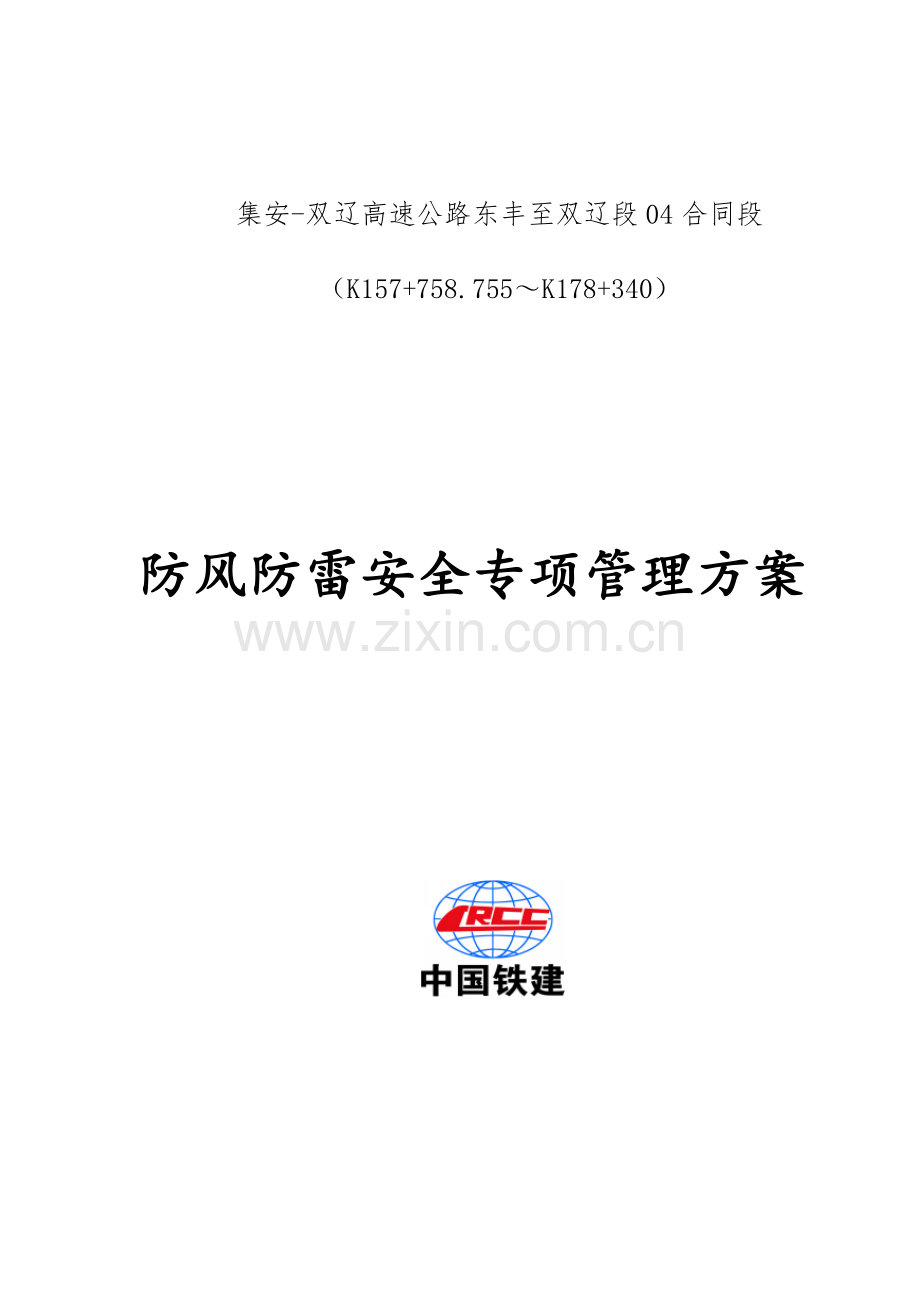

集安-双辽高速公路东丰至双辽段04合同段（K157+758.755K178+340）防风防雷安全专项管理方案集双高速东双段项目中铁二十三局集团有限公司DSLO4项目经理部二0一九年四月防风防雷安全专项管理方案当前我项目部重要高大设施：拌合站、水稳站和沥青站。三者均为金属构造，且位于空旷地带，易遭到直接雷击或感应雷击。因而，为了保护人员安全及保证生产顺利进行，制定有关防雷防风办法方案。一、法律法规1、建筑物电子信息系统防雷技术规范；2、建筑物防雷设计规范；3、中华人民共和国气象法；4、中华人民共和国安全生产法；5、国家防雷减灾管理办法；6、吉林省气象条例二、安全管理目的1、杜绝普通以上生产安全事故。2、不发生重伤、轻伤事故。3、员工安全教诲全面覆盖，三类人员、特种作业人员所有持证上岗。4、安全管理体系有效运营。5、普通以上生产安全事故为零。6、重伤率控制在0.3以内，轻伤负伤率控制在1%以内。7、职业病发病率为零。8、员工安全教诲率100%,三类人员、特种作业人员持证上岗率100%。三、组织贯彻1、成立以项目经理关培山为组长防雷防风领导小组，制定一系列安全、质量、工期保证办法，做到加强管理、周密筹划、办法到位、责任贯彻、奖罚分明。组 长：关培山副组长：陈泽富 胡超 赵献才 罗文波 成 员：张文超、田亮、陈治平、张儒春、刘建平、王建、徐丽、张宏、董海元、曹建新、王宾客2、 设专人定期收听天气预报，如遇雷电、暴雨、大风等恶劣天气，及时向领导报告，并告知各个施工队负责人，采用相应对策，将灾害导致损失尽量减少，直至零损失。四、搅拌站防雷办法搅拌站防雷设计重要涉及直接雷击和感应雷击，详细设计如下：1、防直接雷击某些混泥土搅拌站防直接雷击办法重要是在罐顶安装接闪器，每座拌和站接近控制室较近一根水泥罐上各装一种接闪器。搅拌站属于普通性工业建筑物，根据防雷分类属于第三类防雷建筑物，采用滚球法设计接闪器，接闪器涉及避雷针和两个金属滚球，其中避雷针针长1.5m，上滚球直径d=30cm，下滚球直径d=60cm，接闪器通过扁铁接地，接地电阻10。接闪器示意图如下：2、防感应雷某些为防止感应雷电流沿电源线路侵入控制室，导致设备损坏，电源某些应采用二级电源防雷办法。第一级电源防雷：在控制室总电源处安装一套三相电源防雷装置，作为电源第一级防雷保护。第二级电源防雷：在控制室总电源处安装一套威单相电源防雷装置，作为电源第二级防雷保护。电源通过避雷器后接地，接地线采用黄绿多股铜芯线，接地电阻4。避雷器安装示意图如下：3、等电位连接在控制室里面设立一种等电位箱，作为控制室等电位载体，以消除各点等电位差。控制内所有防雷设备地线先连接到等电位箱上再与接地装置相连接，采用S型接地方式。4、网络接口防雷当前某些工控机采用网络与互换机或路由器进行连接，有也许通过网络线路对工控机及控制系统导致雷击损害，因而在引入工控机网线上加装一套网络防雷器，有减少该类风险效果。5、接地装置搅拌站预埋基本为金属材料，地中预埋件应为一种连接整体，其接地电阻值不大于4欧姆时，应当运用其基本作为接地装置，如不能达到4欧姆规定，应增长预埋件。四、水稳站防雷办法我项目部按照科学防雷规定，积极开展防雷检测。项目部针对稳定土搅拌站空旷地带特点，积极联系市气象局防雷检测中心，对级配碎石拌合站主楼以及水泥、矿粉用储料罐避雷设施进行检测，并对其中一处接地电阻较大避雷针进行了改进，使所有防雷设施检测合格，保证了高大设备防雷安全。现场中水稳站注意办法和办法：1、雷雨天气水稳站应停止生产，停工后断开电源连接线。2、设过电压保护器，从而保护这些控制敏捷度极高机械微电子控制装置免遭感应雷浪涌电压入侵损毁。3、水稳站主接地端子、水泥仓接地端子、主控室支腿上接地端子与主接地极连接接地线，可采用满足接地线相应规定导线、扁钢等裸露导体，这些部件顾客可自行安装。4、避雷针和水稳站固定点应绝缘，防止雷电通过稳定水稳站主体，同步避雷针高度应高于稳定水稳站最高点。5、多设几种避雷针，达到有效保护半径，保证雷电所有通过避雷线流向大地，防止雷电直击。五、沥青站防雷办法1、按照防雷规范原则规定给被保护物加装接闪器（避雷针、避雷带、避雷网、避雷线）、引下线、接地装置以防直击雷害。2、按照防雷规范规定，分级在供电线路、网络线路不同位置加装相适配电涌保护器（SPD）以将侵入各种线路雷电电磁脉冲堵截消除在设备之外，以保护各项弱电设备免遭感应雷害。3、强制性采用等电位连接以消除雷电电磁场在各种金属构件感应产生电位差，以防产生电火花致使特殊环境发生火灾或爆炸。4、对屏蔽未达到电磁环境规定机房增设金属屏蔽网以消弱雷电电磁场对机房工作环境干扰影响，保护电磁兼容能力弱电子敏感器件能正常工作。5、采用共用接地系统以防地电位反击等。6、接闪器安装：1) 沥青搅拌站此处为最高建筑物，宜在沥青搅拌站顶部安装离子型避雷针，能消减雷电流陡度，防侧击、绕击提高了防雷保护功能。安装避雷针为离子型避雷针，考虑沥青搅拌站周边设施安全，避雷针采用高度4.5米，为防止雷电感应，损坏内部设施，接闪器应重复接地。2) 沥青罐在每个沥青罐顶部各安装一支接闪器，连接形式同沥青搅拌站。3) 油库油库属易燃易爆场合，罐壁厚超过4MM不，可用放气阀接闪，壁厚不大于4MM则需加装避雷针一支，接地电阻不不不大于10欧姆，需加电源防雷装置，安装参照如下避雷针及电源安装位置示意图。4) 清洗塔罐在清洗塔南罐顶部安装接闪器；保护范畴恰当加大。六、防风办法 1、及时收听天气预报，与气象台、站保持联系，防止寒流、大风等天气突然袭击。2、对项目部拌合站、水稳站和沥青站进行定期、全面、仔细防风安全检查，检查内容涉及活动房加固钢丝绳安装、各类标志标牌固定、窗户等固定与否牢固可靠。对存在安全隐患部位进行整治，安排专职人员进行复查。 3、对拌合站、水稳站和沥青站防风缆绳进行检查验收，保证现场钢丝绳无断丝，检查地钩与否牢固。检查拌和楼顶部安装各个部件，与否安装牢固，螺丝等无松动现象。发现隐患及时制定整治办法，定人定期整治，专人复查。 4、当作业人员对拌合站、水稳站和沥青站高处进行检查、维修、保养工作时，应避免在大风天气进行，如的确需要，需设立保险绳，做好防护办法。 5、在高处作业完毕后，需将所有零件、工具、废弃物一并清理干净，避免因大风吹落导致伤人、伤物事故。 6、安全员在大风时要加强巡逻，检查区域内房屋门窗与否关好、阳台与否有易被吹落物品、标志标牌、条幅等与否有被吹落危险，发现隐患及时上报，督促整治。7、风力超过5级不得施工。8、大风到来之前要及时安排作业人员撤离到安全区，注意人身安全。9、大风暴雨影响期间，停止施工作业，切断电源，严密监控工地围墙、垂直起重设备械设备等安全状况，采用相应防风加固等安全防护办法，防止发生围墙崩塌、设备倾覆、触电等重大安全事故，发现重大险情，要及时采用办法，并及时报告关于部门。七、防范办法1、项目部把防雷防风工作作为各项工作重中之重，贯彻防雷防风责任制，保证防雷防风领导小组、防雷防风工作队伍、防雷防风办法和防雷防风物资四个到位。在大风到来时，从人力、物力上提前做好准备工作。同步项目部安排人员进行24小时值班。3、对施工现场宿舍、食堂、办公室、仓库等暂时设施进行全面安全检查，重点检查暂时用房，对存在不安全隐患，要及时采用办法，该加固要进行加固，对不能保证人身安全，要坚决予以拆除，防止坍塌事故发生。4、雷雨多发季节，项目部做好现场防雷工作，安装可靠防雷装置，外脚手架以及塔吊、龙门架等起重机械设备和在建工程必要按规定做好避雷接地，施工机械和照明装置应做好保护接零。雷电发生时，禁止携带金属物体在露天行走，禁止接近电器设备，禁止人员停留空旷地带、电线杆和高压电线下。5、建立健全应急预案，做好抢险救灾准备工作。项目部成立防雷防风工作领导小组，明确责任，结合实际制定相应防范办法和应急预案。组织预案演习，定期开展预案研讨、修订、演习以及对抢险人员进行专业培训，保障信息畅通，贯彻抢险救灾队伍和物资，提高其实战能力，一旦浮现险情时能在最短时间内迅速赶赴现场，科学组织抢险，做到防有效，救及时，万无一失。6、健全防雷防风值班制度。项目部严肃纪律，加强大风、暴雨期间和双休日值班工作，明确工作职责。凡因责任制不贯彻、办法不力、组织领导不力或工作疏忽而导致重大人员伤亡及重大经济损失，要依法追究关于责任单位和负责人责任。集双高速东双项目中铁二十三局 集团有限公司DSL04项目经理部 4月
