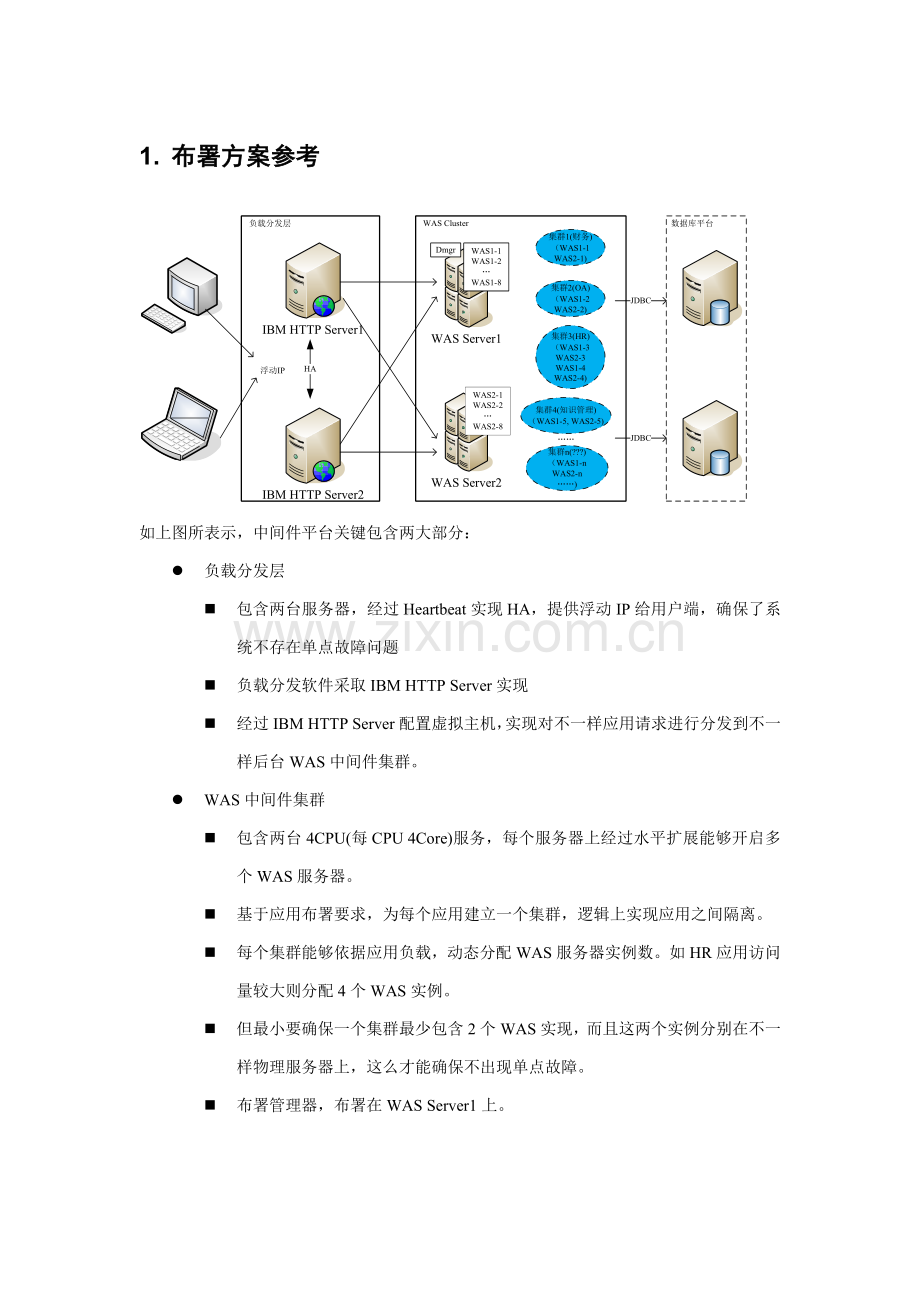

1. 布署方案参考

如上图所表示，中间件平台关键包含两大部分：
l 负载分发层
n 包含两台服务器，经过Heartbeat实现HA，提供浮动IP给用户端，确保了系统不存在单点故障问题
n 负载分发软件采取IBM HTTP Server实现
n 经过IBM HTTP Server配置虚拟主机，实现对不一样应用请求进行分发到不一样后台WAS中间件集群。
l WAS中间件集群
n 包含两台4CPU(每CPU 4Core)服务，每个服务器上经过水平扩展能够开启多个WAS服务器。
n 基于应用布署要求，为每个应用建立一个集群，逻辑上实现应用之间隔离。
n 每个集群能够依据应用负载，动态分配WAS服务器实例数。如HR应用访问量较大则分配4个WAS实例。
n 但最小要确保一个集群最少包含2个WAS实现，而且这两个实例分别在不一样物理服务器上，这么才能确保不出现单点故障。
n 布署管理器，布署在WAS Server1上。

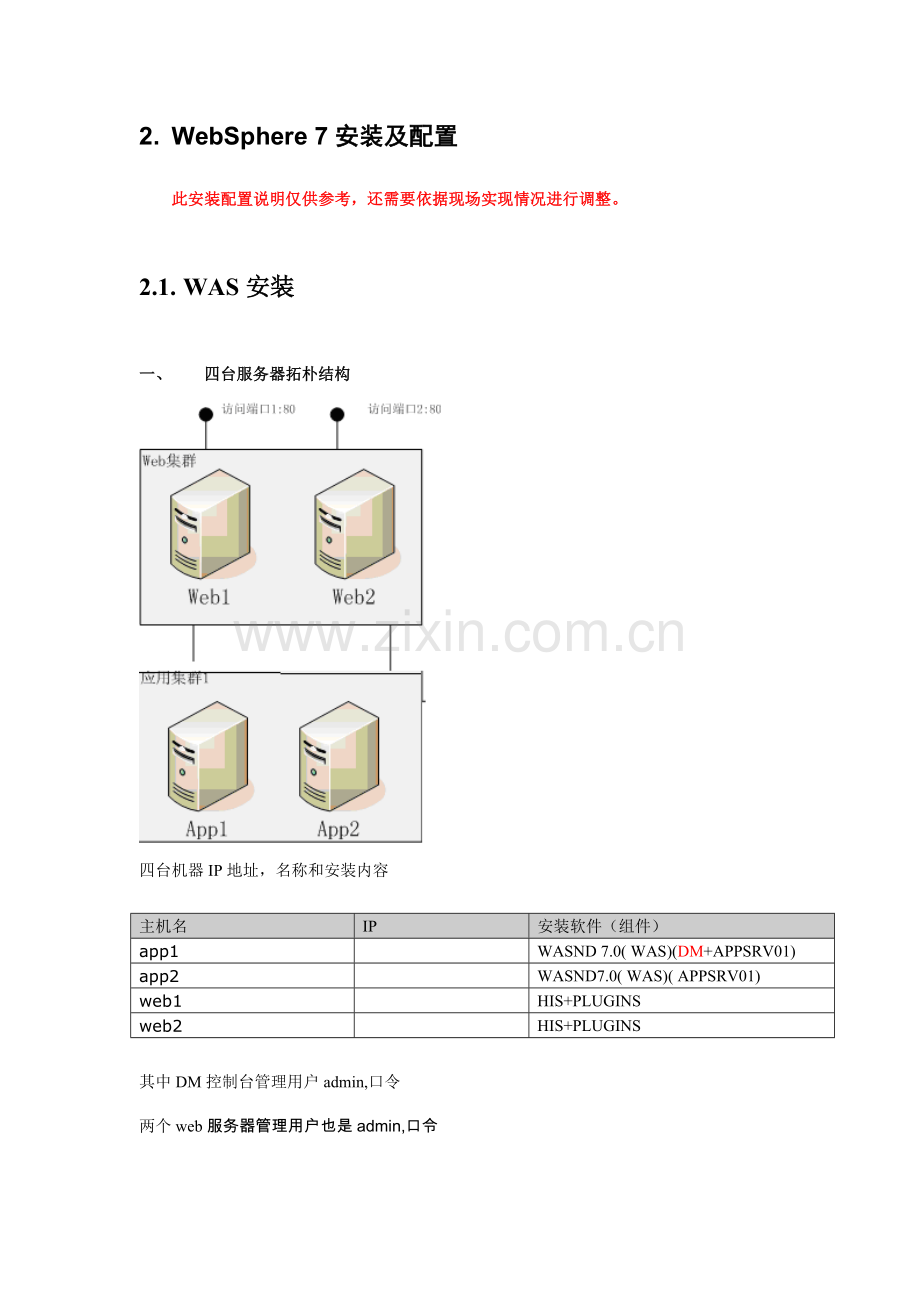

2. WebSphere 7安装及配置
此安装配置说明仅供参考，还需要依据现场实现情况进行调整。

2.1. WAS安装

一、 四台服务器拓朴结构

四台机器IP地址，名称和安装内容

主机名
IP
安装软件（组件）
app1

WASND 7.0( WAS)(DM+APPSRV01)
app2

WASND7.0( WAS)( APPSRV01)
web1

HIS+PLUGINS
web2

HIS+PLUGINS

其中DM控制台管理用户admin,口令
两个web服务器管理用户也是admin,口令

二、 安装后验收
http://**.**.**.**:9060/ibm/console　可打开应用服务器主机控制管理台，管理用户admin,口令******

服务器－＞集群下建有应用集群
服务器－＞应用服务器下建有两个WEB服务
节点共有五个，分别是一个控制节点(一个dmgr节点)，两个受控节点(两个app节点)，两个非受控节点(两个web节点)

集群下各受控节点已同时，并开启服务；两个WEB服务已生成插件、传输插件并开启。
在DMGR控制管理台可直接控制两个WEB开启和停止。

三、 安装前系统检验
ü 群集安装时，确定全部机子日期要一致
ü 确定磁盘空间足够
两个应用服务器安装文件放在/was_install
两个WEB服务器安装文件放在/http_install

安装目录全部是安装于默认/opt目录下
两个应用服务器安装后生成目录 /opt/IBM/WebServer/AppServer
两个WEB服务器安装后生成目录/opt/IBM/HTTPServer
两个WEB服务器目录/opt/IBM/HTTPServer/plugins放有插件

ü 确定管理域之内全部机器主机名和ip地址相互能够ping通
在安装前，要确保四台机/etc/hosts文件里面增加四台机ip和主机名，修改以下
**.**.**.1 app1
**.**.**.2 app2
**.**.**.3 web1
**.**.**.4 web2
(对于首次安装系统后主机，因为没有在HOSTS文件中增加这类统计，会造成安装失败，现象是安装后生成profiles不完整，而且startManager.sh实施失败，开启不了管理服务。
另外，安装完WAS后，不能修改主机名，不然WAS服务开启不了，需要重新安装)
ü 确定主机名在生产环境中不会再改变
ü 四台主机做好设置，能够用xmanager进行图形化安装。如不能进行图形化安装，则需要修改was或his下responsefile.txt文件中各参数，工作量大而且易犯错。
ü 安装介质已经有， was7.0 nd for linux x86-64 bit
对于was7.0 ，对于操作系统和硬件空间要求以下:

The following list identifies the products that are supported when WebSphere Application Server runs on the Linux x86-64 operating system. It is not necessary to run these products on the same machine or operating system as WebSphere Application Server.：
Operating Systems supported with 64-bit WebSphere Application Server

· Red Hat Enterprise Linux AS, Version 4 with Update 6
· Red Hat Enterprise Linux ES, Version 4 with Update 6
· Red Hat Enterprise Linux, Version 5
Red Hat Enterprise Linux product site
· SUSE Linux Enterprise Server, Version 9 with SP4
· SUSE Linux Enterprise Server, Version 10 with Update 1
· SUSE Linux Enterprise Server, Version 11 (See Required Detail 6)
· SUSE Linux Enterprise Server product site
Hardware Requirements

· AMD Opteron and Intel EM64T (64 bit kernel support only)
· Disk space requirements
· Minimum 1 GB physical memory recommended
· CD-ROM drive

四、 把安装程序包放到主机/was_install目录下，解压，解包
命令gunzip *.gz
Tar xvf *.tar

五、 图形化安装过程(用XMANAGER3.0实施安装)
1、应用服务器主机36安装was过程以下各步：
进入linux环境，打开终端，打开文件系统，在\was_install\was_ins\目录下launchpad.sh ，双击运行

选择左面列表第一项，进行was安装，
进入下一个安装画面

选择接收协议

系统进行安装前检验，检验版本，软硬件环境，检验经过

Sample例程选择，安装（此例程可用来学习参考检验用），两个语言包也选择上，一并安装

默认安装到OPT目录下/opt/IBM/WebSphere/AppServer

app1主机是管理控制主机，选择安装CELL（会安装dmgr01和appsrv01，而且自动联结），
app2只安装一个Application Server(APPSRV01)，这是两台应用服务器安装过程唯一区分

管理用户和口令分别设为admin,admin, Samples口令也设为sample

此步不选择，跳过

安装前检验实施权限，因为是用root用户实施安装，权限检验肯定经过

权限经过，安装过程总结以下

点next后，进行安装

安装完成

安装后成功，在app1主机下/opt/IBM/WebServer/AppServer/profiles目录下可看到DMGR01，APPSRV01两个目录。其中DMGR01是管理台概要文件，只在app1主机上有。

一样，在主机app2机上安装was后，在app2下/opt/IBM/WebServer/AppServer/profiles目录下可看到APPSRV01一个目录。

在app1主机下profiles\DMGR01\FIRSTSTEPS目录下，
运行firststeps.sh，可进行安装后检测

检测结果经过，请注意蓝色字体：
Server name is:dmgr
Profile name is:Dmgr01
Profile home is:/opt/IBM/WebSphere/AppServer/profiles/Dmgr01
Profile type is:dmgr
Cell name is:app1_Cell01
Node name is:app1_CellManager01
Current encoding is:UTF-8
Start running the following command:/opt/IBM/WebSphere/AppServer/profiles/Dmgr01/bin/startManager.sh -profileName Dmgr01
>ADMU0116I: Tool information is being logged in file
> /opt/IBM/WebSphere/AppServer/profiles/Dmgr01/logs/dmgr/startServer.log
>ADMU0128I: Starting tool with the Dmgr01 profile
>ADMU3100I: Reading configuration for server: dmgr
>ADMU3200I: Server launched. Waiting for initialization status.
>ADMU3000I: Server dmgr open for e-business; process id is 32586
Server port number is:9060
IVTL0010I: Connecting to the APP1 WebSphere Application Server on port: 9060
IVTL0015I: WebSphere Application Server APP1 is running on port: 9060 for profile Dmgr01
IVTL0035I: The Installation Verification Tool is scanning the /opt/IBM/WebSphere/AppServer/profiles/Dmgr01/logs/dmgr/SystemOut.log file for errors and warnings.
[11/2/09 23:27:40:343 CST] 00000000 WSKeyStore W CWPKI0041W: One or more key stores are using the default password.
[11/2/09 23:27:42:466 CST] 00000000 ThreadPoolMgr W WSVR0626W: The ThreadPool setting on the ObjectRequestBroker service is deprecated.
IVTL0040I: 2 errors/warnings are detected in the /opt/IBM/WebSphere/AppServer/profiles/Dmgr01/logs/dmgr/SystemOut.log file
IVTL0070I: The Installation Verification Tool verification succeeded.
IVTL0080I: The installation verification is complete.

上述显示说明安装正常，DMGR服务可正常开启。访问端口是9060

此时到IE，可打开控制台
http://**.**.**.**:9060/ibm/console

选择继续浏览此网站，

进入主控画面
输入admin,******

此时在服务器能够看到一个SERVER1，但没有开启代理服务前，前台是不能开启。
需到服务器下运行。
[root@APP1 bin]# cd Profiles/AppSrv01/bin
[root@APP1 bin]# ./startNode.sh
节点代理开启
ADMU0116I: Tool information is being logged in file
/opt/IBM/WebSphere/AppServer/profiles/AppSrv01/logs/nodeagent/startServer.log
ADMU0128I: Starting tool with the AppSrv01 profile
ADMU3100I: Reading configuration for server: nodeagent
ADMU3200I: Server launched. Waiting for initialization status.
ADMU3000I: Server nodeagent open for e-business; process id is 330

此时再到前控制台，可正常开启server1了

(或在服务器下运行命令./startServer.sh Server1 ，一样能够开启服务)

至此，主机36安装并验证完成。

2、主机app1dmgr和appserver启停服务器下命令(如主机重启，需要到服务器下手工实施脚本)

cd /opt/IBM/WebSphere/AppServer/profiles/Dmgr01/bin
./startManager.sh
开启dmgr01服务，此脚本成功实施后，则可打开前端控制台
再开启节点代理
cd /opt/IBM/WebSphere/AppServer/profiles/AppSrv01/bin
./startNode.sh
开启节点代理后，则可在前端控制台去开启server1,也可在服务器端直接用脚本开启
./startServer.sh server1

(对应上述开启命令，关闭服务命令分别为)
./stopServer.sh server1
./stopManager.sh -username admin –password ******

3、再去安装app2机
过程同app1机，不一样处只是在概要文件创建里不选择cell，只选择一个application server就行了。
安装实施完成后，检验profiles下，已经有appsrv01
至其下bin实施以下脚本，关联节点NODE2到主机36DMGR服务节点
cd /opt/IBM/WebSphere/AppServer/profiles/AppSrv01/bin
./addNode.sh **.**.**.** 8879
其中IP地址是主机36IP，后面8879是SOP端口。

输入app1上DMGR01管理用户admin，口令******

实施成功
[root@AAAAAPP2-****** bin]# ./addNode.sh **.**.**.36 8879
ADMU0116I: Tool information is being logged in file
/opt/IBM/WebSphere/AppServer/profiles/AppSrv01/logs/addNode.log
ADMU0128I: Starting tool with the AppSrv01 profile
CWPKI0308I: Adding signer alias "CN=APP1, OU=Root Cer" to local
keystore "ClientDefaultTrustStore" with the following SHA digest:
B5:37:07:88:00:A4:78:10:95:B0:56:17:3C:8D:A9:A7:C0:BD:76:3F
Realm/Cell Name: <default>
Username: admin
Password:
CWPKI0308I: Adding signer alias "datapower" to local keystore
"ClientDefaultTrustStore" with the following SHA digest:
A9:BA:A4:B5:BC:26:2F:5D:2A:80:93:CA:BA:F4:31:05:F2:54:14:17
ADMU0001I: Begin federation of node AAAAAPP2-******Node01 with Deployment
Manager at **.**.**.36:8879.
ADMU0009I: Successfully connected to Deployment Manager Server:
**.**.**.36:8879
ADMU0505I: Servers found in configuration:
ADMU0506I: Server name: server1
ADMUI: Stopping all server processes for node AAAAAPP2-******Node01
ADMU0512I: Server server1 cannot be reached. It appears to be stopped.
ADMU0024I: Deleting the old backup directory.
ADMU0015I: Backing up the original cell repository.
ADMU0012I: Creating Node Agent configuration for node: AAAAAPP2-******Node01
ADMU0014I: Adding node AAAAAPP2-******Node01 configuration to cell:
APP1Cell01
ADMU0016I: Synchronizing configuration between node and cell.
ADMU0018I: Launching Node Agent process for node: AAAAAPP2-******Node01
ADMU0020I: Reading configuration for Node Agent process: nodeagent
ADMU0022I: Node Agent launched. Waiting for initialization status.
ADMU0030I: Node Agent initialization completed successfully. Process id is:
6848

ADMU0300I: The node AAAAAPP2-******Node01 was successfully added to the
APP1Cell01 cell.
ADMU0306I: Note:
ADMU0302I: Any cell-level documents from the standalone APP1Cell01
configuration have not been migrated to the new cell.
ADMU0307I: You might want to:
ADMU0303I: Update the configuration on the APP1Cell01 Deployment
Manager with values from the old cell-level documents.
ADMU0306I: Note:
ADMU0304I: Because -includeapps was not specified, applications installed on
the standalone node were not installed on the new cell.
ADMU0307I: You might want to:
ADMU0305I: Install applications onto the APP1Cell01 cell using
wsadmin $AdminApp or the Administrative Console.
ADMU0003I: Node AAAAAPP2-******Node01 has been successfully federated.

此时再到app1主机DMGR控制台能够看到节点app2主机SERVR1

能够开启app2机上SERVER1。(至app2机上profiles/appsvr01/bin下实施./startServer.sh server1也可)

六、 两应用服务器建集群。把app1和app2应用服务放在集群中
1、删除两个应服务器下单个SERVER。
停止两个服务后，删除，保留设置

把单个服务器删除

2、建集群，起名HR_cluster
注意：把配置HTTP会话内存到内存复制勾上。“下一步”，

分别对应两应用服务主机，各一个SERVER，分别名称为
app1
app2
集群建完后以下

3、到系统管理－＞节点　中同时各节点

4、开启集群

集群可正常开启

至此，两台应用服务器集群安装完成！

七、 安装WEB服务器
33机安装HTTP　SERVER和PLUGINS插件
程序安装包在/http_install目录下，解压解包后，实施http_ins/ihs/目录下install.sh文件，用xmanager来实施该文件进行安装。

安装画面以下：
第一步设置端口，选择默认
Web1机http port 80
http administration port 8008

后面一步，在设置插件安装目录和应用服务器主机名称那里，
33对应插件安装目录是默认/opt/IBM/HTTPServer/plugins
对应应用服务主机名设为 app1
(注意：34那台机安装httpserver时，选择对应应用服务主机设为app2，其它过程全部相同)
注意在管理用户和口令那里设置为admin,******
注意：因为这两个web服务器要经过另外一台应用服务器dmgr来管理，所以这里安全管理用户和口令要设。不然dmgr上无法管理启停。

下面这一步，设置用户和组分别为nobody,nobody
(注意：这个用户和组在etc/group,passwd,shadow中要有)

33上WEB服务器安装完成

34上HTTPSERVER完装过程类似，只是先把对应应用服务器主机名设为app2

八、 两台WEB服务器开启过程
正常过程：
在两台WEB服务器下，HTTPServer/bin目录下，实施以下脚本，启停apache服务
./apachectl start
./adminctl start
提醒./adminctl start: admin http started

九、 回到app1DMGR主控制台，建立WEB服务节点和开启管理。
选择系统管理－＞节点，
增加非受管制两个WEB节点(前面两个app节点是受管制节点)

点添加，选择非受管节点

为WEB1机上节点命名并设置主机名称
非受管节点名称：webnode1
主机名：web1

第一个节点添加成功

再一样操作继续添加第二个非受管节点
非受管节点名称：webnode2
主机名：web2

然后回到服务器类型下，选择WEB服务器，选择两个非受管节点，分别去创建webserver1

下一步后，增加设置属性，管理用户和口令 .用户和口令是在WEB机上安装HTTP　SERVER时设置admin,admin

完成第一个WEB节点上WEBSERVER创建

同上操作再去完成第二个web服务节点webserver1创建。
两个全部创建完成后。选择生成插件，

生成插件成功，提醒以下：
PLGC0005I: Plug-in configuration file = /opt/IBM/WebSphere/AppServer/profiles/Dmgr01/config/cells/APP1Cell01/nodes/webnode1/servers/webserver1/plugin-cfg.xml
PLGC0052I: Plug-in configuration file generation is complete for the Web server. APP1Cell01.webnode1.webserver1.
PLGC0005I: Plug-in configuration file = /opt/IBM/WebSphere/AppServer/profiles/Dmgr01/config/cells/APP1Cell01/nodes/webnode2/servers/webserver1/plugin-cfg.xml
PLGC0052I: Plug-in configuration file generation is complete for the Web server. APP1Cell01.webnode2.webserver1.

传输插件成功，提醒以下：
PLGC0062I: The plug-in configuration file is propagated from /opt/IBM/WebSphere/AppServer/profiles/Dmgr01/config/cells/APP1Cell01/nodes/webnode1/servers/webserver1/plugin-cfg.xml to /opt/IBM/HTTPServer/Plugins/config/webserver1/plugin-cfg.xml on the Web server computer.
PLGC0048I: The propagation of the plug-in configuration file is complete for the Web server. APP1Cell01.webnode1.webserver1.
PLGC0062I: The plug-in configuration file is propagated from /opt/IBM/WebSphere/AppServer/profiles/Dmgr01/config/cells/APP1Cell01/nodes/webnode2/servers/webserver1/plugin-cfg.xml to /opt/IBM/HTTPServer/Plugins/config/webserver1/plugin-cfg.xml on the Web server computer.
PLGC0048I: The propagation of the plug-in configuration file is complete for the Web server. APP1Cell01.webnode2.webserver1.

两个WEB服务已建立，并可经过DMGR 来控制启停。

2.2. 安装补丁安装工厂，并打补丁
1.进入目录/tmp/WAS7LINUX/Linux_suppl/ UpdateInstaller（依据实际路径调整），实施install命令，以下图所表示：

2.出现以下页面，点击“Next”：

3.出现以下页面，选择“I accept…”，点击“Next”：

4.在出现页面上点击“Next”（出现“Passed”表示补丁安装安装工厂安装程序经过对操作系统检验）；

5.出现以下页面，确定安装目录为“/websphere/UpdateInstaller”，点击“Next”：
目录为“websphere/UpdateInstaller”

6.在出现页面上点击“Next”；

7.等候进度条行进至100%
8.出现以下页面，选择“Launch IBM Update Installer for WebSphere software on exit”（这一步会在结束补丁安装工厂安装后，自动开启补丁安装工厂），点击“Finish”；

9.拷贝补丁文件至目录/ websphere/UpdateInstaller/maintenance下：
cp /tmp/WAS7LINUX/pack/*.pak websphere/UpdateInstaller/maintenance/（路径依据实际情况修改）
10.在拷贝补丁文件同时，补丁安装向导可能会自动弹出（注：假如该页面没有自动弹出，请实施/ websphere/UpdateInstaller/update.sh），以下图所表示。请确定已经实施过上一步后，再点击“Next”：

11.出现以下页面，确定WAS安装目录为“/websphere/AppServer”，点击“Next”：
目录为“websphere/AppServer”

12.出现以下页面，确定选择了“Install maintenance package”，点击“Next”：

13.出现以下页面，确定该目录下确实存在补丁文件，即为第9)步已拷贝文件到该目录下，或，选择想要安装补丁文件所在目录，点击“Next”：
注意：
l 安装补丁时，需要确保目前没有WAS进程在运行，使用ps –ef |grep java命令查看。
目录为“websphere/UpdateInstaller/maintenance/”

14.出现以下页面，选中全部需要安装补丁文件，点击“Next”：
15.出现以下页面，点击“Next”：

16.等候进度条行进至100%
17.出现以下页面，点击“Finish”：

18.查看版本，确定补丁安装成功：
实施：/ websphere/AppServer/bin/versionInfo.sh
出现以下页面。注意最终10行以内内容。Version应为：7.0.0.13

2.3. 创建概要文件
1.创建概要文件
--用root 用户登录进入目录
cd /websphere/AppServer
--生成profiles目录并指定目录全部者
mkdir profiles
chown -R wsuser:usr /websphere/AppServer
--进入目录
cd /websphere/AppServer/bin
--创建概要文件
./manageprofiles.sh -create -profileName AppSrv01 -profilePath /websphere/AppServer/profiles/AppSrv01 -templatePath /websphere/AppServer/profileTemplates/default -hostName hnnyyx1srv2（-hostName 后面名字为安装was本机计划好名字，名字不要有下划线等其它字符）

--如创建错误，需要删除AppSrv01时，用Root用户使用以下命令，创建正确时，不需实施
cd /websphere/AppServer/bin
./manageprofiles.sh -delete -profileName AppSrv01

2.用root用户开启应用程序
cd / websphere/AppServer/ profiles /AppSrv01/bin/
./startServer.sh server1

3.进后台管理器设置安全性（目标：设置后，只能wasadmin用户能够管理was控制台）
（1）在IE里录入http://*.*.*.*:9061/admin进入后台管理界面
（2）在“安全性-全局安全性”界面中“可用域定义”选择“联合存放库”，点击“设置为目前”，然后点击“配置...”进入属性设置界面，操作步骤以下图：
4.点击“配置...”进入下图界面
2.选择联合存放库
1.全局安全性
3.点下‘设置为目前’

(3)、在下图界面中输入“关键管理用户名”为“wasadmin”，点击确定后进入密码验证界面，录入两遍相同密码：was123，以后点击“确定”
5.录入wasadmin后点“确定”，在密码验证界面，录入两遍密码：was123，点击“确定”，回到下图界面

（4）选中“启用管理安全性”并去除“应用程序安全性”及“JAVA2安全性”选项，再次选中“联合存放库”，点击“设置为目前”，然后点击“应用”，最终点击“保留”完成安全性设置。
6.选中“联合存放库”
7.勾选
9.不勾选
8.不勾选
11.点“应用”
10.点击“设置为目前”
全局安全性

12.点“保留”完成安全性设置

4.停止应用程序
--用wsuser用户
cd /websphere/AppServer/profiles /AppSrv01/bin/
./stopServer.sh server1 -username wasadmin -password was123

5.开启应用程序
--用wsuser 用户
cd /websphere/AppServer/profiles/AppSrv01/bin/
./startServer.sh server1 -username wasadmin -password was123
2.4. 创建和配置数据源
1.假如WebSphere Application Server实例未运行(查看实例是否运行，能够在操作系统上用命令ps –ef | grep java查看。假如没有从/websphere/IBM/WebSphere/AppServer目录下提议java进程，则未运行)，则开启WebSphere应用服务器运行实例
