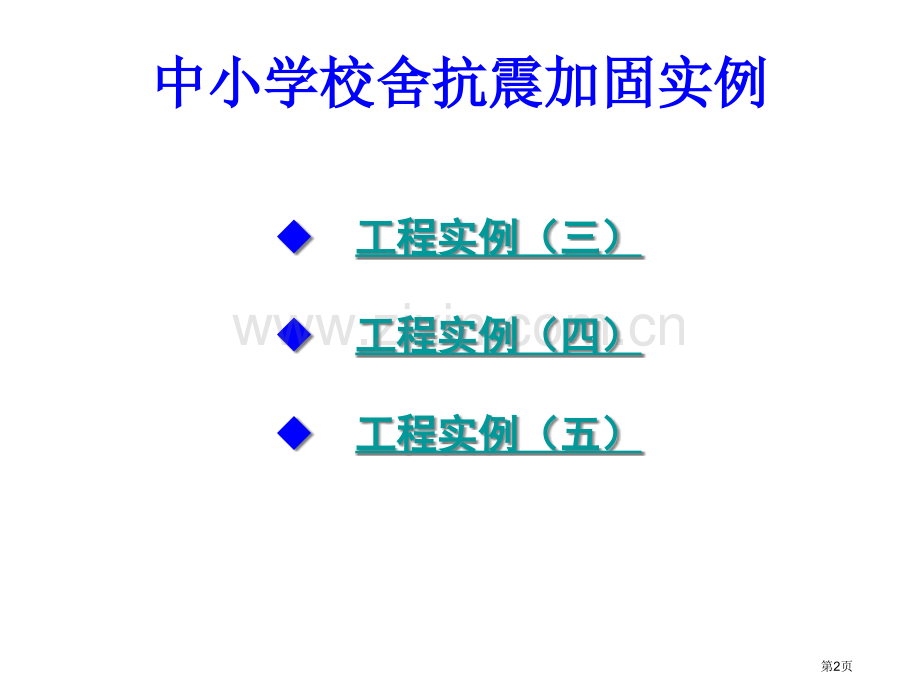

中小学校舍抗震加固实例中小学校舍抗震加固实例第1页中小学校舍抗震加固实例中小学校舍抗震加固实例u 工程实例（三）工程实例（三）u 工程实例（四）工程实例（四）u 工程实例（五）工程实例（五）第2页抗震加固实例（三）抗震加固实例（三）【工程概况】【工程概况】【工程概况】【工程概况】南京某小学教学楼为四层（局部三层）建筑，该建筑建于1998年，建筑面积为2895m2，由一个U型教学楼（两边为砖混结构，中间为底框结构）和一个连廊（部分单跨框架）两个单体组成。（7度设防B类建筑）第3页第4页【判定结论】【判定结论】【判定结论】【判定结论】1、该建筑结构体系复杂，形状不规则，不满足判定标准要求；2、该建筑连廊为单跨框架，不满足判定标准要求；3、该建筑在转角处和单跨走廊设置楼梯间，不满足判定标准要求；4、该建筑楼屋盖部分为预制空心板，不满足判定标准要求；5、该建筑部分墙体抗震承载力不满足规范要求。第5页【抗震加固处理方案构思】【抗震加固处理方案构思】【抗震加固处理方案构思】【抗震加固处理方案构思】1、对U型教学楼设置抗震缝，分为两个砖混结构（按重点设防要求加固）及一个底框结构（按标准设防要求加固）2、两个砖混结构处理：（砂浆强度M2.5）（1）对设置在转角处楼梯楼梯间墙体及端部形状不规则墙体采取聚合物-钢绞线进行加固；（2）对计算抗震承载力不满足要求墙体采取聚合物-钢绞线进行加固；（3）将一层（1-1）和（1-3）轴线墙体采取钢筋混凝土夹板墙加固，保持左右刚度均匀；（4）对预制板采取角钢支撑系统进行加固处理；3、底框结构处理（砂浆强度M2.5）：（1）底层设置钢筋混凝土抗震墙或翼墙；（2）对计算抗震承载力不满足要求墙体采取聚合物-钢绞线进行加固；4、单跨连廊处理：经过增设一跨框架将单跨框架改造为双跨框架结构。第6页第7页第8页第9页抗震加固实例（四）抗震加固实例（四）【工程概况】【工程概况】某教学楼为四层砌体结构，建造于1984年，建筑总高度为14.4m，基础形式为条形基础。建筑平面布置图详见附件1。（7度设防A类建筑）第10页第11页【判定结论】【判定结论】【判定结论】【判定结论】1、抗震横墙间距过大（最大横墙间距为12m），不满足抗震判定要求；2、楼屋面均为预制板，不满足抗震鉴要求；3、楼面梁混凝土强度过低（C13），不满足抗震判定要求；承载力不足；4、砂浆强度过低（0.6MPa），不满足抗震判定要求。第12页【抗震加固处理方案构思】【抗震加固处理方案构思】【抗震加固处理方案构思】【抗震加固处理方案构思】1、抗震横墙间距过大（最大横墙间距为12m）那跨及相邻跨，在楼面板底梁（圈）处增设角钢支撑系统，并对此开间内纵横墙采取钢绞线-聚合物砂浆进行加固；2、其余砂浆强度过低墙体，采取钢筋网-水泥砂浆面层进行加固；3、对于混凝土强度过低和承载力不足楼面梁采取加大截面加固，并对此增大截面后加固梁下结构柱进行单侧加大截面加固；4、因为支撑预制板大梁已经加固过，预制板在此位置处支承长度满足规范要求，所以只对墙体处采取板底增设角钢方法增加预制板搁置长度。第13页第14页第15页第16页抗震加固实例（五）抗震加固实例（五）【工程概况】【工程概况】【工程概况】【工程概况】本工程为南京市某小学综合楼，建于1998年，为三层砌体结构，建筑总面积为698m2，檐口标高为9.9m，层高3.3m，基础形式不详，建筑平面布置图详见附件1。（7度设防B类建筑）第17页第18页【判定结论】【判定结论】1、抗震横墙间距（抗震横墙间距21m）不满足抗震判定要求；2、楼梯间设置位置不满足抗震判定要求；3、局部墙体尺寸不满足抗震判定要求。第19页【抗震加固处理方案构思】【抗震加固处理方案构思】1、对于抗震横墙间距过大情况，采取增设抗震横墙方法进行加固；（平面布置图和详图）2、对于设置在房屋尽端楼梯间采取双面钢筋网-水泥砂浆面层方法进行加固；3、对于尺寸过小窗间小墙体，采取外包钢进行加固。第20页第21页第22页第23页谢谢，请批评指正！谢谢，请批评指正！第24页
