BIM实施专业方案.docx

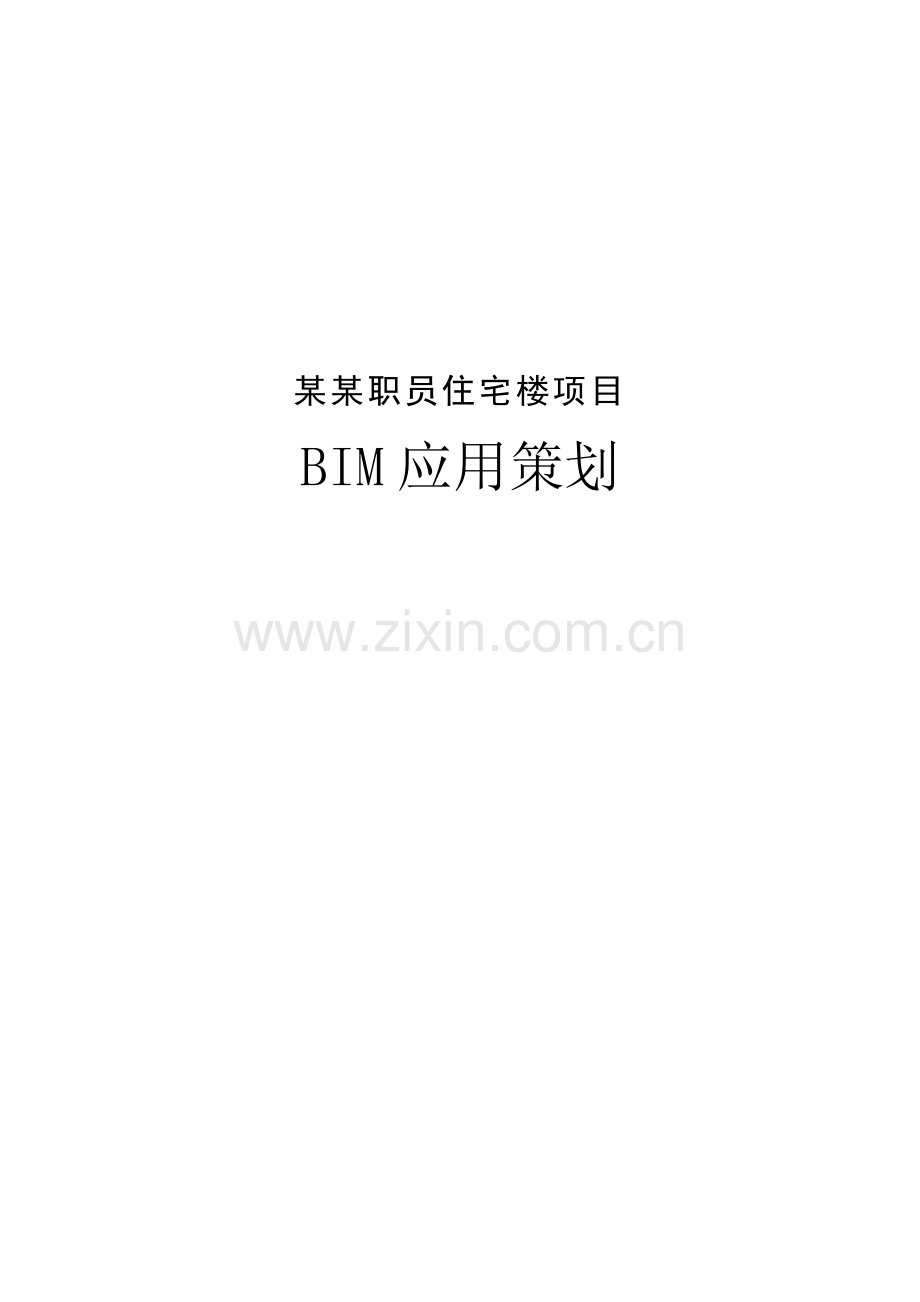

某某职员住宅楼项目
BIM应用策划

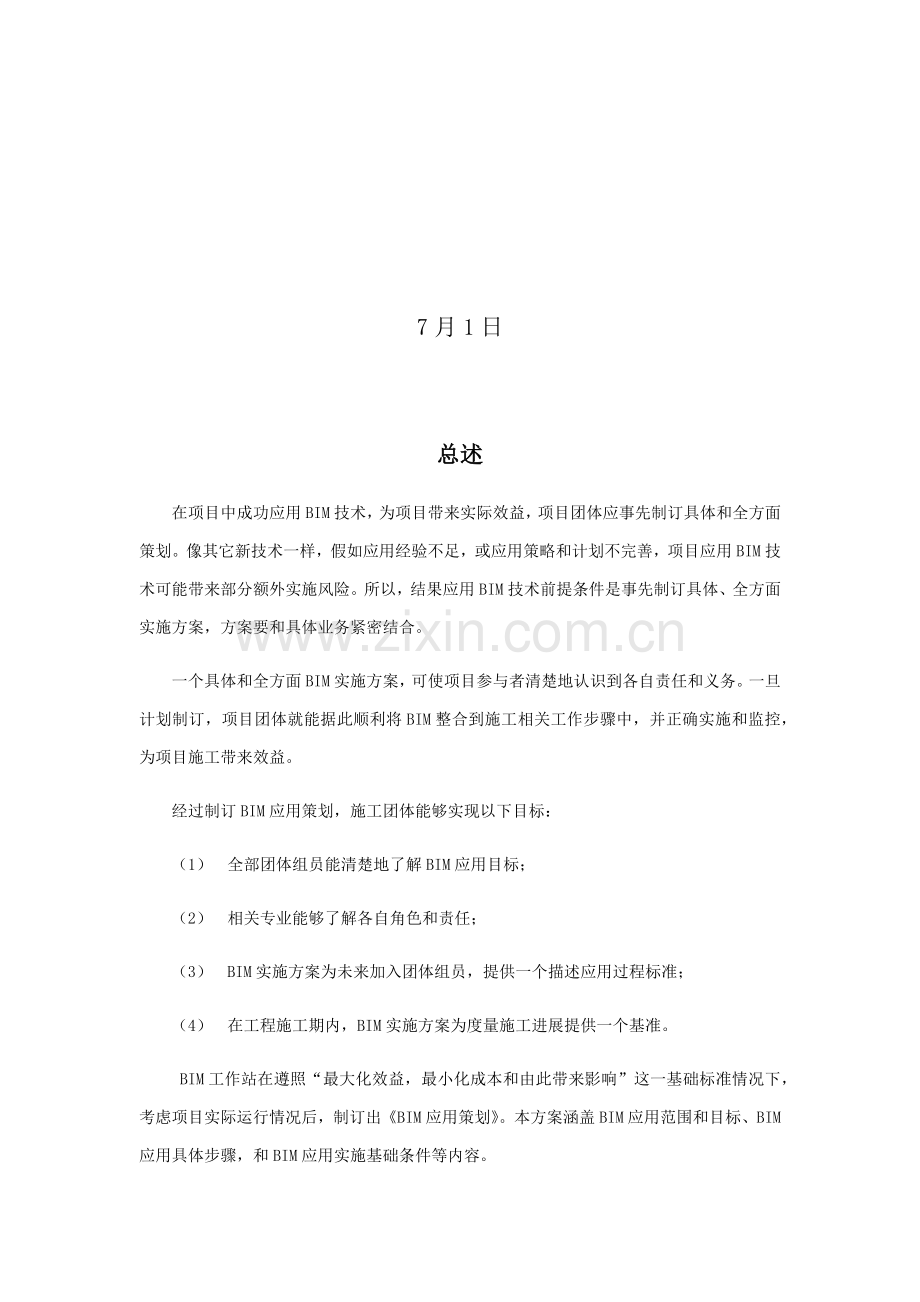

7月1日

总述
在项目中成功应用BIM技术，为项目带来实际效益，项目团体应事先制订具体和全方面策划。像其它新技术一样，假如应用经验不足，或应用策略和计划不完善，项目应用BIM技术可能带来部分额外实施风险。所以，结果应用BIM技术前提条件是事先制订具体、全方面实施方案，方案要和具体业务紧密结合。
一个具体和全方面BIM实施方案，可使项目参与者清楚地认识到各自责任和义务。一旦计划制订，项目团体就能据此顺利将BIM整合到施工相关工作步骤中，并正确实施和监控，为项目施工带来效益。
经过制订BIM应用策划，施工团体能够实现以下目标：
（1） 全部团体组员能清楚地了解BIM应用目标；
（2） 相关专业能够了解各自角色和责任；
（3） BIM实施方案为未来加入团体组员，提供一个描述应用过程标准；
（4） 在工程施工期内，BIM实施方案为度量施工进展提供一个基准。
BIM工作站在遵照“最大化效益，最小化成本和由此带来影响”这一基础标准情况下，考虑项目实际运行情况后，制订出《BIM应用策划》。本方案涵盖BIM应用范围和目标、BIM应用具体步骤，和BIM应用实施基础条件等内容。
伴随项目标具体实施，BIM应用策划也在不停更新、修订。如有不足之处欢迎指正。

第一章 工程概况
1.1项目简述
工程名称：
工程地点：
结构形式：
住宅框架剪力墙结构、车库框架结构，其中1#楼，地下2层，地上30层；2#3#商业楼。地下2层，地上2层，地上1-4层为公建及其它用房，5-31层住宅。
总建筑面积：56141㎡
承包范围：
土建除土方大开挖，基坑支护、桩基工程外施工图纸范围内全部内容（甲方独立分包项目除外）；安装为图纸范围内全部内容，包含电气（含高低压）、弱电、消防电、给排水、采暖、通风、消火栓、自喷系统。
BIM应用相关重难点：
（1）施工场地有限，材料堆放区域及泵车停靠区域用地担心。
1.2编制说明
（1）《建筑工程信息模型应用统一标准》（GB/T51212-）
（2）《建筑信息模型施工应用标准》（GB/T51235-）
（3）《建筑工程施工BIM应用指南》（第二版）
第二章 BIM应用目标和关键工作内容
2.1应用目标
（1）探索项目级BIM价值应用，积累项目实施经验。
（2）策划先行，样板引路，一次成优。
（3）深化施工图设计，提升深化设计效率，避免返工，节省成本。
2.2关键工作内容
（1）建立符合交付要求各专业BIM模型；
（2）依据项目实际情况对砌体工程和外墙装饰工程进行提前策划，一次成优。
（3）协调安装企业，对机电模型进行深化设计，消除碰撞点。

第三章 BIM实施体系
3.1组织架构
3.2职责分工
姓名
职务
证书等级
职责

分企业BIM责任人
一级
全方面负责企业BIM标准建立及实施，监督项目BIM应用进程及结果转换

BIM责任人
一级
负责制订BIM实施方案并监督、组织、落实；
沟通、协调各专业建模和BIM应用

BIM组组员
/
负责建立2#、3#楼BIM模型及模型维护

BIM组组员
/
负责建立1#楼和车库BIM模型及模型维护

BIM组组员
/
负责建立安装BIM模型及模型维护

3.3 BIM应用环境
3.3.1 服务器方案
数据服务器用于实现BIM资源集中存放和共享。数据服务器及配套设施通常由，数据服务器、存放设备等主设备，和安全保障、无故障运行等辅助设备组成。考虑到本项目首次尝试BIM应用，应用深度及人员配置不足情况下，暂不采购第三方BIM协同服务平台，待时机成熟后采购。基于本项目大部分软件均以Autodesk为主，所以选择基于Windows Srvver单服务器协同平台，用于提升各专业BIM建模效率及专业协调能力。
3.3.2 硬件配置

台式机配置
笔记本配置
型 号
型 号
处理器(CPU)
英特尔 i7-4790 3.6GHz
英特尔 i5-7200U 2.5GHz以上
主 板
华硕Z97-K
华硕
内 存
32 GB
8 GB
硬 盘
固态硬盘(SSD)128 GB
固态硬盘(SSD)128 GB
显 卡
Nvidia GeForce GTX 960 (显存 2GB )
Nvidia GeForce GTX 950
显示器
22寸两台
15.6寸两台
网 络
局域网千兆配置或互联网8兆以上专线接入
局域网千兆配置或互联网8兆以上专线接入
3.3.3 BIM资源管理
在项目实施过程中开发、积累并经过加工处理，形成可反复利用样板和构件，促进资源共享和数据重用。
从BIM资源重用性角度，应对BIM资源进行通用化、系列化、模块化整合。经过对BIM资源系列化整理，对同类构件规律性进行分析，依据模型关键参数驱动，自动生成该类构件各类型尺寸模型，并将其类型名称、编码、关键尺寸参数、关键信息等从模型中剥离，纳入到BIM资源库中。
3.3.4 BIM模型拆分
鉴于现在计算机软硬件性能限制，整个项目全部在一个模型文件里工作是不大可能实现，必需对模型进行拆分。使其提升大型项目标操作效率，实现不一样专业间协作。
通常按建筑、结构、水暖电专业来组织模型文件，并采取“链接”形式来实现多用户之间模型调用。考虑水暖电专业在碰撞检测时模型修改效率及模型体量大小情况下，在水暖电专业内部采取“工作集”形式，多个用户能够经过一个“中心”文件和多个同时“当地”副本，同时处理一个模型文件。
3.3.5 文件目录结构

3.3.6 文件命名规则
通常情况下BIM应用包含参与人员较多，大型项目模型进行拆分后模型文件数量也较多，所以清楚、规范文件命名将有利于众多参与人员提升对文件名标识了解效率和正确性。
3.4 BIM实施步骤

第四章 项目施工期BIM应用
4.1 项目策划阶段
4.1.1场地平整及部署BIM应用
经过BIM技术，合理分析场地标高，施工道路计划，作业区域划分等，意在经过BIM技术应用进行直观分析和优化，并依据实际情况制订合理化施工方案，优化施工工艺，从而降低成本，缩短工期。
（1）提出初步施工方案；
（2）创建BIM模型；
（3）依据模型中场地信息，提取土石方和临时设施工程量；
（4）经过模拟施工和比选，不停优化施工方案，得到可实施性高、成本低、工期短最优施工方案。
4.1.2施工方案优化模拟
（1）模板和脚手架工程BIM应用
（2）砌体排布策划
传统二维图纸对砌体工程施工要求多为文字叙述，施工图纸描述不清楚。利用BIM技术可视化功效，对墙面进行砌块排布，结构柱等构件合理部署，弱电箱洞口正确预留。经过直观展示提升对施工人员交底质量，避免二次开洞和留错预留洞封堵造成材料和时间浪费。
基于Revit砌体工程BIM应用软件方案：
对于无结构柱、门窗洞口整墙，利用建好族文件，在三维模型中进行砌块排布；对于有结构柱或洞口墙体，利用Revit零件分割功效进行优化调整，最终导出砌体排布图及工程量。
基于鲁班施工砌体工程BIM应用软件方案:
利用鲁班土建软件对二维图纸进行三维模型创建，将建好土建模型以（.LBIM）文件格式导出，并导入鲁班施工软件进行BIM排砖应用，最终导出BIM排砖图及工程量。
4.2主体施工阶段
4.2.1进度管理
基于Revit、Project、Navisworks进度计划管理：
BIM技术4D进度计划模拟是以Revit模型为基础，经过Navisworks软件本身功效导入项目编制Project进度计划，并关联模型于进度计划逻辑关系，最终创建富含时间维度信息模型。
4.3装饰装修阶段
4.3.1公共区域地砖排砖策划
利用revit零件分割功效，对公共区域地砖进行排布策划。使其美观大方，电梯门缝和砖缝对齐，降低裁砖率，提升交付水平。
4.3.2外墙涂料分割策划
利用幕墙网格划分对外墙涂料进行分隔策划，提升观感效果。
