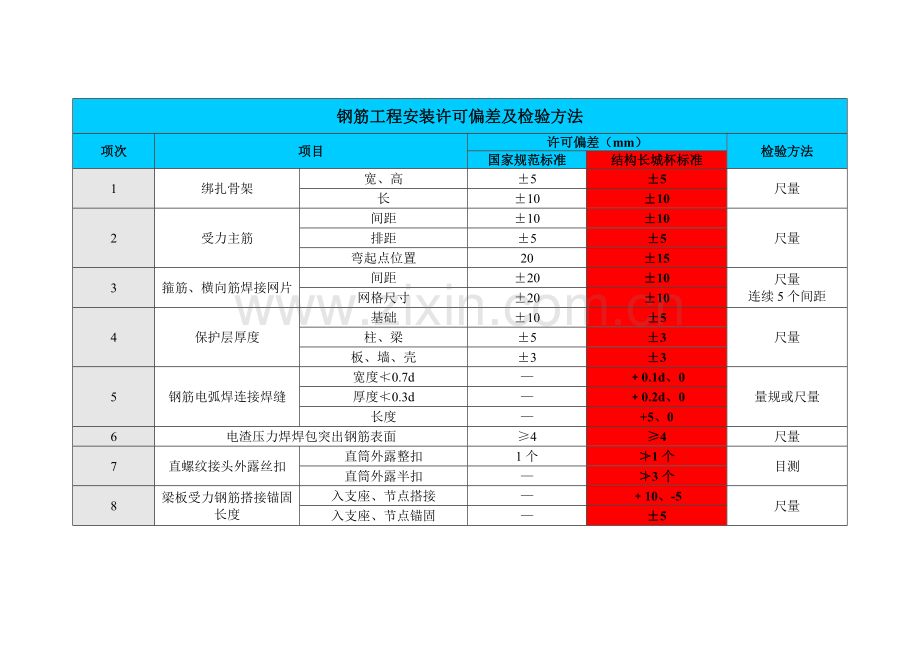

钢筋工程安装许可偏差及检验方法项次项目许可偏差（mm）检验方法国家规范标准结构长城杯标准 1 绑扎骨架宽、高 ±5 ±5 尺量长 ±10 ±10 2 受力主筋间距 ±10 ±10 尺量排距 ±5 ±5 弯起点位置 20 ±15 3 箍筋、横向筋焊接网片间距 ±20 ±10 尺量连续5个间距网格尺寸 ±20 ±10 4 保护层厚度基础 ±10 ±5 尺量柱、梁 ±5 ±3 板、墙、壳 ±3 ±3 5 钢筋电弧焊连接焊缝宽度≮0.7d — ﹢0.1d、0 量规或尺量厚度≮0.3d — ﹢0.2d、0 长度 — +5、0 6 电渣压力焊焊包突出钢筋表面 ≥4 ≥4 尺量 7 直螺纹接头外露丝扣直筒外露整扣 1个 ≯1个目测直筒外露半扣 — ≯3个 8 梁板受力钢筋搭接锚固长度入支座、节点搭接 — ﹢10、-5 尺量入支座、节点锚固 — ±5 模板工程安装许可偏差及检验方法项次项目许可偏差（mm）检验方法国家规范标准结构长城杯标准 1 轴线位移柱、墙、梁 5 3 尺量 2 底模上表面标高 ±5 ±3 水准仪或拉线尺量 3 截面模内尺寸基础 ±10 ±5 尺量柱、墙、梁 ±4、-5 ±3 4 层高垂直度层高小于5m 6 3 经纬仪或吊线、尺量层高大于5m 8 5 5 相邻两板表面高低差 2 2 尺量 6 表面平整度 5 2 靠尺、塞尺 7 阴阳角方正 — 2 方尺、塞尺顺直 — 2 线尺 8 预埋铁件中心线位移 3 2 拉线、尺量 9 预埋管、螺栓中心线位移 3 2 拉线、尺量螺栓外露长度 ﹢10、0 5、0 10 预留空洞中心线位移 10 5 拉线、尺量尺寸 ﹢10、0 ﹢5、0 11 门窗洞口中心线位移 — 3 拉线、尺量宽、高 — ±5 对角线 — 6 12 插筋中心线位移 5 5 尺量外露长度 ﹢10、0 ﹢10、0 混凝土工程许可偏差及检验方法项次项目许可偏差（mm）检验方法国家规范标准结构长城杯标准 1 轴线位置基础 15 10 尺量独立基础 10 10 墙、柱、梁 8 5 2 垂直度层高≤6 10 5 经纬仪吊线尺量层高＞6 12 8 全高≤300m H/1000+20 H/1000且≤30 3 标高层高 ±10 ±5 水准仪、尺量全高 ±30 ±30 4 截面尺寸基础 +15、-10 ±5 尺量柱、梁、板、墙 +10、-5 ±3 5 表面平整度 8 3 2m靠尺、塞尺 6 角、线顺直度 - 3 拉线、尺量 7 保护层厚度基础 - ±5 尺量柱、墙、梁、板 - +5、-3 8 楼梯踏步板宽度、高度 - ±3 尺量 9 电梯井筒长、宽对定位中心线 +25、0 +20、-0 经纬仪、尺量筒全高（H）垂直度 H/1000且≤30 H/1000且≤30 10 阳台、雨罩位移 - ±5 吊线、尺量 11 预留孔、洞中心线位置 15 10 尺量 12 预埋螺栓中心线位置 10 3 尺量螺栓外露长度 5 +5、-0 砌体许可偏差及检验方法项次项目许可偏差（mm）检验方法国家规范标准结构长城杯标准 1 轴线位移 10 10 尺量 2 标高基础顶面 ±15 ±10 水准仪或拉线尺量楼面 ±15 ±15 3 垂直度每层 5 5 经纬仪吊线、尺量全高 ≤10m 10 8 ＞10m 20 15 4 表面平整度清水墙、柱 5 5 2m靠尺塞尺混水墙、柱 8 5 7 门窗洞口高、宽度 ±5 ±5 拉线、尺量上下口偏移 20 10 8 灰缝清水墙水平缝 7 5 拉线、尺量混水墙水平缝 10 7 清水墙竖缝 20 10 吊线、尺量
