实验检测专项方案.doc

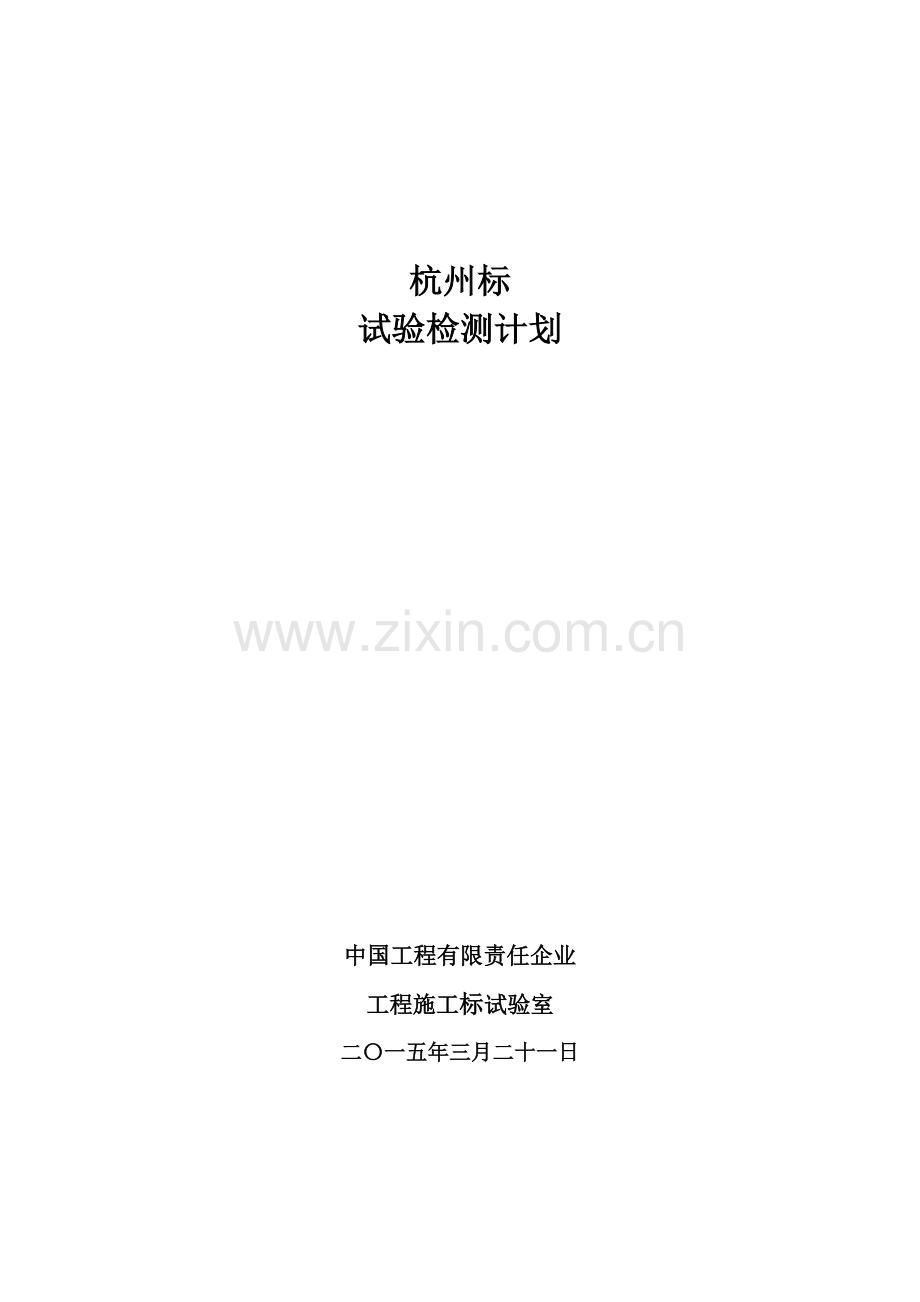

杭州标
试验检测计划

中国工程有限责任企业
工程施工标试验室
二〇一五年三月二十一日

杭州标
试验检测计划

同意：

审核：

校核：

编写：

目录

1 工程概况 1
2 方案编写关键依据 1
3 施工检测范围及内容 1
3.1 检测范围 1
3.2 关键检测内容 1
3.3 检测标准和规范 2
3.4试验检验方案 3
3.5原材料质量检验内容 3
3.6现场控制试验 4
3.7试验取样频次 4
4 检测工期 5
5机构设置及设备配置 6
5.1 机构职责 6
5.2 现场设备 6
6 建立见证取样送检制度 6
7 质量控制目标 6
8质量确保方法 7
9 附件 7

1 工程概况
千岛湖淳安县境内取水，经过输水隧洞将水引至杭州市余杭区闲林水库，全长112.34km。施工桩号50+850m~57+740m，57+740m~63+480m，69+100m~76+400m段，优化设计负责实施。
本协议工程，关键在杭州市富阳区渌渚镇境内，桩号全长7.3km，钢衬长度约1417m，倒虹管长度约833m，混凝土衬砌段长度约5050m。上游、下游段为输水隧洞，中间69+867～70+700段为倒虹吸管。
2 方案编写关键依据
（1）《水利水电基础建设工程 单元工程质量等级评定标准 第1部分：土建工程》（DL/T5113.1-）
（2）《水工混凝土施工规范》（SL 667-）
（3）《水利水电工程施工质量检验和评定规程》（SL 176—）
（4）《水工混凝土试验规程》（SL 352—）
（5）《土工试验规程》（DL/T5355—）
（6）杭州千岛湖配水工程施工Ⅲ标项目部招标文件
3 施工检测范围及内容
3.1 检测范围
施工质量检测范围包含本标段隧道建筑工程、倒虹吸建筑工程。
3.2 关键检测内容
杭州项目部施工质量检测关键内容以下：
（1）混凝土原材料（砂、石、岩石、水泥、粉煤灰、外加剂、水）性能检测试验。
（1）金属材料（钢筋）性能检验试验、焊接试验、机械连接接头试验；
（2）混凝土力学、变形、耐久性能检验试验；
（3）混凝土配合比设计试验；
（4）混凝土生产（拌和）质量控制检验；
（5）土石方回填现场生产性试验及生产质量控制检验；
（6）监理工程师要求做其它试验检验。
3.3 检测标准和规范
适适用于本工程试验检验关键技术标准和规范见表1。
表1 试验检验技术标准和规范表
序号
检验项目
使用规程规范
编号
1
水泥
硅酸盐水泥、一般硅酸盐水泥
GB/T175-
2
水泥胶砂强度检验方法（ISO法）
GB/T17671-
3
水泥细度检验方法（80μm筛筛析法）
GB/T1345-
4
水泥标准稠度用水量、凝结时间、安定性检验方法
GB1346-
5
水泥胶砂流动度测定方法
GB/T2419-
6
水泥取样方法
GB12573-
7
粉煤灰
用于水泥和混凝土中粉煤灰
GB/T1596-
8
水工混凝土掺用粉煤灰技术规程
DL/T5055-
9
粉煤灰混凝土应用技术标准
GBJ146-
10
外加剂
水工混凝土外加剂技术规程
DL/T5100-
11
混凝土外加剂匀质性试验方法
GB/T8077-
混凝土外加剂
GB8076-
12
砂、石
水工混凝土试验规范
SL352-
13
拌和用水
混凝土拌和用水标准
JGJ63-
14
混凝土
一般混凝土拌和物理性能试验方法
GB/T5150-
15
一般混凝土力学性能试验方法
GB/T50081-
16
混凝土强度检验评定标准
GB50107-
17
一般混凝土长久性能和耐久性能试验方法
GB/T50082-
18
回弹法检测混凝土抗压强度技术规范
JGJ/T23-
19
一般混凝土配合比设计技术规程
JGJ/T55-
20
钻芯法检测混凝土强度技术规程
CECS03-
21
水工混凝土试验规范
SL352-
22
混凝土质量控制标准
GB50164-
23
水工混凝土施工规范
SL 677-
24
砂浆
建筑砂浆基础性能试验方法
JGJT70-
25
砌筑砂浆配合比设计规程
JGJ/T98-
26
金
属
材
料
金属拉伸试验方法
GB228-
27
金属材料弯曲试验方法
GB232-
28
钢筋焊接接头试验方法
JGJ27-
29
钢筋焊接及验收规范
JGJ18-
30
钢筋机械连接通用技术规程
JGJ107-
31
钢筋混凝土用热轧光圆钢筋
GB1499.1-
32
钢筋混凝土用热轧带肋钢筋
GB1499.2-
33
土工
土工试验方法标准
GB/T50123-
34
土工试验规程
DL/T5355-
35
碾压式土石坝施工技术规范
SL274-
3.4试验检验方案
按ISO9001标准完善质量确保体系和试验质量管理手册。试验工作按招标文件、监理要求和对应规程规范进行，使进场原材料质量、施工过程质量、和混凝土制成品质量完全处于试验室检验和控制之中，确保各类原材料和混凝土制成品质量全方面满足设计和对应规程规范要求。
3.5原材料质量检验内容
对于工程选定原材料，根据规程规范要求检验项目做检验，以确保所选原材料质量满足要求。根据技术条款和对应规程规范要求及结合现场实际情况，进行原材料抽样检测，报送监理审批，并接收监理监督和检验。
（1）水泥：检验项目为胶砂强度、安定性、凝结时间、细度、标准稠度用水量、烧失量。
（2）粉煤灰：检验项目为细度、烧失量、需水量比、含水量。
（3）粗骨料：检验项目为泥土杂质含量、泥块含量、针片状颗粒含量、表观密度、吸水率、超逊径含量。
（4）细骨料：检验项目为含泥量、泥块含量、云母含量、表观密度、细度模数。
（5）外加剂：检验项目为外加剂固体含量、密度、水泥净浆流动度、。
（6）金属材料：对进场金属材料屈服强度、抗拉强度、延伸率、焊接强度等进行抽样检验。
（7）混凝土拌和物检测项目为:最少拌和时间、原材料称量偏差符合要求频率、水胶比合格率、砂子饱和面干含水率≤6%频率、含气量合格率、出机口温度（有温度要求）合格率、坍落度合格率。
（8）混凝土性能检验项目为：设计抗渗等级、抗冻性合格率、抗压强度确保率、混凝土强度最低值、设计抗拉强度、抗压强度标准差。
3.6现场控制试验
（1）依据施工总进度计划现场碾压试验，确定控制参数。依据《 土工试验规程》（DL/T5355-）及协议技术条款要求,对现场按控制参数及设计参数进行干密度、含水率及相关试验检测。
（2）混凝土组成材料配料量以重量计。称量许可偏差不超出表2要求。
表2 混凝土材料称量许可偏差
序号
材 料 名 称
称量许可偏差（％）
1
水泥、掺和料、水、冰、外加剂溶液
±1
2
骨料
±2
3.7试验取样频次
依据《水工混凝土施工规范》（SL 677-）规范相关要求，原材料试验取样频次以下：
（1）水泥
运至工地每一批水泥，应有生产厂出厂合格证和品质试验汇报，进行验收检验（按每400t同厂家、同品种、同强度等级水泥为一取样单位，如不足400t也作为一取样单位），必需时还应进行复验。
（2） 掺合料
对进场使用掺和料进行验收检验。粉煤灰等掺和料以连续供给200t为一批（不足200t按一批计），硅粉以连续供给20t（不足20t按一批计）。
（3）粗骨料
按每500 m3同厂家骨料为一取样单位，如料源改变也作为一取样单位。
（4）细骨料
按每500 m3同厂家骨料为一取样单位，如料源改变也作为一取样单位。
（5）外加剂
外加剂分批以掺量划分。现场掺用减水剂溶液浓缩物，以100t为取样单位，对配置外加剂溶液浓度，每班最少检验一次。一批进场外加剂不足一个批号数量，应视为一批进行检验。
（6）金属材料
钢筋检测为同一批号，同一炉号，60t为一检测批次，不够60t也以一批记。钢筋焊接检测以300个同接头型式、同钢筋等级接头作为一批。
（7）混凝土拌适用水
一个水检测一次
（8）橡胶止水带
每10000m2按不一样规格、厚度个检测一组
（9）混凝土性能
抗渗等级及抗冻性合每15000 m3做一组，抗压强度试件每个单元工程不少于两组，试件大致积500 m3取一组，非大致积100m3取样一组。
（10）砂浆检测频次
强度检测为同一强度等级28天龄期200 m3取样一组。
（11）回填土检测频率
压实度检测：建筑物周围200m3取一点,不足也应检验一点。
4 检测工期
依据本标段招标文件要求，本标段施工质量检测工期为2月1 日至10月31日。
5 机构设置及设备配置
机构设置划报监理审批，经监理同意后才能用于施工。
杭州千岛湖配水工程施工Ⅲ标项目部现场检测以现场试验室为主体，全方面负责本工程现场质量检测工作。现场试验室拟配置各专业类检测人员2名，并依据施工进度及施工强度进行人员合理调配，以满足工程检测工作需要。
杭州千岛湖配水工程施工Ⅲ标项目部现场检测以现场试验室组织结构配置详见附件2。现场试验室仪器设备清单见附件4。
5.1 机构职责
试验室负责全方面检测工作。负责制订检测实施方案，负责组建现场检测机构，制订机构职责、工作人员岗位职责、建立相关管理制度，并提供相关资料。立即出具对应检测汇报；负责多种试验资料统计、保管、保密、归档工作。
5.2 现场设备
依据工程质量检测工作需要，项目部负责试验仪器设备购置、运输、安装、调试及计量检定，设备管理严格根据计量认证程序实施。配置检测设备皆能确保检测工作正常开展。
6 建立见证取样送检制度
为了确保样品能代表实体质量情况和取送样真实性，在本工程质量检测中严格实施见证取样和送检制度。
施工单位试验人员依据填报“检测委托单”，立即通知业主（监理）人员到场共同见证取样，并立即送至含有对应检测资质检测单位。送样、检测工作步骤详见附件3。
7 质量控制目标
为愈加好完成本工程质量检测工作，试验室努力达成以下质量控制目标：使用规范、标准正确率100％；检测汇报关键数据和结论差错率为0%；用户投诉率低于1%。
8 质量确保方法
（1） 落实“科学管理、精心施工、安全第一、质量一流”方针，坚持质量第一、质量一票否决、质量重奖重罚标准，确保各项质量技术指标达成国优标准。
（2） 建立健全质量确保体系，明确质量第一责任人、质量主管责任人、技术责任人，建立质量责任制。确保出具试验检验汇报含有科学、正确、公正性。
（3） 落实相关规范和监理工程师指示，全部试验检验均在监理工程师监督下开展工作，并建立资料分析和报送制度。
（4） 建立健全内部管理。试验检验人员全部持证上岗，按质量手册推行职责，并定时接收业务、质量、安全文明生产等知识培训；制订严格操作规程和试验规程，全部原始试验资料全部有试验人、计算人、校核人署名，数据资料均妥善保管直到移交。
（5） 试验检验设备满足试验要求，定时按要求进行计量判定，对不合格计量器具，停用和淘汰，以确保试验数据正确性。
9 附件

附表1：检测分组数量清单
序号
检验项目
工程量
检验频率
单位
检测数量
备注
1
水泥物理、力学性能检测
42600t
1组300t或1组/批
组
142

2
粉煤灰质量检测
10038t
1组/120t或1组/批
组
84

3
外加剂质量检测（减水剂）
430t
1组/60t或1组/批
组
7

4
砂（细骨料）质量检测
71650t
1组/500t或1组/批
组
143

5
石（粗骨料）质量检测
171600t
1组/500t或1组/批
组
343

6
钢筋力学性能检测
3408t
1组/40t/批或1组/直径/批
组
85

7
C15混凝土抗压
2410m3
100m3一组
组
24

8
C20混凝土抗压
23740m3
100m3一组
组
237

9
C25混凝土抗压
73054m3
100m3一组
组
731

10
C25混凝土抗渗W8
1620m3
15000m3一组
组
1

11
C25混凝土抗渗W4
18m3　
15000m3一组　
组
1

12
C25混凝土抗冻F50
1687m3　
15000m3一组　
组
1

13
C30混凝土抗压
67100m3
100m3一组　
组
671

14
C30混凝土抗冻F50
67100m3
15000m3一组
组
5

15
C30混凝土抗渗W4
3635m3
15000m3一组
组
1

16
C30混凝土抗渗W8
63465m3
200m3一组
组
5

17
M7.5砂浆抗压
211m3　
100m3一组
组
2

18
M10砂浆抗压
1026m3　
100m3一组
组
11

19
土壤回填试验
396703m3
500m3一组
组
781

20
橡胶止水带
436m
500m一组
组
1

21
铜止水质量检测
1354m
1组/500m
组
3

22
钢管焊接

8组

8

附件2：杭州试验室组织结构图

企业检测中心

标段
试验室

试验室责任人/技术总工

标 养 室
留 样 室
样 室
土 工 室
力 学 室
材 化 室
成 型 间

附件3：杭州施工见证送检检测工作步骤
委托方(见证取样)

汇报领取
样品交接

收样人验收委托单

汇报发放

合格
不合格

重新填写委托单
收样人按委托单验收样品

汇报打印

汇报存档

不合格 （重新取样）
合格

登记、编号留样

试验人员按规程、规范对样品进行检测

附件4：杭州标试验室关键试验设备清单
编号
设备名称
型号
单位
数量
生产厂家
备注
01
电液式万能试验机
WA-600B
台
1
无锡新路达

02
含气量测定仪
HC-7L
台
1
北京路达

03
电动抗折试验机
DKZ-5000型
台
1
无锡建仪

04
流动度测定仪
NLD-3型
台
1
无锡锡鼎

05
水泥细度负压筛析仪
FYS-15C型
台
1
上海东兴

06
雷氏沸煮箱
FZ-31A
台
1
无锡锡鼎

07
混凝土振动台
800*800
台
1
上海东兴

08
水泥净浆搅拌机
NJ-160型
台
1
无锡锡鼎

09
水泥胶砂搅拌机
JJ-5型
台
1
无锡锡鼎

10
水泥胶砂振实台
ZT-96型
台
1
无锡锡鼎

11
混凝土压力机
TYA-型
台
1
无锡申锡

12
数显鼓风干燥箱
101-2A
台
1
沪南

13
恒温养护箱
HBY-40B
台
1
上海路达

14
电子天平
JJ-500型
台
1
常熟双杰

15
电子天平
T1000Y
台
1
常熟双杰

16
钢筋标距仪
10-40
台
1
上海东兴

17
标准震筛机
ZBSX-92A
台
1
上海东兴

18
高温炉
SX-25-12
台
1
通州申通

19
恒温恒湿标准养护箱
SL-60B
台
1
郑州万兴

20
恒温恒湿仪
XMT-01
台
1
郑州万兴
