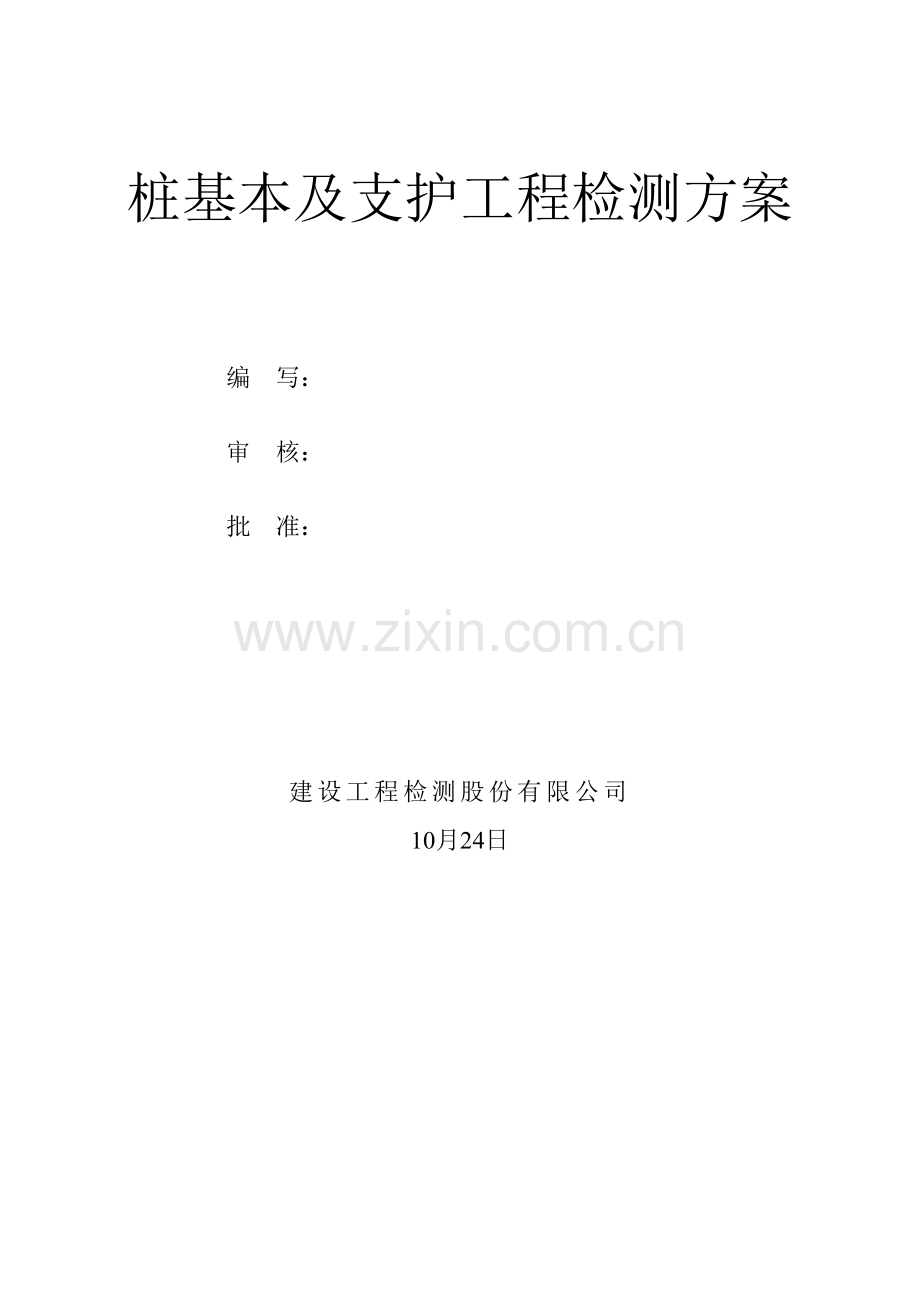

桩基本及支护工程检测方案

编 写：

审 核：

批 准：

建设工程检测股份有限公司
10月24日

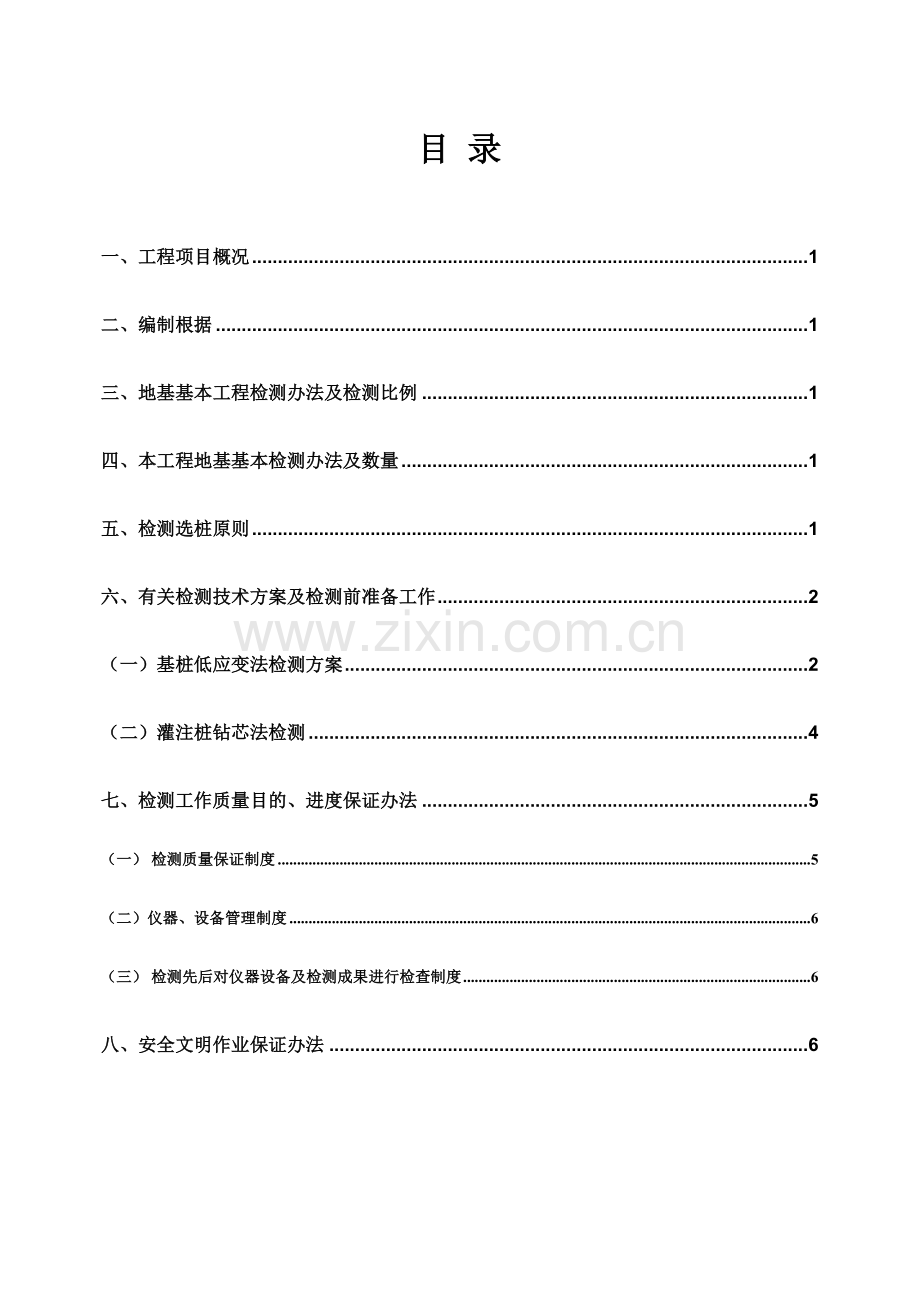

目 录

一、工程项目概况 1
二、编制根据 1
三、地基基本工程检测办法及检测比例 1
四、本工程地基基本检测办法及数量 1
五、检测选桩原则 1
六、有关检测技术方案及检测前准备工作 2
（一）基桩低应变法检测方案 2
（二）灌注桩钻芯法检测 4
七、检测工作质量目的、进度保证办法 5
（一） 检测质量保证制度 5
（二）仪器、设备管理制度 6
（三） 检测先后对仪器设备及检测成果进行检查制度 6
八、安全文明作业保证办法 6

一、工程项目概况
本工程桩基本采用钻（冲）孔灌注桩，总桩数583根，桩径D=800mm桩，基坑支护灌注桩共338根，桩位布置见桩基平面自编号图。
二、编制根据
1. 广东省原则《建筑地基基本检测规范》DBJ15-60-；
2.工程建筑、构造施工图。
三、地基基本工程检测办法及检测比例
依照广东省原则《建筑地基基本检测规范》DBJ15-60-， 地基基本工程质量检测项目、办法和数量如下表。
表1 地基基本工程质量检测项目、办法和数量
序号
基本类型
检测项目
检测办法
检测数量
1
钻（冲）孔灌注桩

桩身完整性

钻芯法
不应少于总桩数10%且不少于10根
2
低应变法
不应少于总桩数20%且每个独立承台不少于1根

四、本工程地基基本检测办法及数量
结合本工程实际状况，建议地基基本工程质量检测抽检数量如下表：
表2 地基基本工程质量检测项目清单
序号
检测项目
工程数量
检测办法
检测数量
检测比例
1
工程灌注桩桩身完整性检测
583根（1、2、3桩独立承台202个，4、5、6桩独立承台29个，7、8、9桩独立承台9个）
钻芯法
59根
不应少于总桩数10%且不少于10根
2
低应变法
287根
1、3桩及三桩如下独立承台每个独立承台不少于1根；2、柱下四桩及四桩以上独立承台不应少于总桩数30%。
3
支护工程灌注桩桩身完整性检测
338根
低应变
34根
不应少于总桩数10%且不少于10根

五、检测选桩原则
1. 选取施工质量有怀疑桩；
2. 选取设计方面以为重要桩；
3. 选取岩土特性复杂也许影响施工质量桩；
4. 当采用两种或两种以上检测办法时，宜依照前一种检测办法检测成果来拟定后一种检测办法受检桩；
5. 同类型桩宜均匀分布。
六、有关检测技术方案及检测前准备工作
（一）基桩低应变法检测方案
1.检测目
本办法合用于检测混凝土桩、水泥粉煤灰碎石桩桩身缺陷及其位置，鉴定桩身完整性类别。
2.检测根据
广东省原则《建筑地基基本检测规范》DBJ15-60-。
3.检测仪器设备
检测使用仪器为美国PDI公司生产P.I.T桩身完整性测试仪，基桩反射波法检测设备及现场联接见图1。

图1 基桩反射波法测试解决系统示意图

4.基本原理
基桩反射波法检测桩身构造完整性基本原理是：通过在桩顶施加激振信号产生应力波，该应力波沿桩身传播过程中，遇到波阻抗变化界面(如蜂窝、离析、缩径、夹泥、断裂等桩身缺陷)和桩底面时，将产生反射波，通过度析反射波届时、幅值和波形特性，就能判断桩完整性。
5.评判原则
依照实测波形特性对桩身构造完整性分类普通根据见表3。

表3 桩身构造完整性分类表
类别
桩身构造完整性定义
波形特性
Ⅰ
桩身构造完整。
无缺陷反射波、或有扩颈反射波，有明确(正常)桩底反射信号，波速正常。
Ⅱ
桩身存在轻微缺陷，但桩身构造完整性基本不影响桩正常使用。
缺陷反射波幅值小，有明确(正常)桩底反射信号，波速正常。
Ⅲ
桩身存在明显缺陷，应采用其他办法进一步抽检拟定其可用性。
1、 缺陷反射波幅值较大、桩底反射不明显。
2、 嵌岩桩桩底反射波与入射波相位相似。
3、 波速不正常。
Ⅳ
桩身存在严重缺陷或断桩。
1、 缺陷反射波幅值大。
2、 周期性缺陷反射波。
桩身存在缺陷基桩，也许会影响正常使用功能，如也许影响竖向承载力、水平承载力、桩耐久性或导致不均匀沉降等。
在正常状况下，Ⅰ、Ⅱ类桩桩身构造完整性可满足使用规定；Ⅲ类桩应采用其他办法进一步抽检，并依照实际工程状况拟定与否可用；Ⅳ类桩应进行工程解决并进一步检测拟定严重缺陷或断桩如下部位桩身质量与否正常。
6.需要现场配合工作
(1) 灌注桩凿去桩头浮浆或锯掉预制桩桩头破损某些，露出新鲜密实混凝土面，并使桩头保持平整；
(2) 清除桩头碎石、杂物、泥浆和积水，使桩头保持清洁、干燥；在检测之前，桩顶承台不得绑扎钢筋；
(3) 保证传感器安装面光滑平整(可采用砂轮打磨)，传感器安装位置按如下规定：实心桩安装在距桩中心2/3半径处，依照桩径大小均匀布置3～4个点，激振点在桩中心；管桩安装在壁厚1/2处，激振点、传感器安装点与桩中心成90°夹角；
(4) 同步需提供资料有：桩位平面图；地质勘察报告；受检桩施工记录；工程概况(后两项由我方提供表格格式)。
(5) 当受检桩混凝土强度达到设计强度70%以上，且不不大于15MPa时，可以开始进行低应变法检测。
7.进度安排及成果提交
正常状况下，每台仪器一天可完毕约50根桩低应变法检测。我中心将依照施工现场进度需要，投入相应人员、设备，以保证满足整个工程施工顺利进行。
现场检测工作完毕后，三天内提供初步检测成果，单位工程所有基桩检测完毕后，五个工作日内提供正式检测报告。

（二）灌注桩钻芯法检测
1. 检测目
检测混凝土灌注桩(普通规定直径≥800mm)桩长及地下持续墙墙深、桩身或墙身混凝土强度、桩底或墙底沉渣厚度、桩身或墙身完整性，鉴定或鉴别桩端或墙底持力层岩土性状。
2.检测原则
广东省原则《建筑地基基本检测规范》DBJ15-60-
3.检测数量
钻孔抽芯检测桩或槽段数量，应依照详细工程总桩数(总槽段数)、检测目及其他检测需要拟定。对工程桩不应少于总桩数10%，且不少于10根。对地下持续墙，作为永久性构造一某些时，抽检数量不应少于总槽段数20%，且不得少于3个槽段；作为暂时性构造时，抽检数量不应少于总槽段数10%，且不得少于3个槽段。
4.检测仪器设备
(1) 钻机
本次钻芯法检测采用北京探矿机械厂生产XY-1A型钻机，使用Φ101mm单动双管金刚石钻具，以Φ101mm金刚石钻头钻进，钻机额定最高转速为1050
转／分，额定最大压力为10MPa。
(2) 芯样切割机
采用SKQ-Ⅱ型自动切石机和磨平机。
(3) 压力实验机
采用WHY-微机控制全自动压力实验机。
5.检测技术规定
(1) 每根桩抽芯孔数量：桩径不大于1.2m宜一桩一孔，桩径1.2～1.6m宜一桩二孔，桩径不不大于1.6m宜一桩不少于三孔。钻芯孔位置：当基桩钻芯孔为一种时，宜在距桩中心10～15cm位置开孔；当钻芯孔为两个或两个以上时，在距桩中心0.15～0.25D内均匀对称布置。
(2) 持续墙槽段长度不大于4m，每槽段钻1孔；槽段长度为4～6m，每槽段钻2孔；槽段长度不不大于6m，每槽段钻3孔。持续墙钻芯孔仅为一种时，宜在槽段中心位置开孔；当钻芯孔为两个时，宜在距槽段接头1000～1500mm范畴内开孔；当钻芯孔为两个以上时，两端孔宜在距槽段接头1000～1500mm范畴内开孔，其她钻孔宜在两端孔之间均匀布置。
(3) 对持力层钻探深度
灌注桩：每根受检桩不应少于一孔，其钻探深度应满足设计规定，其他钻芯孔不适当少于1.0m。对桩底持力层有夹层或岩溶工程,每根受检桩每个钻芯孔对桩底持力层钻探深度均应满足设计规定。当设计无明确规定期，受检桩中至少1个孔钻入桩底3倍桩径且不少于3m。
地下持续墙：对持力层钻探，每个槽段至少应有一孔钻至设计规定深度。当设计无明确规定期，对于承重墙，宜钻入持力层3倍墙厚且不少于3m；对于非承重墙，每个钻芯孔钻入持力层不应少于0.5m。
6.需要现场配合工作
(1) 道路条件：满足2吨载重货车运送钻机设备进退场；
(2) 负责受检桩（墙）头出露和开挖，以便钻芯检测孔准拟定位；
(3) 若因基坑开挖而使钻机检测设备无法安顿就位时，负责安排塔吊等设备协助起吊就位。
7. 进度安排及成果提交
每台钻机在正常工作状况下，每天预测可以钻取混凝土芯约25m左右。实际检测时，依照施工现场进度需要投入相应人员、设备，以保证满足整个工程施工顺利进行。
室内实验工作完毕后，3个工作日内提供初步检测成果，单体工程所有基桩（墙）钻芯检测完毕后，10个工作日内提供钻芯检查正式报告。
七、检测工作质量目的、进度保证办法
（一） 检测质量保证制度
1. 严格按照国家和行业现行技术规定和关于检测原则、规范进行各项检测工作。
2. 依照关于规定定期检查、维护和检定仪器设备，保证仪器设备状态良好和精确可靠，实行仪器设备专人负责制，未经批准，她人不得动用。
3. 工作人员要努力提高业务水平，纯熟掌握检测检查关于规定、原则和办法，并学习关于计量知识、计量法规，理解所用仪器设备性能。参加检测工作人员要定期进行业务学习，经考核合格后，才干继续上岗工作。
4. 在检测过程中发生设备故障时，对受影响检测数据应作废重测。
5. 检测人员违背关于技术规定进行检测时，项目负责人或专业组长有权责令其停止操作，重新测定。若重新检测仍不能按关于技术规定进行时，令其停止工作，加强技术规定及操作规程学习。
6. 现场检测人员要认真填写原始记录，做到对的、清晰、不得涂改，并签字负责。
7. 检测人员要实事求是，必要依照检测数据和关于原则编写检测报告，不得受外界压力干扰和影响。
（二）仪器、设备管理制度
1. 项目部指定专人负责建立设备台帐，重要仪器设备使用记录本及维修检定档案，并负责保管仪器使用阐明书及检定证书复印件。
2. 设备负责人负责管理仪器设备检定和溯源，重要设备应按检定周期及时校核，仪器设备修理后，若对测试数据有影响，则需重新检定后方可使用。
3. 所有仪器设备都必要保证良好工作状态，专人使用保管，注意防潮防尘，严防损坏失灵，影响使用。
4. 仪器设备维修和保养应由保管人负责，使用人应在使用记录本上登记使用状况，并协助保管人进行寻常清洁保养，当设备浮现不正常状态时，应及时报项目负责人，并做好记录。
（三） 检测先后对仪器设备及检测成果进行检查制度
1. 对所用仪器设备进行检查调试，拟定其性能与否正常，禁止使用不合格及超过检定周期仪器设备。
2. 检查用于检测工作原始登记表格与否齐全。
3. 检查检测环境条件（如温度、湿度等）与否符合规范规定，并做好记录。如检测环境不符合规范或仪器设备规定，应在采用有效办法后才干进行检测。
4. 外业工作结束后应对所用仪器设备性能状态进行检查并做好记录，以保证检测数据精确可靠。
5. 每天外业检测工作结束后，应及时检查原始记录，确认原始记录对的无误后，才可正式结束当天外业工作，否则应补测当天外业检测工作。
八、安全文明作业保证办法
1. 我公司将安排2名安全管理人员负责本次检测工期内安全工作，对承担工程要向关于人员做好安全交底工作，并要认真贯彻关于安全施工规章制度，严格遵守安全操作规程。
2. 甲方现场人员有权对我方检测人员安全行为进行监督，对不安全行为或存在安全隐患有权规定停止或返工，所需费用由我方负责。
3. 作业过程中，我方检测人员如因违背消防条例和法规导致火灾事故，由我方负责。
