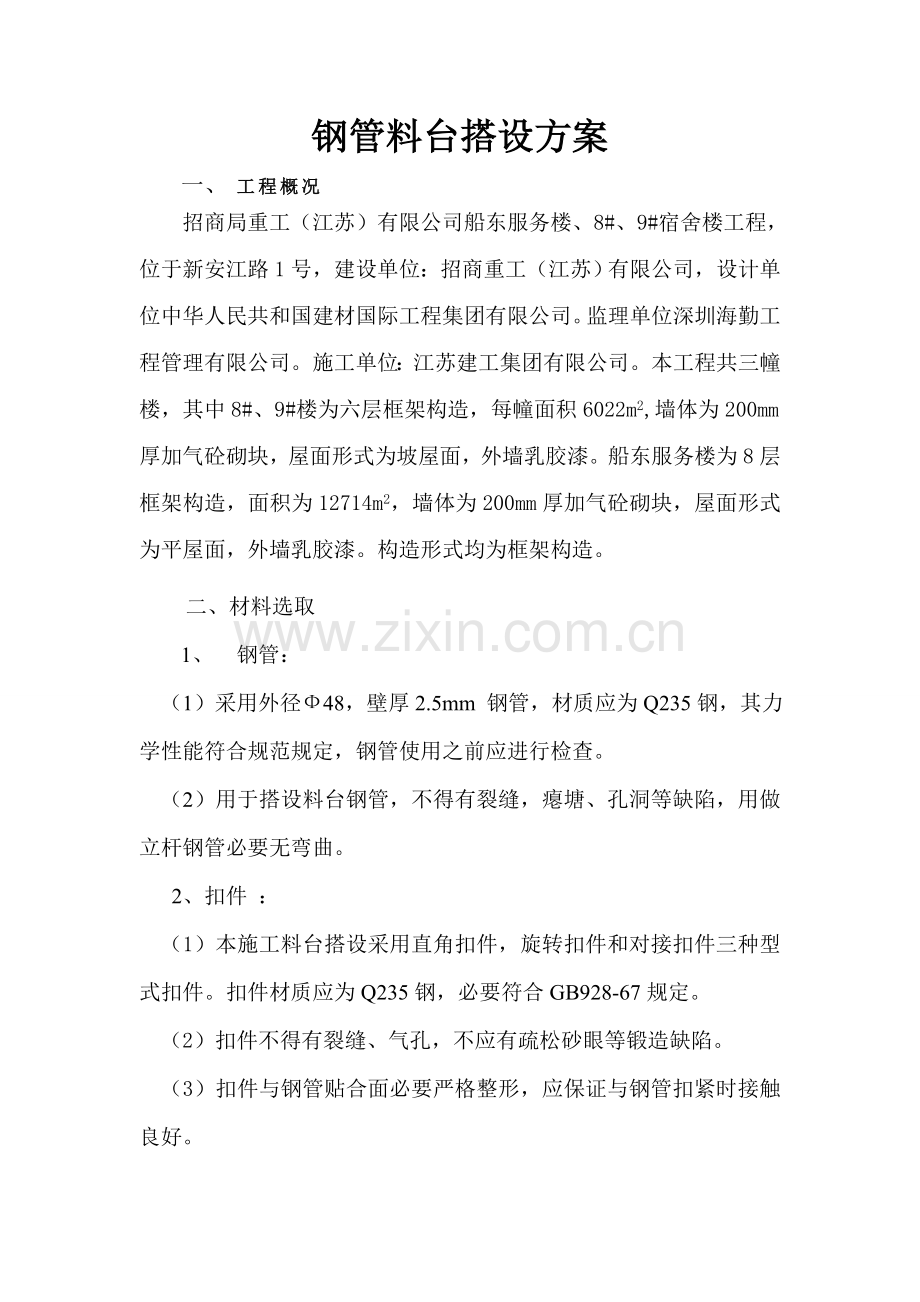

钢管料台搭设方案
一、 工程概况
招商局重工（江苏）有限公司船东服务楼、8#、9#宿舍楼工程，位于新安江路1号，建设单位：招商重工（江苏）有限公司，设计单位中华人民共和国建材国际工程集团有限公司。监理单位深圳海勤工程管理有限公司。施工单位：江苏建工集团有限公司。本工程共三幢楼，其中8#、9#楼为六层框架构造，每幢面积6022m2,墙体为200mm厚加气砼砌块，屋面形式为坡屋面，外墙乳胶漆。船东服务楼为8层框架构造，面积为12714m2，墙体为200mm厚加气砼砌块，屋面形式为平屋面，外墙乳胶漆。构造形式均为框架构造。
二、材料选取
1、 钢管：
（1）采用外径Ф48，壁厚2.5mm 钢管，材质应为Q235钢，其力学性能符合规范规定，钢管使用之前应进行检查。
（2）用于搭设料台钢管，不得有裂缝，瘪塘、孔洞等缺陷，用做立杆钢管必要无弯曲。
2、扣件 ：
（1）本施工料台搭设采用直角扣件，旋转扣件和对接扣件三种型式扣件。扣件材质应为Q235钢，必要符合GB928-67规定。
（2）扣件不得有裂缝、气孔，不应有疏松砂眼等锻造缺陷。
（3）扣件与钢管贴合面必要严格整形，应保证与钢管扣紧时接触良好。
（4）扣件活动部位应能灵活转动，旋转扣件两旋转面间隙应不大于1mm。
（5）扣件表面应进行防锈解决。
（6）扣件螺栓拆紧扭力距达70N.m时，扣件不得破坏。
3、料台平台板：
施工料台平台板采用脚手板或十一合板拼缝铺设而成。
1）脚手板：
①脚手板厚度不应不大于50mm。宽度不应不大于200mm。
②材质均匀，无虫蛀、节巴、裂缝等缺陷。
2）十一合板
①十一合板厚度不得不大于18mm，无断裂、翘边、铁钉。
②十一合板规定板边平直，铺好后，拼缝严密。
三、构造规定
1、本工程施工料台为采用钢管扣件材料搭设而成落地式承重平台。宽3.0m，从室外地坪向上搭设至三、四、五、六层，每层依次向后退缩3 m。每层料台限制承重1.0吨。详见下图：

3000 3000 3000 3000

6F

5F

4F

3F

2F

1F

2、落地式承重施工料台立杆间距不得不不大于1.5m，纵横向水平杆件间距不得不不大于1.8m。
3、立杆下地基必要坚实平整，搭设平台时立杆下必要设立 垫板。立杆离地20cm处应设立扫地杆，以增长架体整体稳定性。
4、施工料台三面均应设立剪刀撑，四角立杆对角间也应设立剪刀撑，相邻立杆之间应设立斜撑。
5、施工料台顶部纵横垂直方向设立水平杆件，间距不不不大于0.75m。其上铺板形成承重平台。
6、施工料台上应满铺厚脚手板或完好十一合板，并与平台纵横水平杆件连接固定。铺设时应严密平整，无缝隙及孔洞。
7、料台平台左右两面必要设立1.2m高护身杆，且应合围密实，防止人或物体从料台侧面滑落，导致伤亡事故。
8、承重料台紧靠外脚手架之外搭设，其搭设办法及技术规定同钢管扣件式脚手架搭设规定。
9、施工料台醒目位置应设立限重牌,并标明负责人姓名。
10、料台搭设同步应及时将其与建筑物作可靠拉结，详细为料台每边先后均用钢管拉结在每层现浇面预埋拉结点上或用抱箍固定在框架柱上。
11、施工料台搭设时禁止钢木混搭。
12、为了保证施工料台平台有足够强度和刚度，在平台中部下端设立足够垂直立杆或斜杆与地面或周边立杆支撑加强，以防止料台平台在堆放或转运物体时下沉。
13、料台下不设行人通，禁止施工人员随意走动，形成禁行区。
14、脚手架与料台相交处如立杆断开，则该处脚手架应做特殊加强解决。
15、每个楼层上料台口处应设立活动门，料台不用时应及时将活动门关闭。
16、料台脚手板应铺平铺稳，且应接缝严密，不得有缝隙、孔洞，防止物体从缝隙处滑落导致下层人员受伤害。
四、施工料台使用过程中注意事项
1、使用料台时，必要进专门持证塔吊指挥进行指挥操作，塔吊指挥必要制止施工班组违章操作，发现隐患及时排除并上报项目部。
2、塔吊吊物时，站在料台接料人应在物体在料台正上方且离料台1.5m如下后方可接近扶稳物品，禁止将身体探出料台去够抓物体，防止发生高空坠落事故。
3、吊运物体放平放稳后，接料人员方可上前松开吊索，下掉卸甲，待钢丝绳抽出后，再将卸甲安放在吊索上，而后方可告知塔吊离开。
4、使用料台运转材料时，料台上指挥人员应与塔吊驾驶员密切联系协调作业，防止发生吊物碰撞，拉压料台或人员，严防吊物伤人导致安全事故。
5、当料台上进行吊物作业时，指挥人员应及时告知料台下口及附近人员离开，防止发生坠物伤人事故。
6、料台堆放及转运物体重量不得超过料台最高限重，对于较多较重材料必要分开堆放及吊运。
7、每天下班前，使用料台班组应将自己转运物品清除干净，做到工完场清，料台上不得堆物隔夜。
五、料台强度验算。
以最高料台即六层料台立杆做为计算对象，如此处立杆验算符合规定。则整个料台强度和稳定性均符合规定。
1、料台重：
1）钢管自重：
立杆： 20m
横杆： 10×5×1.2=72m
钢管总重：（20+72）×3.26=299.92kg
2）扣件自重： 10×2=20个以每个扣件1.5kg计
则扣件自重重20×1.5=30kg
3）脚手板自重：
3.0×3.0×0.058×800=129.6kg
料台限重1.0T，则每个立杆承重为
每0.8/9=0.088T 以每立杆承重0.10T
计算
以最下端立杆做为验算对象。
σ=N/ΨA N=299.92+30+100+129.6
=559.52kg=5.48KN
λ=L/I=1200/15.8=75.95
查表可得Ψ=0.744
5.595×103
0.744×5.48×102

σ= =13.73N/mm2<[σ]=166N/ mm2

故钢管承载力符合规定。
