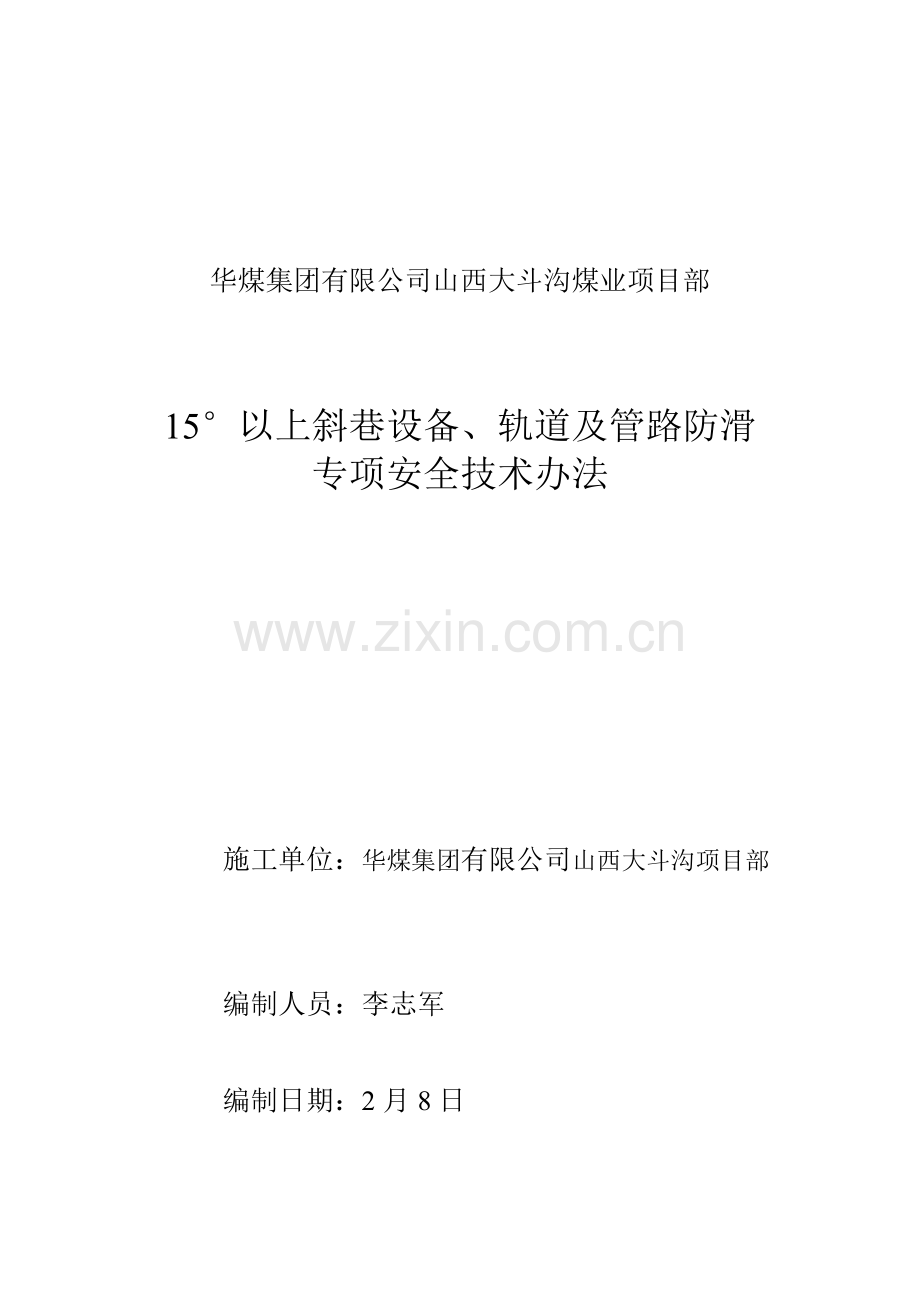

度以上斜巷设备防滑专项安全关键技术专项措施.doc

华煤集团有限公司山西大斗沟煤业项目部

15°以上斜巷设备、轨道及管路防滑
专项安全技术办法

施工单位：华煤集团有限公司山西大斗沟项目部

编制人员：李志军

编制日期：2月8日

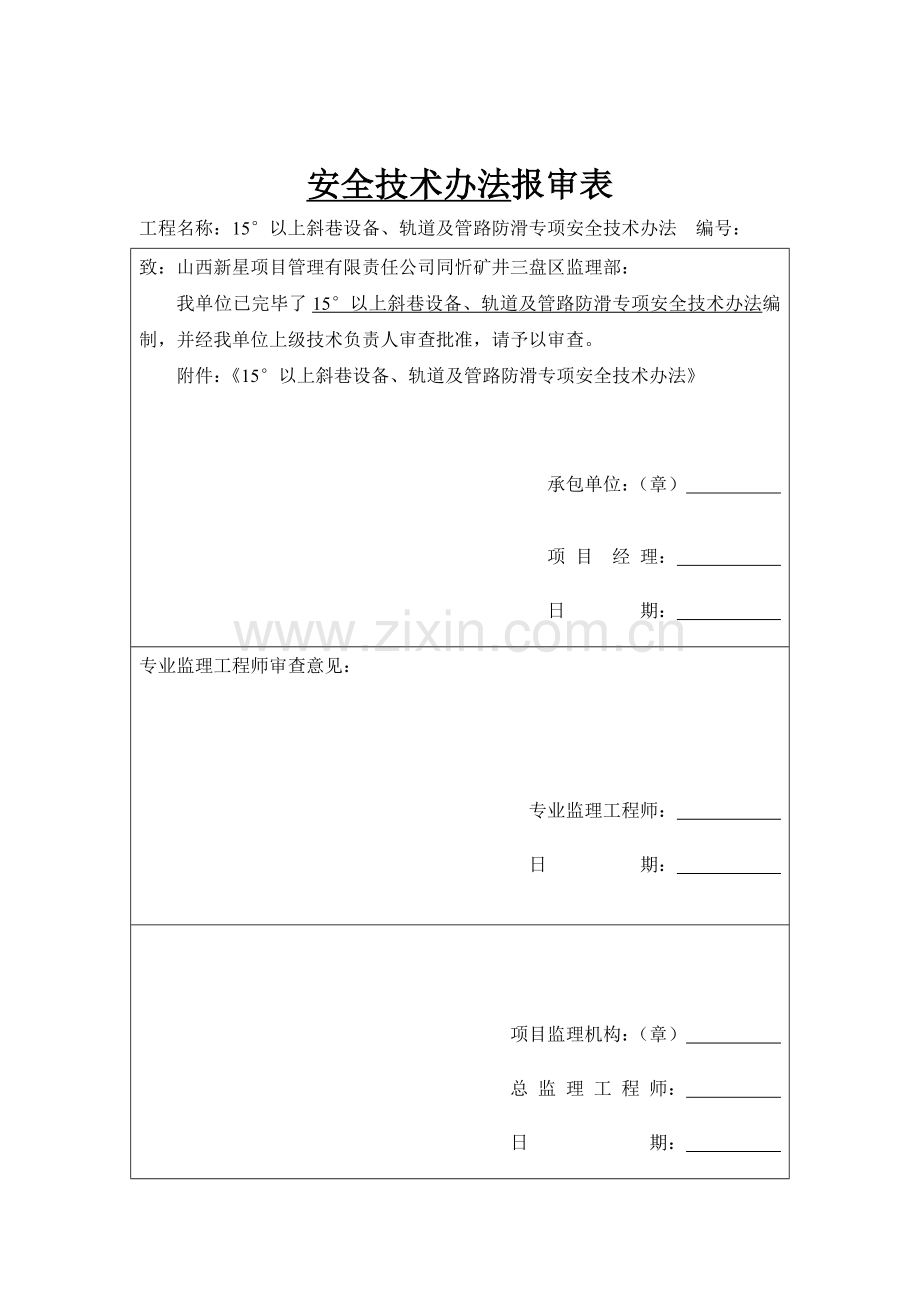

安全技术办法报审表
工程名称：15°以上斜巷设备、轨道及管路防滑专项安全技术办法 编号：
致：山西新星项目管理有限责任公司同忻矿井三盘区监理部：
我单位已完毕了15°以上斜巷设备、轨道及管路防滑专项安全技术办法编制，并经我单位上级技术负责人审查批准，请予以审查。
附件：《15°以上斜巷设备、轨道及管路防滑专项安全技术办法》

承包单位：（章）

项 目 经 理：

日 期：

专业监理工程师审查意见：

专业监理工程师：

日 期：

项目监理机构：（章）

总 监 理 工 程 师：

日 期：

安全技术办法会审签字
工程名称
15°以上斜巷设备、轨道及管路防滑
专项安全技术办法
项目部领导签字
项目部经理

生产副经理

技术副经理

机电副经理

安全副经理

通风副经理

施工队长

编 制 人

会审意见：

月 日

安全技术办法会审签字
工程名称
15°以上斜巷设备、轨道及管路防滑
专项安全技术办法
矿方领导及部门会审签字
总 工 程 师

开拓副总经理

生产副总工程师

安监站

机电副总工程师

机电科

技术科

会审意见：

月 日

华煤集团有限公司山西大斗沟煤业项目部
15°以上斜巷设备、轨道及管路防滑
专项安全技术办法
一、概况：
我华煤集团山西大斗沟煤业项目部承办同煤集团同忻矿井三盘区工程中存在着某些15°以上斜巷，依照《煤矿安全规程》第五十六条第三款“施工15°以上斜井（巷）时，应当制定防止设备、轨道、管路下滑专项办法”规定，特制定如下专项安全办法，在此后施工中严格按照此办法施工。
二，专项安全技术办法
（一）设备防滑
1、斜巷施工中所需要设备有：扒矸机、喷浆机、刮板输送机或胶带输送机。
2、扒矸机防滑：
①扒矸机如采用轨道运送，必要将扒矸机用四个卡轨器与轨道连接，并在巷道上山方向、扒矸机两侧打注地锚，将扒矸机与地锚用不不大于15mm钢丝绳进行连接。地锚锚固深度不得不大于500mm，锚固采用树脂锚固剂进行锚固，锚杆直径不得不大于20mm。
②当巷道不铺设轨道时，扒矸机必要安装在巷道实底上，采用六根直径不不大于20mm、长度不不大于1.5m锚杆进行固定，锚杆锚固采用全长锚固，锚固用树脂锚固剂。此外在扒矸机上山方向后方打两个地锚，将扒矸机与地锚用不不大于15mm钢丝绳进行连接。地锚锚固深度不得不大于500mm，锚固采用树脂锚固剂进行锚固，锚杆直径不得不大于20mm。
3、喷浆机防滑：
喷浆机必要放在巷道非行人侧，并距轨道不不大于700mm，如巷道宽度不能满足规定期，必要施工暂时硐室，硐室高度不低于2m，宽度和深度不不大于1.5m，并采用必要支护。
喷浆机在下山方向用道木将喷浆机垫平，在喷浆机上山方向后方打设一根地锚，将喷浆机与地锚用不不大于15mm钢丝绳进行连接。地锚锚固深度不得不大于500mm，锚固采用树脂锚固剂进行锚固，锚杆直径不得不大于20mm。
4、刮板输送机或胶带输送机防滑：
刮板输送机或胶带输送机机头和机尾必要采用不少于两根、直径不不大于20mm、长度不不大于1.5m锚杆进行固定，锚杆锚固采用全长锚固，锚固用树脂锚固剂。
（二）轨道防滑
1、铺设轨道时，必要将枕木镶嵌在巷道底板内，禁止浮放。
2、枕木间距不得不不大于1m（中-中），枕木与轨道间采用道钉进行连接，道钉长度不应不大于100mm，道钉不得悬浮，必要与轨道接实钉牢，运营过程中，要定期检查道钉牢固状况，发现问题及时解决。
3、当巷道坡度不大于25°时，每间隔50m、当坡度不不大于25°时，每间隔30m在轨道两侧、距轨道不不不大于50mm地方打设两根、直径不不大于20mm、长度不不大于1.5m锚杆，采用专用连接板与轨道相连。专用连接板采用厚度不不大于10mm钢板制成，连接板采用直径不不大于20mm两个螺栓与轨道进行连接，锚杆一侧打与锚杆相匹配孔，直接与锚杆相连。
（三）管路防滑
1、管路必要采用支架进行安设，支架间距为3m。
2、支架采用50×50×6mm角钢焊接而成，支架宽度依照管路直径进行拟定，应为管路直径+200mm。
3、支架与巷道壁之间采用不不大于直径16mm、长度不不大于150mm膨胀螺栓进行连接，每个支架不少于三条螺栓。
4、支架与与管路之间采用U形卡进行连接，U形卡直径不得不大于8mm。
5、每间隔50m设防滑锚桩，锚桩采用直径不不大于20mm、长度不不大于1.0m、锚深不不大于500mm锚杆两根，打在管路法兰盘下山方向，用管箍将两根锚杆连接，卡住管路，防止管路下滑。
