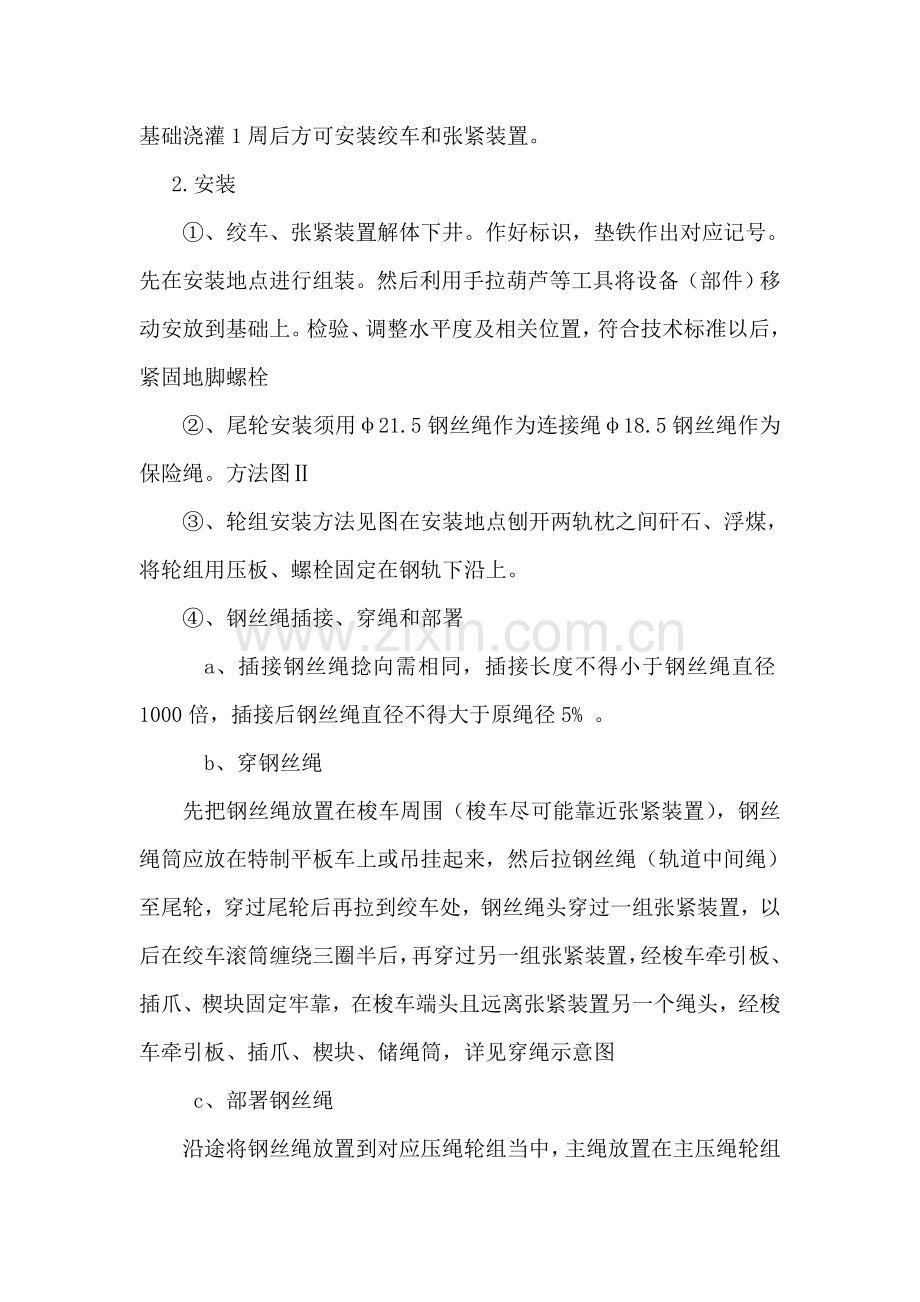

1工作面2#辅运巷 无极绳牵引车安装工程安全技术方法 一、工程介绍 1、设备关键技术参数 型号 SQ—80/110B 电机功率 110KW 额定牵引力 80KN 牵引速度 1/1.7 m/s 钢丝绳最大直径 24mm 滚筒直径 1200mm 最大运距 2200m 2、安装位置 绞车安装在1工作面2#辅运巷。 运输路线:1工作面2#辅运巷至工作面北口。 该牵引车东端尾轮安装在1工作面2#辅运巷距工作面15m处,西端尾轮安装于1工作面2#辅运上山距201盘区上山 8 m处。 3、 运距: 950m 其中平巷: 810m 坡段140m 二、 施工方法 1.基础施工 根据设计方案、基础图和1工作面2#辅运巷、辅运上山轨道中心线进行基础施工。 绞车及东西端尾轮,全部要用混凝土浇灌,和巷道底板连接牢靠。基础浇灌1周后方可安装绞车和张紧装置。 2.安装 ①、绞车、张紧装置解体下井。作好标识,垫铁作出对应记号。先在安装地点进行组装。然后利用手拉葫芦等工具将设备(部件)移动安放到基础上。检验、调整水平度及相关位置,符合技术标准以后,紧固地脚螺栓 ②、尾轮安装须用φ21.5钢丝绳作为连接绳φ18.5钢丝绳作为保险绳。方法图Ⅱ ③、轮组安装方法见图在安装地点刨开两轨枕之间矸石、浮煤,将轮组用压板、螺栓固定在钢轨下沿上。 ④、钢丝绳插接、穿绳和部署 a、插接钢丝绳捻向需相同,插接长度不得小于钢丝绳直径1000倍,插接后钢丝绳直径不得大于原绳径5% 。 b、穿钢丝绳 先把钢丝绳放置在梭车周围(梭车尽可能靠近张紧装置),钢丝绳筒应放在特制平板车上或吊挂起来,然后拉钢丝绳(轨道中间绳)至尾轮,穿过尾轮后再拉到绞车处,钢丝绳头穿过一组张紧装置,以后在绞车滚筒缠绕三圈半后,再穿过另一组张紧装置,经梭车牵引板、插爪、楔块固定牢靠,在梭车端头且远离张紧装置另一个绳头,经梭车牵引板、插爪、楔块、储绳筒,详见穿绳示意图 c、部署钢丝绳 沿途将钢丝绳放置到对应压绳轮组当中,主绳放置在主压绳轮组内,副绳放置在副压绳轮组内。 ⑤、预紧钢丝绳钢 丝绳预紧力以运输最大重物时,张紧装置重砣不落地为宜。张紧钢丝绳前,应先检验钢丝绳在各部件中位置是否正确。 钢丝绳预紧方法是:人工(或小绞车)将巷道中多出钢丝绳存于要梭车处,慢慢将绳头送过梭车牵引板和制动插爪后,用手摇柄转动储绳筒,将多出钢丝绳按次序缠绕到储绳筒上,然后用5-10吨葫芦(一端固定在梭车上,另一端固定在梭车外钢丝绳上)拉紧钢丝绳,可连续反复上述动作,当达成要求预紧力时,把钢丝绳在梭车楔块中固定牢靠。 ⑥、轮系轨道调整 调整时应确保钢丝绳和轨道位置,600轨距两绳在轨内时,主绳偏于轨道正中40mm ,副绳反向偏中心120mm ,600轨距只有一根绳在轨内时,主绳在轨道正中,如巷道直线度差,局部钢丝绳出现偏离时需加装调绳轮组。 ⑦、电控系统安装 电控系统各部件应放置于坚硬地面或焊接底盘固定,摆放整齐,安装时根听说明书,对照图纸正确接线,设备必需垂直放置,并良好接地,安装和调试,按各使用说明书进行。 三、 试运行 1、减速机按要求型号加油,油量高度超出视窗口高度2/3 。绞车开式齿轮、张紧装置配重导杆等应加注黄油。 2、检验信号是否正常。 3、检验电器连接是否正常。 4、线路检验,轨道上不得有影响车辆运行杂物。 5、滚筒上和张紧装置钢丝绳需理顺、不得有缠绕。 6、手闸处于松闸状态,挡车器、道岔需处于打开位置。 7、设备各机件安装是否正常。 8、检验正常可试开启,试运行。 9、首先接通电源,按开启按钮,点动绞车,判定运行方向,试验两次,通讯各功效试验不少于五次,一切正常后,进行下一步。 10、开始先试验运行行使一段距离,在设备运行正常情况下,继续沿线路运行到尾部,然后返回,但在试运行时发觉异常情况要立即停车处理,以后反复运行再次。调速绞车优异行低速试运行,设备运行正常后方可高速运试验。 四、安装技术要求 1、绞车基础必需高于张紧装置基础。高差大于60mm 。 2、绞车、张紧装置、尾轮基础必需打混凝土。标号不低于C25 3、轮组种类及数量必需配置合理。 4、张紧装置应牢靠,垂直地安装在水泥地基上,上部可用圆环链和顶侧帮固定并拉牢,便于能够承受意外侧向力。 5、顶滑轮和配重不得有卡滞现象,能够上下移动自如。 6、插接钢丝绳,插接长度大于绳径1000倍,插接后绳径小于原绳径5% 。 7、梭车需加装防掉道卡轨器。 8、轨道接头鱼尾板扣件齐全,接头高低和左右轨高度误差小于2mm ,枕木间距650~700mm 。 9、1工作面2#辅运巷上山下凹变坡点处须安装压绳轮组。 五、 安全方法 1、安装绞车,张紧装置等重件时,必需打设起吊锚杆(索)或使用三角架,不得使用支护锚杆(索)。 2、起吊用手拉葫芦额定承载力必需大于重件重量2倍。 3、起吊用钢丝绳套不少于三道绳卡,绳径大于18.5mm。 4、电控系统安装电工必需持证上岗。 5、试运行时,实施“行车不行人,行人不行车”要求。 6、重件试运行时,不得偏载、超载。保险绳连接可靠。 7、各类保护装置必需齐全完好,方可试运行。 8、安装作业必需安排一名安全员监督检验。班长负责本班安全工作。 宏圣建筑工程第五项目部 沁城煤矿施工安全技术方法 工程名称:沁城煤矿1工作面2#辅运无极绳绞车及配电控制安装工程 编 制 人: 施工责任人: 项目工程师: 主管 经理: 同意 日期: 年 月 日 实施 日期: 年 月 日
