msp430的学习重点笔记很好用的.doc

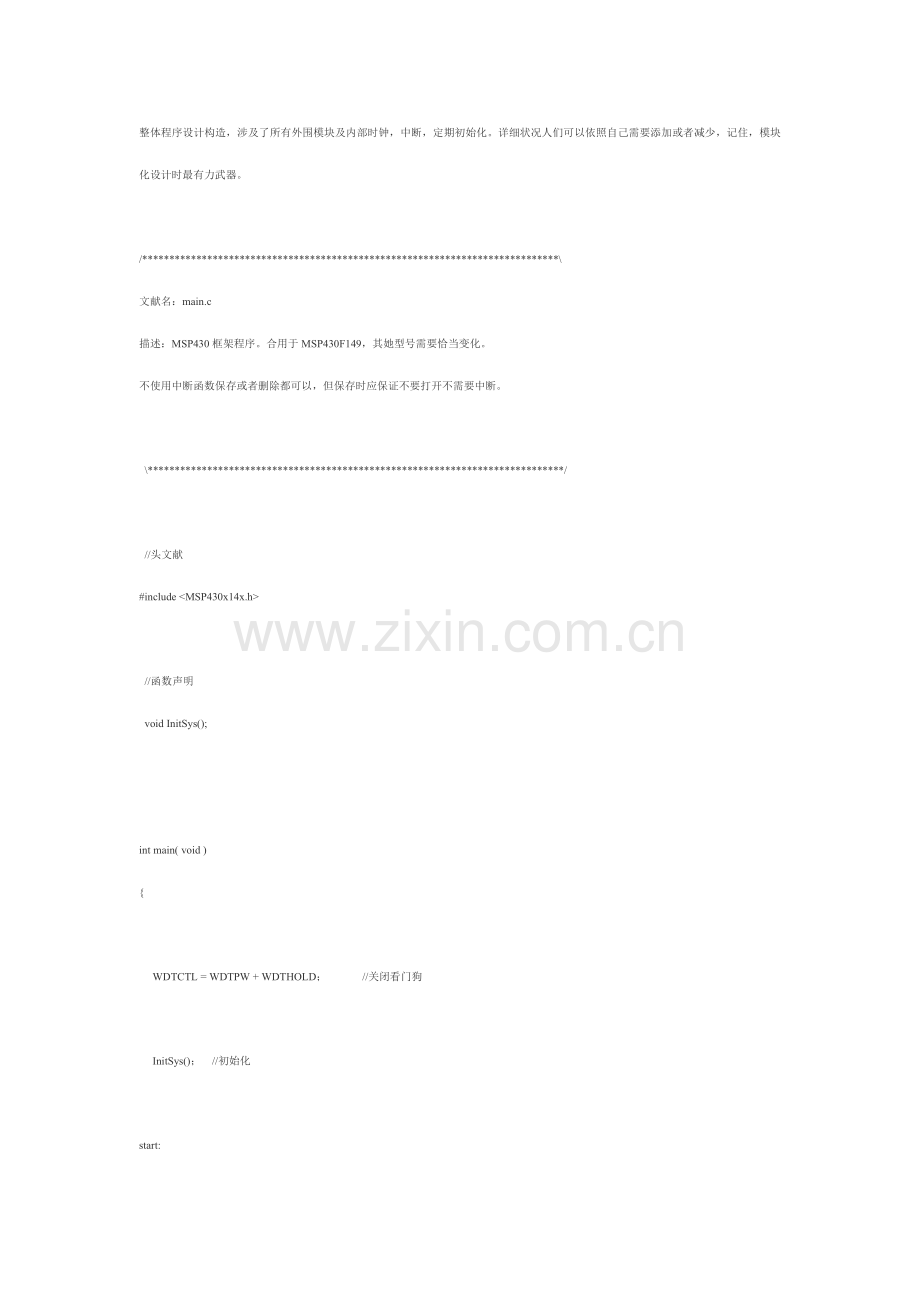

整体程序设计构造，涉及了所有外围模块及内部时钟，中断，定期初始化。详细状况人们可以依照自己需要添加或者减少，记住，模块化设计时最有力武器。

/*****************************************************************************\
文献名：main.c
描述：MSP430框架程序。合用于MSP430F149，其她型号需要恰当变化。
不使用中断函数保存或者删除都可以，但保存时应保证不要打开不需要中断。

  \*****************************************************************************/

  //头文献
#include <MSP430x14x.h>

  //函数声明
  void InitSys();

int main( void )
{

     WDTCTL = WDTPW + WDTHOLD；             //关闭看门狗

     InitSys()；    //初始化

start:
     //如下填充顾客代码

     LPM3；  //进入低功耗模式n，n：0~4。若不但愿进入低功耗模式，屏蔽本句
     goto start;

}

/*****************************************************************************
系统初始化
******************************************************************************/
void InitSys()
{
     unsigned int iq0;

     //使用XT2振荡器
     BCSCTL1&=~XT2OFF；         //打开XT2振荡器
     do
     {
           IFG1 &= ~OFIFG；    // 清除振荡器失效标志
           for (iq0 = 0xFF；iq0 > 0；iq0--)； // 延时，等待XT2起振
     }
     while ((IFG1 & OFIFG) != 0)；   // 判断XT2与否起振

     BCSCTL2 =SELM_2+SELS；    //选取MCLK、SMCLK为XT2

     //如下填充顾客代码，对各种模块、中断、外围设备等进行初始化

     _EINT()；//打开全局中断控制，若不需要打开，可以屏蔽本句
}

/*****************************************************************************
端口2中断函数
******************************************************************************/
#pragma vector=PORT2_VECTOR
__interrupt void Port2()
{
     //如下为参照解决程序，不使用端口应当删除其对于中断源判断。
     if((P2IFG&BIT0) == BIT0)
     {
           //解决P2IN.0中断
           P2IFG &= ~BIT0；//清除中断标志
           //如下填充顾客代码

     }
     else if((P2IFG&BIT1) ==BIT1)
     {
           //解决P2IN.1中断
           P2IFG &= ~BIT1；//清除中断标志
           //如下填充顾客代码

     }
     else if((P2IFG&BIT2) ==BIT2)
     {
           //解决P2IN.2中断
           P2IFG &= ~BIT2；//清除中断标志
           //如下填充顾客代码

     }
     else if((P2IFG&BIT3) ==BIT3)
     {
           //解决P2IN.3中断
           P2IFG &= ~BIT3；//清除中断标志
           //如下填充顾客代码

     }
     else if((P2IFG&BIT4) ==BIT4)
     {
           //解决P2IN.4中断
           P2IFG &= ~BIT4；//清除中断标志
           //如下填充顾客代码

     }
     else if((P2IFG&BIT5) ==BIT5)
     {
           //解决P2IN.5中断
           P2IFG &= ~BIT5；//清除中断标志
           //如下填充顾客代码

     }
     else if((P2IFG&BIT6) ==BIT6)
     {
           //解决P2IN.6中断
           P2IFG &= ~BIT6；//清除中断标志
           //如下填充顾客代码

     }
     else
     {
           //解决P2IN.7中断
           P2IFG &= ~BIT7；//清除中断标志
           //如下填充顾客代码

     }

     LPM3_EXIT；//退出中断后退出低功耗模式。若退出中断后要保存低功耗模式，将本句屏蔽
}

/*****************************************************************************
USART1发送中断函数
******************************************************************************/
#pragma vector=USART1TX_VECTOR
__interrupt void Usart1Tx()
{
     //如下填充顾客代码

     LPM3_EXIT；//退出中断后退出低功耗模式。若退出中断后要保存低功耗模式，将本句屏蔽
}

/*****************************************************************************
USART1接受中断函数
******************************************************************************/
#pragma vector=USART1RX_VECTOR
__interrupt void Ustra1Rx()
{
     //如下填充顾客代码

     LPM3_EXIT；//退出中断后退出低功耗模式。若退出中断后要保存低功耗模式，将本句屏蔽
}

/*****************************************************************************
端口1中断函数
多中断中断源：P1IFG.0~P1IFG7
进入中断后应一方面判断中断源，退出中断前应清除中断标志，否则将再次引起中断
******************************************************************************/
#pragma vector=PORT1_VECTOR
__interrupt void Port1()
{
     //如下为参照解决程序，不使用端口应当删除其对于中断源判断。
     if((P1IFG&BIT0) == BIT0)
     {
           //解决P1IN.0中断
           P1IFG &= ~BIT0；//清除中断标志
           //如下填充顾客代码

     }
     else if((P1IFG&BIT1) ==BIT1)
     {
           //解决P1IN.1中断
           P1IFG &= ~BIT1；//清除中断标志
           //如下填充顾客代码

     }
     else if((P1IFG&BIT2) ==BIT2)
     {
           //解决P1IN.2中断
           P1IFG &= ~BIT2；//清除中断标志
           //如下填充顾客代码

     }
     else if((P1IFG&BIT3) ==BIT3)
     {
           //解决P1IN.3中断
           P1IFG &= ~BIT3；//清除中断标志
           //如下填充顾客代码

     }
     else if((P1IFG&BIT4) ==BIT4)
     {
           //解决P1IN.4中断
           P1IFG &= ~BIT4；//清除中断标志
           //如下填充顾客代码

     }
     else if((P1IFG&BIT5) ==BIT5)
     {
           //解决P1IN.5中断
           P1IFG &= ~BIT5；//清除中断标志
           //如下填充顾客代码

     }
     else if((P1IFG&BIT6) ==BIT6)
     {
           //解决P1IN.6中断
           P1IFG &= ~BIT6；//清除中断标志
           //如下填充顾客代码

     }
     else
     {
           //解决P1IN.7中断
           P1IFG &= ~BIT7；//清除中断标志
           //如下填充顾客代码

     }

     LPM3_EXIT；//退出中断后退出低功耗模式。若退出中断后要保存低功耗模式，将本句屏蔽
}

/*****************************************************************************
定期器A中断函数
多中断中断源：CC1~2 TA
******************************************************************************/
#pragma vector=TIMERA1_VECTOR
__interrupt void TimerA1()
{
     //如下为参照解决程序，不使用中断源应当删除
     switch (__even_in_range(TAIV，10))
     {
     case 2:
           //捕获/比较1中断
           //如下填充顾客代码

           break;
     case 4:
           //捕获/比较2中断
           //如下填充顾客代码

           break;
     case 10:
           //TAIFG定期器溢出中断
           //如下填充顾客代码

           break;
     }

     LPM3_EXIT；//退出中断后退出低功耗模式。若退出中断后要保存低功耗模式，将本句屏蔽
}

/*****************************************************************************
定期器A中断函数
中断源：CC0
******************************************************************************/
#pragma vector=TIMERA0_VECTOR
__interrupt void TimerA0()
{
     //如下填充顾客代码

     LPM3_EXIT；//退出中断后退出低功耗模式。若退出中断后要保存低功耗模式，将本句屏蔽
}

/*****************************************************************************
AD转换器中断函数
多中断源：摸拟0~7、VeREF+、VREF-/VeREF-、（AVcc-AVss）/2
没有解决ADC12TOV和ADC12OV中断标志
******************************************************************************/
#pragma vector=ADC_VECTOR
__interrupt void Adc()
{
     //如下为参照解决程序，不使用中断源应当删除
     if((ADC12IFG&BIT0)==BIT0)
     {
           //通道0
           //如下填充顾客代码

     }
     else if((ADC12IFG&BIT1)==BIT1)
     {
           //通道1
           //如下填充顾客代码

     }
     else if((ADC12IFG&BIT2)==BIT2)
     {
           //通道2
           //如下填充顾客代码

     }
     else if((ADC12IFG&BIT3)==BIT3)
     {
           //通道3
           //如下填充顾客代码

     }
     else if((ADC12IFG&BIT4)==BIT4)
     {
           //通道4
           //如下填充顾客代码

     }
     else if((ADC12IFG&BIT5)==BIT5)
     {
           //通道5
           //如下填充顾客代码

     }
     else if((ADC12IFG&BIT6)==BIT6)
     {
           //通道6
           //如下填充顾客代码

     }
     else if((ADC12IFG&BIT7)==BIT7)
     {
           //通道7
           //如下填充顾客代码

     }
     else if((ADC12IFG&BIT8)==BIT8)
     {
           //VeREF+
           //如下填充顾客代码

     }
     else if((ADC12IFG&BIT9)==BIT9)
     {
           //VREF-/VeREF-
           //如下填充顾客代码

     }
     else if((ADC12IFG&BITA)==BITA)
     {
           //温度
           //如下填充顾客代码

     }
     else if((ADC12IFG&BITB)==BITB)
     {
           //（AVcc-AVss）/2
           //如下填充顾客代码

     }

     LPM3_EXIT；//退出中断后退出低功耗模式。若退出中断后要保存低功耗模式，将本句屏蔽
}

/*****************************************************************************
USART0发送中断函数
******************************************************************************/
#pragma vector=USART0TX_VECTOR
__interrupt void Usart0Tx()
{
     //如下填充顾客代码

     LPM3_EXIT；//退出中断后退出低功耗模式。若退出中断后要保存低功耗模式，将本句屏蔽
}

/*****************************************************************************
USART0接受中断函数
******************************************************************************/
#pragma vector=USART0RX_VECTOR
__interrupt void Usart0Rx()
{
     //如下填充顾客代码

     LPM3_EXIT；//退出中断后退出低功耗模式。若退出中断后要保存低功耗模式，将本句屏蔽
}

/*****************************************************************************
看门狗定期器中断函数
******************************************************************************/
#pragma vector=WDT_VECTOR
__interrupt void WatchDog()
{
     //如下填充顾客代码

     LPM3_EXIT；//退出中断后退出低功耗模式。若退出中断后要保存低功耗模式，将本句屏蔽
}

/*****************************************************************************
比较器A中断函数
******************************************************************************/
#pragma vector=COMPARATORA_VECTOR
__interrupt void ComparatorA()
{
     //如下填充顾客代码

     LPM3_EXIT；//退出中断后退出低功耗模式。若退出中断后要保存低功耗模式，将本句屏蔽
}

/*****************************************************************************
定期器B中断函数
多中断源：CC1~6 TB
******************************************************************************/
#pragma vector=TIMERB1_VECTOR
__interrupt void TimerB1()
{
     //如下为参照解决程序，不使用中断源应当删除
     switch (__even_in_range(TBIV，14))
     {
     case 2:
           //捕获/比较1中断
           //如下填充顾客代码

           break;
     case 4:
           //捕获/比较2中断
           //如下填充顾客代码

           break;
     case 6:
           //捕获/比较3中断
           //如下填充顾客代码

           break;
     case 8:
           //捕获/比较4中断
           //如下填充顾客代码

           break;
     case 10:
           //捕获/比较5中断
           //如下填充顾客代码

           break;
     case 12:
           //捕获/比较6中断
           //如下填充顾客代码

           break;
     case 14:
           //TBIFG定期器溢出中断
           //如下填充顾客代码

           break;
     }

     LPM3_EXIT；//退出中断后退出低功耗模式。若退出中断后要保存低功耗模式，将本句屏蔽
}

/*****************************************************************************
定期器B中断函数
中断源：CC0
******************************************************************************/
#pragma vector=TIMERB0_VECTOR
__interrupt void TimerB0()
{
     //如下填充顾客代码

     LPM3_EXIT；//退出中断后退出低功耗模式。若退出中断后要保存低功耗模式，将本句屏蔽
}

/*****************************************************************************
不可屏蔽中断函数
******************************************************************************/
#pragma vector=NMI_VECTOR
__interrupt void Nmi()
{
     //如下为参照解决程序，不使用中断源应当删除
     if((IFG1&OFIFG)==OFIFG)
     {
           //振荡器失效
           IFG1 &= ~OFIFG;
           //如下填充顾客代码

     }
     else if((IFG1&NMIIFG)==NMIIFG)
     {
           //RST/NMI不可屏蔽中断
           IFG1 &= ~NMIIFG;
           //如下填充顾客代码

     }
     else //if((FCTL3&ACCVIFG)==ACCVIFG)
     {
           //存储器非法访问
           FCTL3 &= ~ACCVIFG;
           //如下填充顾客代码

     }

     LPM3_EXIT；//退出中断后退出低功耗模式。若退出中断后要保存低功耗模式，将本句屏蔽
}

/*****************************************************************************
基本定期器中断函数
******************************************************************************/
#pragma vector=BASICTIMER_VECTOR
__interrupt void BasTimer()
{
     //如下填充顾客代码

     LPM3_EXIT；//退出中断后退出低功耗模式。若退出中断后要保存低功耗模式，将本句屏蔽
}
