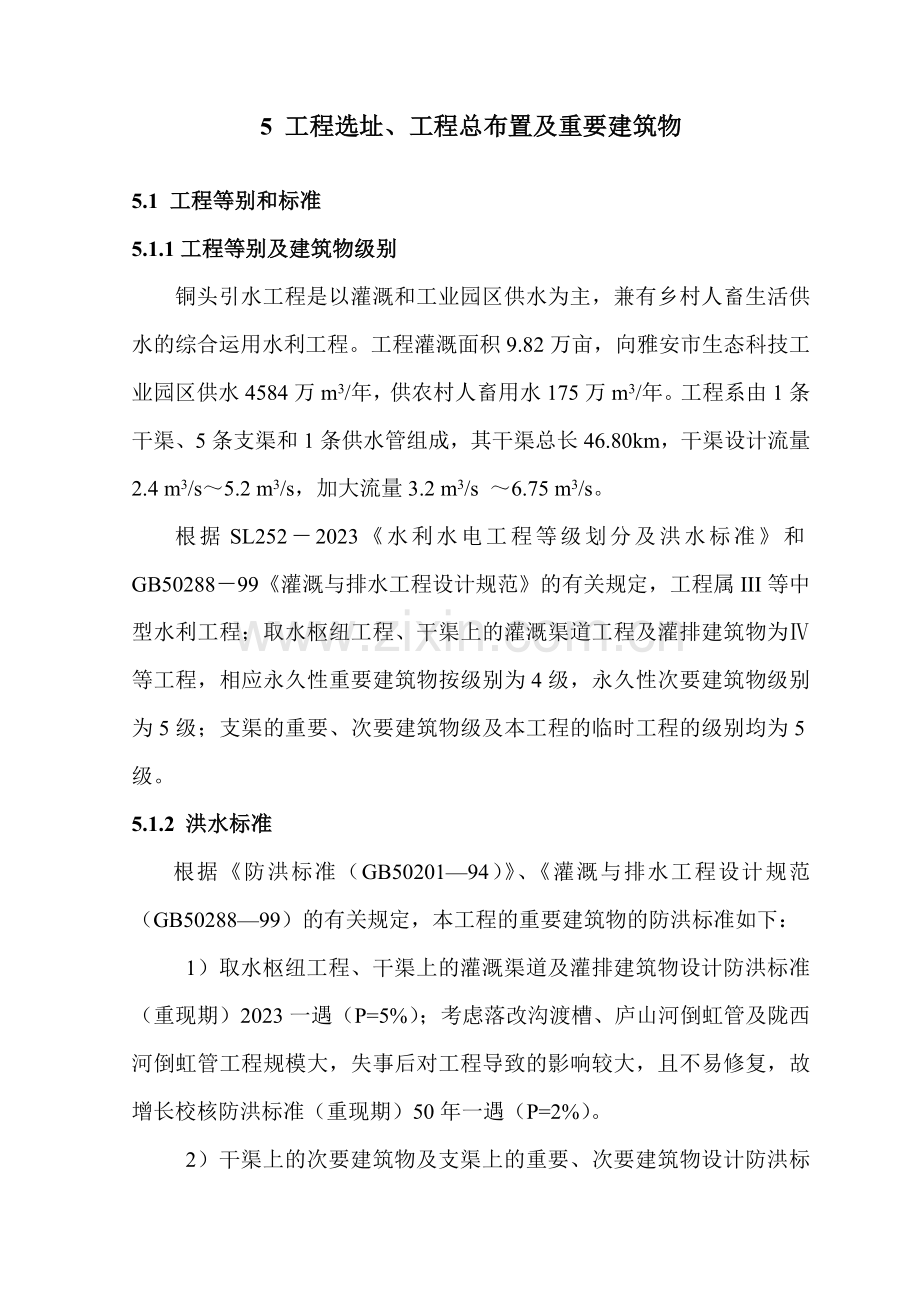

5 工程选址、工程总布置及重要建筑物
5.1 工程等别和标准
5.1.1工程等别及建筑物级别
铜头引水工程是以灌溉和工业园区供水为主，兼有乡村人畜生活供水的综合运用水利工程。工程灌溉面积9.82万亩，向雅安市生态科技工业园区供水4584万m3/年，供农村人畜用水175万m3/年。工程系由1条干渠、5条支渠和1条供水管组成，其干渠总长46.80km，干渠设计流量2.4 m3/s～5.2 m3/s，加大流量3.2 m3/s ～6.75 m3/s。
根据SL252－2023《水利水电工程等级划分及洪水标准》和GB50288－99《灌溉与排水工程设计规范》的有关规定，工程属III等中型水利工程；取水枢纽工程、干渠上的灌溉渠道工程及灌排建筑物为Ⅳ等工程，相应永久性重要建筑物按级别为4级，永久性次要建筑物级别为5级；支渠的重要、次要建筑物级及本工程的临时工程的级别均为5级。
5.1.2 洪水标准
根据《防洪标准（GB50201—94）》、《灌溉与排水工程设计规范（GB50288—99）的有关规定，本工程的重要建筑物的防洪标准如下：
1）取水枢纽工程、干渠上的灌溉渠道及灌排建筑物设计防洪标准（重现期）2023一遇（P=5%）；考虑落改沟渡槽、庐山河倒虹管及陇西河倒虹管工程规模大，失事后对工程导致的影响较大，且不易修复，故增长校核防洪标准（重现期）50年一遇（P=2%）。

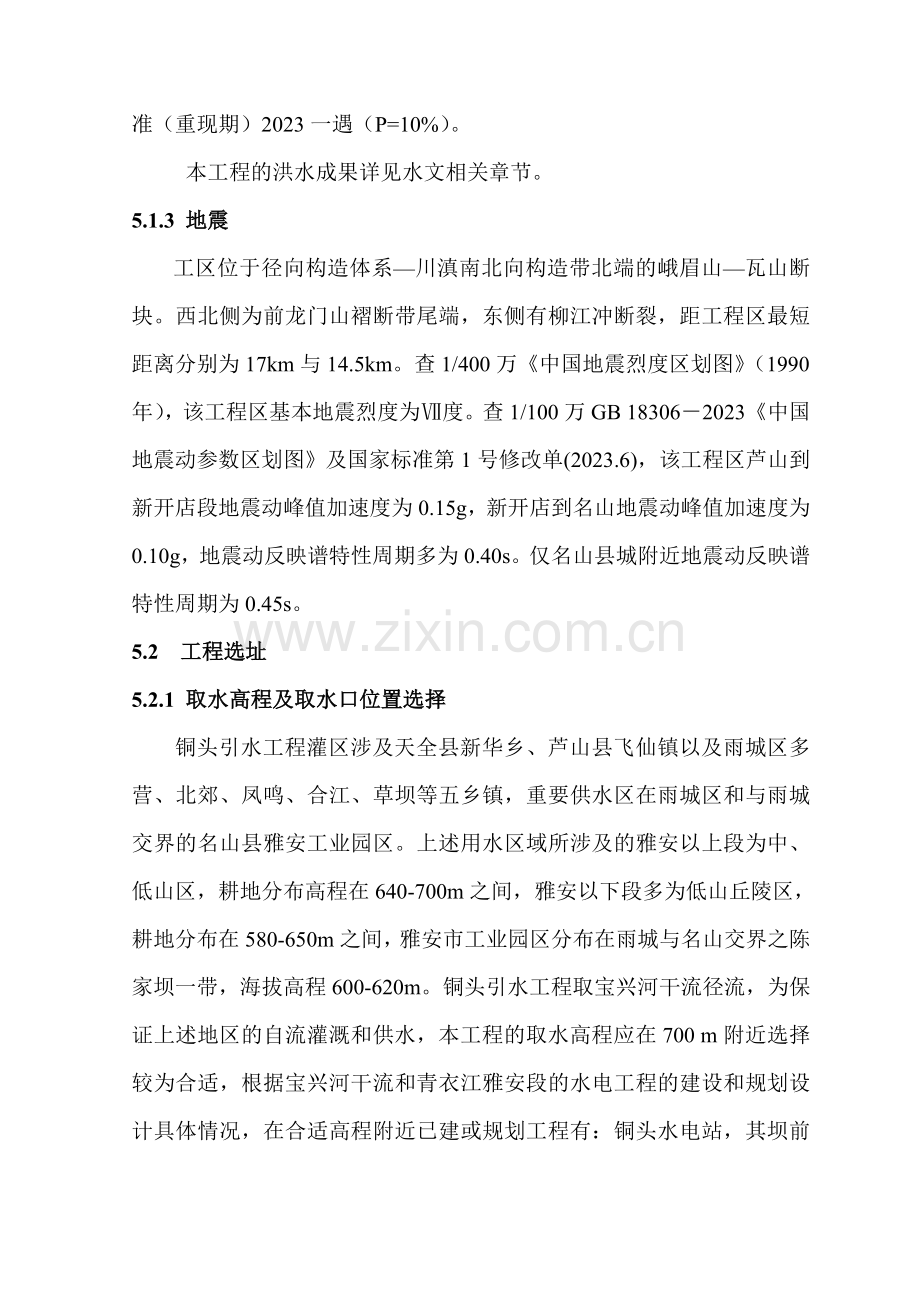

2）干渠上的次要建筑物及支渠上的重要、次要建筑物设计防洪标准（重现期）2023一遇（P=10%）。
本工程的洪水成果详见水文相关章节。
5.1.3 地震
工区位于径向构造体系—川滇南北向构造带北端的峨眉山—瓦山断块。西北侧为前龙门山褶断带尾端，东侧有柳江冲断裂，距工程区最短距离分别为17km与14.5km。查1/400万《中国地震烈度区划图》（1990年），该工程区基本地震烈度为Ⅶ度。查1/100万GB 18306－2023《中国地震动参数区划图》及国家标准第1号修改单(2023.6)，该工程区芦山到新开店段地震动峰值加速度为0.15g，新开店到名山地震动峰值加速度为0.10g，地震动反映谱特性周期多为0.40s。仅名山县城附近地震动反映谱特性周期为0.45s。
5.2 工程选址
5.2.1 取水高程及取水口位置选择
铜头引水工程灌区涉及天全县新华乡、芦山县飞仙镇以及雨城区多营、北郊、凤鸣、合江、草坝等五乡镇，重要供水区在雨城区和与雨城交界的名山县雅安工业园区。上述用水区域所涉及的雅安以上段为中、低山区，耕地分布高程在640-700m之间，雅安以下段多为低山丘陵区，耕地分布在580-650m之间，雅安市工业园区分布在雨城与名山交界之陈家坝一带，海拔高程600-620m。铜头引水工程取宝兴河干流径流，为保证上述地区的自流灌溉和供水，本工程的取水高程应在700 m附近选择较为合适，根据宝兴河干流和青衣江雅安段的水电工程的建设和规划设计具体情况，在合适高程附近已建或规划工程有：铜头水电站，其坝前正常蓄水位758 m，灵关河水电站，坝前正常蓄水位670 m，飞仙关水电站（坝前正常蓄水位625 m，雨城水电站，坝前正常蓄水为598m。上述水位能满足本工程取水需要的只有铜头水电站库区和灵关河水电站库区，若在铜头水电站库区取水，将增长引水线路长约5km，投资增长较大，且铜头电站拦河坝为已建高拱坝，在坝前取水将对拦河坝的安全运营导致较大的影响，且施工不便，因此放弃该方案，选择在灵关河水电站坝前（铜头电站尾水）取水。灵关河水电站工程目前已完毕可研阶段设计并取得主管部门的审批，其拦河坝正常水为670.00m，因此选择该在该处取水，取水口正常水位拟定位670.00m，该方案不仅能满足向用水区域自流供水，同时也是引水线路最短的方案，因此本阶段维持规划推荐的取水口位置方案。
5.2.2 引水线路选择
（一）工程线路总体布置方案选择
本工程的取水口位置为芦山境内思延乡铜头场铜头电站尾水出口下游的右岸，在灵关河电站拦河坝坝前取水。灌区涉及天全县新华乡、芦山县飞仙镇以及雨城区多营、北郊、凤鸣、合江、草坝等五乡镇，重要供水区在雨城区和与雨城交界的名山县雅安工业园区。根据取水口位置、高程和用水区位置高程结合工程区的地形地质条件，经反复比选，拟定以下两个总体布置方案供选择。
方案一：绕线方案
该方案引水线路顺地形等高线布置，即在铜头电站尾水灵关河电站坝前取水，经沉砂池、隧洞穿王家岗，渡槽过洛改沟，经河茂岗隧洞至白家店上游、倒虹管跨越芦山河，隧洞穿大坪上、经黄家沟渡槽、八桥沟明渠、杜家沟渡槽、隧洞穿车家湾、经李家沟渡槽，隧洞穿白家沟，渡槽过白家沟后，隧洞穿李家湾、经龙池沟渡槽、隧洞穿石板上至飞仙关渡槽，隧洞穿关刀石、狮子地、大深溪、同心桥至黄家沟，渡槽跨黄家沟，隧洞穿观音岩至多营镇黄泥岗，出口经黄泥岗明渠、大岗岭隧洞至高台上，再经桐子湾明渠、五云村沟渡槽、宋家院子明渠、陆王沟渡槽及明渠至朱家嘴，进入熊家山隧洞，顺成雅高速右侧于黄家沟出口后接黄家沟渡槽、明暗渠至桥楼子，由桥楼子渡槽、关山上隧洞引水至宋家沟，渡槽过宋家沟后，隧洞穿张家湾至陇西河右岸卢家岗一带，以倒虹管跨陇西河，经郑家坝接马家坪隧洞，引水穿觅槽沟渡槽，经高家岗隧洞、丁家湾渡槽、丁家湾隧洞至剪刀坪，剪刀坪采用明渠引水，接何家沟隧洞、何家沟渡槽引水至文家沟渡槽，再明暗渠引水至杨家湾，以隧洞穿蒙山南麓至金鸡关出口的关材沟，采用倒虹管过成雅高速公路和318国道至金鸡桥，洞穿石栗至园木沟后，再以明渠方式经高家沟渡槽、瓦窑坪渡槽、大元渡槽，隧洞穿青岗后，经明渠绕秦飞庙、河口湾至赵家沟接赵家沟倒虹管，明渠经狮子顶至凤鸣，以倒虹管方式跨越凤鸣场，再以明渠方式经杨家山穿隧洞至巴豆湾，经水碾沟明渠、以渡槽方式跨施家沟，最后以隧洞穿敖家山至李家湾后分草坝合江支渠。该方案引水线路干渠总长46.80KM。线路布置详见图“”
方案二：长隧洞短绕线方案
该方案采用裁弯取直长隧洞和明渠、旁山隧洞、暗渠、倒虹管及渡槽等方式布置干渠引水线路，该方案取水口至黄家沟渡槽末渠线完全与方案一相同，黄家沟渡槽末采用长隧洞裁弯取直至陇西河右岸卢家岗一带，之后与方案一完全相同，该方案最长隧洞长隧洞长11.21Km，引水线路干渠总长38.55Km。
方案比较：
方案一干渠引水线路较方案二长8.25Km，投资、占地较方案二多，但其优点是施工方便，工期较短而易于实现，可完全控制规划灌区灌面，并能最大限度地满足引水线路沿线的用水规定。
方案二优点为引水线路较短、工程占地较少；缺陷为隧洞长11.21Km，由于受地形条件限制，无法设立施工支洞，隧洞施工单头掘进长度为5.6 Km，由于隧洞断面较小，使施工通风、出渣难度很大，施工工期长达100个月或更长，工程施工难度太大而不易实现；同时方案二不能控灌飞仙、多营灌区，控制灌面较方案一少1.67万亩，综上所述，方案二的施工难度太大，工期较长而放弃，设计推荐方案一为本阶段工程线路总体布置方案。
（二）推荐方案干渠线路选择
根据本工程的特点和工程区的地形、地质条件，经现场勘测后认为，该引水工程在中山区以隧洞引水为主，在隧洞的进出口布置支渠的进口比较恰当；在平坝丘陵区以明渠引水为主，这样运用引水灌溉；同时在本工程的渠线选择时，应少占耕地、尽量避开工矿公司、民房、电力及通讯线路等原则，对推荐方案线路选择分段描述如下：
1）芦山河左岸下麻柳林到飞仙关段（8+967~14+700），渠线通过段大多处在顺层坡段，若采用明渠，施工开挖容易引起较大范围的岩层顺层滑动，对工程不利，所以推荐隧洞+渡槽方案，局部采用明渠引水方案。
2）飞仙关到高台上段（14+700~22+470），该段山高坡陡，山坡坡度大多都大于60°，不宜于布置渠道，在大深溪一带尚有一较大滑坡，对工程不利，因此仍然推荐隧洞+渡槽方案，局部采用渠道引水方案。
3）桥楼子到郑家坝段（28+500~30+480），在踏勘时也考虑过渠道方案，但发现渠道要通过雅安化工厂的炸药库，只得改为隧洞+渡槽方案。
4）关材沟至金鸡桥段（36+698～38+382），由于有成雅高速公路和国道318线相隔，采用明渠、隧洞、渡槽均不具有地形、地质条件，为避免工程对高速公路及国道318线的影响，采用倒虹管（埋管）从高公路下穿涵洞及318国道下穿过方案。
5）干渠金鸡桥到园木沟段（38+382~38+724）渠道方案是经王家湾绕线，经踏勘发现，绕线渠道要通过很多农户，牵涉的较多的居民搬迁问题，遂改为隧洞方案，隧洞直接引到园木沟。
6）干渠杨家山到干渠末端（44+348~47+179）渠道绕线方案是从北面经由老鹰沟到徐家湾，再从靳家沟南面隧洞引水到草坝，但绕线干渠将增长3km多，且增长了渡槽的长度，加大了程量。经研究推荐了直接从杨家山隧洞到巴豆湾，顺山渠道到水碾沟，再由隧洞引水至草坝方案。
5.3 工程布置和重要建筑物
5.3.1 工程总体布置
铜头引水工程由取水工程和渠系工程两大部份组成。
取水工程涉及进水闸以及沉砂池。取水工程位于青衣江支流宝兴河上，在铜头电站尾水出口处灵关河电站坝前布置进水闸，进水闸取水入沉砂池沉淀后进入干渠。
根据铜头引水工程灌区地形条件及灌面分布特点，渠系由1条干渠和5条支渠组成，分别通过天全县新华乡、芦山县飞仙镇，以及雨城区多营镇、北郊乡、凤鸣乡、草坝镇、合江镇。干渠总长46799.48m，渠系工程涉及明渠、暗渠、渡槽、隧洞及倒虹管等建筑物。
5.3.2 重要建筑物选择比较
铜头引水工程重要建筑物为进水闸、沉砂池、明渠、暗渠、隧洞、渡槽以及倒虹管等。取水口设计流量为6.75 m3/s，干渠渠首设计流量为5.2m3/s。渠线干渠全长46799.48m，其中明渠25 段，共计10897.75m；暗渠15处，共1347.12m；隧洞隧洞22处，共30018.97m；倒虹管倒虹管5处，共3518.13m；渡槽20座，共1017.51m。
在本阶段对跨芦山河、陇西河、赵家沟及凤鸣几条大河（沟）建筑物进行了渡槽和倒虹管两个方案同精度的比较，其中跨芦山河和陇西河渡槽方案又进行了排架支撑渡槽和拱架支撑渡槽两个方案的比较，经比较，采用上述几种型式技术上均可行，相应的投资对比表如下：
跨河（沟）建筑物比较表
表5-1 单位：万元
渠线方案
渠线位置
渡槽
倒虹管
倒虹管与渡槽最大差价
排架支撑
拱架支撑
两者差价
跨芦山河
1325.87
1286.11
39.77
1196.98
89.13
跨陇西河
694.71
650.21
44.50
610.48
39.73
跨赵家沟
214.37
120.00
94.37
凤鸣河
577.89
485.91
91.98
由上表可以看出，渡槽方案拱架支撑比排架支撑经济，可和倒虹管方案比较，倒虹管方案比渡槽各方案都经济，且倒虹管方案施工方便安全，因此本阶段跨以上几条大河（沟）渠线推荐倒虹管方案。
5.4 工程设计
5.4.1 取水工程
本工程取水口位于青衣江宝兴河干流上，在铜头电站尾水出口处灵关河电站坝前布置进水闸，进水闸取水入沉砂池沉淀后进入干渠。
取水工程由拦砂坎、拦污栅、进水闸、引水渠、沉砂池及明渠等组成。
（一）进水闸：
进水闸设计引用流量为6.75 m3 /s，设计取水位为670.00，进水室底板高程668.00m，闸台顶高程677.00，闸室段长7米，为平板闸门，孔口尺寸b×h=2.0m×2.0m。
取水口前设一拦砂坎，拦砂坎为宽顶堰，长10米，堰顶高出闸底板1 m，坎顶高程669.00m。进口前沿设一孔拦污栅，倾角为80度。
（二）沉砂池和明渠
沉沙池紧靠进水闸，其设计流量6.75m3/s，根据渠道在最小流量下不产生淤积情况拟定沉砂池设计沉砂粒径，渠道在最小流量时流速均大于1m/s，通过计算粒径为0.25毫米的泥砂输入渠道中时，渠道的临界不淤流速为0.6 m/s，小于渠道设计最小流速，因此拟定沉砂池设计沉砂粒径 ≥0.25毫米。以此计算沉砂池工作水深为4.8米，池厢长72.0米，净宽5.4米，池内设计水位为669.80米，最高水位为670.25米， 设计淤积深度1.2米，设计泥沙沉淀率>80%，池厢底纵坡0.01，设计冲沙平均水深0.96米，设计冲沙流速3.606m/s，设计冲沙单宽流量4.15m3/s/ m，池末设立孔口尺寸为1.8×1.8米的冲沙闸一孔。
沉沙池外边墙上布置侧溢堰，侧堰长 47.00米，堰顶高程为669.85米，设计最大溢流量为21.11m3/s，溢流水深为0.4米。
沉沙池后接明渠长235米，明渠底宽2.2米，净高2.2米，纵坡1/1000。沉砂池出口设节制闸，孔口尺寸b×h=2.0m×1.9m。
取水工程结构图详见附图《铜引可研—水工1—1~3/3》
5.4.2 渠系工程
（一） 渠系总体布置
铜头引水工程渠系共有1条干渠，北郊右支渠、北郊左支渠、凤鸣支渠、合江支渠、草坝支渠等5条支渠，至名山工业园区供水管路一条，到雅安水厂应急备用分水闸一处。干渠渠线总长46799.48m，其中明渠长10879.75m，占渠道总长的23.26%；暗渠总长1347.12m，占2.88%；隧洞长30018.967m，占64.15%；渡槽总长1017.52m，占2.17%；倒虹管3518.133 m，占7.53%。
取水口引水通过沉砂池后引渠接1号隧洞（隧洞进口处桩号为渠0+000.000m），沿宝兴河右岸布置，穿越王家岗、落改沟、河茂岗等直到桩号渠14+612.46m处用倒虹管（芦山河倒虹管桩号14+612.46m~14+632.46m）穿过芦山河；从渠14+632.46m开始渠线沿芦山河左岸布置，穿越大坪上、黄家沟、八桥沟、杜家沟、车家沟、白家沟、李家湾、龙池沟、石板上、飞仙关、大唐沟、黄泥岗、大岗岭、桐子湾、五云村、税关上、宋家院子、陆王沟等到达朱家嘴（渠24+629.08m）；朱家嘴（渠24+629.08m）以后渠线穿越熊家山、黄家湾、桥楼子、关山上、宋家沟、张家湾等到渠29+974.69m用倒虹管穿越陇西河（陇西河倒虹管桩号29+974.69m~30+267.86m），其间在渠26+388m处设雅安水厂应急备用分水闸一处、在27+800m处分出北郊右支渠、在30+742处分出北郊左支渠。渠30+267.86后渠线穿过马家坪、笕槽沟、高家岗、丁家湾、剪刀坪、何家沟、文家沟到杨叉岗隧洞（洞末桩号36+400.160）。渠线穿越杨叉岗隧洞后到关才沟，在关才沟处用埋管穿越成雅高速公路、二级道路等交通设施，直至金鸡桥后升起（渠36+400.16~38+096.23），然后渠线穿越园木沟、在渠38+468.27处分出工业园区供水管分水口；再经高家沟、何家湾、瓦窑坪、水井湾、大元、秦飞庙、河口湾等到达渠42+269.74处通过倒虹管跨越赵家沟（渠42+269.74~42+448.85），后接明渠穿越狮子顶到达渠42+801.23处，以倒虹管跨越凤鸣场（渠42+801.23~43+462.86），在凤鸣倒虹管后明渠段渠43+467.86处分出凤鸣支渠，然后干渠穿越杨家山、水碾沟、李家湾，在渠46+799.48到达主干渠末端，在主干渠末端分出草坝支渠与合江支渠。
渠线干渠全长46799.48m，取水口水位为670.00m，底板高程668.00m。干渠上有明渠25 段，共计10897.75m；暗渠15处，共1347.12m；隧洞隧洞22处，共30018.97m；倒虹管倒虹管5处，共3518.13m；渡槽20座，共1017.51m。
雅安水厂应急备用分水闸与熊家山隧洞支洞共用，在干渠桩号26+388处分水，引用流量0.8 m3/s，为雅安市饮用水应急备用水源，全长205.6m。
北郊右支渠在桥楼子渡槽后干渠桩号27+917.86m处分水，渠首水位650.207m，底板高程648.86m，设计流量0.15m3/s，加大流量0.2m3/s，长2370m，支渠断面采用砼U型槽。
北郊左支渠在笕槽沟渡槽后干渠桩号30+763.72m处分水，渠首水位647.156m，底板高程645.809m，设计流量0.13m3/s，加大流量0.18m3/s，长2250m，支渠断面采用砼U型槽。
工业园区供水管路在干渠桩号38+409.09处分水后，用埋管引水至名山县工业园区，管道长2382.597m，设计流量1.5m3/s，采用PE100管，管径0.9m，起端水位634.888m，底板高程633.688m。出口断面底板高程为594.800，水头损失为16.24米。
凤鸣支渠在干渠43+462.86处分水，全长5000m。渠首水位628.577m，底板高程627.537M，设计流量0.25 m3/s，加大流量0.34 m3/s。分水后接坡降为1/1500的明渠。
合江支渠在主干渠末段即46+799.48处分水，全长6000m。渠首水位626.353m，底板高程625.37m，设计流量1.1 m3/s，加大流量1.4 m3/s。分水后接坡降为1/1500的梯形断面明渠。
草坝支渠在主干渠末段即46+799.48处分水，全长8000m。渠首水位626.353m，底板高程625.37m，设计流量1.0 m3/s，加大流量1.3 m3/s。分水后接坡降为1/1500的梯形断面明渠。
渠道及建筑物分布情况表见表5-2。
铜头引水工程渠道及建筑物分布情况表
表5-2
渠道名称
渠线总长
明渠长
暗渠长
隧洞长
（m/座）
渡槽长
（m/座）
倒虹管长
（m/座）
干渠
46799.48
10897.75
1347.12
30018.967/22
1017.51/20
3518.133/5
雅安水厂支渠
205.6

205.6

北郊右支渠
2370
2370

北郊左支渠
2250
2250

工业园区支渠
2382.597（埋管）

2382.597（埋管）
凤鸣支渠
5000
5000

合江支渠
6000
6000

草坝支渠
8000
8000

合 计
73125.08
34517.75
1347.12
30018.967
1017.51
3518.133/5
渠系平面布置及详见附图《铜引可研—水工总—1/4》。
（二）渠系纵断面设计
铜头引水工程基本沿宝兴河右岸及芦山河左岸布置，渠系高程670.00m以下，整个灌区以自流方式灌溉，干渠渠道比降为1/2023、1/1500，建筑物比降1/1500，渠道纵断面成果见渠道水位推算表。
渠道纵剖面布置详见附图《铜引可研—水工2—1~13/22》。

铜头引水工程干渠渠道水位推算表
表5-3
桩 号
建筑物
位置名称
长度
（m）
建筑形式
Q设
（m3/s）
比降
（i）
糙率
（n）
设计流速
（m/s）
设计水深
（m）
设计底宽
（m）
出口渠底高程
（m）
设计水面高程
（m）
渠顶高程
（m）
00+000.000

669.5

05+356.590
王家岗隧洞
5356.59
城门洞型
5.2
1/1500
0.015
1.346
1.546
2.50
664.383
665.929
667.442
05+425.240
洛改沟渡槽
68.65
矩形
5.2
1/1500
0.015
1.41
1.47
2.50
664.413
665.883
666.313
05+763.470
湾头明渠
338.23
梯形
5.15
1/2023
0.015
1.23
1.34
1.8
664.374
665.714
666.274
08.284.750
河茂岗隧洞
2521.28
城门洞型
5.15
1/1500
0.015
1.343
1.535
2.5
662.498
664.033
665.557
08+972.903
芦山河倒虹管
688.153
倒虹管
5.15

0.012
1.639

660.350
662.326

10+405.240
大坪上隧洞
1432.337
城门洞型
5.10
1/1500
0.015
1.34
1.525
2.5
659.846
661.371
662.905
10+440.240
黄家沟渡槽
35
矩形
5.10
1/1500
0.015
1.40
1.45
2.5
659.898
661.348
661.788
11+076.770
八桥沟明渠
636.53
梯形
5.10
1/2023
0.015
1.23
1.33
1.8
659.700
661.030
661.600
11+096.770
杜家沟渡槽
20
矩形
5.10
1/1500
0.015
1.40
1.45
2.5
659.566
661.016
661.456
12+486.520
车家湾隧洞
1389.75
城门洞型
5.10
1/1500
0.015
1.34
1.525
2.5
658.565
660.090
661.624
12+509.520
白家沟渡槽
23
矩形
4.95
1/1500
0.015
1.40
1.412
2.5
658.662
660.074
660.487
12+538.450
白家沟明渠
28.93
矩形
4.95
1/1500
0.015
1.21
1.31
1.8
658.745
660.055
660.945
13+377.090
李家湾隧洞
838.64
城门洞型
4.95
1/1500
0.015
1.33
1.568
2.4
657.928
659.496
660.949
13+407.090
龙池沟暗涵
30
拱涵
4.95
1/1500
0.015
1.33
1.56
2.4
657.916
659.476
660.606
14+612.460
石板上隧洞
1205.37
城门洞型
4.95
1/1500
0.015
1.33
1.568
2.4
657.104
658.672
660.125
14+632.460
飞仙关渡槽
20
矩形
4.95
1/1500
0.015
1.40
1.412
2.5
657.247
658.659
659.072
18+800.790
飞仙关1号隧洞
4168.51
城门洞型
4.95
1/1500
0.015
1.33
1.568
2.4
654.312
655.880
657.333
18+826.920
大塘沟明渠
25.95
矩形
4.95
1/1500
0.015
1.21
1.31
1.8
654.553
655.863
656.753
18+864.920
大塘沟渡槽
38
矩形
4.65
1/1500
0.015
1.40
1.412
2.5
654.425
655.837
656.250
18+958.040
大塘沟暗涵
93.12
盖板涵
4.65
1/1500
0.015
1.31
1.55
2.3
654.225
655.775
656.425
20+596.230
飞仙关2号洞
1638.19
城门洞型
4.65
1/1500
0.015
1.306
1.55
2.3
653.133
654.683
656.115
20+733.440
黄泥岗暗涵
137.21
拱涵
4.65
1/1500
0.015
1.31
1.55
2.3
653.042
654.592
655.702
20+954.500
黄泥岗明渠
221.06
梯形
4.65
1/2023
0.015
1.20
1.30
1.7
653.181
654.481
655.081
22+136.120
大岗岭隧洞
1181.62
城门洞型
4.65
1/1500
0.015
1.306
1.55
2.3
652.143
653.693
655.125
22+383.390
桐子湾1号明渠
247.27
梯形
4.65
1/2023
0.015
1.20
1.30
1.7
652.270
653.570
654.190
22+443.280
桐子湾1号暗涵
59.89
盖板涵
4.65
1/1500
0.015
1.31
1.55
2.3
651.980
653.530
654.180
22+998.840
桐子湾2号明渠
555.56
梯形
4.65
1/1500
0.015
1.20
1.30
1.7
651.952
653.252
653.852
23+008.730
桐子湾2号暗涵
9.89
盖板涵
4.65
1/1500
0.015
1.31
1.55
2.3
651.696
653.246
653.896
23+032.730
五云村沟渡槽
24
矩形
4.65
1/1500
0.015
1.38
1.347
2.5
651.883
653.230
653.633
23+333.160
五云村沟明渠
300.43
梯形
4.65
1/2023
0.015
1.20
1.30
1.7
651.779
653.079
653.679
23+441.780
五云村沟暗涵
108.62
拱涵
4.65
1/1500
0.015
1.31
1.55
2.3
651.457
653.007
654.117
23+512.780
税关上渡槽
71
矩形
4.65
1/1500
0.015
1.38
1.347
2.5
651.613
652.960
653.363
24+042.960
宋家院子明渠
530.18
梯形
4.65
1/2023
0.015
1.20
1.30
1.7
651.394
652.694
653.294
24+054.960
宋家院子暗涵
12
盖板涵
4.65
1/1500
0.015
1.31
1.55
2.3
651.136
652.686
653.336
24+098.960
陆王沟渡槽
44
矩形
4.65
1/1500
0.015
1.38
1.347
2.5
651.310
652.657
653.060
24+487.620
陆王沟暗涵
388.66
拱涵
4.65
1/1500
0.015
1.31
1.55
2.3
650.848
652.398
653.508
24+629.080
陆王沟明渠
141.46
梯形
4.65
1/2023
0.015
1.20
1.30
1.7
651.027
652.327
652.927
27+348.340
熊家山隧洞
2719.26
城门洞型
4.40
1/1500
0.015
1.285
1.558
2.2
648.956
650.514
651.900
27+405.840
黄家湾渡槽
57.5
矩形
4.40
1/1500
0.015
1.36
1.347
2.4
649.129
650.476
650.879
27+837.860
黄家湾明渠
432.02
梯形
4.40
1/2023
0.015
1.19
1.27
1.7
648.990
650.260
650.790
27+917.860
桥楼子渡槽
80
矩形
4.40
1/1500
0.015
1.36
1.347
2.4
648.860
650.207
650.610
27+968.640
关山上暗涵
50.78
盖板涵
4.40
1/1500
0.015
1.28
1.56
2.2
648.613
650.173
650.813
29+079.760
关山上隧洞
1111.12
城门洞型
4.40
1/1500
0.015
1.285
1.558
2.2
647.874
649.432
650.818
29+97.260
宋家沟渡槽
17.5
矩形
4.40
1/1500
0.015
1.36
1.347
2.4
648.074
649.421
649.764
29+125.760
张家湾暗涵
28.5
盖板涵
4.40
1/1500
0.015
1.28
1.56
2.2
647.842
649.402
650.042
29+974.690
张家湾隧洞
848.93
城门洞型
4.40
1/1500
0.015
1.285
1.558
2.2
657.278
648.836
650.222
30+267.860
陇西河倒虹管
293.17
倒虹管
1.40

0.012

644.900
647.487

30+742.220
马家坪隧洞
474.36
城门洞型
4.40
1/1500
0.015
1.285
1.558
2.2
645.613
647.171
648.557
30+763.720
笕槽沟渡槽
21.5
矩形
4.40
1/1500
0.015
1.36
1.347
2.4
645.809
647.156
647.499
31+347.580
高家岗隧洞
583.86
城门洞型
4.15
1/1500
0.015
1.263
1.565
2.1
645.202
646.767
648.108
31+358.080
丁家湾渡槽
10.5
矩形
4.15
1/1500
0.015
1.34
1.346
2.3
645.414
646.760
647.064
31+657.950
丁家湾隧洞
299.87
城门洞型
4.15
1/1500
0.015
1.263
1.565
2.1
644.995
646.560
647.901
32+559.400
剪刀坪明渠
901.45
梯形
4.15
1/2023
0.015
1.17
1.25
1.6
644.860
646.110
646.660
32+764.250
何家沟隧洞
204.85
城门洞型
4.15
1/1500
0.015
1.263
1.565
2.1
644.408
645.973
647.314
32+809.750
何家沟渡槽
45.5
矩形
4.15
1/1500
0.015
1.34
1.346
2.3
644.597
645.943
646.247
32+976.620
文家沟隧洞
166.87
城门洞型
4.15
1/1500
0.015
1.263
1.565
2.1
644.266
645.831
647.172
33+057.120
文家沟渡槽
80.5
矩形
4.15
1/1500
0.015
1.34
1.346
2.3
644.432
645.778
646.082
33+822.670
杨家湾明渠
765.55
梯形
4.15
1/2023
0.015
1.17
1.25
1.6
644.145
645.395
645.945
36+400.160
杨叉岗隧洞
2577.49
城门洞型
4.15
1/1500
0.015
1.263
1.565
2.1
642.112
643.677
645.018
38+096.23
关材沟埋管
1696.07
埋管
3.9

627.88/633.597
635.097
636.767
38+409.09
圆木沟隧洞
312.86
城门洞型
3.9
1/1500
0.015
1.25
1.5
2.1
633.388
634.888
636.558
38+462.67
圆木沟暗涵1
53.58
城门洞型
3.9
1/1500
0.015
1.26
1.2
2.6
633.652
634.852
635.722
38+522.86
圆木沟明渠
60.19
梯形
2.7
1/1500
0.015
1.17
1.04
1.2
633.772
634.812
635.312
38+557.44
圆木沟暗涵2
34.58
城门洞型
2.7
1/1500
0.015
1.15
1.08
2.2
633.709
634.789
635.569
38+748.76
高家沟明渠
191.32
梯形
2.7
1/1500
0.015
1.17
1.04
1.2
633.621
634.661
635.161
38+837.11
高家沟渡槽
88.35
渡槽
2.7
1/1500
0.015
1.15
1.08
2.2
633.522
634.602
635.092
39+061.80
何家湾明渠
224.69
梯形
2.7
1/1500
0.015
1.17
1.04
1.2
633.412
634.452
634.952
39+204.44
何家湾暗涵
142.64
暗涵
2.7
1/1500
0.015
1.15
1.08
2.2
633.277
634.357
635.137
39+545.93
何家湾明渠
341.49
明渠
2.7
1/1500
0.015
1.17
1.04
1.2
633.089
634.129
634.629
39+577.60
瓦窑坪暗涵
31.67
暗涵
2.7
1/1500
0.015
1.15
1.08
2.2
633.028
634.108
634.888
39+643.34
瓦窑坪明渠
65.74
明渠
2.7
1/1500
0.015
1.17
1.04
1.2
633.024
634.064
634.564
39+761.38
瓦窑坪渡槽
118.04
渡槽
2.7
1/1500
0.015
1.15
1.08
2.2
632.905
633.985
634.475
39+983
