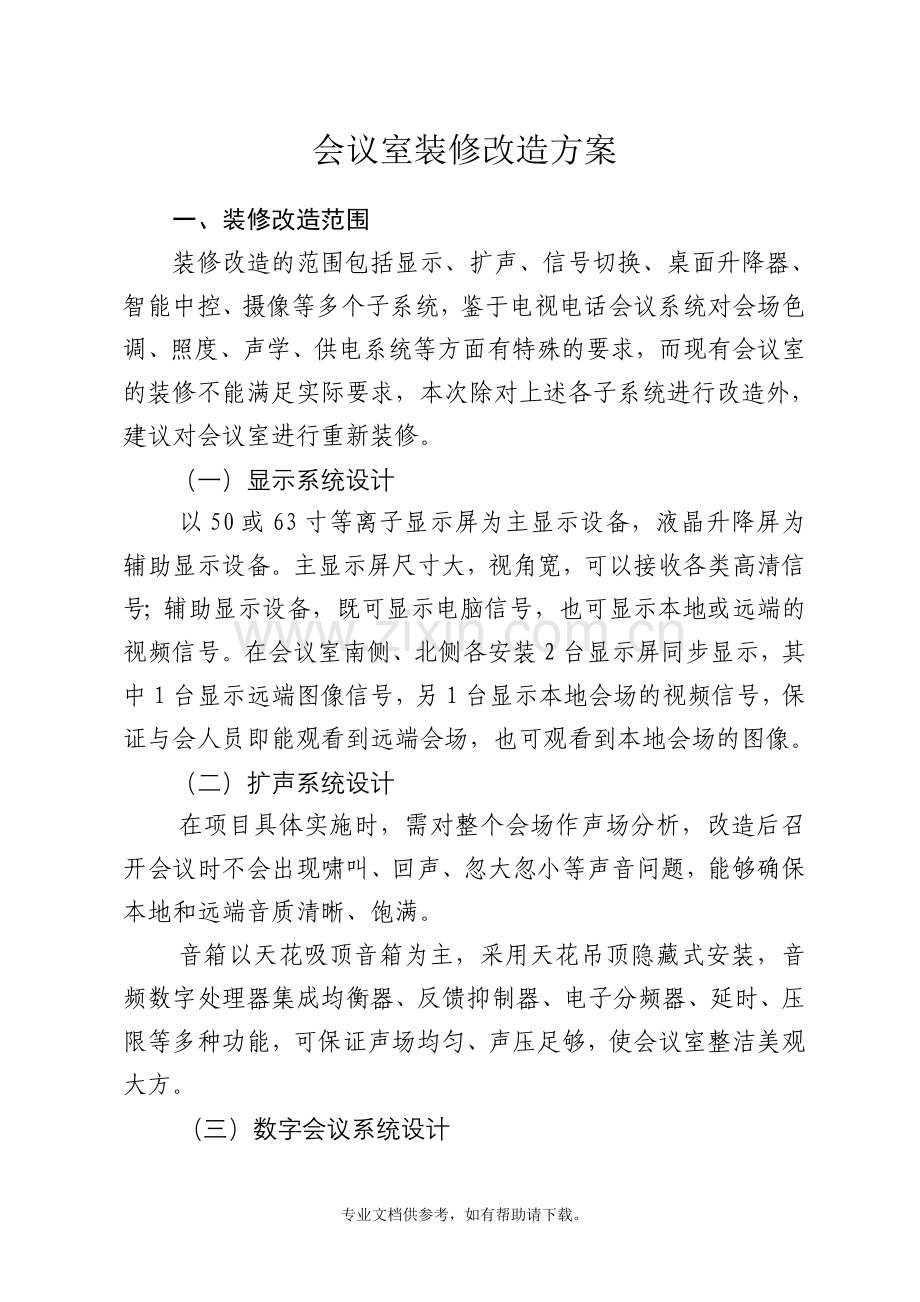

1、会议室装修改造方案一、装修改造范围装修改造的范围包括显示、扩声、信号切换、桌面升降器、智能中控、摄像等多个子系统,鉴于电视电话会议系统对会场色调、照度、声学、供电系统等方面有特殊的要求,而现有会议室的装修不能满足实际要求,本次除对上述各子系统进行改造外,建议对会议室进行重新装修。(一)显示系统设计以50或63寸等离子显示屏为主显示设备,液晶升降屏为辅助显示设备。主显示屏尺寸大,视角宽,可以接收各类高清信号;辅助显示设备,既可显示电脑信号,也可显示本地或远端的视频信号。在会议室南侧、北侧各安装2台显示屏同步显示,其中1台显示远端图像信号,另1台显示本地会场的视频信号,保证与会人员即能观看到远端会
2、场,也可观看到本地会场的图像。(二)扩声系统设计在项目具体实施时,需对整个会场作声场分析,改造后召开会议时不会出现啸叫、回声、忽大忽小等声音问题,能够确保本地和远端音质清晰、饱满。音箱以天花吸顶音箱为主,采用天花吊顶隐藏式安装,音频数字处理器集成均衡器、反馈抑制器、电子分频器、延时、压限等多种功能,可保证声场均匀、声压足够,使会议室整洁美观大方。(三)数字会议系统设计数字会议话筒采用四个拾音点、超窄指向、拾音距离远的设备,以满足与会人员各种坐姿情况下能充分拾音,同时不会受到旁边声音的干扰。话筒底座采用桌面嵌入式,上面安装话筒短杆,不仅外观美观大方,而且牢固可靠,不会造成话筒掉落、移动等问题。在
3、进行视频会议时,不会遮挡被摄像人员的面部,在进行会场摄像时,也不会影响整个会场的全景。(四)信号处理系统设计采用高频带宽、低阻抗产品,保证各类高清信号的实时传输,在满足当前使用的前提下,充分预留备用接口,以满足后期系统的扩容。(五)智能中控系统设计根据不同会议模式,预先定制各类操作界面,通过对触摸屏操作便能实现与智能中控设备联动,使各类会议模式间的切换更便捷化、智能化。(六)摄像系统设计安装3台高清摄像机,其中2台摄像机用于与会议话筒进行联动,用户按下话筒开关时,摄像机会自动跟踪到发言者的座位,同时摄像机采用中控与控制键盘双控方式,操作人员可根据需要,对摄像机进行巡航、特写、变焦等操作;另1台
4、摄像机采用宽角度摄像方式,对整个会议室进行全景摄像,以满足会场多视角的需求。摄像机可实现高清和标清信号同时输出,满足不同会议方式下对信号标准的要求,避免了转换的环节,实现无缝切换。(七)装修色调设计会场内的装饰、景物以及桌椅的色调,应尽量避免使用“白色”、“黑色”之类的色调,这两种颜色将产生“反光”及“夺光”的不良效应。墙壁四周应设计为浅色调,桌椅颜色也不宜过深,摄像背景不宜挂画、摆放盆景等。(八)会场照度设计会议室应避免采用自然光源,而采用人工光源,所以会议室的窗户应设计深色窗帘遮挡。会议室照明统一选择冷光源三基色灯,顶部中央部分采用柔性灯光膜,照度充足、均匀,满足摄像要求。(九)声学设计为保证声绝源与吸声效果,室内考虑铺设木地板或塑胶地板,天花板、四周墙壁采用吸声材料装潢,墙面装饰选用吸音板、软包等方式,窗户和门要考虑隔音效果,避免采用铝塑板、玻璃等强反射材料。(十)供电系统设计为保证会议室供电系统的安全可靠,减少因电源带来的电气串扰,会议室将采用分路供电系统,一路作为会议室照明用电;另一路作为整个终端设备、控制室设备的供电。控制室、会议室内设备需通过接地汇流排线引接到大楼接地系统。专业文档供参考,如有帮助请下载。
