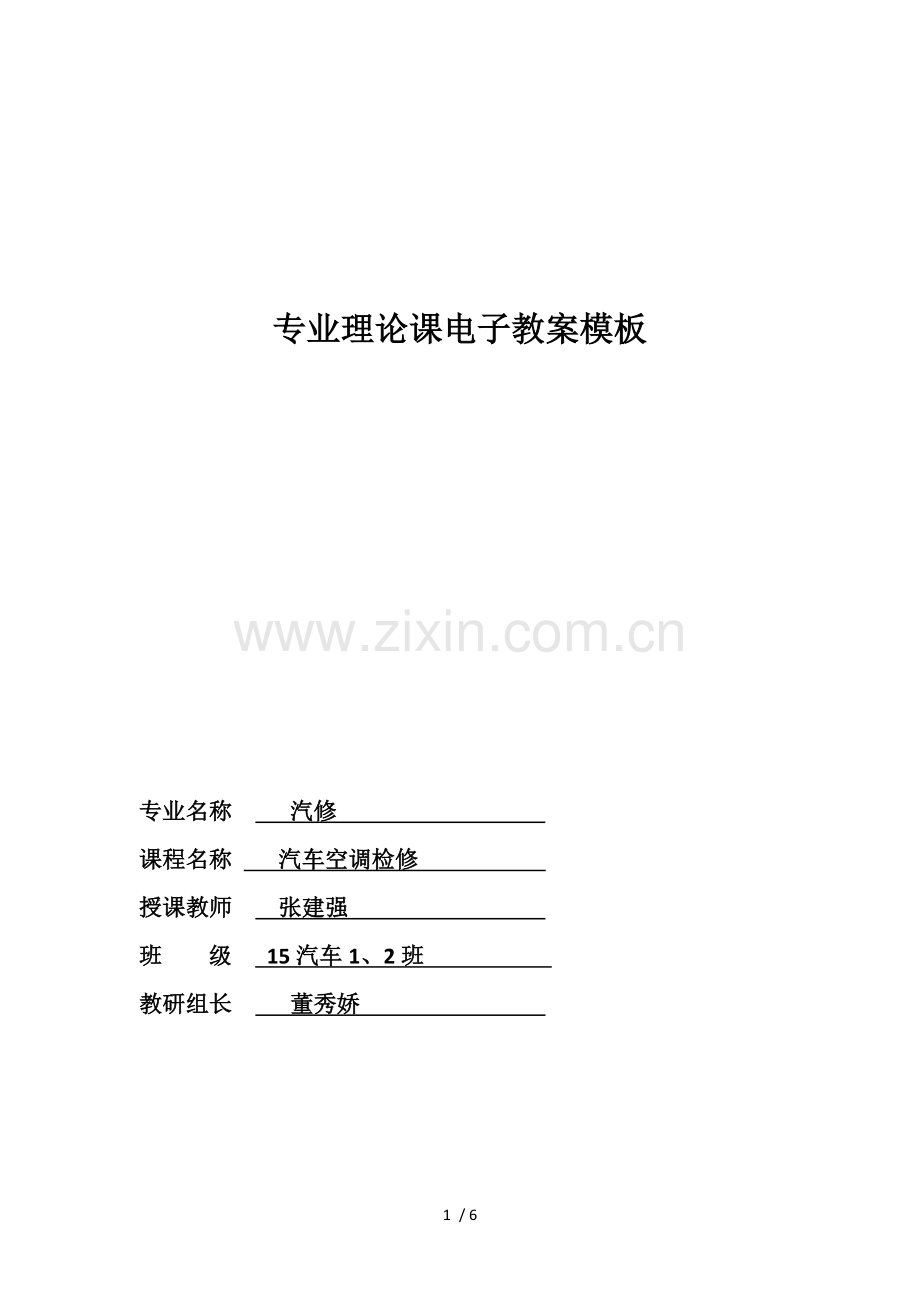

专业理论课电子教案模板

专业名称 汽修
课程名称 汽车空调检修
授课教师 张建强
班 级 15汽车1、2班
教研组长 董秀娇

课 题
储液干燥器及液气分离器
教学目标
1.知识目标：通过本节内容的学习，知道储液罐和液气分离器的结构与工作特点及安装要求。
2.能力目标：通过实验进一步知道储液罐或液气分离器的安装位置与整体拆装更换步骤，安装要求。

教学重点
教学重点：掌握储液罐和液气分离器的结构与工作特点及安装要求。
教学难点
液气分离器与储液器的工作特点区别

教学方法
与手段

启发式
讲授

课 型
新

授课时间
周次
3
节次
2
日期
10.19

专业
汽修
授课教师
张建强
授课班级
汽修1、2班
板书设计

活动6：储液干燥器及液气分离器
一、储液罐
1．储液罐的结构与作用
2．储液干燥器的工作过程
二、液气分离器
1．液气分离器结构与作用
2．液气分离器工作原理
三、液气分离器与储液器的区别
四、储液罐或液气分离器的更换

教学环节及内容
教学策略
方法
组织实施
一、组织教学
老师：上课
学生：起立
学生：老师好
老师：同学们好
老师：坐下
二、复习与导入
通过回忆循环离合器制冷系统的工作过程，逐渐导入储液罐和液气分离器的作用。
三、新授
活动6：储液干燥器及液气分离器
压缩机转速的变化将使系统中制冷剂流量发生变化；封闭的管路系统，使得实际的制冷剂流量又是固定的。
一、储液罐
储液罐在系统中的安装位置如图2-64所示。

储液罐的作用如下：
储液：具备能储存系统工质总量1/3左右的容积。
干燥:一块100cm3的XH-7分子筛在65℃时，能吸收多于100滴水。
过滤:能过滤因制造和维修而带入的微量碎屑、尘土等杂质，避免引起制冷剂流动阻塞。
液气分离 ：当冷凝器工作不良时，进入储液罐的制冷剂可能含有气态成份。为保证流出的制冷剂都为液态，储液罐必须具备液气分离功能。

在储液罐顶部通常还设有视液观察玻璃，通过它可观察系统制冷剂的流动状况，并判别制冷剂量的多少及是否受到污染。
二、液气分离器
对于孔管系统采用一种名为积累器的储液器，它安装在蒸发器与压缩机之间的管路上，如图2-68所示。又名液气分离器。

1．液气分离器结构与作用
液气分离器的结构如图2-69所示，罐内除有干燥剂、过滤器之外，

2．液气分离器工作原理
制冷剂从顶部进入容器后，撞击塑料杯，未蒸发的液态制冷剂将沉入容器底部，在顶部的气态制冷剂被引出管吸向压缩机，U形管底部的小孔，允许少量冷冻油流回压缩机，以保证压缩机工作时润滑的需要。此小孔也会有少量的制冷剂流回压缩机，由于在到达压缩机之前的低压管路中少量制冷剂会汽化完毕，所以不合引起“液击”。
三、液气分离器与储液器的区别
1．液气分离器装在制冷系统的低压区而储液罐装在系统的高压区。
2．液气分离器内留下液态制冷剂，这些制冷剂在容器内慢慢蒸发，离开的则是气态制冷剂，这样容器就起到液气分离作用；并且由于储液品种主要是气体，所以容积较大。
3．储液器内留下的是多余的制冷剂，以调节运行需要。
4．吸气储液器的优点：
①保证压缩机只能吸入气态制冷剂，不会发生液击现象。
②能减少压缩机排气脉冲，使系统工作更平稳。
③在制冷剂不足的情况下，能维持一定量的润滑油回流，从而提高系统对制冷剂漏失的容忍度。
四、储液罐或液气分离器的更换
桑塔纳3000型轿车空调储液干燥器，安装在发动机舱左前方的下部，如图2-70所示。

首先拔下高低压开关连接插头，(箭头A)，拆下冷凝器来的管路接口，(箭头B)并封住管口，
为了保证储液干燥器的液气分离的效果，要求储液罐垂直安装，倾斜度不要大于15°，并要安装在通风冷却好、远离热源、人眼容易看到的部位。
四、巩固练习
一、储液罐
1．储液罐的结构与作用
2．储液干燥器的工作过程
二、液气分离器
1．液气分离器结构与作用
2．液气分离器工作原理
三、液气分离器与储液器的区别
四、储液罐或液气分离器的更换
五、 布置作业
1. 储液罐的主要作用是什么？
2. 液气分离器的主要作用是什么？
3. 液气分离器与储液器的在结构和功能上的主要区别有哪些？
4. 液气分离器与储液罐在安装时要注意些什么？

教
学
反
思
仔细寻找储液罐或液气分离器在汽车上空调中的位置，比较储液罐与液气分离器的安装区别。
