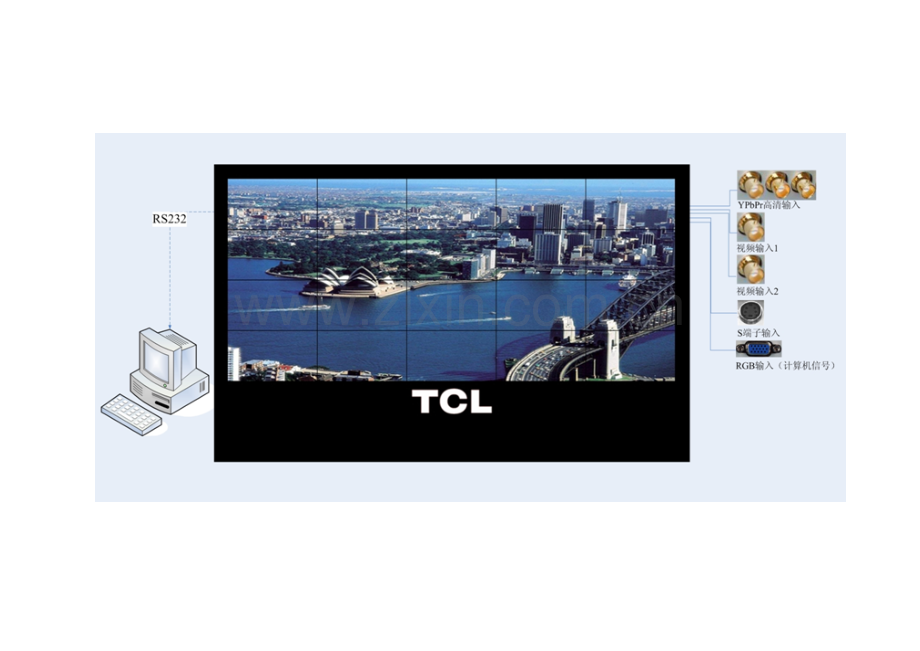

TCL液晶大屏幕拼接系统技术方案TCL新技术（惠州）有限公司目 录1液晶大屏幕拼接系统概述22设计依据22.1设计标准22.2设计与安装规范33设计原则44设计理念64.1新技术导向64.2系统合理性与经济性并重65TCL液晶大屏幕特点85.1TCL大屏幕液晶拼接单元特点85.2TCL大屏幕拼接控制系统特点106系统设计126.1系统组成部分126.2大屏幕外观尺寸126.3系统体系架构126.4系统功能描述156.5系统可靠性标准166.6系统环境要求166.7安装指导、调试176.8系统培训177售后服务体系177.1售后服务范围177.2售后服务承诺18附录：191 液晶大屏幕拼接系统概述在当今大屏幕显示领域，产品种类繁多，技术日新月异。随着液晶显示技术的飞速发展，具有轻薄、耗电量低、无辐射危险、平面直角显示、影像稳定不闪烁以及能够做到超大尺寸等优势的液晶显示设备以其卓越的性能和极高的性价比在安防市场领域迅速得到业界和最终用户的广泛认可。TCL公司开发的基于DID液晶拼接单元的液晶大屏幕拼接系统具有世界领先水平，它集高清晰度数码显示技术、拼接技术、多屏图像处理技术等应用为一体，可以实现对计算机图像和视频图像信息的综合显示，是一套功能完善、技术先进的信息发布、显示、管理、控制系统。TCL液晶大屏幕拼接系统采用高亮度、高对比度、高分辨率、高清晰度、高寿命、超高可靠性、低功耗、技术先进的DID液晶拼接单元，支持几乎所有的视频及计算机信号，控制过程高度智能化并能长期稳定的运行，能够充分满足调度监控、生产、信息处理等各种需要，被广泛应用于军队、公安、政府、电信、交通、银行、教育等各种机构和各种行业。随着大家液晶大屏幕拼接系统的认识更近一步加深，其普及应用也必将更加广泛。2 设计依据对大屏幕系统方案的设计，我们始终坚持高起点、高标准、严要求，结合TCL公司多年来积累的系统设计和工程实施经验，遵循科学合理的设计原则、设计标准和设计规范，突出先进性、适用性和经济性，且具有一定的超前性，确保系统建成后达到国际一流水平。2.1 设计标准所有设计均符合ISO（国际标准化组织）、IEC （国际电工委员会）、ITU-T（国际电信联盟）、IEEE（电气和电子工程师协会）、GB（国家标准委员会）等标准EIA/TIA568EIA/TIA569EIA/TIA-TSB36/40；IEEE802.3 10BASE-T；IEEE802.5 Token Ring；工业标准及国际商务建筑布线标准；ISO/IEC JTCI/SC25/VVG3; XT005-95通信局(站)电源系统总技术要求(暂行规定)中有关集中监控的内容；电网综1997472号文通信电源、机房空调集中监控管理系统(暂行规定)。GBJ 232-82电气装置安装工程施工及验收规范:第十七篇:电气设备交接试验标准篇 1983.5.；BG6510-8530MHZ1GHZ声音和电视信号的电缆分配系统；GB 84通信网技术标准汇编 1989.10.；GB 50252-94工业安装工程质量检验评定统一标准 1994.12.；JGJ/T 16-92民用建筑电气设计规范；GB50045-95高层民用建筑设计防火规范；GBJ42-81工业企业通讯设计规范；GBJ115-87工业企业通信接地设计规范；GB50174-93电子计算机机房设计规范；GB/T5465-1996电气设备用图形符号；GB/T50169电气装置安装工程接地装置、施工及验收规范；GBF232-92电气装置安装工程施工及验收规范；GB2887-89计算机场地技术条件；GJB 1649-1993电子产品防静电放电控制大纲；GJB 3007-1997防静电工作区技术要求等国家标准。2.2 设计与安装规范GA/T75-1994 安全防范工程程序与要求；GA/T74-1994 安全防范系统通用图形符号；GA/T70-94 安全防范工程费用概预算编制办法；JGJ/T16-1992 民用建筑电气设计规范；GB50198-1994 民用闭路监控电视系统工程技术规范；GY/T106-1999 有线电视广播系统技术规范；GB50200-1994 有线电视系统工程技术规范；GB242 电工电子产品基本环境试验规程总则；GB2422 电工电子产品基本环境试验规程名词术语；GB2423.l 电工电子产品基本产品试验规程，低温试验方法；GB2421.2 电工电子产品基本环境试验规程，高温试验方法；GB4943 数据处理设备的安全；Lucent SYSTEM结构化布线系统设计总则；建筑与建筑群综合布线工程设计规范；建筑与建筑群综合布线工程施工安装规范。3 设计原则1. 可用性原则大屏幕信息显示系统作为综合性信息显示的的重要场所，系统必须保证实用并切实满足或高于客户的需求。根据客户应用需求的规模和要求，我们将选择最合适的液晶大屏幕拼接单元、配套的内嵌硬件拼接控制模块和外部控制软件环境组成液晶大屏幕拼接系统。配合信号切换，可以选择任一路信号在大屏幕上的显示；满足不同接入信号的组合显示等需求。通过软件或遥控器控制，快速实现输入信号在液晶大屏幕拼接系统的独立显示或大屏显示。2. 先进性原则由于DID液晶拼接单元具备大尺寸、显示质量优异、单位面积成本低、使用寿命长等特点，它已成为最具发展前景的大型显示器件在与DLP、PDP的竞争中也占据越来越大优势。她标志着当今世界的最新显示和处理技术。作为液晶大屏幕拼接系统的显示单元，能够直接输入RGB信号、Video（BNC）信号、YPbPr信号、S-video信号、DVI信号、HDMI信号，还可以通过内置拼接模块进行RGB信号、Video信号、YPbPr信号的拼接显示，若配合矩阵进行信号切换可以实现多路信号的同时输入并可任意选择一路信号在大屏幕上任一单屏的显示。全中文控制界面具有強大的显示控制功能和简易直观的操作界面。通过内置硬件拼接模块实现独特的图像拼接补偿处理的技术组合N N的大屏幕不会导致图像损伤和失真。3. 可靠性原则整个系统可以按照需求全天24小时、一年365天连续工作，所以整个液晶大屏幕拼接系统必须具有高可靠性、高稳定性等特点，以保证系统常年连续正常运行。为了满足大屏幕拼接系统长年连续运行，因而其设计必须遵循可靠性的原则，在系统设计时，关键部位选用了高可靠性设备，对于重要的控制节点采用先进的高新技术来保障。DID液晶大屏拼接单元的可视角度完全达到水平和垂直双方向178度，因此在任何角度都可以保证显示质量。由于特殊的工作原理，DID液晶拼接单元的响应时间极短几乎完全不受外界电磁场的干扰，运行更稳定，从开始使用到数年后的显示都能保持相同的效果。被动发光的特性也使液晶具有高亮度、高对比度、色彩还原性好、画面清晰、无灼伤现象且具有极高的分辨率。这些优点赋予了DID液晶在大屏幕显示领域得天独厚的优势。4. 标准化原则系统在选用控制技术和设备时，符合国际标准，充分利用各种产品的优势，将它们有机地结合起来。也就是说，要求系统的通信环境、硬件环境、软件环境相互间的依赖减至最小，充分发挥自身优势；同时，系统的互联为信息互通和网上控制创造有利条件。5. 经济性原则合理的性价比是系统设计中应当考虑的重要内容。因此，所选用的设备在兼顾良好性能的基础上也要考虑经济性，除考虑系统总体造价外，还应当考虑系统长期运行维护成本。根据我们的经验，以DLP拼接为例每年灯泡等附件更换就费用不菲，导致系统长期运行的总成本攀升。系统运行期间维护费用的降低，将极大的减轻用户在资金上的负担。 6. 可扩充性原则随着网络的发展，系统的扩充是必然的，因而在系统设计时充分考虑未来系统扩充的可行性，在进行扩充时现有设备可得到充分的利用。7. 兼容性原则大屏幕系统项目是一个庞大而复杂的系统，需要实现各种子系统的完美汇接，所以系统的兼容性就显得十分必要。8. 可维护性、可管理性原则我们从用户角度出发，充分考虑到系统设备的安装、配置、操作方便等需求，提供了强大的网络管理手段，合理配置和调整系统负载、监视系统状态、控制系统运行。4 设计理念液晶大屏幕拼接系统由图像显示系统、图像处理系统、信号源切换系统等子系统组成。TCL公司作为专业液晶拼接大屏幕的生产和集成商，针对具体液晶大屏幕拼接系统的需求进行仔细的分析和研究，在满足用户的系统应用需求需求的前提下，结合长期的工程实践经验，可以向用户提供完善的系统方案和工程实施服务。综合考虑系统的技术先进性、可靠性、性能价格比、升级扩展性能等因素，我公司基于高分辨率（DID）液晶拼接单元的大屏幕系统设计方案自始至终体现了以下的设计理念：4.1 新技术导向全数字化是我们推荐系统的一个明显标志，从液晶(DID液晶)单元到控制系统全都是数字化的，标志着当今世界的最新显示和处理技术。我们采用TCL公司出品的DDHD（动态全高清电路）三代电路和具有高分辨率和高亮度的专用DID液晶屏，具有更好的色彩还原和亮度输出性能，以及更长的使用寿命，代表着显示技术技术的最先进水平。目前DID液晶产品已经在世界范围内迅速推广和应用，在国内市场上也已有许多成功的案例。 4.2 系统合理性与经济性并重追求高效、低成本是各行各业逐步走向商业化的必须采取的措施。因此，所选用的设备在兼顾合理的、优良的性能基础上，也要考虑经济性，除考虑系统总体造价外还应考虑长期运行所需的成本。在整个方案的设计过程中，本公司在每一个环节都充分考虑到设备配置的合理性、利用率以及性价比，把用户的投入都用在刀刃上，。我们所推荐的全套系统具有低电耗和免维护特点。有效地降低了系统运行中的维护费用。DID液晶拼接单元耗电低，24小时连续运行无需维护，整机寿命长达50000小时。整套系统运行可大量节省人力费用、电力费用、耗材及维护费用。我们从技术层面论述系统的领先性能。液晶显示原理及构造：液晶是利用液状晶体在电压的作用下发生偏转的原理。由于组成屏幕的液状晶体在同一点上可以显示红、绿、蓝三基色，或者说液晶的一个点是由三个点叠加起来的，它们按照一定的顺序排列，通过电压来刺激这些液状晶体，就可以呈现出不同的颜色，不同比例的搭配可以呈现出千变万化的色彩。液晶本身是不发光的，它靠背光管来发光，因此液晶屏的取决于背光管。由于液晶采用点成像的原因，因此屏幕里面构成的点越多，成像效果越精细，纵横的点数就构成了液晶的分辨率，分辨率越高，效果越好。 优点：高分辨率、厚度薄、重量轻、低功耗、长寿命、无辐射。 拼接单元从技术实现方式主要可分为DLP拼接、PDP拼接、DID液晶拼接等。目前，DLP方式由于其亮度较低、体积大等、使用寿命短、维护费用高等缺陷，在技术上已经落后。PDP拼接方式具有亮度高、对比度高、体积小等优点，但长时间连续使用容易使屏幕灼伤，出现画面色彩失真、暗块等现象。因此，长期以来，等离子技术主要应用于不需要频繁使用和连续运作的应用场合，而不适应于需要连续不间断工作的控制系统的应用。我们采用特殊的材料和工艺，利用最新的科学技术成果并依靠多年的专业技术经验，催生了当今最先进的液晶大屏幕拼接工艺。DID液晶技术采用全数字化处理方式，其核心部件为DID液晶屏，具有高可靠性，高对比度和亮度，色彩还原性好，画面清晰，无灼伤现象，维护简单等特点，长期连续使用不会对单元产生任何损坏，对显示效果没有任何影响。从安装调试完的显示到数年后的显示都能保持相同的显示效果，达到同样的亮度、清晰度、分辨率。该技术已迅速在国内外大量应用，目前已成为大屏幕拼接墙显示系统的主流产品，尤其适用于需要长时间不间断工作的控制室显示系统。大屏幕系统组成单元的选型，是关系到整体大屏幕系统质量水平的关键部分之一。为此，我们向贵方推荐采用DID液晶拼接单元。能充分满足用户长时间连续工作的需要。同时采用专用拼接单元结构保证了整体拼接系统达到高质量、高水平，牢固可靠，不发生变型。模块之间的组合采用简单的“即插即用”模式，使得大屏系统体的显示模块数量可以任意的增加或减少，而不影响系统的显示功能，避免了以往一个控制器只能控制几块屏的限制，具有很强的可扩充性。同时，采用模块化控制结构，视频输入输出采用插卡式结构，日后可根据需要灵活调整。电路中专门采用了色彩优化补偿技术和准确色彩数字控制技术；通过功能全面的控制软件，从硬件和软件两个方面对组合显示屏拥有最高水平的色彩平衡和亮度平衡作出了技术保证。通过遥控器或者软件能够对每个DID液晶拼接单元分别进行图像的对比度、亮度、亮平衡和暗平衡调整，色彩伽玛矫正，色温的选择等。公司专门对操作软件进行了全面的优化，并采用了“所见即所得”的直观式操作方式。友好的用户界面和简洁直观的操作方式使得用户只需接受几小时的培训，便可对此先进的系统进行熟练的操作，真正方便了用户的使用。5 TCL液晶大屏幕特点5.1 TCL大屏幕液晶拼接单元特点采用以DID液晶屏幕为核心技术的一体化单元，系统工作稳定，扩展方便。采用DDHD（动态全高清电路）三代电路和DID液晶屏，单屏物理分辨率为1366x768。模块化技术。单元采用模块化设计，易于检修和板卡更换；仅几分钟就能完成主板的更换；信号和控制电缆及其接口均安装在单元内部，保证显示和控制信号的可靠传递，并且节省维修空间，且不影响屏体外表整洁美观。多路图形信号输入信号： 和2路VIDOE信号输入端口、1路RGB信号输入端口、1路YPb/Pr分量信号输入端口、1路S端子输入端口、1路DVI信号输入接口、1路HDMI信号输入接口 RS-232控制信号输入、输出（接口端子采用RJ45） 拼接模块环通输入输出接口： D-Sub15（female） In*1,D-Sub15（female） Out*1 RGB接口支持分辨率： 1024 x 768; 800 x 600; 640 x 480 视频：包括PAL，NTSC及SECAM在内的全制式信号宽视角：可视角度高达178 (横向和纵向)，DID液晶屏是平板显示设备的典范之作，是真正的纯平显示器，完全无曲率大画面，无变形失真。 亮度均匀，影像稳定不闪烁：亮度高达700 cd/m2由于LCD每一个点在接收到信号后就一直保持那种色彩和亮度，而不像CRT那样需要不断刷新亮点。因此，LCD亮度均匀、画质高而且绝对不会闪烁。 高对比度：高达3000：1的对比度使得画面的层次感更强，更真实。 高刷新频率：能有效解决图像快速运动过程中的拖尾和模糊，增强图像的清晰度和对比度，使画面更清澈，人眼长时间观看也不易疲劳。 高清晰度、高亮度、高色域：清晰度、亮度、色彩饱和度是液晶的三个重要性能指标 稳定运行寿命超长，维护成本低：液晶显示技术是目前最优异的平板显示技术之一，尤其是DID液晶屏，整机有60000小时的使用寿命且长时间工作后图像稳定没任何变化。液晶显示技术没有任何需要定期更换的耗材设备，所以维护、维修成本极低。全自动温控系统：DID液晶拼接单元配备有自动温度控制电路设计，可根据屏幕实际工作温度自动调节散热风扇的散热能力，在保证屏幕工作安静的同时，使DID液晶屏幕始终在最佳工作温度，提高了整机可靠性，有效延长屏幕的使用寿命。 美观的系统屏体结构： DID-LCD拼接单元厚度134.5mm（46寸），130mm（40寸），可以选用机柜和壁挂两种安装方式，适应不同使用场所的应用要求。 环保健康：与传统的背投式（包括CRT背投、LCD背投和DLP等）拼接系统相比，LCD液晶拼接系统发热量小、无辐射、无闪烁、不伤眼、不含有害物质（如铅、汞、镉、铬等），有利于观看者的身体健康，是新一代的环保健康拼接系统，在欧美一些发达国家， LCD拼接系统已取代传统的背投式拼接系统成为主流。工作稳定可靠，故障率低，寿命长，经长时间工作后图像质量（亮度、色彩、拼接等）不会发生明显变化。 TCL公司生产的DID液晶拼接单元，是在ISO9001严格的质量控制体系下生产的，保证每台出厂机器都能达到国际先进水平，符合3C、CE认证。 拼接方式任意选择，单元尺寸灵活，使用场所适应性强：DID-LCD液晶屏可以选择任意拼接（M*N），屏的大小亦有多种选择，40寸（ML40s）、 46寸(ML46s)等多种规格，可以满足不同场所的需要 TCL公司采用一体化DID液晶拼接单元，依靠多年的专业技术经验并采用最新的科学技术成果，通过严格的热度、湿度、强度和几何变形的测试，TCL公司实现了当今最先进的屏幕拼接工艺。采用特殊的材料和结构，屏幕的拼接取得了极佳的效果：把工程施工的因素和适当的温差膨胀系数预留缝隙考虑在内，TCL公司能够保证屏幕和屏幕间的物理拼缝间隙不大于2mm。5.2 TCL大屏幕拼接控制系统特点在大屏幕系统中，大屏幕拼接控制模块作为系统信号处理的核心，在很大程度上决定了整个系统的显示效果，显示质量，操作的灵活性以及可靠性。它可支持多种视频设备的同时接入，如：DVD、摄像机、卫星接收机、机顶盒、电脑、高清播放器。因此，在此方案中，根据技术规范和要求，我们采用了TCL自主开发研制的内置大屏幕拼接控制模块，拼接单元可以直接显示和处理输入的图像，而不需进行信号的数模/模数处理，消除了信号的延时和抖动，保证画面的高质量。5.2.1控制系统概述内嵌的大屏幕拼接控制模块配合高性能的图像处理模块，连接组合成液晶大屏幕拼接系统，可广泛应用于城市交通、电力、电信、公安110以及军事应用等需要图像处理功能的显示控制中心。大屏幕拼接控制模块采用目前最先进的专用高速图像处理芯片， 把视频/RGB/YPbPr信号以标准格式智能环通输出到每一个液晶拼接单元, 处理过程完全硬件化，不需要电脑和启动软件等操作, 非常简便。内嵌大屏幕拼接控制模块采用纯硬件架构，体现出了高度的稳定性，没有操作系统，不会感染任何病毒。采用了多总线并行处理，功能极为强大。TCL内嵌式架构拼接控制系统与外置控制器的性能比较如下表： 产品类型特点 TCL纯硬件拼接（外置） TCL内置拼接嵌入式硬件拼接器 插卡式拼接器（基于PC） CVBS信号拼接 标配 DVI,HDMI信号拼接 定制 定制 RGB信号拼接 可选 S-Video信号拼接 可选 定制 YPbPr信号拼接 定制 可选 定制 拼接图像质量 高 高 较高 低 稳定性 高 高 较高 低 画面显示无延迟现象 轻微延迟 延迟 倍频处理模块 边缘屏蔽技术 窗口透视、窗口叠加、窗口漫游功能 高清底图功能 集成单机参数调整 可视化软件，操作简便 操作难 操作难 控制器集成度 模块 内置 模块 插卡 快速切换拼接与普通模式（双击） 切换信源所需时间 1S 6S 1S 6S 每个单元标配输入信号路数 1路 2路 1路 1路 场景-预设 场景-遥控切换 拼接模块快速启动 5S 1S 10 Min 慢 屏蔽式电路设计，有效防止干扰 任意单元数拼接显示功能 输出格式（VGA分辨率）可选 图像高清显示、无压缩丢失 无软件病毒感染风险 信号环通功能 3C认证产品 性价比 较高 高 较高 低 6 系统设计6.1 系统组成部分TCL液晶拼接单元（内置拼接控制模块（标准配置）、控制软件光盘、RGB环通连接线缆，串口控制信号环通连接线缆（网线）、控制电脑（用户自购任意配置、带RS-232接口）、拼接屏机柜（用户选购）6.2 大屏幕外观尺寸根据用户应用要求，我们选择DID液晶拼接单元作为大屏的拼接单元，结合大屏幕拼接控制模块及相关辅助设备，具体规格如下：34 ,46寸DID液晶大屏幕拼接尺寸：l 组合规模：34共12台46英寸 DID液晶拼接单元l 单屏尺寸：1025.7mm579.8mm134.5mm（宽高深）l 组合尺寸：4102.8mm(宽) 1739.4mm(高)134.5mm（深）l 单元功率250W，共计12个单元。考虑其它辅助设备和适当留有余量估计总功率有3500W，UPS要求3500VA；要求总功率及电流符合大屏幕要求。注：根据多项实际工程实施经验，我们建议组合屏底座高度在80120厘米左右，控制台到大屏幕的观看距离不小于4米。同时，为了方便安装维护，单元后面需要保留净空间60厘米，因此整个DID液晶屏的预留深度约需要0.8米。6.3 系统体系架构一、连接示意图：二、系统设备：DID液晶拼接系统按照3（行）4（列）的阵列排列组合。物理上，整套组合显示屏由模块化、标准化、一体化的单元叠加组成。为了使大屏幕系统实现各种要求的显示功能以及单元显示参数的设置和调整功能，我们选用具有内嵌TCL大屏幕拼接控制模块的拼接单元，它具有高可靠性和长时间连续运行的能力，以及超强的图像处理能力，所有对于系统的操作指令最终均通过任意外部电脑下达给拼接单元完成。 大屏幕拼接系统能够同时显示相同或者不同的画面总数为十二路。 大屏幕拼接系统有12路复合视频信号输入接口，通过软件可实现所有图像的按单元放大、环通、全屏拼接显示。 支持每个拼接单元的VGA,S-video，YPbPr，DVI，HDMI信号输入接口接入对应图像信号单个屏幕显示，通过控制软件可选择信号源显示，但不支持DVI，HDMI信号源放大、环通、全屏拼接。三、系统连接1拼接单元的信号总线连接本方案使用了每台DID液晶拼接单元专用D-Sub15（female）环通输入、输出接口进行环通连接。按照单元内部编码依次从从上一台单元的D-Sub15（female）输出接口连接到下一台单元的D-Sub15（female）输入接口，最后一个单元的D-Sub15（female）输出连接到第一个单元的D-Sub15（female）输入。2.拼接单元的控制总线连接本方案每台拼接单元之间的通信是通过rs232串行通信完成，所采用接口为RJ45接口。按照单元内部编码依次从从上一台单元的rj45输出接口连接到下一台单元的rj45输入接口，最后一个单元的rj45输出接口空余。3输入信号源的连接视频信号源直接连接每个拼接单元的视频输入接口（输入信号数量比较多时用户也可自购视频矩阵，视频矩阵的输出连接拼接单元的视频输入接口），通过控制器配套的集中软件控制，可对显示信号源进行切换显示，也可以使任意任意信号源以屏幕为单位切换，拼接组合。4控制信号的连接控制主机的RS-232串口输出连接到编码为1的大屏幕拼接单元的rj45输入接口，通过控制软件就可以实现对所有拼接单元输入复合视频（BNC）信号的切换、通断、组合拼接、全屏显示的设置和调整；控制软件也可实现在每一个单独的单元上切换该机所接入的其它信号源并本机显示。四、显示模式例举单屏独立显示任意组合显示环通同一信号源显示全部单元拼接显示6.4 系统功能描述本设计方案中所推荐使用的大屏幕系统是专为大型显示中心设计的，该系统针对复杂的计算机网络系统和视频监控系统，采用了强大的内嵌大屏幕拼接控制模块来环通、拼接显示相同或不同的视频信号和RGB信号、YPbPr信号，整套系统主要具有以下的功能及特点：1. 全硬件构架：l 内部总线并行处理，处理功能强大。 l 启动迅速。 l 无病毒感染风险，安全性好。l 集成多种视频信号源种类： RGB/VGA 、复合视频、DVI、S-video、YPbPr输入接口。l 红外遥控器（对屏幕参数进行调整）、RS232 串口控制（环通、拼接控制）。l 可 24x7x365 持续工作。l 由于为纯硬件模块控制，因此图像处理速度快，动态视频清晰流畅，色彩表现力极强。l 可独立对显示单元等多种拼接模式进行调整。l 大屏幕管理软件：简洁的操作界面，强大的功能，灵活强。2. 视频显示功能：l 支持多路视频信号输入，目前可支持电视台视频信号、摄像机、录像机、DVD、VCD等多种信号源的信号输入；l 支持全制式的VIDEO信号输入（PAL、NTSC、SECAM）；l 整个拼接屏系统可被看作整块没有分隔的虚拟屏显示一个大画面，也可每个拼接单元显示相同或者不同的信号。3. 大屏幕系统具有对显示预案的设置和管理功能：l 可对所有输入视频图像信号、计算机图像信号进行显示预案的编辑、管理、存储，在需要的时候直接调用某个显示预案来显示；l 显示预案以文件的方式保存；l 显示预案可以修改、增加、删除、切换、存贮；l 可将大屏幕的显示状态直接保存成显示预案。4. 显示任务的显示模式：l 系统可调用某个显示预案固定显示在屏系统上；l 系统可将多个显示预案按照一定的次序编辑为一组，按照设定的顺序和时间间隔依次对每个预案进行循环显示；l 系统可编辑和保存多个循环显示预案，根据不同的需要，显示不同的预案循环显示。6.5 系统可靠性标准 大屏幕系统支持一天24小时，一年365天连续运行，易于维护，年可用率99.9%。 大屏幕系统所有设备的使用寿命在正常使用并具备一定数量备品备件的条件下，不少于10年。保证在10年内提供相应备品备件，无需一次性购足所有备件。6.6 系统环境要求6.5.1DID液晶系统工作环境要求 环境温度：可在1040，最佳室温保持在2025。 环境湿度：20%90%，最佳室内湿度在40%60%。 环境灰尘：应使房间尽量减少灰尘，保持适度洁净。 环境光线：可用自然光，但应该避免室外阳光的直射。 地面要求：平整，坚固。 电源要求：220V/5060Hz15% 接地电阻：=300Kg/平米。 大屏幕背后预留不小于0.80米空间。 间保证清洁、通畅、通风良好。 房间温度15-30度，湿度20-85%。6.7 安装指导、调试1、 安装指导、调试公司有经验丰富的专业人员可电话、email或现场进行安装指导和调试。在调试过程中，我公司技术人员将严格按照技术方案的要求和产品出厂技术说明进行科学的调试。如有特殊情况必须对部分方案进行更改，须与我司协商解决。我司将确保系统调试完成后系统功能与方案一致。如因不可抗拒力或需求方人为原因需要进行延时，双方须协商解决。2、 调试合格标准对硬件设备，将以TCL使用说明所规定的标准为标准。对于需要TCL技术解决的系统连接部分，TCL将以双方所确认的技术方案为标准。6.8 系统培训 我司将根据合同清单提供详细的产品说明书、系统使用说明书和系统维护说明书,对使用者进行以下培训：系统使用、系统维护保养。7 售后服务体系我司建立了完善的全国联保售后服务体系。公司秉持客户至上的原则，采用先进的技术，依靠受过专业培训、经验丰富的工程师，以充满热情与真诚的态度，努力为用户提供最佳的售后服务。7.1 售后服务范围工程验收合格后进入系统保修阶段，系统保修期为一年。在此期间，设备及集成系统中出现非人为引起的质量问题出现故障或不合格部分，使用方应向我司出具详细的书面报告，说明问题的细节情况。我方将负责免费检测、维修（更换配件、更换产品）及系统调试，直至正常运行。由于使用方对设备不被授权的修改、不正确的使用造成的设备问题；由于战争、海啸、地震或其它不可抗因素所引起的故障或损伤等情况不在保修范围内系统保修结束后，我公司将对该系统实施终身维护计划，对于由于工作人员操作不当等人为因素造成的系统损坏，我方将收取适当的费用予以维修及恢复，同时，对于客户日后提出的系统扩展等需求，我方将提供软件免费升级支持及提供最先进的技术解决方案。7.2 售后服务承诺1. 从系统开通之日起的十五年内，如用户需要，我司以优惠的价格提供设备的部件或相应的替换物。2. 从系统开通之日起的十年内，用户若有系统的改造、扩容、升级等的需要，公司保证免费升级软件版本，并以优惠的价格提供所需硬件设备。3. 在接到维修请求后，2小时内给予回复，72小时内给予解决。4. 每周5天，每天8小时的电话支持；每周7天，每天24小时Email支持。5. 对系统进行定期的检修、保养工作，并与用户进行沟通，定期开展技术交流活动，预防故障发生，保证系统的正常运行。6. 当用户举行重要活动时，我方可提供必要的保障服务，如派人现场跟踪等。7. 所有维修记录交用户的现场技术人员一份，并详细说明问题所在、解决办法及注意事项。8. 建立了定期对用户的访问制度，定期对设备进行维护，通过专业化的服务网络体系，主动了解用户的系统运行状况和满意程度，建立用户网络系统档案，有利于及时发现问题并提出建议。 附录：1、46寸液晶拼接单元技术参数表TCL 液晶拼接单元 ML46S产品特点超窄边设计(双边6.7mm)，适合拼接大屏幕墙智能温控风扇，环保静音采用高亮度，高对比度，超宽视角的DID液晶屏内置拼接控制模块多种重现率切换信源浏览功能运行状态显示壁挂式安装主要技术参数面板类型46 Super Narrow DID Panel（对角线：1168.3mm）边框宽度上：4.3mm，左：4.3mm；下：2.4mm，右：2.4mm物理分辨率1366（H） 768（V）像素点距0.7455mm 0.7455mm屏幕比例16:9物理拼缝6.7（水平）,6.7mm（垂直）响应时间8ms亮度700 cd/m2对比度3000:1可视角度178（H）/178（V）显示色彩16.7M - 8bit视频输入 CVBS（BNC）2 ，S-Video(Y/C)1电脑信号输入VGA1数字输入DVI1，HDMI1，1080P（19201080）向下兼容高清输入YPbPr1，1080P（19201080）向下兼容视频输出CVBS（BNC）2 音频输入RCA1音频输出RCA1音频系统5W 扬声器 1大屏拼接模块内置，D-Sub15 In*1,D-Sub15 Out*1智能散热系统智能温控风扇、风扇自检功能、节约能耗、减小噪音、降低整机温度，提高整机可靠性系统控制方式中英文语言切换、对比度、亮度、清晰度、色饱和度、色调、信号切换、信源浏览、色温调节、重现率切换、运行状态显示操作方式线控、红外遥控总线控制I2C视频制式PAL、NTSC3.58、NTSC4.43、SECAM宽电压设计100240V AC功耗250W外型尺寸1025.7mm579.8mm134.5mm（宽高深）显示区域尺寸1019mm573.1mm（宽高）安装孔位600mm400mm（宽高）重量(含包装)约32kg安装方式底座（无）、挂架（选配）、机柜（支持）存储温度-20C60C工作温度0C60C工作湿度1090%外壳材质金属外壳，防静电、防磁场、防强电场干扰品质标准ISO9001.中国电器产品强制认证（3C）环保标准所有元器件及包装辅料符合国际环保标准
