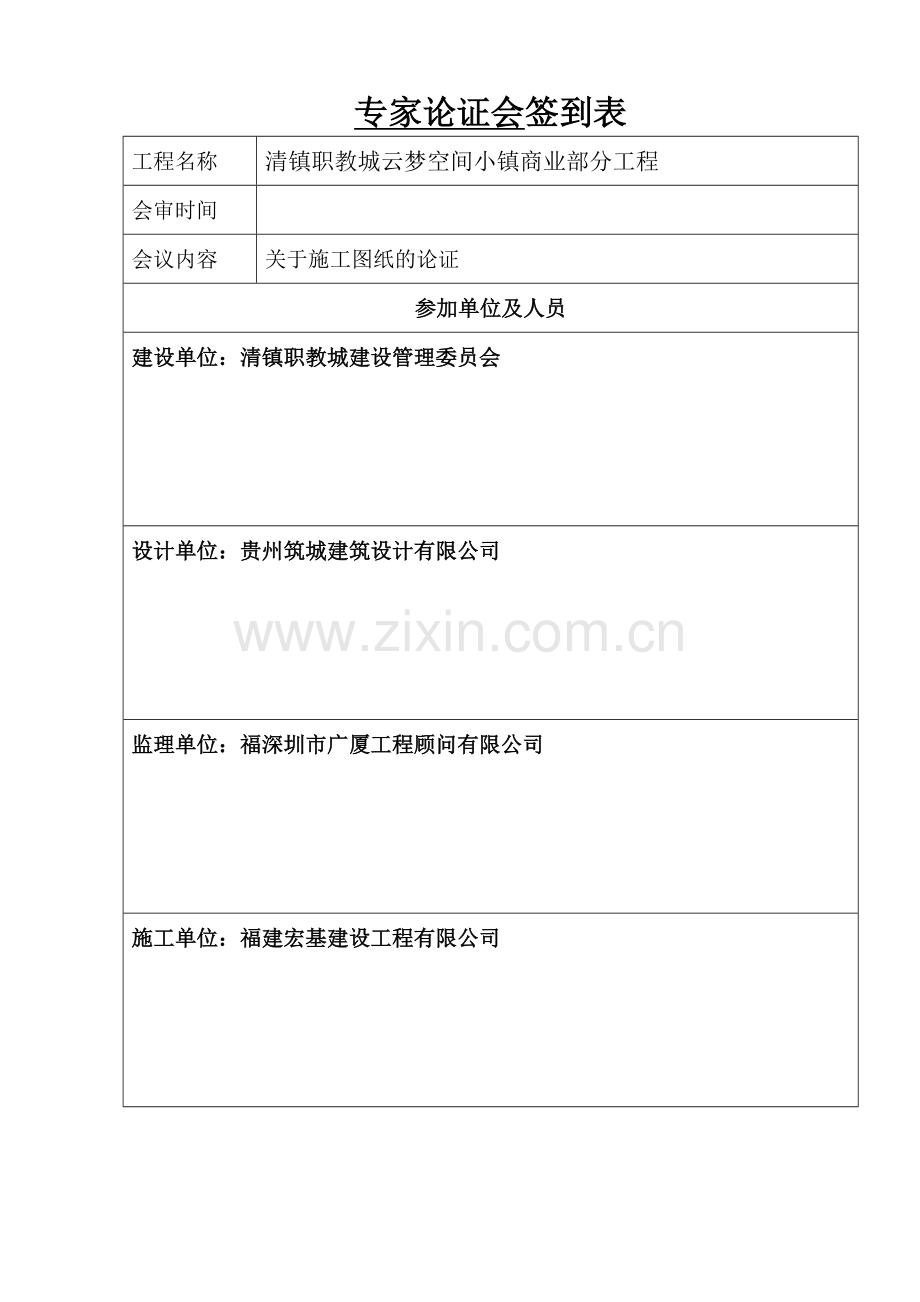

专家论证会签到表
工程名称
清镇职教城云梦空间小镇商业部分工程
会审时间

会议内容
关于施工图纸的论证
参加单位及人员
建设单位：清镇职教城建设管理委员会

设计单位：贵州筑城建筑设计有限公司

监理单位：福深圳市广厦工程顾问有限公司

施工单位：福建宏基建设工程有限公司

一、边坡防护工程
序号
图号
图纸疑问
设计院答复
备注
1

沉降观测点均未设置（19#已设置）。
补变更（以补甲方）

2

外墙门窗可否全部改为直接顶到结构梁底？
梁加高（总说明）

3

飘窗大样建筑已改，而结构未出变更?
内部联系单（通过设计院）

4

阳台栏板做法未详?
图纸有拦板（高层），多层补变更。

5

外墙门窗立樘与外墙平，面砖如何收口？
按墙中

6

卫生间墙做C25砼200高防水反边，厨房是否也需要？
不需要

7

市场上只生产Φ6.5钢筋，设计中Φ6应改为Φ6.5。
可以

挡墙支护工程
1
JG-02
基础说明中第7点，本工程相对标高±0.000对应绝对标高为76.100与JZ-04一层平面中标注±0.000=
74.950不符，应以哪个为准？
以建筑为准。

2
JG-03
柱子平面布置图中交轴KZ4,交KZ4，交轴KZ5截面尺寸与柱截面配筋表中不符，以哪个为准？
KZ4：400X500
KZ5：600X400
轴线偏位以100为准。

3
JG-04
基础梁图施工图中交— 基础梁JKL34（2）底筋无配筋。、—JL7(2)跨数是否为JL7(3)?交-外边两条是基础梁吗？如是断面及配筋？
JKL34(2)底筋为318。

4
JG-05
大样雨篷板每隔12m设置一道伸缩缝，做法未详？
由建筑出大样。

5
JG-05
大样雨篷板做法与JZ-10中墙身大样图中做法不同，以哪个为准？
空调位置做法由结构出图修改，按建筑做。

6
JG-06
线条大样三中梁宽300，与JG-05梁平施工图中KL19、KL20梁宽矛盾，是否以JG-05为准？墙身大样二详图有误？
以JG-05为准，墙身大样二建筑出图修改。

7
JG-02
独立基础形式C在独立基础明细表中未列出，其中J-11、J-13、J-14在明细表是按C做，但考虑J-11、J-13、J-14基础形状和受力方式，是否应按C形做？
J-13按原设计，J-11、J-14改为按C形做。

8
JG-02
独立基础样式A中，当A边同B边尺寸相同时，如何区分A1与B1在基础平面布置图中的方位，请在基础平面布置图中具体标注。
A、B边都是按轴线对半分为A/2、B/2,与基础平面布置图原位标注尺寸不符，以哪个为准？
J-2、J-3、J-4、J-5、J-6、J-7、J-8、J-9、J-18中A与B1无法区分方位时，统一按短的一边施工。
基础平面布置图中以原位标注尺寸为准。

9
JG-02
J-20独立基础柱无截面配筋图？
出图变更

10

交-、交与B1型商务服务楼B区交接部分不详（如梁板相连）？
待定

11
JZ-04
一层平面图室外空调做法不详？
由业主二次装修

12
JG-5
第⑧图外挑空调架大样标高与JZ-07-立面图不符？
待定

13
JZ-05
二层平面图交-门无编号。
同一层MLC7

14
JZ-05
二层平面图-交-MLC6门洞尺寸不足与KZ2柱相碰。
由建筑出变更

15
JG-04
基础梁面标高-0.900m至一层地面标高±0.000做法不详？
基础梁面标高-0.9m变更为-0.15m。

16
JG-11
2-2剖面图是-应改为②-④。2-2剖面图 标高3.020m处，PTB3板与JZ-12图2-2剖面图标高3.050m处板宽度不符，应以哪一个为准？T2楼梯柱设置位置挡住门？
-改为②-④
结构出图完善

17

门窗过梁做法不详？
按JG-01总说明做

18
JG-11
4-4剖面图楼梯标高与建筑JZ-12 4-4剖面图楼梯标高不符，应以哪一个为准？
以建筑为准，结构出图修改。

19
JZ-12
楼梯大样图 T6平面楼梯踏步宽度不详？
踏步宽度为270mm

20
JG-02
-交-轴 2个J-20独立基础上是否有柱？是否在JG-04基础梁上立柱，请明确。
出图修改

21
JG-11
T1、T2、T3、T4、T5二层平面图TZ1柱底部与基础连接未详，是否增设基础梁？
所有梯柱基础做法出图修改

22
JZ-08
-立面图，墙身大样四标高6.250m有线条，而结构JG-05二层梁平法施工图交-无线条？
以建筑为准，
有线条，结构修改为线条，线条处钢筋由板筋直接伸出。

23
JG-11
5-5剖面处PTB1与T5二层平面PTB2标准矛盾，以哪个为准？
按做PTB1

24
JG-07
墙身大样线条四剖视方向不对，梁宽梁高尺寸有误？
结构重新出图

25
JZ-08
-立面图，墙身大样四标高9.600是否有误？墙身大样四标高9.550m-12.400m与结构JG-07标高10.900m，梁配筋图交-轴,墙身大样四线条不符，应按哪个施工？
9.600改为10.600，
结构修改

26
JG-05
二层梁平法施工图
- 交-L4⑴（200X500），而JZ-07 -展开轴立面图中墙身大样六、墙身大样七中均未体现？
建筑再完善

27
JG-06
二层楼板配筋图交-轴的线条大样三，与相应的JZ-08中-立面图墙身大样二、墙身大样三的标高5.200至6.100m位置不符，应以哪一个为准？
线条尺寸建筑与结构不符，建筑出设计变更

28

所有门窗立面外框（窗套）做法不详？
建筑出详图

29
JZ-08
-立面图墙身大样三的线条突出尺寸不详。标高6.850~12.050m C3、C9窗台压顶及窗顶过梁突出线条无配筋？

30
JZ-08
-立面图墙身大样一 的标高5.200~6.100线条尺寸与JG-05二层梁平法施工图交-的凸窗底线条大样二的尺寸不符，应以哪一个为准？墙身大样一的标高10.950~11.300m线条与JG-07标高10.900层梁配筋图交-， 凸窗顶线条大样一尺寸不符，应以哪一个为准？
建筑同结构，沟通后出设计变更。

31
JG-06
板底钢筋是否为双层双向8@200？
按双向做

32
JZ-13
门窗（C2、C3、BMQ5、BMQ4）大样与平面（JZ-05）均差300，是否为窗套？
待定

33
JG-07
KL15(2)为250X1000,大样为300X1000。
按250X1000做

34
JG-07
KL19 250X500,1-1大样为200X400。1-1大样剖面与配筋图不详。
按250X500做，
结构补出详图

35
JG-05
凸窗大样雨棚板高低不一样，梁为250X1000,大样为250X878。
结构补大样图

36
JG-06
立面线条标高9.370位置与JZ-10墙身大样、不符。

37

JZ-07
-展开轴立面图中-标高4.550处有雨篷，而JZ-05平面图、JG-06板筋图-无雨篷，立面与平面不符，以哪个为准？
以JG-05平面图为准

38

JG-10
-轴标高16.900层梁配筋图L3(2)、L2（2）为未注明的梁面标高为H=10.900,经综合考虑与其它梁的标高关系是否应改为16.900?
L3(2)、L2（2）梁标高改为16.900

39
JG-10
-轴屋面结构布置及配筋图梁标高为16.900,而注明未配筋的梁为标高10.900处的梁,是否以16.900为准?
以16.900为准

40
JG-10
檐沟大样一中KL5-1(2)编号是否有误?
KL5-1(2)改为KL8(2)

41
JG-10
2-2和4-4剖面大样中轻钢装饰构件龙骨与主体铆接固定,具体做法未说明?
由业主二次装修

42

一层、二层商铺都未设卫生间？
按业主认可方案，无需设置卫生间。

43
JG-05
凸窗大样是否有200mm宽C20砼反边？一层地面做法未详？
反边按JZ-10做，素砼反边尺寸为150X150，补充一层地面做法。

44
JG-03
轴轴线不通，是否有误？
整套图纸取消北面轴编号

45
JG-04
-交-轴JL(1)、-交-JL(1)位置尺寸与建施墙体位置不符？
-交-、-交-、-交-轴商铺分户墙体下无基梁，一层墙体位置与二层墙体位置不符？
结构修改

一号地下室
序号
图号
图纸疑问
设计院答复
备注
1
JG-01
KZ4、KZ5、KZ6上标注的KZ3应该为笔误，应修改。
同意

2
JG-01
轴交~轴中ZJ1、CT1承台面标高全部为-4.950？~轴交A~E轴中ZJ1、CT1承台面标高是否为-4.950？建筑中地面标高为-4.950，那么承台面就是装修面（承台面要露出地面）。
撑台面露出地面

3

地下室防水做法：设计要求地下室底板和侧墙防水采用BML-200涂膜防水剂（涂刷三遍）厚1.5毫米，请问是否设在垫层面上？保护层做法及材料未说明？
按图集

4
JZ-08
截水沟要通过地梁埋管还是凿洞？

5

-5.050至-4.950间找坡材料未详，地下室面积大，100mm厚找坡层偏薄（按200厚C25素砼找坡，20厚1：2水泥砂浆抹面）。
同意

6
JG-03
GJZ03基础顶~ 0.45和GJZ086基础顶~ 0.45标高柱表大样（JG-06）与剪力墙尺寸不符？

7
JZ-02
一层建施平面有采光井，~、~地下室JG-05无体现？
按建筑

8
JG-09
19#风井大样交-、-为F10风井，大样体现为17#轴线大样？
为19#风井大样

9
JZ-01
消防水池装修只有防水砂浆（五层做法），应注明做法或详图集？
补变更

10

电梯井坑及侧壁做法未说明？
另出图

11
JG-01
桩基础说明13点中要求承台侧面做100厚C25砼垫层是否可以改为砖砌，墙厚240，用Mb7.5水泥砂浆，砌筑面抹灰15mm压光？
同意

B17楼
序号
图号
图纸疑问
设计院答复
备注
1

二层空调板标高是否要更改（空调位大样一）保证空调安装使用？
补变更，在多层高H+1.5,双层双向6@125，H=100，板宽比飘窗缩100。

2
JZ-11
空调位二大样位置在哪？

3
JG-01
17~14 与17~M CT4d承台尺寸标注（560）是否为有误？
按平面JG-01施工。

4
JG-01
CT4d与CT5中柱子剪力墙的类型与JG-02中不同，按哪个施工？
按剪力墙平面布置

5

主体结构砼强度等级按JG-03表施工。
主楼墙柱按JG-03表施工。

6
JG-07
飘窗板大样与JZ-01不符?
以结构为准

7
JG-08
二层采光井无板，而JZ-03中采光井有板，按哪个施工？
锻板H100，底筋6@125，面筋邻边质筋拉通。

8
JZ-03
十七到十八层~铝合金推拉门LM2025的宽度与实际不符？
按图施工

9
JZ-11
节点大样图卫生间飘窗大样（设计变更/补充通知单）已变更，而结构图未更改？

10
JZ-03
17-C~D交17-4~5、17-16~17采光井空调板与结构图不符，是否按结构图？
按结构

11
JG-03
17-D交17-1 GJZ1柱；17-A交17-5、17-10、17-13的GDZ1、GDZ2、GJZ1、GJZ3、GJZ4柱；17-20交17-C、17-E的GJZ5、GJZ4柱；17-F交17-5/1、17-13~14的GJZ1柱与结构JG-06图剪力墙柱表1尺寸不符。
GJZ1、GDZ1尺寸按平面，配筋按大样；GDZ2按500X500，GJZ3轴线两侧尺寸对调；GJZ4、GJZ5尺寸按平面，配筋按大样；

12
JG-15
屋面层梁施工图17-K交17-16~8的悬挑板与JZ-04屋顶层平面图不符，是否有设置板？
不设板

13
JG-15
屋面层梁平施工图女儿墙大样表格是否为有误？
70.27改为55.27，71.77改为56.77

14

JG-14 屋面层楼板施工图、JG15屋面层梁平法施工图17-12~17-14的楼梯梁板是否遗漏？
有楼梯，按JG-02楼梯剖面图。

15
JG-16
屋面构架梁板标高与建筑标高不符，构架梁板做法不详，板未配筋？
标高按建筑，17-A、-、-不变。

16

屋顶层平面图17-A交17-5~16的幕墙大样不详（标高59.500），按JZ-05立面图还是按JZ-11 幕墙大样图施工?
按幕墙大样施工

17
JZ-03与JZ-09
JZ-03图17-16~17-18厨房MC1421与JZ-09 厨房大样MC1423不符。
按MC1423

18

有下地下室的电梯井坑及侧壁材料及做法未说明？
另出图

19

空调洞是否有误？应卧室为D1，起居室为D2。
对调

20

地下室-5.60是否应为-5.05？

21
JG-08
厨房板面是否下沉5cm？
不下沉

22
JG-07
GZ1底是否增设牛腿？

23

轴及轴卫生间TC外线条与JZ-01不符？
按平面施工

24
JG-01
-交- 轴CT5轴线尺寸标注不明确？
按JG-08定位轴线

B18楼
序号
图号
图纸疑问
设计院答复
备注
1
JG-01
交、轴CT4b平面尺寸与大样尺寸不符，是否同
大样？
按平面

2
JG-01
交、轴CT4c平面尺寸与大样尺寸不符，是否同大样？
按平面

3
JG-01
交、轴CT4b平面尺寸与大样尺寸不符，是否同大样？
按平面

4
JG-01
交、轴CT4c平面尺寸与大样尺寸不符，是否同大样？
按平面

5

地下室：结施集水坑与建施位置不符？
按结构

6
JG-03
交轴GJZ1a平面尺寸与大样不符，是否同大样？
尺寸按平面，配筋按大样。

7
JG-03
、交、 GJZ1平面尺寸与大样尺寸不符，是否同大样？
尺寸按平面，配筋按大样。

8
JG-03
交、、、轴GJZ1平面尺寸与大样尺寸不符，是否同大样？
尺寸按平面，配筋按大样。

9
JG-03
交、轴GJZ4平面尺寸与大样尺寸不符，是否同大样？
尺寸按平面，配筋按大样。

10
JG-03
交、轴GDZ3平面尺寸500X800，但无大样，是否同平面？
尺寸按平面，配筋不变。

11
JG-03
交轴GJZ5平面尺寸与大样不符，是否同大样？
尺寸按平面，配筋按大样。

12
JG-04
交轴GJZ5a平面尺寸与大样不符，是否同大样？
尺寸按平面，配筋按大样。

13
JG-04
交轴GJZ4平面尺寸与大样不符，是否同大样？
尺寸按平面，配筋按大样。

14
JG-04
交轴GJZ3平面尺寸与大样不符，是否同大样？
尺寸按平面，配筋按大样。

15
JZ-03
-交1-2、20-21轴的休闲阳台做法未体现？
按景观阳台做法

16
JZ-03
-交-、的休闲阳台做法未体现。
按景观阳台做法

17
JZ-03
交-轴的生活阳台做法未体现？
按景观阳台做法

18
JZ-03
-交-轴的入户阳台做法未体现？
按景观阳台做法

19
JG-16
图中板无配筋。
按说明配筋

20

有下地下室的电梯井坑及侧壁材料及做法未说明？
补出图

21
JZ-02
-交-轴采光井与结构图尺寸不符?
按结构图施工，加板同17#楼。

22
JZ-02
-交-轴采光井与结构图尺寸不符?
按结构图施工，加板同17#楼。

B19楼
序号
图号
图纸疑问
设计院答复
备注
1
JZ-09
凸窗大样与JG-07、JZ-07立面线条不符。
补变更

2
JZ-03
-交-、-交-采光井与JG-07二层不符。
待定

3
JG-07
架空线条与窗大样不符，TC4高度尺寸应变小？
待定

4
JZ-08
窗大样、平面图与厨房大样（JZ-03）不符？
按JZ-03

5
JZ-07与JG-11
电梯机房屋面标高与立面1-1剖面不符？
按结构

6
JZ-03与 JZ-06
JZ-06交~立面体现有窗台,JZ-03无体现？
不做窗

7
JG-07
二层楼梯梁为670，架空线条为700，差30是否用素砼垫高？
同意

8
JG-03
19-H交19-5（19-40）GJZ03尺寸标注与JG-06大样不符，按哪个施工？
另出变更

9
JG-03
19-F~19-H交19-17 GJZ03尺寸标注与JG-06大样不符，按哪个施工？
另出变更

10
JG-03
19-C交19-43 GJZ04尺寸标注与JG-06大样不符，按哪个施工？
大样图中的尺寸475改为450，200改为250。

11
JG-03
19-B交19-33（19-36、19-9、19-12）GJZ086尺寸标注与JG-06大样不符，按哪个施工？
另出变更

12
JG-04
标高4.270~55.270m剪力墙定位图19-F交19-4~5、19-40~41 GAZ03墙厚为200，而JG-06中4.27~7.27墙厚为250，按哪个施工？
按200做

13
JG-07
19-B交19-5~16、19-29~40 KL01(3)梁支座边架立筋为220，中间是否采用212与220对接，需要设置腰筋N210？

14
JG-07
梁腰筋有10和10可否统一改为10？
不同意

15

主体结构砼强度等级按JG-00第八点施工。
主楼详单体设计，地下室按JG-00第8点施工

16
JG-11
19-G~19-H交19-2~19-3、19-17~19-19、19-26~19-28、19-42~19-43板无配筋。
无板

17
JZ-04
图名有误，应改为屋面层平面图。
同意

18

有下地下室的电梯井坑及侧壁材料及做法未说明？
待定

19

地下室JG-05 19-B~D交19-12~16、19-29~33是一块板，而19#JZ-02为采光井，以哪个为准？
以JZ-02为准

20
JG-01
交、轴CT5尺寸与大样不符？
另出图

21
JG-01
交、轴CT4轴线尺寸标注不明确？
另出图

B22、B23楼
序号
图号
图纸疑问
设计院答复
备注
1
JG-01
CT-20承台尺寸按平面图，还是按JG-02中CTA标注的尺寸？
按平面

2
JG-01
CT-10承台尺寸与JG-02中承台配筋表尺寸不符，按哪个施工？
按平面

3
JG-02
CTC型承台面筋有一方向配筋未标注。
双向一样

4
JG-08、09
~交~和~中E-L1（1）O为200×300门洞高度为2600，而层高为3000，门槛高50，是否可以把梁断面改为200×350？
同意

5
JG-08、09
~/和~，E-L5（1）为200×300门洞高度为2600，而层高为3000，门槛高50，是否可以把梁断面改为200×350？
同意

6

楼梯休息平台(电梯门前)板面标高建施有降30,而结构未体现是否需要降?厨房板面是否需要降？
降30，厨房不降

7

一层阳台板无配筋。
加梁加板

8
JG-07
电梯井侧墙砼标号为C25,数量少,又与一层梁砼C30同时浇捣,为了施工方便可否将C25改C30S6抗渗?
同意

9
JG-07
承台说明第4点桩承台混凝土强度为C30(抗渗等级0.6Mpa)JG-00第七点基础、梁、板、柱为C30不同，以哪个为准？
按C30抗渗

10
JG-08、09、11
飘窗板两侧阴影部分指的是什么？
参照高层大样

11
JG-15~18
板说明第5点图中凸窗未标注剖面均为，而本张图纸未体现。
另出图

12

基础无基梁，基梁面到一层梁底外墙砌体如何做（回填土）？
另出图

13
JZ-09
檐沟大样、应改为、。
同意

14
JZ-03
室外庭院分户墙基础做法未体现。
业主做具体分隔后，；另行提供

15
JZ-10
天窗大样应改为 。
同意

16
JZ-03~08
厨卫大样应改为。
同意

17
JZ-15
第飘窗大样一，飘窗板突出外墙1000，而结构板未标注，是否按建施图施工？
按建筑图施工

18
JZ-04
四层轴交~、~、~、~、 ~、 ~和轴交~、~、 ~、 ~无飘窗盖板，是否需要增设一个盖板，以满足三层飘窗构造要求？
同意

19
JZ-08
露台栏杆与MLC3做如何连接？
无需连接

20
JZ-09
檐沟大样应改为。
同意

21
JZ-15
飘窗大样60mm厚预制砼板底筋双向46@200钢筋网有误？
6@200

22

一层地面做法未详。
待定

23

~交~和~交~承台位置标注不明确。
另出图

24
JG-05
~1LZ6平面尺寸与大样尺寸不符，是否同大样？
按平面

25

电梯墙体外侧GRC隔音板是否为二次装修？
为二次装修

二、水电部分
一号地下室
序号
图号
图纸疑问
设计院答复
备注
1
DQ1-03
OAP11箱中“OAT61”是否为“OAT15”？

2
DQ1-06
生活水泵房OAT.SH箱接到OAC.FJ3回路，建议在管道转弯出各增加一个86H50过渡盒。

3
DQ1-06
第一防火分区配电间门口的CT200*100桥架建议延伸至OAP11、OAP22箱处。

4
DQ1-06
OAP11、OAP22箱引到OAT15箱回路，建议在管路转弯、中间段增设过渡盒。

5
DQ1-06
OAT23-2回路管建议在管路转弯、中间段增设过渡盒。

6
DQ1-06
OAP11、OAP22箱引到OAT11、OAT12、OAT21、OAT22、OAT23、OAT24箱回路管，建议由SC50穿管敷设改为CT200*100敷设。

7
DQ1-06
第一防火分区PSB.AT1箱引至AT1-1、AT1-2回路管，在转弯处及回路管每超过20米均要增设过渡盒。

8
DQ1-06
第四防火分区OAP13、OAP23箱接往各处的回路支管，建议由原来的穿管敷设改为桥架敷设CT200*100。

9
DQ1-06
第三防火分区OAP12、OAP22箱接往OAT42、OAT52、OAT41、OAT51、OAT31回路支管，建议由原来的穿管敷设改为桥架敷设CT200*100。

10
DQ1-06
第四防火分区OAT41箱接到卷帘门的电源回路支管，建议在转弯、回路管每超过20米均要增设过渡盒。

11
DQ2-03图：地下室照明平面

18ALE箱至18ALE.WE2回路管，能否改为CT50*50贴梁敷设？

OALE1箱至E5回路管中间段要求增设3个过渡盒。

19ALE箱至WE1.WE3回路管，能否改为CT100*100贴梁敷设？

ALE箱至OALE2箱回路，能否将桥架延伸至OALE2箱处？

OALE2箱E2.E4回路管中间段要求各增设2个过渡盒。

OAL2箱W4回路管中间段要求各增设2个过渡盒。

ALE箱至OALE3箱回路，能否将桥架延伸至OALE3箱处？

16ALE箱至WE2回路管中间段要求增设6个过渡盒。

ALE箱至OALE4、OALE5箱回路，能否将桥架延伸至OALE4、OALE5箱处？

13ALE箱至各回路的管道，能否改为走桥架敷设CT100*100？

OAL5箱至D2、D5、W3回路管中间段要求各增设2个过渡盒。

OALE4箱E2回路管中间段要求增设3个过渡盒。

12
DQ2-04

接地电阻测试卡安装高度是多少？

13
SD-06
①13#楼、14#楼，XHL-62、XHL63消防管是否有接到一层XHL14-3a.XHL14-3b消防箱处? ②接单体高区消火栓的给水管位置与一层平面图位置不相符。③一层平面图中有两根DN100消防管接到地下室,而地下室平面图只有一根消防管引上。

14
SD-06
①16#楼，XHL-50、XHL51消防管是否有接到一层XHL2a、XHL2b消防箱处? ②缺16#楼东面单元高区消防栓给水管。

15
SD-07
①15#楼、18#楼，一层消火栓XHL15-3、XHL18-3接到地下室何处平面图中体现不出来消防箱处? ②接单体高区消火栓的给水管位置与一层平面图位置不相符。③一层平面图中有两根DN100消防管接到地下室,而地下室平面图只有一根消防管引上。

16
SD-07
①19#楼，XHL-36、XHL29消防管是否有接到一层XHL2a.XHL2b消防箱处? ②缺19#楼东面单元高区消防栓给水管。

17
SD-07
①17#楼，XHL-2消防箱管接到地下室何处，平面图无体现。

18
SD-11
①湿式报警阀与水力警铃连接的管道走向如何布置，平面图与系统图都未体现出来。②水泵房内消防栓管道、喷淋管道要求增加一根DN65带阀泄水放空管接到集水坑。

19
SD-12
①屋面消防水箱管进水泵房处建议增设一组蝶阀，依便与维修。②喷淋管接往湿式报警阀组两边的立管要求各增设一个蝶阀。

20
DQ3-02
① 从消控中心接出的
弱电干线管路及各幢号楼弱电井内干线管路,建议由穿钢管敷设改为桥架敷设
② XK18-24回路导线型
号、规格未注明。
③ 系统图中气体预留
模块有什么用处？
④ 编码型温感与非编
码型温感是否可以都改为编码型温感？
⑤ 系统图没有标明CRT
系统（设计说明有）。
⑥ 消防火灾报警器建
议改为琴台式配合CRT系统（设计说明标明为壁挂式）。
⑦ 湿式报警阀压力开
关模块系统图未标注。
⑧ 系统图中无设计多
线模块，建议要增加（分机、水泵处都必须要有多线模块）。
⑨ 广播扬声器模块要
求接有24V电源。

21
DQ3-03
① 平面图中无24V电源
线管管路走向，是否与报警线共用一根管。
② NX1-NX14由消控室
引来的回路管线建议改为从桥架敷设CT300*100。
③平面图中“组联中继器”是否能显现所串联各个点的号码。

22
DQ3-04
① 缺15#楼屋面风机联
动控制线回路。
② 弱电干线回路管道
建议由穿钢管敷设改为桥架敷设CT300*100、CT200*100 。
③ 16#楼XK22、XK23回
路是否要按图施工？
③平面图中有超过20米长度的管道要求中间增加过渡盒。
④16#、17#、19#楼属于高层建筑，但均未设计通风排烟系统，对以后消防验收是否有影响？

B17、B19楼
序号
图号
图纸疑问
设计院答复
备注
1
水施01图
WL-a、WL-3a、WL-5a、WL-5b、 WL-b、WL-6a、WL-6b排水管接往何处？

2
水施01图
17#楼XHL-2及XHL-1消防栓位置不明确。16#楼XHL-2a\2b消防栓位置不明确？

3
水施04图
17#楼2#、4#卫生间需增加一组地漏。16#楼 2#、3#、5#卫生间需增加一组地漏。

4
水施05、06图
17#楼①设计总说明中消防栓采用双阀双出口消火栓，而系统原理图中所示消火栓采用单阀单出口，以哪个为准？②空调排水支管高度不明确。

5
水施06图
16#、19#楼XHL-1a.XHL-1b消防水源是否也是接低区消火栓给水管。

6
电施02图
分体空调插座套管要求有：PC16改为PC20。（共性）

7
电施03图
弱电箱规格尺寸未确定。（共性）

8
电施04图
①2-18层公共楼梯部分需各增加一组手动报警按钮（按消防验收要求各楼层必须有手报装置）。②弱电干线在电井内是穿管敷设还是桥架敷设。（共性）

9
电施05图
①电表井至电井的300*100强电桥架不够大，建议将桥架改为500*100。
②电井内插座位置不明、电井内强电垂直桥架规格未注明。（共性）

10
电施06图
电梯机房桥架规格未注明。（共性）

11
电施08.09图
17#楼平面图中缺消防栓按钮线管位置图。

12
电施11图
卫生间等电位接地箱是否需于各层均压环相跨接形成接地通路网。（共性）

B18
序号
图号
图纸疑问
设计院答复
备注
1
水施01.02图
XHL15-2消防栓位置不明确。

2
水施05图
1#、4#卫生间需各加一组地漏。

3
水施07、08图
空调排水支管高度不明确。（共性）

4
电施02图
分体空调插座套管要求有：PC16改为PC20。

5
电施03图
弱电箱规格尺寸未确定。（共性）

6
电施04图
①2-23层公共楼梯部分需各增加一组手动报警按钮（按消防验收要求各楼层必须有手报装置）。②弱电干线在电井内是穿管敷设还是桥架敷设。（共性）

7
电施05图
①电表井至电井的300*100强电桥架不够大，建议将桥架改为500*100。②电井内插座位置不明、电井内强电垂直桥架规格未注明。（共性）

8
电施11图
卫生间等电位接地箱是否需于各层均压环相跨接形成接地通路网。（共性）

B22、B23楼
序号
图号
图纸疑问
设计院答复
备注
1
水施09图
卫生间6.8.10.14户型中，建议在坐便器旁边增加一地漏。

2
水施10图
室外水表建议增加水表箱（便于以后维护）。

3
水施11图
空调冷凝水立管上各三通支管高度不明确。

4
电施03图
电话分线箱、有线电视分支器箱、分配箱规格尺寸不明确。

5
电施04图
①各单元门厅处1AL公共照明箱位置不明确，1AL箱进户套管是否为SC70？②建议在各单元门厅电表箱及弱电箱下方增设600*600检查井，以便电缆穿设。③建议在1单元弱电进户干管在转弯处增设600*600检查井。④1单元强电进户干管中“2SC100+SC70+4SC50”分别是什么回路干管？

6
电施06图
1-5单元，敷设于强电井内电梯机房控制箱电源管，建议要SC50管改为-50*50梯式桥架，以便与穿线、维修。

7
电施10图
①各单元门厅处强、弱电箱是否需从基础接地体中各引出一根-40*4热镀锌扁钢与其进行重复接地？②总等电位箱位置不明确，是否安装与电表箱处。③室外接地电阻测试点是否只有一处?

8
电施11图
设计总说明中，屋面避雷带采用￠10热镀锌圆钢，而平面图中，屋面避雷带采用￠12热镀锌圆钢，以哪个为准?

设计院
签字（盖章）
建设单位
签字（盖章）
监理单位
签字（盖章）
施工单位
签字（盖章）
