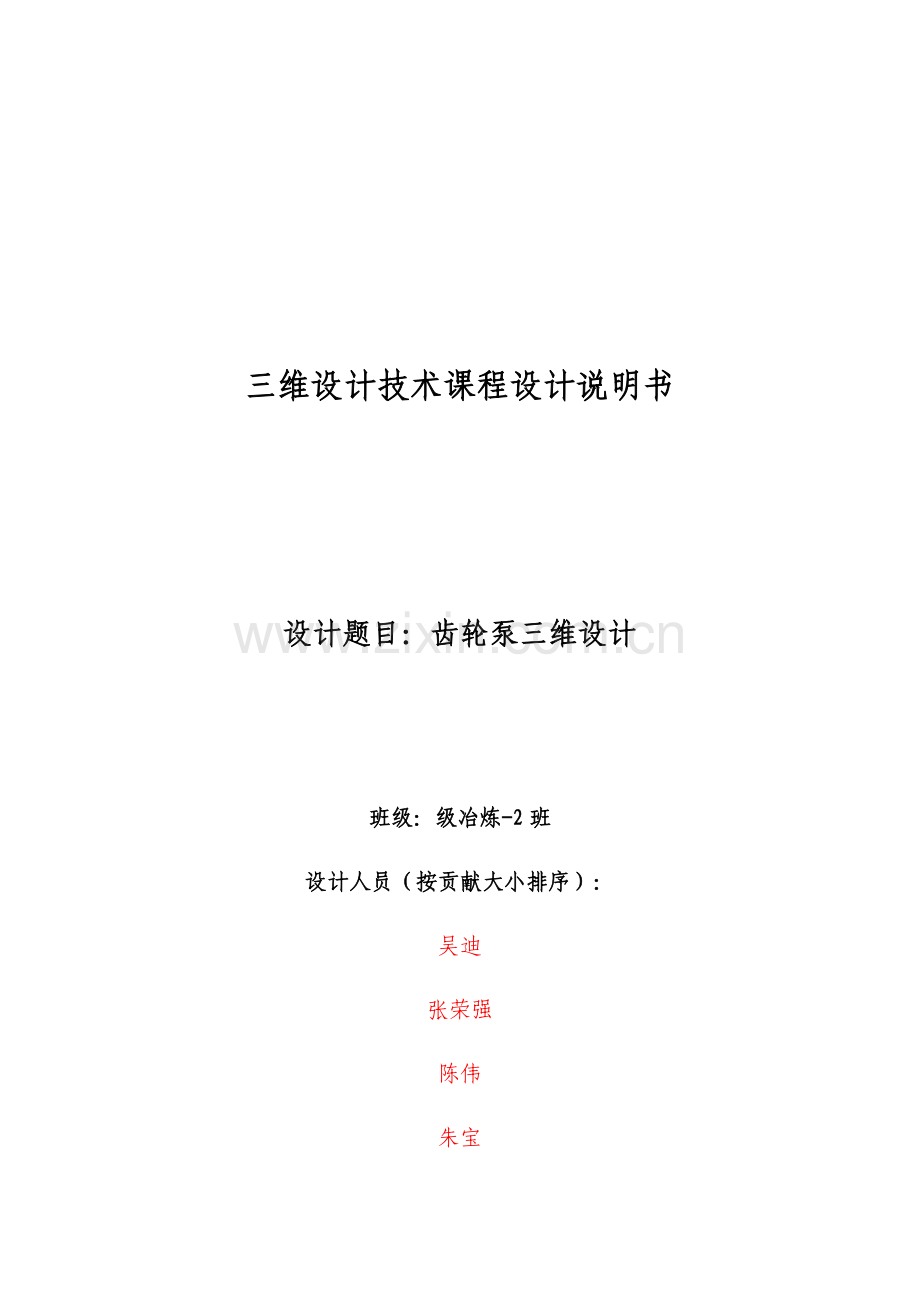

三维设计技术课程设计说明书

设计题目：齿轮泵三维设计

班级：级冶炼-2班
设计人员（按贡献大小排序）：
吴迪
张荣强
陈伟
朱宝

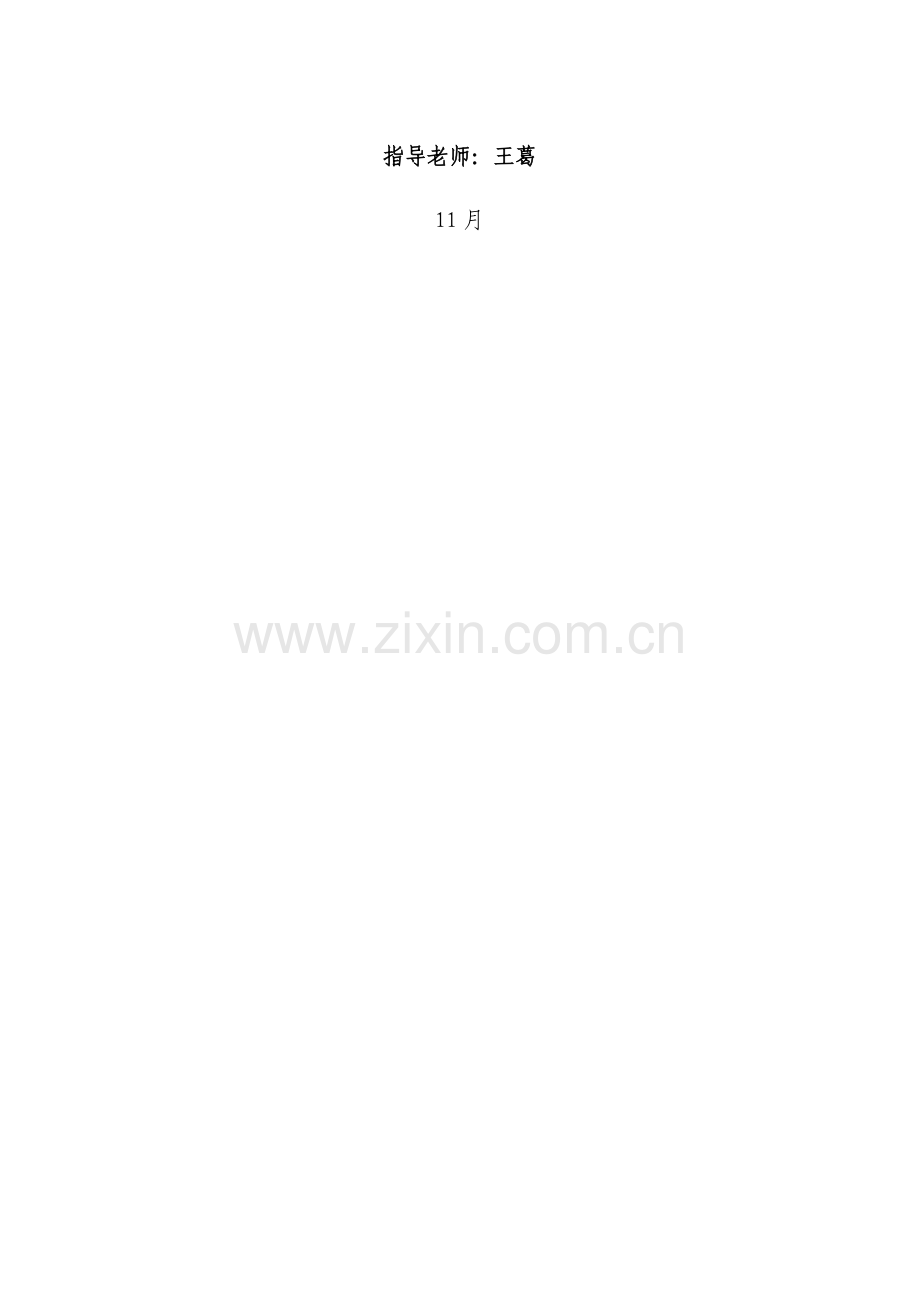

指导老师：王葛
11月

一、 设计任务概述：本设计关键围绕齿轮泵这个实例展开。液压油泵作为一个关键液压元件，其规格和型号比较繁多，传统开发过程繁琐，效率低下、Solidworks是一款快捷制图软件，克服了以上不足之处，大大提升了设计人员开发速度，本文将着重就Solidworks实体建模、虚拟装配、爆炸式图等功效进行齿轮泵设计。齿轮泵包含多个零部件，本设计巧妙利用Solidworks这种综合利用多个建模方法和设计方法进行。

二、 设计任务分工：
查找资料：吴迪
三维图设计：吴迪
二维图设计：吴迪、张荣强
说明书书写：吴迪、张荣强、陈伟、朱宝
齿轮泵工作原理分析：吴迪

设备工作原理：外啮合齿轮泵是应用最广泛一个齿轮油泵，通常齿轮泵通常指就是外啮合齿轮泵。它关键有主动齿轮、从动齿轮、泵体、泵盖和安全阀等组成。泵体、泵盖和齿轮组成密封空间就是齿轮泵工作室。两个齿轮轮轴分别装在两泵盖上轴承孔内，主动齿轮轴伸出泵体，由电动机带动旋转。
  齿轮泵工作时，主动轮随电动机一起旋转并带动从动轮跟着旋转。当吸入室一侧啮合齿逐步分开时，吸入室容积增大，压力降低，便将吸人管中液体吸入泵内；吸入液体分两路在齿槽内被齿轮推送到排出室。液体进入排出室后，因为两个齿轮轮齿不停啮合，便液体受挤压而从排出室进入排出管中。主动齿轮和从动齿轮不停地旋转，泵就能连续不停地吸入和排出液体。泵体上装有安全阀，当排出压力超出要求压力时，输送液体能够自动顶开安全阀，使高压液体返回吸入管。

三、 设计过程概述：
我们小组选择三维设计模型是齿轮泵，齿轮泵结构简单，价格廉价；工作要求低，应用广泛；端盖和齿轮各个齿间槽组成了很多固定密封工作腔，只能用作定量泵。
关键步骤以下，首先要确定各个零部件尺寸，然后先利用Solidworks软件进行绘制；首先要绘制出箱体草图，拉伸出箱体，再在箱体上绘制草图将齿轮轴孔、螺钉孔、销钉孔绘出，然后保留；再进行端盖绘制，端盖绘制尺寸和箱体差不多，也是依次将齿轮轴孔、螺钉孔、销钉孔绘出，然后保留；最终就是螺钉销钉，锁紧螺栓，填料压筒绘制，前三项根据标准尺寸在Toolbox中调出，最终一项利用拉伸和拉伸切除根据所设计好尺寸进行绘制。
最终将全部绘制好零件进行装配。
四、 齿轮泵三维实体设计
1、齿轮泵箱体建模：
先绘制出箱体轮廓，各项尺寸图所表示。然后进行拉伸，拉伸长度为厚度为36mm。侧面出油孔和进油孔尺寸均为外孔11mm，内孔为6mm。绘制出两个齿轮槽草图，草图内径40mm，进行拉伸切除切除厚度为18mm。然后绘制齿轮轴孔草图，内径为13mm。
螺钉孔和销钉孔草图绘制，图所表示，螺钉孔直径6mm、销钉孔直径3mm。伸出端长度总长42mm、内径20mm、螺纹长度24mm、直径26mm、间隙3mm、直径25mm
2、齿轮泵端盖建模：端盖螺钉和销钉孔尺寸均和箱体尺寸相同，端盖拉伸尺寸15mm，凸台尺寸7mm。圆角尺寸均为1mm。
3、齿轮轴长轴短轴建模：
齿轮模数2.5、分度圆直径35mm、齿顶圆直径40mm、齿根圆直径30mm、依据渐开线齿轮画法画出齿轮轴齿轮部分。齿轮轴直径大劲为13mm小径为11mm，倒角为1mm。
4、锁紧螺母、填料压盖、螺钉和销钉尺寸确定：
锁紧螺母：总长度27mm、内螺纹直径26mm、孔直径13mm、内孔到顶端厚度4mm。
填料压盖：总长度24mm、内孔直径13mm、伸出端直径20mm、压盖最大直径24mm、内倒角2mm
螺钉为GB M6螺钉 长度25mm 销钉为GB M3 长度30mm。
五、 齿轮泵装配体设计
1、 两个齿轮轴和箱体装配；
两个齿轮轴之间机械配合。
2、端盖和箱体配合。
3、锁紧螺栓、填料压筒和箱体外端配合。
4、螺钉销钉和箱盖配合。
六、 齿轮泵二维工程图绘制
1、利用solidworks二维工程图生成功效，将三维工程图直接生成二维工程图，然后对于部分看不到位置利用剖面图形式表现出来。完成二维工程绘制。

七、 课程设计总结
时光飞逝，岁月如歌，繁忙两周课程设计转眼间就结束了，在这两周时间里，我们天天全部在机房里早出晚归，即使天天八点出去，晚上五点多回来，不过尽管很累，不过过很充实。
在这两周课程设计过程中，我们忙碌于齿轮泵相关参数计算，小组组员有查资料，有画图，有计算，我们配合默契，课设效率极高。在课设过程中，充足锻炼了我们自主学习，查阅资料，绘图能力，碰到问题时，我们小组组员之间相互讨论，相互学习，共同完成了此次课设。

参考文件
[1]孙志礼，冷兴聚，魏严刚等主编. 机械设计. 沈阳：东北大学出版社
[2] 巩云鹏、田万禄等主编. 机械设计课程设计 . 沈阳：东北大学出版社
[3] 刘鸿文主编. 材料力学. 北京：高等教育出版社1991
[4] 哈尔滨工业大学理论力学教研组编. 理论力学. 北京：高等教育出版社 1997
[5] 大连理工大学工程画教研室编. 机械制图. 北京：高等教育出版社 1993
[6] 孙 桓，陈作模主编. 机械原理. 北京：高等教育出版社
[7] 高泽远，王 金主编. 机械设计基础课程设计.沈阳：东北工学院出版社 1987
[8] 张 玉，刘 平主编. 几何量公差和测量技术 .沈阳：东北大学出版社 1999

关键零部件三维图

三维装配体图及爆炸视图

关键零部件二维工程图
