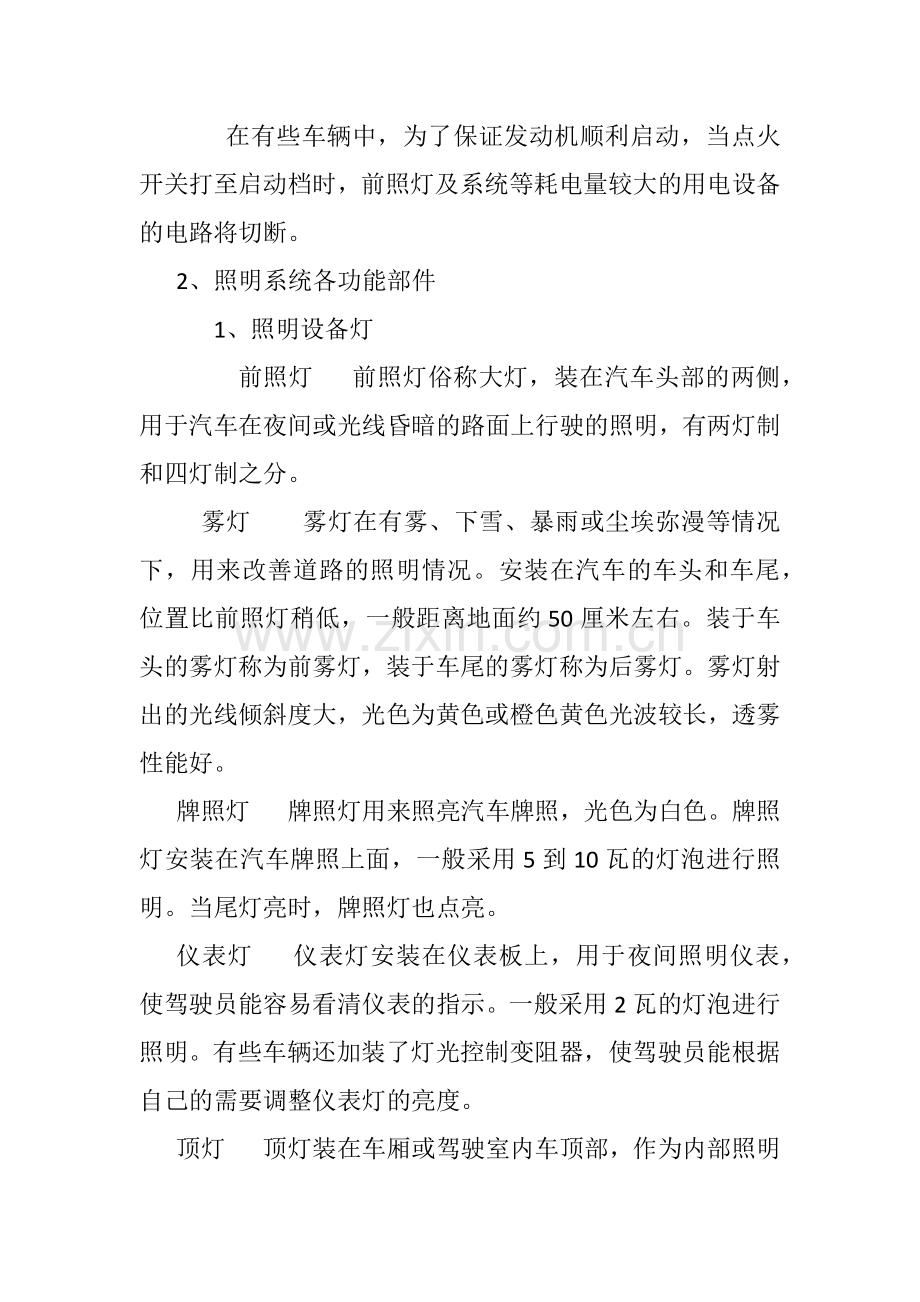

汽车照明系统实训报告 一、 实训目的(1)了解汽车照明系统的组成及工作原理。(2)掌握汽车照明系统故障的诊断与维修，二、实训设备 上海大众帕沙特Gsi轿车照明系统实训台三、实训内容 1、照明系统电路的特点1、照明系统主要由蓄电池、熔断丝、灯控开关、灯光继电器 、变光器、灯及其线路组成。汽车的照明灯一般由前照灯、雾灯、小灯、后灯、内部照明灯等组成。不同的车型所配置的照明设备不完全相同，其控制线路也各不相同。 照明灯由灯光开关直接控制。灯光开光在0档时，所有照明灯关断；灯光开关在1档时，小灯亮；灯光开关在2档时，前照灯、小灯同时亮。 照明系统安装有继电器，灯光开关控制断电器线圈，而继电器流过的电流才是灯泡的电流。 超车灯信号常用远光灯亮灭来表示，发出此信号时不通过灯光开关，属于短时接通式。 室内灯位于车内前部顶棚上，其功能是给驾驶员提供照明条件。此外，它还能受各车门开关控制，为驾驶员提供各个车门的开闭状态信号。 在有些车辆中，为了保证发动机顺利启动，当点火开关打至启动档时，前照灯及系统等耗电量较大的用电设备的电路将切断。 2、照明系统各功能部件 1、照明设备灯 前照灯 前照灯俗称大灯，装在汽车头部的两侧，用于汽车在夜间或光线昏暗的路面上行驶的照明，有两灯制和四灯制之分。 雾灯 雾灯在有雾、下雪、暴雨或尘埃弥漫等情况下，用来改善道路的照明情况。安装在汽车的车头和车尾，位置比前照灯稍低，一般距离地面约50厘米左右。装于车头的雾灯称为前雾灯，装于车尾的雾灯称为后雾灯。雾灯射出的光线倾斜度大，光色为黄色或橙色黄色光波较长，透雾性能好。牌照灯 牌照灯用来照亮汽车牌照，光色为白色。牌照灯安装在汽车牌照上面，一般采用5到10瓦的灯泡进行照明。当尾灯亮时，牌照灯也点亮。仪表灯 仪表灯安装在仪表板上，用于夜间照明仪表，使驾驶员能容易看清仪表的指示。一般采用2瓦的灯泡进行照明。有些车辆还加装了灯光控制变阻器，使驾驶员能根据自己的需要调整仪表灯的亮度。顶灯 顶灯装在车厢或驾驶室内车顶部，作为内部照明之用。工作灯 其它辅助用灯为了便于夜间检修，设有工作灯，经插座与电源相接。有的在发动机罩下面还装有发动机罩下灯，其功用与工作灯相同。 . . . .
