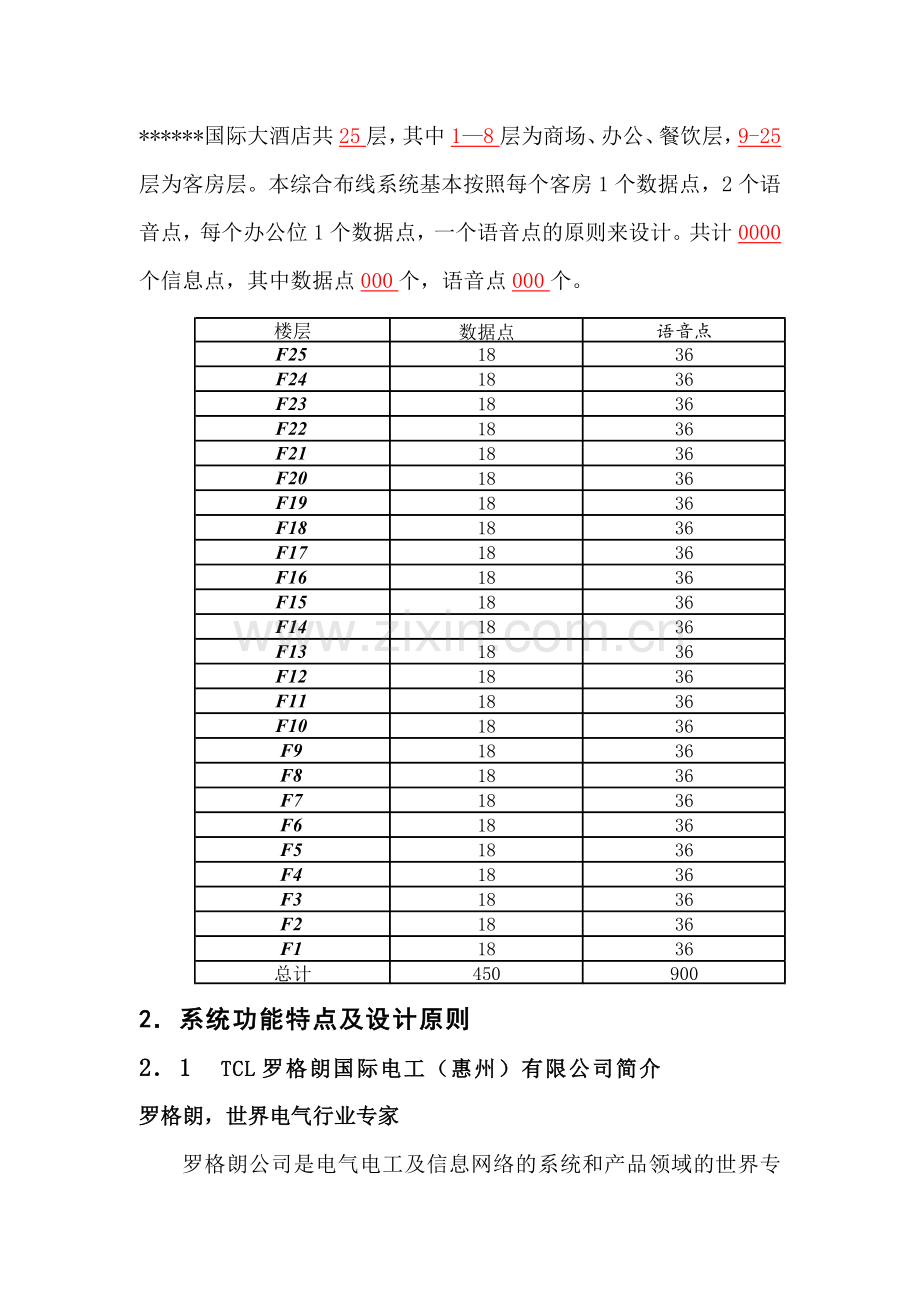

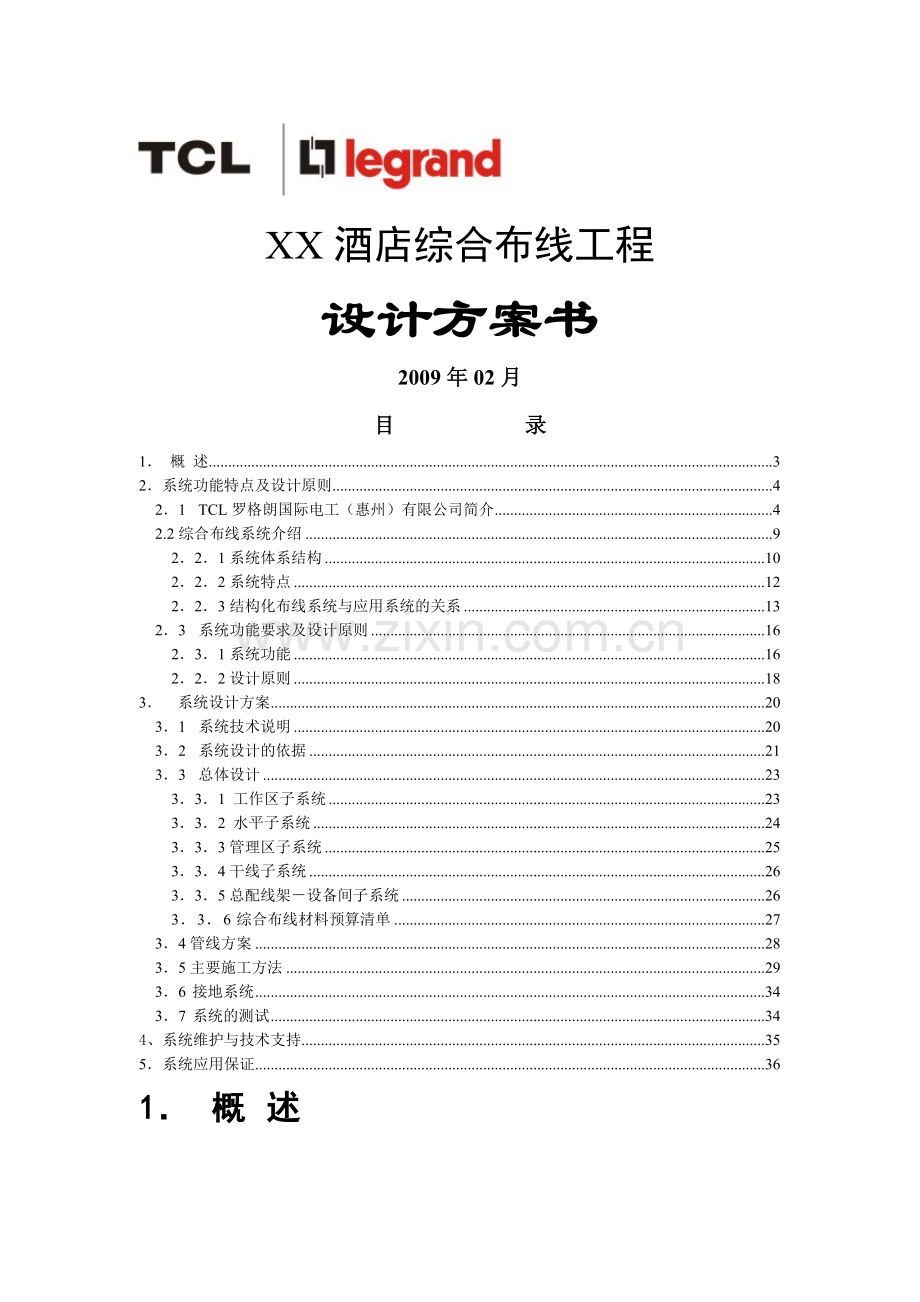

XX酒店综合布线工程设计方案书2009年02月目 录1 概 述32系统功能特点及设计原则421 TCL罗格朗国际电工（惠州）有限公司简介42.2综合布线系统介绍9221系统体系结构10222系统特点12223结构化布线系统与应用系统的关系1323 系统功能要求及设计原则16231系统功能16222设计原则183 系统设计方案2031 系统技术说明2032 系统设计的依据2133 总体设计23331 工作区子系统23332 水平子系统24333管理区子系统25334干线子系统26335总配线架设备间子系统26336综合布线材料预算清单2734管线方案2835主要施工方法2936 接地系统3437 系统的测试344、系统维护与技术支持355系统应用保证361 概 述*国际大酒店共25层，其中18层为商场、办公、餐饮层，9-25层为客房层。本综合布线系统基本按照每个客房1个数据点，2个语音点，每个办公位1个数据点，一个语音点的原则来设计。共计0000个信息点，其中数据点000个，语音点000个。2系统功能特点及设计原则21 TCL罗格朗国际电工（惠州）有限公司简介罗格朗，世界电气行业专家罗格朗公司是电气电工及信息网络的系统和产品领域的世界专家，主要为此类产品在住宅、写字楼及工业建筑的使用提供解决方案。罗格朗公司在全球60多个国家设有分支机构，产品销往世界上180多个国家和地区。集团旗下有着20多个全球或区域性品牌。拥有35000名雇员，在80多个产品系列中有约15万个产品年为电气安装和数据网络的用户提供了一个全套的系统解决方案。核心业务安装控制和指令全套开关和插座，火警和入侵报警装置，紧急照明，访问控制，远程控制和其他为了提高舒适性、安全性、通讯和保安的界面。线缆管理系统Legrand线缆管理解决方案能够灵活地将电缆和通讯线缆传达到每个工作站，提供全系列多种组合的产品从地面、墙面到天花板线缆管理方案，可配搭从强弱电开关插座、综合布线、工业连接器和低压电器保护装置。电力传输断路器、配电箱、配电柜及其他为了保护人身安全和财产免受电气危害并确保有效输配电的产品。声音，数据，影响传输信息技术，电话与视频网络，光纤和铜缆连接，音视频机柜与无线保真接入的预接方案一整套楼宇数据分配的解决方案。不断的创新创新：核心价值观，销售费用 4%到5%投入到研发，07年将近销售收入40%来自于新产品的销售。超过4800项专利超过1800的研究人员产品符合社会趋势抢滩高增长市场通过快速的有目标的收购，集团在全球占领了领导地位，并巩固其多元化的结构和提升其在全世界范围内的形象。核心价值观3.5万人来自不同的文化和区域，享受着同样的价值观，通集团的供应商，客户和合作伙伴保持健康的特有的关系。遵守道德提倡直接的对内沟通和诚信的对外交流，从而在集团成员之间保持相互尊重和信任的关系客户之上重视每一项对客户的承诺和服务。塑造“提供创新解决方案的最佳合作伙伴”的罗格朗集团形象。持续创新在所有领域进行持续创新和资源增值资源利用率最大化，追求有效益的持续发展。节约能源罗格朗集团提供的产品解决方案在节约能源的同事还要保证舒适，保护环境。提升电力的性能减少能源损耗罗格朗在中国TCL-罗格朗内蒙古工厂北京工厂卡博菲罗格朗上海公司东莞讯诚公司TCL-罗格朗国际电工深圳视得安公司罗格朗香港关于TCL-legrand2005年12月29日，TCL集团与法国罗格朗集团（LegrandS.A.）合作，转让TCL国际电工（惠州）有限公司及TCL楼宇科技（惠州）有限公司100%股份，TCL-罗格朗成立，成为法国罗格朗集团在中国最大的投资项目。TCL-罗格朗开关插座业务自2000年开始名列中国高档开关插座市场占有率榜首，取得多项国内行业荣誉和广大消费者的认可，综合布线业务在中国教育行业市场的占有率达到30%以上。我们致力于为中国客户提供完善的、智能化的用电解决方案和服务。历经十几年的发展，在合作伙伴和广大客户的支持下，我们已经成为中国地区开关插座及综合布线行业的领跑者。强大的营销渠道目前开关插座业务在中国设立41家办事处、700多家专销商、1000多家分销商；综合布线业务已经设立27家办事处、200多家系统集成商。随时为亿万客户提供周全、细致、快捷的服务。研发水平公司研发生产的许多产品已经成为行业的经典产品。拥有业内最大规模的研发部门和一大批专业知识强、经验丰富的资深技术人员。超过120项专利超过60名国内外研究人员2005年，通过了中国实验室国家认可委员会，即CNAL的现场评审，成为国内电工行业第一家通过国家认可的企业实验室。系统/解决方案无论是民用住宅，商用或工业建筑，我们都能提供完整的家庭系统和建筑自动化的解决方案。写字楼经济有效的安装与维护，灵活升级酒店系统安装，和谐统一的外观，满足不同服务要求的解决方案民用住宅最大限度地满足客户个性化需求公共场所适用于恶劣环境的解决方案，模块化系统易维护医疗机构适用于复杂环境的解决方案，系统易维护，抵抗器材干扰开关插座帝国丰富的开关插座产品线，不同材料，不同颜色，不同尺寸，不同功能模块满足各种需求优质的抗冲击材质，防火耐高温，适合任何极端环境使用符合国际标准的高品质弹簧，通过4万次开关测试结构化布线系统性能三整套可靠的系统（超五类、六类及加强六类）快速安装和升级可互搭的模块化配线架，区域配线箱，线缆连接器等完美综合安装专用的线缆管理系统（卡博菲，DLP等），开关插座适配器，适配于各种铜缆，光纤和无线线缆管理系统通过多重选择和灵活连接提供多重解决方案预制好的电气总线线槽，桥架，线槽，配线柱，地脚插等升级可适用于不同建筑构造和工作站设计的解决方案，易维护工作站设备适配于任何标准的开关插座来增加用户的舒适，亲切及人性化的感受智能家居系统 开启未来新生活舒适灯光场景，温度控制，中央控制，触摸屏等安全门禁系统，可视对讲，远程监控，安全报警等通讯通过多媒体插座或无线接入点，随时连接到电话，电视和数据网络节能通过人体感应器及编程开关，控制和减少能源消耗2.2综合布线系统介绍今天不断发展的信息网必须满足众多用户对不同技术与服务的要求，同时还要遵从各种操作系统及标准协议。结构化综合布线系统是兼容众多厂家设备的布线网络，它将先进的双绞线及光缆技术完美地结合起来，而达到信息资源的共享以满足顾客的需求。221系统体系结构结构化综合布线系统一般由六个子系统组成:工作区子系统水平区子系统干线区子系统管理区子系统设备间子系统建筑群子系统这六个子系统有机地结合在一起,构成一个完整的开放的布线系统。工作区子系统：工作区布线子系统由终端设备连接到信息插座的连线（或软线）组成，它包括装配软线、连接器和连接所需的扩展软线，并在终端设备和I/O之间搭桥。水平区子系统：水平区子系统是整个布线系统的一部分，它将干线子系统线路延伸到用户工作区。水平区子系统与干线区子系统的区别在于：水平区子系统总是处在一个楼层上，并端接在信息插座上。管理区子系统：控制建筑物各楼层配线间内所有信号传输的路由，由分配线架（IDF）及跳线组成。干线区子系统：通过垂直主干线缆实现楼层分配线间（IDF）到总设备间（MDF）的通信线路连接。设备间子系统：主要是由服务于计算机系统、网络集线器(HUB）、程控交换机（PABX）等的铜缆和光缆配线架、机柜、交联跳线、标签标记及地线等组成。建筑群子系统：实现建筑物之间的相互连接。 222系统特点综合性系统可以满足各种不同的电脑与通信需求,包括:高速与低速的数据系统图形终端及绘图机传送的图象资料电视会议与保安系统的视频信号模块化系统所有的接插件、适配器均为模块化方便使用灵活性搭配满足各种带宽的线缆、光缆,众多品种的适配器适合不同设备的需要扩充性是一种模块化星型结构，整个系统便于扩充及更改,同时可非常简便地分析系统可能出现的故障。223结构化布线系统与应用系统的关系结构化布线系统与应用系统的独立性商用建筑物布线标准EIA/TIA568也规定：用星型结构的物理布线实现各种形式的网络逻辑拓扑结构，即无论将来网络技术如何发展，其局域网络的拓扑结构一定是总线型、环型、星型、树型、或以上几种形式的结合，而星型的结构化物理布线，通过在配线室内的跳线灵活变换，便可实现以上所述的总线型(如Ethernet/IEEE802.3)、环型(IEEE802.5/TOKEN-RING,X3T9.5 TPDDI/FDDI)、星型(StarLAN)或混合型(含有环、总线等形式)的拓扑结构。而位于稍高层次的网络层、传输层则与物理布线本身相互独立。至于更高层次的网络应用软件(如NETWARE/Windows NT等)以及网络管理软件(如CISCO公司的 CiscoView、IBM公司的NetView、HP公司的OpenView等)与布线系统也完全相互独立。同时，网络技术的发展，也要求建筑物的物理布线具有灵活性，能够考虑到现在和未来的应用技术水平。网络系统本身应当分布实施，其原因是多方面的：应用的要求，财政预算上的限制，将来技术发展的考虑，而这种分布实施在技术上体现的层次不同。那么，对楼内布线本身，不必更多地考虑到网络的逻辑结构，更不需过多考虑网络服务和网络管理软件，这是物理布线以后的问题，也就是说结构化布线系统具有与应用的独立性。结构化布线系统与应用系统的不可分性现在公司、企业、银行、学校和政府部门内，信息已成为一种关键性的资源，它必须精确、迅速地传输于各种通讯设备、数据处理设备和显示设备之间。由于这一原因，公司、企业、银行学校和政府各部门都要求在尽可能短的时间内改进这些通讯系统，并根据需要配置各种配线系统。而在中国，即便是在新设计的建筑物内，往往仍沿用过去的那些布线技术，致使各种系统的布线无法相容，难以适应新技术的发展，且管线拥挤不堪，而配线上的巨额投资往往是重复的。这种情况还会随着公司、企业、银行和政府的成长，设备的更新、人员的变动、办公环境的变更而变得越来越糟。任何的增添、变动，都可能引起全局的变动，不但影响员工的工作效率，对公司、政府的运营也产生不良的影响。尤其是随着ISDN(综合业务数据网)、ATM(异步传输模式)、FDDI/TPDDI(光纤分布式数据接口/双绞线分布式数据接口)、楼宇自动化系统的出现、应用、推广和发展，原来使用的布线系统将无法满足要求。因此，寻求一种更合理、更优化、弹性强、稳定性和扩展性好的布线技术，已成为当务之急。它不但能够满足现在的要求，更主要的是迎接未来对配线系统的挑战。总之，各种满足EIA/TIA 568标准的结构化布线系统纷纷推广并被广泛接受，我们所提供的布线产品便是该标准的应用示例。他们能够使一次性的布线投资解决今后15到30年内将出现的布线问题。综合布线系统的主要优势a.采用按国际标准的结构化布线系统的优势；将各个系统统一布线，提高全系统的性能价格比。b.具有开放性和充分的灵活性，不论各个子系统设备如何改变，位置如何移动，布线系统只需跳线不须任何其它改变。c.设计思路简洁，施工简单，施工费用降低。D.充分适应通讯和计算机网络的发展，为今后办公全面自动化打下了坚实的线路基础。e.大大减少维护管理人员的数量及费用。f.可根据最终用户的不同需求进行随时的改变和调整。典型综合布线示意图水平区子系统干线区子系统设备间子系统管理区系统建筑群子系统工作区子系统23 系统功能要求及设计原则231系统功能1. 实用性：完全满足所支持的数据、多媒体等系统的传输速率和传输标准的要求。系统可为数据及高清晰度图像信息提供高速(100Mpbs以上)及带宽(100MHz以上)的传输能力，并完全满足千兆以太网以及ATM的需求。2.开放式结构：本系统方案完全符合EIA/TIA-568A、EIA/TIA-569A、ISO11801、EN50173、CECS72.97、CECS89.97等国际标准、中国国家标准及相关的其它标准规范。能支持综合信息(话音、数据、多媒体)传输和连接，实现多种设备配线的兼容。本综合布线系统能支持所有的数据处理(计算机)的供应商的产品，支持各种计算机网络的高速和低速的数据通讯，可以传输所有标准的模拟和数字的话音信号，具有传输ISDN的功能，可以传输模拟图像、数字图像以及会议电视等的多媒体信号。3.可扩展性：能在设备布局和需要发生变化时实施灵活的线路管理。大楼内所有弱电系统服务的各种拓扑结构的管理网络计算机、数据终端设备、传真绘图等图形图像设备以及话音设备等插入标准插座内，当这些设备的位置发生变化时，只需作一些简单的跳线，而不需敷设和安装新的电缆和插座。能够保证系统很容易的扩充和升降而不必更动整体配线系统。由于每个子系统都是相互独立的单元组，对每个分支单元系统的改动都不会影响其它子系统。改变接点连接使用网络拓扑结构方便在星型、总线型、环型等之间进行转换。4.维护方便：本系统提供有效的工具和手段，能够简单、方便进行线路故障的分析、检测和故障隔离，当故障发生时，可迅速找到故障点并加以排除。5.适应性强：具有适应未来的需求，平稳过渡到增强型分布技术的智能型大楼布线系统，并能实现大楼与国际互连网(Internet)等信息高速公路连接的需求。222设计原则具有先进性与前瞻性本布线系统的设计全部采用现代的概念、技术方法和产品；所选用的布线产品遵循统一的通信协议标准及建筑规范，具有良好的开放性，适于未来的扩展及升级，而且代表了当今的国际先进水平，具有发展潜力并能长期主导同类产品的发展潮流；具有成熟性和实用性本系统所采用的概念、技术、器材全部是非常成熟的，产品具有系统建成运行的成功范例。系统完全能够在现在和将来适应技术的发展，能够真正满足使用要求；具有良好的灵活性和扩展性本系统采用全模块化结构，能够满足灵活通用的要求，在系统修改、设备移位时，不必更换布线，仅在管理系统中的配线架上就可解决，布线系统的质量保证更多达20年，并具有充分的扩展能力。从而保证了用户的现有投资不被浪费，同时在不长时间中断系统工作的情况下进行便捷和经济的变更及扩展。详细实施解决方案见后。具有标准化与开放性本系统方案完全符合EIA/TIA-568A、EIA/TIA-569A、ISO11801、EN50173、CECS72.97、CECS89.97等国际标准、中国国家标准及相关的其它标准规范。本系统不仅能兼容语音、数据、图像的传输，同时能够对不同厂家的系统、设备有良好的支持。具有综合性与全面性本布线系统完全选择同一介质，同一接插件厂商产品，产品齐全，从而避免了产生连接设备出现不配套问题，保证信息设备的可接入性。本系统的方案规划长远、设计全面，在数据布点中预留有足够的光纤通道，完全满足将来技术发展的要求。具有易维护和易管理性本系统所选用的产品具有易维护和易管理性。满足办公自动化等计算机网络方案的要求本布线系统采用分层星型结构，可以通过跳线连接不同的网络设备，可以满足各种不同逻辑拓扑结构网络的要求，支持千兆比以太网和ATM网络的应用。系统数据传输链路满足1000Mbps传输速率的要求，同时通过便捷的光纤升级，可满足10000Mbps的传输速率需求。3 系统设计方案31 系统技术说明本系统完全遵循国家(国际)的有关建筑物综合布线系统及网络和通讯工程的设计和施工规范(标准)，以保证大楼综合布线系统是一套完整的规范的信息链路；1 统具有高品质的布线部件，所采用的布线部件全部符合国际标准ISO11801、欧洲标准EN50173和北美标准EIA/TIA568A-5对其的技术要求；2保证系统整体链路特性的一致性，所有通信链路全部满足国际标准ISO11801、欧洲标准EN50173和北美标准EIA/TIA568A-5对其的技术要求；系统采用标准模块化的接插件方式，进行完全结构化布线，以使得整个综合布线系统是基于开放功能的子系统，完全面向用户，并很容易在配线上进行话音、数据、多媒体等应用的互换和重新组合以及扩充和未来系统的技术更新和性能升级；3系统所有设备、零部件均涂有永久、易识别的标志，线缆、配线架均做到用编号及不同颜色加以区分；4系统简单可靠、管理方便，且又具有先进性；5系统安装、检测及维护简便，零部件、易损部件容易拆卸、更换；6系统具有极高的可靠性，整个系统链路非常稳定可靠，多通路交换，故障检测恢复快捷；7系统具有很强的灵活性，保证工作区的信息插座具有通用性，其用途无须限制为话音、数据或多媒体；8系统具有可扩展性，完全适应未来的发展需要；9系统具有兼容性，保证各厂家的设备都能插接到这套通用的综合布线系统中去，所提供的增强型5类连接硬件均完全满足向后兼容性和开放匹配性；10系统具有经济性，在满足应用要求的基础上，充分了降低工程造价，并遵循技术先进、设备优良、经济合理和质量优质的原则。32 系统设计的依据整个系统完全符合中华人民共和国之条例和规范，包括：1.建筑与建筑群综合布线工程系统设计规范GB/T50311-20002.建筑与建筑群综合布线系统工程验收规范GB/T50312-20003.民用建筑电气设计规范JGJ/T16-924.电气安装工程施工及验收规范GB50258-965.高层民用建筑设计防火规范 GB50045-956.以太网10Base-T标准 IEEE 802.37.以太网100Base-T标准 IEEE 802.3u8.千兆以太网标准 IEEE802.3Z9. ATM论坛(155Mbps/622Mbps)10.建筑与建筑群综合布线系统工程设计规范 CECS 72.9711.建筑与建筑群综合布线系统工程施工及验收规范 CECS89.9712.商用建筑物布线标准 EIA/TIA 568A13.国际标准 ISO/IEC 1180114.中国电气装置安装工程施工及验收规范 GBJ232-8215.民用建筑通道和空间标准 EIA/TIA 569A16.民用建筑通信管理标准 EIA/TIA 60617.民用建筑通信接地标准 EIA/TIA 60718.综合业务数字网基本数据速率接口标准 CCITT ISDN19.市内电话线路工程设计规范 YDJ8-8520.城市住宅区和办公楼电话通讯设施设计规范 YD/T 2008-9321市内电信网光纤数字传输系统工程设计技术规范22欧洲建筑通信标准EN5017323.光纤分布式数据接口高速局域网标准 ANSI FDDI24.市内电话线路工程设计规范 YDJ13-88另：本设计方案还按照如下标准及规范进行布线设计：设计标准：A IEEE 802 系列B EIA/TIA 568 工业标准及国际商务建筑布线标准安装与设计规范：A 中国建筑电气设计规范B 工业企业通信设计规范C 结构化综合布线系统设计总则D 中国工程建设标准化协会标准“建筑与建筑群综合布线系统工程设计规范”33 总体设计本项目按照提供的工程图纸以及软件园1号楼的实际结构和功能要求进行设计的。总体设计采用产品完善、性能最优的具有国内布线技术领先综合优势的TCL公司的结构化综合布线系统产品，并按照国家和国际相关标准及结构化综合布线系统设计原则和用户的要求设计。本系统设计采用星型物理结构，由工作区子系统、配线（水平）子系统、干线（垂直）子系统、管理子系统和设备间子系统组成。水平布点根据招标文件要求，严格按各楼层的布线平面图所示位置定位，使用的材料性能如下：331 工作区子系统86x86型面板根据贵航大厦综合布线系统要求，工作区子系统中铜缆信息插座均选用满足ISO 11801及EIA/TIA 568A标准的CAT6类模块式双孔RJ45插座，墙面使用86x86型面板。每个墙面信息插座均带有永久性的防尘门，根据信息点数量的比例，提供一定数量高速数据跳线，规格为1米或2米等不同长度的RJ45RJ45型 。六类RJ45模块六类RJ45跳线332 水平子系统为了保障信息点的使用功能，要求：六类4对非屏蔽双绞线（1）所有分配线间到信息插座的线缆全部采用六类UTP线缆。它们不仅可以支持10Mbps传输速率，用于低速数据的传输；还可支持100Mbps及1000Mbps以上传输速率，能满足图形、影像等多媒体信息和高速数据传输要求。（2）本系统设计，任何子系统的改变（如增减用户、用户地址改变等）都不影响整个系统的运行，增减用户只需做必要的跳线即可，使整个系统具有极强的灵活性。对于子系统出现故障时，星形拓扑的系统结构为系统线路故障检修提供极大方便。（3）每一个信息插座到管理间都用水平线缆连接。按照综合布线系统设计规范的要求，从管理间水平配线架出来到信息插座的每一根4对双绞线都不超过90M（不包括管理跳线），符合设计规范要求，并且遵循下列标准：1用颜色标记2EIA/TIA-568B民用建筑通信标准3六类双绞线支持数据及多媒体应用4所有水平线缆都经金属线槽、线管敷设至信息插座。333管理区子系统六类RJ45配线架*国际大酒店综合布线的语音机房及电脑机房均位于第八层。根据各层信息点的分配情况，本设计共设七个分配线间，分别为F4，F10，F13，F16，F19，F22及F24。其中：F4管理F1至F7共七个楼层的布线；F10管理F9至F11共三个楼层的布线；F13管理F12至F14共三个楼层的布线；F16管理F15至F17共三个楼层的布线；F19管理F18至F20共三个楼层的布线；F22管理F21至F23共三个楼层的布线；F24管理F24至F25共两个楼层的布线；F8所有线缆直接敷设至总机房。总机房至各分配线间采用六芯室内多模光纤及三类25对大对数电缆连接，实现数据与语音的通讯。334干线子系统干线子系统提供了建筑物中主配线架与层分配线架连接的通信联络。语音主干使用100对大对数缆；数据主干使用12芯室内多模光缆。335总配线架设备间子系统总配线架设在八层机房中，其中的数据总配线架选用24口机柜安装的光纤配线架，每层的分配线架选用12口机柜安装的光纤配线架；语音总配线架选用110型机柜安装配线架，且分别安装在2米高的19英寸标准工业用机柜内部。336综合布线材料预算清单序号产品名称产品型号数量1双位信息面板PF8312个2六类RJ45信息模块PM2013个324口六类RJ45模块式配线架PD2124个42米六类RJ45跳线PJ21020根519”标准机柜用1U宽度100对110配线架组件PI3100个65对110连接块PL1005个72米110-RJ45跳线(一头110、一头两个RJ45)PJ10220C根8理线器PA3211(02)个9六类非屏蔽线缆PC201004箱1012口ST型光纤配线架PD5012Z-ST个1124口ST型光纤配线架PD5024Z-ST个12ST光纤适配器PG5101-ST个131米尾纤（62.5/125）PJ5113-M1根142米光纤跳线（62.5/125）PJ5013-M2根1512芯室外多模光缆PC54MM62.5-12米1619”标准机柜PB1466-42U个17三类100对大对数线缆PC301100米以上为单套系统所用材料，如要采用2套系统时，上述材料请加倍，以此类推。34管线方案水平子系统布线方案水平子系统连接配线间和信息出口。水平布线距离应不超过90米，信息孔到终端的连线和配线间的跳线长度之和不超过10米。由于水平布线是放射型的，线缆量大，因此线槽容量的计算很重要。按照标准的线槽设计方法，应根据水平线的外径来确定线槽的容量。 即：线槽的截面积=水平线缆截面积x 3线槽的材料为冷轧钢板，表面可进行相应处理，如镀锌、喷塑、烤漆等。线槽可根据情况选用不同的规格。为保证线缆的转弯半径，线槽须配以相应规格的支辅件，以提供线路路由的转弯自如。为确保线路的安全，应使槽体具有良好的接地端。墙中管路应预留金属拉线。垂直主干子系统布线方案垂直主干子系统是由一连串通过地板通孔垂直对准的接线间组成的。垂直部分的作用是提供垂直主干的通道。这部分应采用纵向安装的槽型桥架的方案。所有的线槽由金属材料构成，用来安放和引导电缆，并起到机械保护作用，同时还提供了一个防火、密封、紧固的空间使线缆可以安全地延伸到目的地。其选材算法与水平子系统设计部分的选材算法一致。与水平部分一样，垂直通道部分也必须保留一定的空间余量，以确保在今后系统扩充时不致需要安装新的管线。设备子系统设计建议设备子系统是整个配线系统的中心单元，它的布放、选型及环境条件的考虑是否恰当都直接影响到将来信息系统的正常运行及维护和使用的灵活性。建议室内照明不低于150Lx。室内应提供UPS电源配电盘以保证网络设备运行及维护的供电。 每个电源插座的容量不小于300W。设备室的环境条件如下：温度保持在1827之间。湿度保持在30%50%之间。通风良好，室内无尘。35主要施工方法线槽、线管安装；缆线的布放；缆线的端接（包括安装主配线架、分配线架、信息插座）；以下分别详细介绍：线槽、线管安装：施工人员需要和建设单位密切配合，组织材料、工具，进行线槽、线管的安装工作。缆线的布放：缆线布放前，先检查线管、引线、出线墙盒、配线箱、托盘安装是否到位、并试通管路。缆线布放前，应核对布放缆线的规格、程式、路由及位置与施工设计相符。电缆布放应平直，不得产生扭绞、打圈等现象，不应受外力的挤压和损伤。通常情况下，由配线机柜出发的线缆先进入吊顶中的桥架，再经金属线管进入房间位置后至信息出口处。电源线、信号电缆、对绞电缆及建筑物内其他弱电系统的缆线应分离布放，以便防止电磁干扰。缆线布放时应有冗余。在交接间、设备间对绞电缆预留长度应为配线箱内周长，工作区处预留20CM。缆线的弯曲半径应符合下列规定：非屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的4倍。布放水平电缆线以前，应对信息点进行配线估算，充分利用好每箱线，做到节约用线。穿引缆线时，拉线用力应适度，不得野蛮施工。穿线过程中，特别是在与金属管、转线盒等断面接触时，应保护缆线护套层。穿好缆线前，应及时做好电缆两端识别标记；缆线布放到位后，应对音两次，发现问题，及进整改；绑扎电缆时，安装配线架前再对音一次。缆线的端接缆线终端处必须卡接牢固，接触良好。对绞电缆与接线模块卡接时，应按设计和厂家规定进行操作。缆线中间不得产生接头现象。对绞电缆与插接件连接应认准线号，线位色标，不得颠倒和错接。终端时每对对绞应保持扭绞状态，5类线非扭绞长度不应大于13mm，3类不大于25mm，剥除扩套层长度为4-5cm。剥除护套均不得刮伤绝缘层，应使用专用工具剥除。对绞电缆与RJ45信息插座的卡接端子连接时，应按先近后远，先上后下的顺序进行卡接。对绞线在与信息插座（RJ45）相连时，必须按色标和线对顺序进行卡接。插座类型、色标和编号应符合568A或568B标准。配线架内缆线终接（安装在模块上）应预留2cm余量，以便今后维护和检修故障。配线架模块留有一定余量。信息插座安装要求在内装修完成之后，进行各工作区面板和模块插座的安装。信息插座安装高度为底边距地30cm（在具体施工过程中，可根据土建或甲方要求确定）。信息插座只需要安装于墙上。其旁边 20cm 外安装一个三线单相电源插座，信息插座和电源插座的底边距地面 30cm。面板固定螺丝需拧紧，不产生松动现象。信息插座有标签，以图形或文字编号表示信息点编号和功能。安装位置符合设计要求。面板安装平直、整洁，须上齐装饰帽。出线盒内整洁，无灰尘，水泥块等杂物。配线架安装要求配线架缆线端接按工程管理人员提供的配线架配置表进行端接；各楼层信息点模块分区卡接。配线架及时安装带标签的标签托架，标签能准确反映出配线架中模块与信息插座的对应关系及总配线架与分配线架线缆的连接关系。为了体现跳线管理的规律性、灵活性、方便性，配线架安装跳线环，为跳线、软线和电缆提供交叉连接线道。配线架和机柜的接地电阻应小于2欧姆。信息插座安装完毕后，端接配线架前，利用测试仪对每个信息点进行一次性能测试，发现问题，及时整改。配线箱、机架和机柜的安装配线箱安装位置应据建方弱电竖井桥架安装情况而定。配线箱开孔数量、尺寸应据水平电缆数量、水平支桥架口径而定；开圆孔应带锁扣，开方孔应加橡胶防护圈。配线箱应安装平直，垂直偏差度不应大于3mm。安装落地式机架，架前应留有1.5m空间，机架背面离墙距离应大于0.8m，以便于安装和施工。配线架箱要根据安装设备的数量、尺寸，考虑到散热等要求。箱体要做到外壳无变形、凹陷及油漆损坏，内部的安装附件应完整、并提供一定数量的备品。设备安装设备安装是弱电系统施工过程中质量事故发生较多的一个工序，因此施工中必须严格遵循有关国家标准、并严格按设计图纸施工。各子系统设备安装要求如下：施工技术要求系统布线按系统配置图要求进行布线；设备接线按设备接线图进行接线，接线准确、有序。所有线缆、出入电缆、接线模块进行编号。技术指标按相关技术标准执行，要求编码准确无误，系统信号好，无干扰信号，系统正常稳定运行。其余施工必须符合产品自身的技术要求。设备安装要求横平竖直，外观整洁；固定螺丝需拧紧，不得缺漏，无松动现象；安装高度符合图纸设计要求。设备箱体内需扎线处理，进出线贴标签，标明各信息线用途；箱体内进出管须加锁扣，内部清洁，无其它杂物；箱体表面喷漆应完好无损。36 接地系统严格按照弱电系统接地要求：1、各机房必须提供计算机系统独立使用的独立接地系统，接地电阻小于1欧姆。2、电话进线机房、监控中心机房、程控交换机房、计算机中心机均应敷设防静电全钢高架地板。3、所有金属电管、铁箱及接线盒均应做好可靠电气连接。4、机房内接地线需用BV116mm，主干接地线需用BV125mm，其它接地线需用不小于BV12.5mm。5、各弱电井各个钢板箱内外壳接地螺栓均需用不小于BV12.5mm接地线与各垂直走线槽内BV125mm（主接地干线）焊接。37 系统的测试系统的测试线缆敷设及配线架等器件安装完成后，选用美国Fluke测试仪器对系统进行导通、接续、长度测试，并提交测试证明报告。测试内容包括:.工作区到设备间的链路连通状况；.主干链路连通状况；.距离、接线图、近端串扰和衰减等指标。4、系统维护与技术支持4.1 TCL-罗格朗国际电工（惠州）有限公司保证综合布线系统的维护同使用一样方便，以优质的服务程序来满足您的需求。4.2 保修范围：系统在验收交付使用后，除人为的损坏与操作不当、不可抗拒的力量 生成损坏不适用外、均属本公司保修范围。4.3 保修期限： 对整个系统、乙方一年免费服务。 在对整个系统测试合格后。将发放十五年产品质保证书，十五年内整个布线系统采用的TCL-罗格朗产品全部免费更换。 系统维护期限满后，乙方将只收取维护的基本成本费用。4.4 基本保证： 保证全部采用TCL-罗格朗原装产品，故如布线产品故障，我们保证在24小时之内予以修复或更换。 备用件依合约价或低于合约价提供。 在合约保修期内提供24小时紧急维修服务，故障发生3小时内到达进行维修作业 。4.5 自完工验收之日起，依合约运交的材料于设备，在正常使用情况时，提供一年免费保修服务，除因业主方人员疏忽或不可抗拒力之灾变如：火灾、地震、雷击、战争等 ，而导致材料或设备损害不在保修范围内。4.6 保修期间，本公司提供定期保修服务。服务项目于完工验收以后14日经审核，同意后即执行定期维护保养的项目，定期保修以利用节假日时间进行之。5系统应用保证十五年系统应用保证强有力的科研和开发能力，在新材料和现代加工技术方面的基础性研究是TCL-罗格朗公司面向未来的计算机通信电缆及其系统产品的保证。因此，TCL-罗格朗公司推出十五年的系统应用保证，以保护用户的投资利益。同时，我们要求经过严格培训并得到认证的工程师进行督导，以保证现场安装质量符合我们的质量标准。 . . . .
