2009学年度第一学期数控专业《机械识图》期末试卷（B卷）
班级： 姓名： 学号 ： 得分
一、填空题（20分）
1、比例是指 与其实物相应要素的 。
2、一个完整的尺寸由 、 、和 组成。
3、标注尺寸时应严格遵守国家标准有关尺寸注法的规定，做到 、
、 、 。
4、主视图反映了物体的上、下 、 四个方位关系。
5、正等轴测图的轴间角均为 。
6、图纸的基本幅面有A0、A1 、 、 。
7、绘制图样时轴线、对称中心线用 绘制，外轮廓线用
绘制。
8、三视图的投影规律：主、俯视图 ；主、左视图 ；俯、左视图 。
二、选择题(10分)
1、已知平面的三面投影，判别其空间位置（ ）。

A、水平面 B、侧平面 C、铅垂面 D、正垂面
2、标注竖直方向线性尺寸是，尺寸数字字头朝（ ）。
A、下 B、上 C、左 D、右
3、标注球面直径时，应在数字前加注符号（ ）。
A、S B、R C、SR D、SΦ

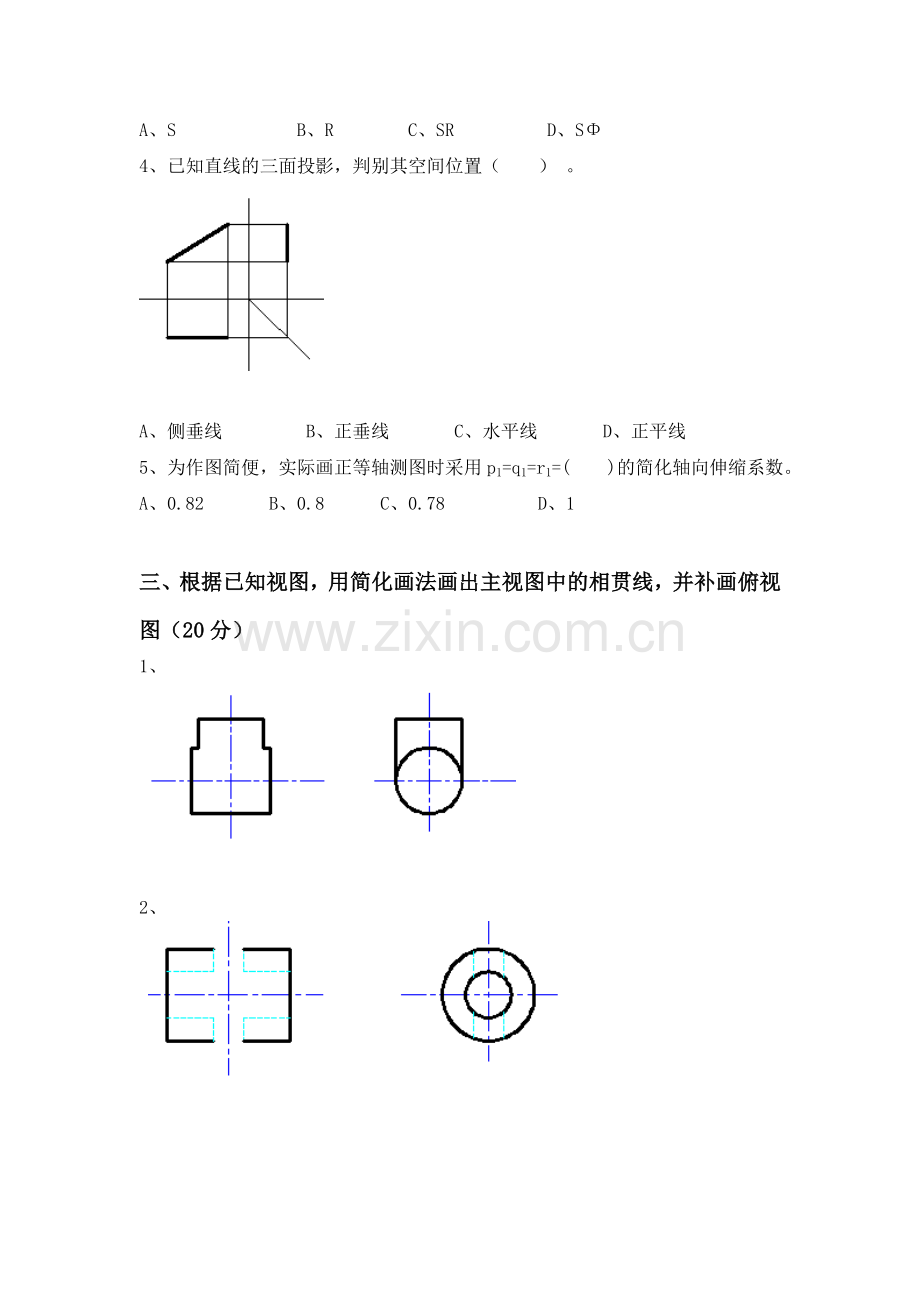

4、已知直线的三面投影，判别其空间位置（ ） 。

A、侧垂线 B、正垂线 C、水平线 D、正平线
5、为作图简便，实际画正等轴测图时采用p1=q1=r1=( )的简化轴向伸缩系数。
A、0.82 B、0.8 C、0.78 D、1

三、根据已知视图，用简化画法画出主视图中的相贯线，并补画俯视图（20分）
1、

2、

3、

4、

四、根据已知视图想象物体形状，补全视图中遗漏的图线(主视图不补图线)（25分）
1、

2、

3、

4、

5、

五、看懂两面视图，补画第三视图（25分）
1、

2、

3、

4、补全视图并画出其正等轴测图（10分）
