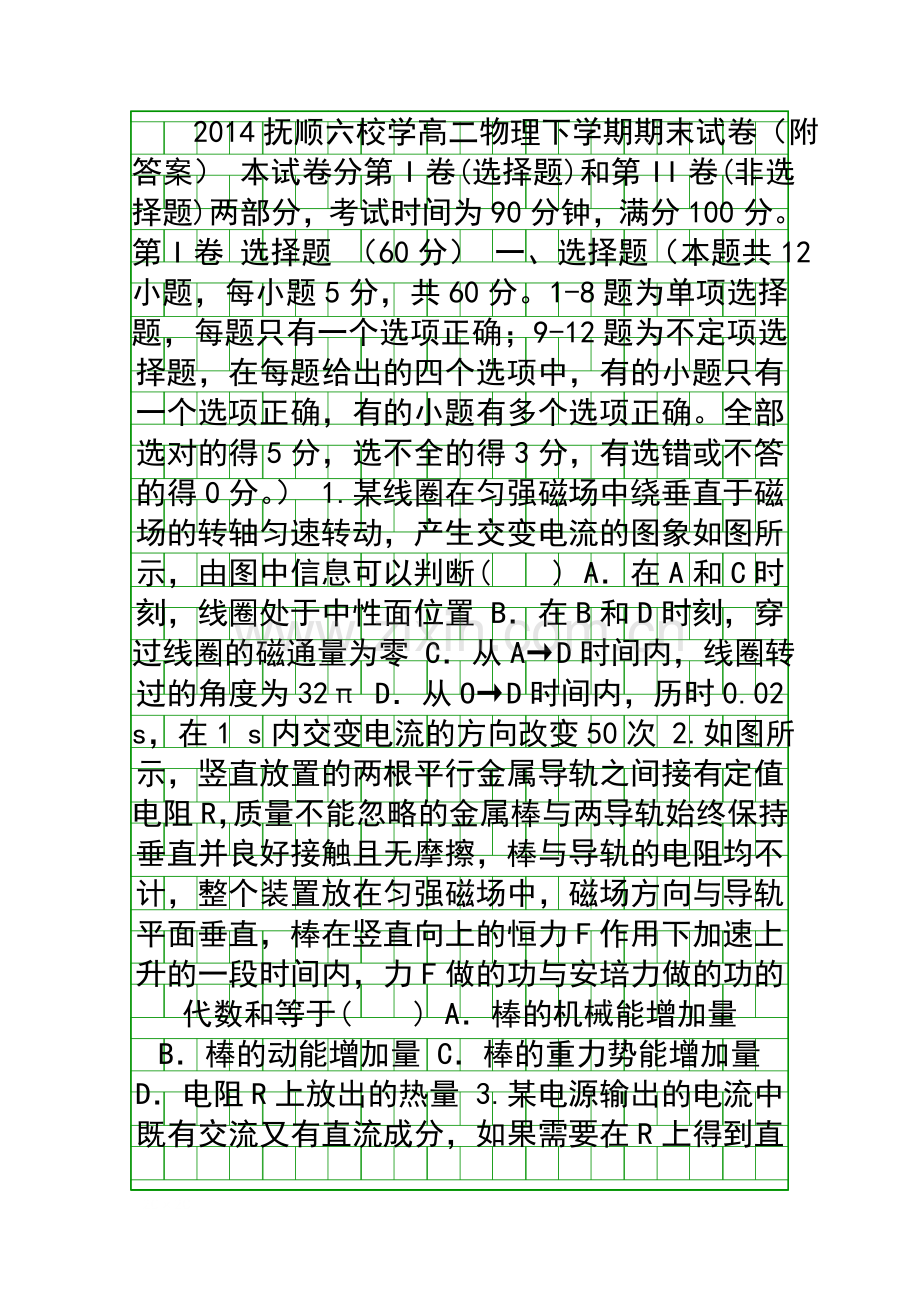

2014抚顺六校学高二物理下学期期末试卷附答案.docx

2014抚顺六校学高二物理下学期期末试卷（附答案） 本试卷分第I卷(选择题)和第II卷(非选择题)两部分，考试时间为90分钟，满分100分。 第I卷 选择题 （60分） 一、选择题（本题共12小题，每小题5分，共60分。1-8题为单项选择题，每题只有一个选项正确；9-12题为不定项选择题，在每题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确。全部选对的得5分，选不全的得3分，有选错或不答的得0分。） 1.某线圈在匀强磁场中绕垂直于磁场的转轴匀速转动，产生交变电流的图象如图所示，由图中信息可以判断() A在A和C时刻，线圈处于中性面位置 B在B和D时刻，穿过线圈的磁通量为零 C从AD时间内，线圈转过的角度为32 D从OD时间内，历时0.02 s，在1 s内交变电流的方向改变50次 2.如图所示，竖直放置的两根平行金属导轨之间接有定值电阻R，质量不能忽略的金属棒与两导轨始终保持垂直并良好接触且无摩擦，棒与导轨的电阻均不计，整个装置放在匀强磁场中，磁场方向与导轨平面垂直，棒在竖直向上的恒力F作用下加速上升的一段时间内，力F做的功与安培力做的功的代数和等于() A棒的机械能增加量 B棒的动能增加量 C棒的重力势能增加量 D电阻R上放出的热量 3.某电源输出的电流中既有交流又有直流成分，如果需要在R上得到直流成分，应在如图所示电路中的A、B两处连接合适的元件合理的连接方式是() AA、B处均接电感线圈 BA、B处均接电容器 CA处接电感线圈，B处接电容器 DA处接电容器，B处接电感线圈 4.如图所示是一个基本逻辑电路。声控开关、光敏电阻、小灯泡等元件构成的一个自动控制电路。该电路的功能是在白天无论声音多么响，小灯泡都不会亮，在晚上，只要有一定的声音，小灯泡就亮。这种电路现广泛使用于公共楼梯间，该电路虚线框N中使用的是门电路则下面说法正确的是（ ） AR2为光敏电阻，N 为或门电路 BR2为光敏电阻，N为与门电路 CR2为热敏电阻，N为或门电路 DR2为热敏电阻，N为非门电路 5矩形导线框固定在匀强磁场中，如图甲所示磁感线的方向与导线框所在平面垂直，规定磁场的正方向为垂直纸面向里，磁感应强度B随时间t变化的规律如图乙所示，则() A从0到t1时间内，导线框中电流的方向为abcda B从0到t1时间内，导线框中电流越来越小 C从0到t2时间内，导线框中电流的方向始终为adcba D从0到t2时间内，导线框各边受到的安培力越来越大 6.如图所示，螺线管匝数n1 500匝，横截面积S20 cm2，螺线管导线电阻r1 ，电阻R4 ，磁感应强度B的Bt图象如图所示(以向右为正方向)，下列说法正确的是() A通过电阻R的电流方向是从A到C B感应电流的大小保持不变为2.4 A C电阻R的电压为6 V DC点的电势为4.8 V 7如图所示，L1和L2是输电线，甲是电压互感器，乙是电流互感器。若已知甲的变压比为500：1，乙的变流比为200：l，并且已知加在电压表两端的电压为220V，通过电流表的电流为5A，则输电线的输送功率为（ ） A1.1102W B1.1104W C1.1l06W D1.1108W 8一台理想变压器，开始时开关S接1，此时原、副线圈的匝数比是111，原线圈接入电压为220 V的正弦交流电一只理想二极管和一个滑动变阻器串联接在副线圈上，如图所示则下列判断正确的是 () A原、副线圈中的功率之比为111 B若只将S从1拨到2，电流表示数增大 C若开关S接1，滑动变阻器接入电路的阻值为10 时，则1 min内滑动变阻器产生的热量为1 200 J D若只将滑动变阻器的滑片向下滑动，则两电表示数均减小 9. 如图所示电路中，电源电动势为E，线圈L的电阻不计以下判断不正确的是() A闭合S稳定后，电容器两端电压为E B闭合S稳定后，电容器的a极板不带电 C断开S后的很短时间里，电容器的a极板将带正电 D断开S后的很短时间里，电容器的a极板将带负电 10. 如图所示，金属棒AB垂直跨搁在位于水平面上的两条平行光滑金属导轨上，棒与导轨接触良好，棒AB和导轨的电阻均忽略不计，导轨左端接有电阻R，垂直于导轨平面的匀强磁场向下穿过平面，现以水平向右的恒力F拉着棒AB向右移动，t秒末棒AB的速度为v，移动距离为x，且在t秒内速度大小一直在变化，则下列判断正确的是() At秒内AB棒所受安培力方向水平向左且逐渐增大 Bt秒内AB棒做加速度逐渐减小的加速运动 Ct秒内AB棒做匀加速直线运动 Dt秒末外力F做功的功率为2Fxt 11如图所示，某小型发电站发电机输出的交流电压为500 V，输出的电功率为50 kW，用电阻为3 的输电线向远处送电，要求输电线上损失功率为输电功率的0.6%，则发电站要安装一升压变压器，到达用户再用降压变压器变为220 V供用户使用(两个变压器均为理想变压器)对整个送电过程，下列说法正确的是 () A输电线上的损失功率为300 W B升压变压器的匝数比为1100 C输电线上的电流为10 A D降压变压器的输入电压为4970 V 12 如图所示，相距为d的边界水平的匀强磁场，磁感应强度水平向里、大小为B.质量为m、电阻为R、边长为L的正方形线圈abcd，将线圈在磁场上方高h处由静止释放，已知cd边刚进入磁场时和cd边刚离开磁场时速度相等，不计空气阻力，则() A在线圈穿过磁场的整个过程中，克服安培力做功为mgd B若Ld，则线圈穿过磁场的整个过程所用时间为 2ghd C若Ld，则线圈的最小速度可能为mgRB2L2 D若Ld，则线圈的最小速度可能为第卷 非选择题 （40分） 二、实验题（本题共1小题，每空2分，共8分。） 13.某些固体材料受到外力后除了产生形变，其电阻率也要发生变化，这种由于外力的作用而使材料电阻率发生变化的现象称为“压阻效应”。现用如图所示的电路研究某长薄板电阻Rx的压阻效应，已知Rx的阻值变化范围为几欧到几十欧，实验室中有下列器材： A电源E（3 V，内阻约为1 ） B电流表Al（06 A，内阻r15） C电流表A2（06 A，内阻r2约为1 ） D开关S，定值电阻R0 （1）为了比较准确地测量电阻Rx的阻值，请完成虚线框内电路图的设计。 （2）在电阻Rx上加一个竖直向下的力F（设竖直向下为正方向），闭合开关S，记下电表读数，A1的读数为I1，A2的读数为I2，得Rx_（用字母表示）。 （3）改变力的大小，得到不同的Rx值，然后让力反向从下向上挤压电阻，并改变力的大小，得到不同的Rx值，最后绘成的图像如图所示。当F竖直向下（设竖直向下为正方向）时，可得Rx与所受压力F的数值关系是Rx_。（各物理量单位均为国际单位） （4）定值电阻R0的阻值应该选用_。 A1 B5 C10 D20 三、计算题（本题共2小题，共20分。解答时请写出必要的文字说明、方程式和重要的演算步骤.只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位。） 14（8分）发电机转子是n匝边长为L的正方形线圈，将它置于磁感应强度为B的匀强磁场中，绕垂直于磁场方向的轴以角速度做匀速转动，转动开始时线圈平面与磁场方向平行，已知线圈的总电阻为r，外电路的电阻为R.求： (1)电流的瞬时值表达式；(2)外电路上消耗的功率。15（12分）如图所示，螺线管横截面积为S，线圈匝数为N，电阻为R1，管内有水平向左的变化磁场。螺线管与足够长的平行金属导轨MN、PQ相连并固定在同一平面内，与水平面的夹角为q，两导轨间距为L。导轨电阻忽略不计。导轨处于垂直斜面向上、磁感应强度为B0的匀强磁场中。金属杆ab垂直导轨，杆与导轨接触良好，并可沿导轨无摩擦滑动。已知金属杆ab的质量为m，电阻为R2，重力加速度为g。忽略螺线管磁场对金属杆ab的影响、忽略空气阻力。 （1）为使ab杆保持静止，求通过ab的电流的大小和方向； （2）当ab杆保持静止时，求螺线管内磁场的磁感应强度B的变化率； （3）若螺线管内方向向左的磁场的磁感应强度的变化率DB/Dtk（k0）。将金属杆ab由静止释放，杆将沿斜面向下运动。求当杆的速度为v时，杆的加速度大小。四、选考题（共12分。请考生从给出的3道物理题中任选一题做答，并用2B铅笔在答题卡上把所选题目的题号涂黑。注意所做题目的题号必须与所涂题目的题号一致，在答题卡选答区域指定位置答题，如果多做，则按所做的第一题计分。） 16.选修3-3 （12分） （1）（4分）利用油膜法估测油酸分子直径的大小时，用滴管将体积分数为0.05%的油酸酒精溶液一滴一滴地滴入量筒中，记下滴入1 mL酒精油酸溶液时的滴数N；则每滴油酸溶液中含有的油酸体积为_ mL，将n滴油酸酒精溶液滴到水面上，测得油酸薄膜的面积为S cm2；则单个油酸分子的直径为_ cm. （2）（8分）如图所示，封闭有一定质量理想气体的汽缸固定在水平桌面上，开口向右放置，活塞的横截面积为S。活塞通过轻绳连接了一个质量为m的小物体，轻绳跨在定滑轮上。开始时汽缸内外压强相同，均为大气压 。汽缸内气体的温度 ，轻绳处在伸直状态。不计摩擦。缓慢降低汽缸内温度，最终使得气体体积减半，求： 重物刚离地时气缸内的温度 ；气体体积减半时的温度 ； 在下列坐标系中画出气体状态变化的整个过程。并标注相关点的坐标值。17 选修3-4（12分） (1) (4分) 一列简谐横波沿x轴传播，周期为T，t0时刻的波形如图所示，此时平衡位置位于x3 m处的质点正在向上运动，若a、b两质点平衡位置的坐标分别为xa2.5 m，xb5.5 m，则当a质点处在波峰时，b质点恰在_(填“波峰”、“波谷”或“平衡位置”)；t3T4时，b质点正在向y轴_(填“正方向”或“负方向”)运动 （2）（8分）如图所示， 真空中有一下表面镀有反射膜的平行玻璃砖，其折射率n2.一束单色光与界面成45角斜射到玻璃砖上表面上，最后在玻璃砖的右侧面竖直光屏上出现了两个光点A和B，A和B相距h2.0 cm.已知光在真空中的传播速度c3.0108 m/s，试求： 该单色光在玻璃砖中的传播速度 玻璃砖的厚度d.18选修3-5（12分） （1）（4分）如图所示为氢原子的能级图。用光子能量为13.06 eV的光照射一群处于基态的氢原子，可能观测到氢原子发射的不同波长的光有 种，其中最短波长为 m（结果保留位有效数字，已知普朗克常量h=6. 631034 Js）。 （2）（8分）如图所示，一质量 的平顶小车静止在光滑的水平轨道上。车顶右端放一质量 的小物体，小物体可视为质点。现有一质量 的子弹以水平速度 射中小车左端，并留在车中，已知子弹与车相互作用时间极短，小物体与车间的动摩擦因数为 ，最终小物体以 的速度离开小车，g取 。求： 子弹刚刚射入小车时，小车的速度大小 ； 小车的长度L。 20132014学年抚顺市六校联合体高二下学期期末考试试题 物理参考答案 一、选择题（本题共12小题，每小题5分，共60分。1-8题为单项选择题，每题只有一个选项正确;9-12题为不定项选择题，在每题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确。全部选对的得5分，选不全的得3分，有选错或不答的得0分。） 1.C 2.A 3.C 4.B 5.C 6.D 7.D 8.C 9.AD 10.AB 11.ACD 12.BCD 二、实验题：（本题共1小题，每空2分，共8分。） 三、计算题（本题共2小题，共20分。解答时请写出必要的文字说明、方程式和重要的演算步骤.只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位。） 14. （8分） 解析：(1)EmnBL2， （1分） ImEmRr （1分） iImcostnBL2costrR （2分） (2)IIm2， （1分） P外I2R （3分） 15. （12分）解析：（1）以金属杆ab为研究对象，根据平衡条件 - B0I L0（1分） 得 （1分） 解析：(1)油酸体积为1N0.05% mL，（2分） 则分子的直径(即油膜的厚度)为DVS0.05%nNS cm.（2分） （2）P1=P0， （1分） 等容过程： （2分） （1分） 等压过程： （2分） （1分） 如图所示（共1分）令小车长L，由功能关系知 (2分) 联立并代入数值得 (1分)20 20
