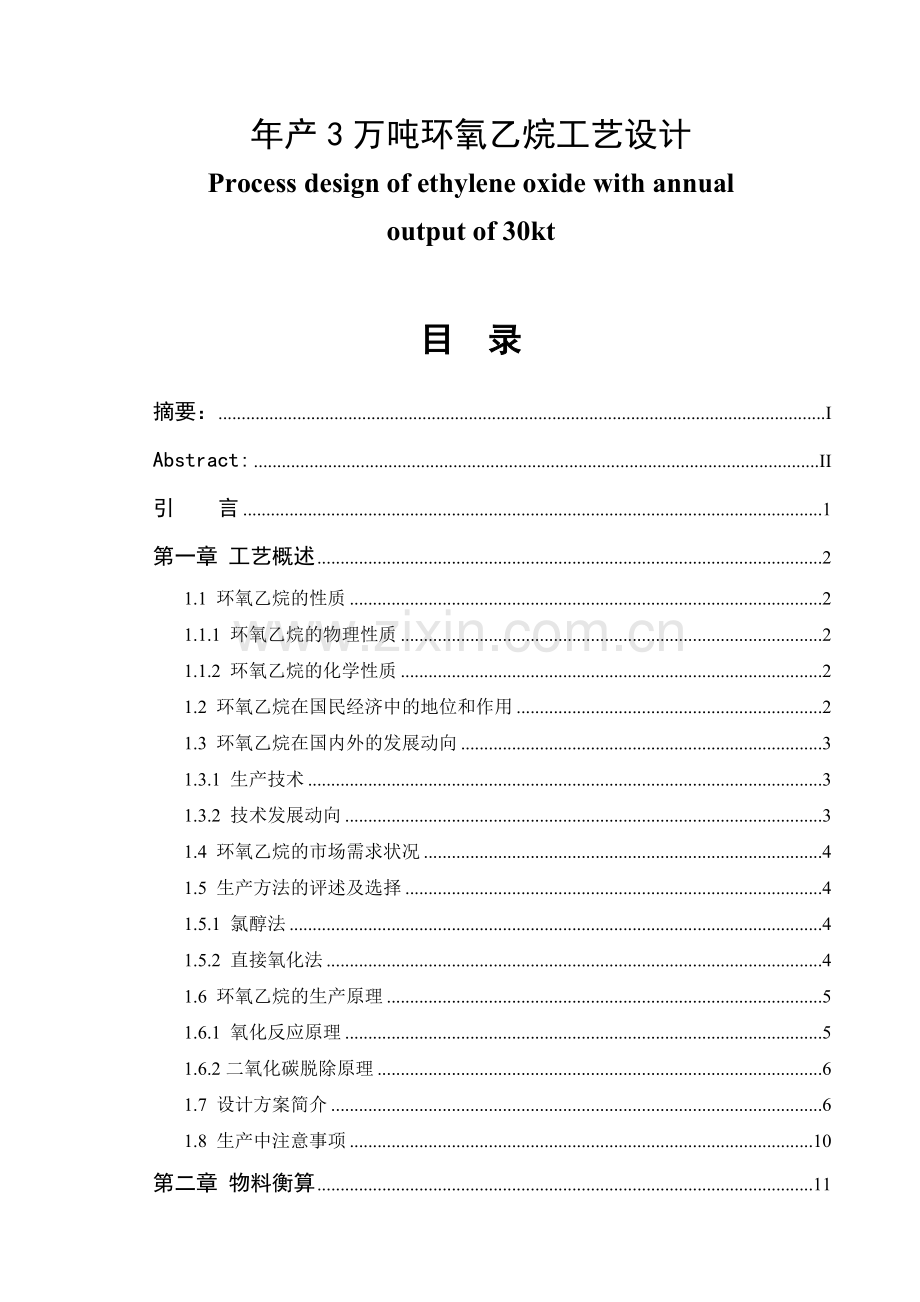

年产3万吨环氧乙烷工艺设计大学本科毕业论文.doc

年产3万吨环氧乙烷工艺设计Process design of ethylene oxide with annual output of 30kt 目 录摘要：IAbstract:II引 言1第一章 工艺概述21.1 环氧乙烷的性质21.1.1 环氧乙烷的物理性质21.1.2 环氧乙烷的化学性质21.2 环氧乙烷在国民经济中的地位和作用21.3 环氧乙烷在国内外的发展动向31.3.1 生产技术31.3.2 技术发展动向31.4 环氧乙烷的市场需求状况41.5 生产方法的评述及选择41.5.1 氯醇法41.5.2 直接氧化法41.6 环氧乙烷的生产原理51.6.1 氧化反应原理51.6.2二氧化碳脱除原理61.7 设计方案简介61.8 生产中注意事项10第二章 物料衡算112.1 物性数据112.2设计依据112.3 循环系统的物料衡算122.3.1 计算依据122.3.2混合器132.3.3 反应器16第三章 热量衡算193.1 反应器的热量衡算19第四章 设备计算244.1 反应器设备计算244.2 确定氧化反应器的基本尺寸244.3 床层压力降的计算254.4 传热面积的核算264.5 反应器塔径的确定264.6 环氧乙烷吸收塔的确定274.7 CO2吸收塔的确定27结 论28致 谢29参考文献30附 录31附录A 工艺流程图31附录B 设备图31年产3万吨环氧乙烷工艺设计摘要：本文是对年产3万吨环氧乙烷合成工段的工艺设计。本设计简单介绍了环氧乙烷在国民经济中的地位和作用、性质、主要用途、生产现状、工业生产方法和发展趋势，认真比较众多生产方法并确定了用乙烯氧气直接氧化法生产环氧乙烷的方法，并叙述了生产原理、工艺流程。对主要设备如混合器、反应器等进行物料衡算，对环氧乙烷反应器设备进行热量衡算，并对环氧乙烷反应器进行详细的设备计算和校核，确定操作参数、设备类型，使用CAD绘制相应的工艺流程图，最后得出设备参数。关键词：环氧乙烷； 工艺流程； 反应器； 物料衡算Process design of ethylene oxide with annual output of 30ktAbstract: The process of ethylene oxide with annual output of 30,000 tons was designed in this paper. The process design of this essay introduced the epoxy ethanes properties, main uses, production situation, and point out the position and role of the epoxy ethane in national economy environment, in the main while it is analysis the industrial production method and development trend of epoxy ethane in the future. In this essay it is carefully compare many production methods and finally to choose the oxygen direct oxidation process method in the production of epoxy ethane with ethylene. And it is also describes the production principle and the production process. The material balance carries on the main equipment such as mixer, reactor and so on.Then carry on the heat balance of epoxy ethane reactor equipment. And make the detailed calculating and checking of the epoxy ethane reactor equipment. Then make sure the operating parameters, decide the equipment type, and use of CAD drawing of the corresponding process flow diagram, at last to obtain the device parameters .Key words : epoxyethane; process; reactor; material balanceII引 言环氧乙烷是石油化学工业的重要产品，也是一种基本有机化工原料，用途很多，广泛用于生产乙二醇、非离子表面活性剂、乙醇胺、乙二醇醚溶剂、医药中间体、油田化学品、农药乳化剂等各种精细化学品。环氧乙烷的工业化生产已经有半个多世纪的历史，最早的工业化生产方法是氯醇法，由于其存在腐蚀设备、污染环境和耗氯量大等一系列问题，现在己基本上被淘汰了，取而代之的是直接氧化法。直接氧化法又分为空气氧化法和氧气氧化法，其主要区别在于乙烯的氧化剂各不相同。在环氧乙烷的生产发展过程中，生产技术和工艺过程都有不断的改进和革新，到目前为止，世界上几乎所有的环氧乙烷都是用乙烯直接 氧化法生产的。直接氧化法中，首先出现的是空气氧化法，而后氧气氧化法问世，二者并行，近几十年来，许多厂家都采用氧气氧化法生产环氧乙烷，因为氧气氧化法不需要空气净化系统，并且氧气氧化法的环氧乙烷收率高于空气氧化法，乙烯单耗较低。由于用纯氧作氧化剂，连续引入系统的惰性气体大为减少，未反应的乙烯基本上可完全循环使用1。第一章 工艺概述1.1 环氧乙烷的性质1.1.1 环氧乙烷的物理性质环氧乙烷（简称EO），英文名称epoxyethane，又被称为氧化乙烯，也称恶烷，分子式：C2H4O，分子量：44.05，沸点：10.4，熔点：-112.2，蒸汽压：145.91kPa/20。相对密度(水)=1：0.87，相对密度(空气)=1：1.52。在常温下为无色气体，低温时为无色易流动液体，在空气中的爆炸限（体积分数）为2.6%100%，它易与水、醇、氨、胺、酚、卤化氢、酸及硫醇进行开环反应有乙醚的气味，其蒸气对眼和鼻粘膜有刺激性，有毒。环氧乙烷易自聚，尤其当有铁、酸、碱、醛等杂质或高温下更是如此，自聚时放出大量热，甚至发生爆炸，因此存放环氧乙烷的贮槽必须清洁，并保持在0以下。1.1.2 环氧乙烷的化学性质由于环氧乙烷具有含氧三元环结构，性质非常活泼，极易发生开环反应，在一定条件下，可与水、醇、氢卤酸、氨及氨的化合物等发生加成反应，其中与水发生水合反应生成乙二醇，是制备乙二醇的主要方法。当用甲醇、乙醇、丁醇等低级醇与环氧乙烷作用时，分别生成乙二醇甲醚、乙二醇乙醚、乙二醇丁醚。它们兼具醇和醚的性质，是优良的溶剂，用途很广泛，可溶解纤维酯如硝酸纤维酯、工业上称为溶纤剂。与氢卤酸作用，环氧乙烷与氢卤酸在室温或更低的温度下反应，生成卤醇，可用于定量分析环氧乙烷及环氧乙烷型化合物。与氨反应可生成一乙醇胺、二乙醇胺和三乙醇胺。环氧乙烷本身还可开环聚合生成聚乙二醇。1.2 环氧乙烷在国民经济中的地位和作用环氧乙烷(简称EO)，又称氧化乙烯，也称恶烷，是一种最简单的环醚，是乙烯工业衍生物中仅次于聚乙烯和聚氯乙烯的重要有机化工产品，是最简单最重要的环氧化物，在国民经济发展中具有举足轻重的地位和作用。从全球来看，环氧乙烷主要用作化学中间体，它主要消费于乙二醇，全球环氧乙烷产量的60%都转变为乙二醇，乙二醇可进一步加工成聚酯纤维和树脂。有13%的环氧乙烷用于制造其它二醇类（如聚乙二醇、二甘醇和三甘醇等）。环氧乙烷的第二大销量是用于洗涤剂的产品。其它环氧乙烷的衍生产品有乙醇胺、溶剂、乙二醇醚类等。环氧乙烷也用作熏蒸消毒杀虫剂、杀菌剂以及医疗器械的消毒剂。2003年全球环氧乙烷消费量为1593.4万吨。19982003年年均消费增长率达到5.6%，预计20032008年和20082013年又分别以4.6%和3.4%速率递增，即到2008年和2013年全球环氧乙烷需求量将分别达到1995.2万吨和2358.2万吨。我国由氯醇法生产环氧乙烷始于1960年代，由于氯醇法对乙烯质量要求不高，所以采用酒精发生乙烯和渣油裂解混合烯烃生产环氧乙烷在我国石油化工发展初期具有一定意义。随着大规模引进环氧乙烷装置的建成和投产，加上环保法规的日益严格，国内小规模的氯醇法环氧乙烷装置已无生命力，于1993年下半年淘汰。因经济原因，早期引进的空气法环氧乙烷装置大多也改造为氧气法2-3。1.3 环氧乙烷在国内外的发展动向1.3.1 生产技术1922年UCC(联碳公司)建成首套氯醇法工业装置。1938年又建成了首套乙烯空气氧化法工业装置。1958年Shell(壳牌公司)建成首套乙烯氧气氧化法工业装置。目前，全球环氧乙烷专利技术大部分为Shell、美国SD(科学设计公司)和UCC三家公司所垄断，这三家公司的技术占环氧乙烷总生产能力的90%以上。Shell、SD和UCC三家公司的乙烯氧化技术水平基本接近，但技术上各有特色。例如在催化剂方面，尽管载体、物理性能和制备略有差异，但水平比较接近，选择性均在80%以上；在工艺技术方面都有反应部分、脱CO2、环氧乙烷回收组成，但抑制剂选择、工艺流程上略有差异。目前国内环氧乙烷生产厂家均采用乙烯氧气氧化法生产技术，基本为引进技术。1.3.2 技术发展动向近年来，世界上环氧乙烷催化剂、工艺技术等方面有了新的进展。在催化剂方面，目前已形成高活性和高选择性两大系列工业化催化剂。高活性催化剂系列产品为S860、S861、S862、S863，具有初始反应温度低(218225)、初始选择性高(81%83%)、活性和选择性下降速率慢等特点，该系列催化剂已应用于国内外20多家采用Shell技术或其他专利技术的环氧乙烷生产装置中。高选择性催化剂系列产品为S879、S882，催化剂初始选择性分别为85%和88%。SD和UCC在新催化剂开发方面也取得许多进展，例如近期SD公司开发的固载银及含有碱金属、硫、氟和磷族元素(P，Bi，Sb)，固载银及含有碱金属、硫、氟和或锡，固载银及含有碱金属、硫、氟和镧系金属助剂的催化剂，突破了以铼和过渡金属作助剂制备环氧乙烷银催化剂的传统方法。研制的催化剂在反应温度232255时，催化剂的环氧乙烷选择性可达81.9%84.6%。UCC公司报道了一系列催化剂研制专利，包括含锂、钠、钾、铷、铯、钡中至少一种阳离子助剂，含硫化物、氟化物阴离子助剂和选自BB族至少一种元素组成的减少环氧乙烷完全氧化反应的银催化剂。而性能最优异的是一种含银载体用硝酸钾和高锰酸钾溶液多次浸渍制备的催化剂，这种银催化剂中含钾质量分数1.512mg/g，锰质量分数37.4mg/g，催化剂经21天运行试验后，环氧乙烷选择性可高达96.6%4。1.4 环氧乙烷的市场需求状况我国最早以传统的乙醇为原料经氯醇法生产EO。20世纪70年代我国开始引进以生产聚酯原料乙二醇为目的产物的环氧乙烷/乙二醇联产装置，我国EO生产与应用已走上快速发展道路，至今已经引进十余套EO生产装置。2003年我国EO生产能力约为1200kt/a。随着我国聚酯与表面活性剂等领域的迅猛发展，EO远不能满足市场需求，因此有多家企业计划建设规模化EO生产装置，可以预计未来几年我国EO的生产能力将呈现迅速增加的势头。其中北京燕山石化于2004年将已有的70kt/a的生产能力扩大到250kt/a左右；南京扬巴一体化工程9套核心装置中含有一套240kt/a的EO装置，于2004年建成投产；中海壳牌石化有限公司已在南海建设一套300kt/a EO生产装置，2009年建成投产；上海石化已新建一套300kt/a EO生产装置，2009年建成投产；另外天津联化、独山子石化等企业均计划在未来几年内建设规模化的EO生产装置。到2015年我国EO的生产能力将激增至2160kt/a，在未来两年内国内EO生产能力将翻一番，可见我国EO工业市场需求与发展前景之好。1.5 生产方法的评述及选择环氧乙烷的工业生产方法有氯醇法和乙烯直接氧化法。1.5.1 氯醇法氯醇法是早期的工业生产方法，分两步完成，首先由氯气和水反应生成次氯酸，次氯酸与乙烯反应生成氯乙醇，然后氯乙醇与氢氧化钙皂化生成环氧乙烷。1922年UCC(联碳公司)建成首套氯醇法工业装置。尽管氯醇法乙烯利用率高，但生产过程中消耗大量氯气，腐蚀设备，污染环境，产品纯度低，现已基本被淘汰。1.5.2 直接氧化法直接氧化法又可分为空气氧化法和氧气氧化法。1931年法国催化剂公司的Lefort发现乙烯在银催化剂作用下可以直接氧化成环氧乙烷，经过进一步的研究与开发形成乙烯空气直接氧化法制环氧乙烷技术，1937年美国UCC公司首次采用此法建厂生产。1958年Shell(壳牌公司)建成首套乙烯氧气氧化法工业装置，生产成本低，产品纯度可达99.99%。氧气氧化法与空气氧化法相比，工艺流程稍短，设备较少，建厂投资少；氧化反应中催化剂的选择性高，反应温度比空气法低，对催化剂寿命的延长和维持生产的平稳操作较为有利。通常氧气氧化法的生产成本比空气氧化法低10左右。由于氧气氧化法比空气氧化法有明显的优越性，因此目前世界上的环氧乙烷生产装置普遍采用氧气氧化法5-6。本设计数据均参考乙烯直接氧化法。综上所述，本设计采用乙烯直接氧化法。1.6 环氧乙烷的生产原理1.6.1 氧化反应原理乙烯氧化过程，按氧化程度可分为选择氧化（部分氧化）和深度氧化（完全氧化）两种情况，乙烯分子中碳碳双键C=C具有突出的反应活性，在一定条件下可实现碳碳双键选择性氧化，生成环氧乙烷。但在通常的氧化条件下，乙烯的分子骨架容易被破坏，而发生深度氧化生成二氧化碳和水。为使乙烯氧化反应尽可能的约束在生成目的产物环氧乙烷的方向上，目前工业上乙烯直接氧化生成EO的最佳催化剂均采用银催化剂。在银催化剂作用下的反应方程式如下： (1-1)另外，乙烯直接氧化还有副产物生成，其中CO2和水最多。实验已证明这些副产物以两条不同的路线生成的。首先，乙烯直接氧化生成CO2和水并伴随着许多寿命极短的部分氧化中间产物： (1-2)这一反应用氯化物来加以抑制，该氯化物为催化剂抑制剂即1， 2二氯乙烷（EDC），EO自身有也一定的阻止进一步氧化的能力。 (1-3) (1-4)在反应过程中如有碱金属或碱土金属存在时，将催化这一反应。CO2还由EO氧化而得，这时它首先被异构为乙醛，然后很快被氧化为CO2和H2O。反应速度由EO异构化控制。 (1-5) (1-6)反应器副产物中除CO2和H2O以外还有微量的乙醛和甲醛。它们在精制单元中从EO和EG中分离掉，以上氧化反应均是放热反应7-9。1.6.2二氧化碳脱除原理本装置采用碳酸盐溶液吸收CO2，以脱除氧化反应的副产物CO2，此吸收为化学吸收：K2CO3 + CO2 + H2O2KHCO3 + 26.166kJ/mol(1-7)应分五步进行：H2O=H+ + OH- (1-8)K2CO3=CO32- + 2K+ (1-9)H+ + CO32-=HCO3- (1-10)K+ + HCO3- =KHCO3 (1-11)CO2 + OH-=HCO3- (1-12)速度由第五步控制，在接近大气压下，用蒸汽汽提富碳酸盐液，将CO2从系统中解析出来，排至大气：KHCO3K2CO3+CO2+H2O (1-13)1.7 设计方案简介环氧乙烷（简称EO）是最简单也是最重要的环氧化合物，在常温下为气体，沸点10.5。可以与水、醇、醚及大多数有机溶剂以任意比混合。有毒，易自聚，尤其当有铁，酸，碱，醛等杂质或高温下更是如此，自聚时放出大量热，甚至发生爆炸，因此存放环氧乙烷的贮槽必须清洁，并保持在0以下。环氧乙烷是以乙烯为原料产品中的第三大品种，仅次于聚乙烯和苯乙烯。它的用途是制取生产聚酯树脂和聚酯纤维的单体、制备表面活性剂，此外还用于制备乙醇胺类、乙二醇醚类等10。 一、反应过程分析：工业上生产环氧乙烷最早采用的方法是氯醇法，该法分两步进行，第一步将乙烯和氯通入水中反应生成2-氯乙醇，2-氯乙醇水溶液浓度控制在6%7%（质量）;第二步使2-氯乙醇与Ca(OH)2反应，生成环氧乙烷。该法的优点是对乙烯的浓度要求不高，反应条件较缓和，其主要缺点是要消耗大量氯气和石灰，反应介质有强腐蚀性，且有大量含氯化钙的污水要排放。因此开发了乙烯直接氧化法，取代氯醇法。工业上生产环氧乙烷的方法是乙烯直接氧化法，在银催化剂上乙烯用空气或纯氧氧化。乙烯在Ag/Al2O3催化剂存在下直接氧化制取环氧乙烷的工艺，可用空气氧化也可以用氧气氧化，氧气氧化法虽然安全性不如空气氧化法好，但氧气氧化法选择性较好，乙烯单耗较低，催化剂的生产能力较大，故大规模生产采用氧气氧化法。主要反应方程式如下：主反应 (1-14)副反应 (1-15)由乙烯环氧化反应的动力学可知，乙烯完全氧化生成二氧化碳和水，该反应是强放热反应，其反应热效应要比乙烯环氧化反应大十多倍。故副反应的发生不仅使环氧乙烷的选择性降低，而且对反映热效应也有很大的影响。选择性下降，热效应就明显增加，如选择性下降移热慢，反应温度就会迅速上升，甚至产生飞温。所以反应过程中选择性的控制十分重要。二、催化剂的选择：环氧化法生产环氧乙烷是一个强放热放应，为减少深度氧化的副反应，提高选择性，催化剂的选择非常重要。研究表明，只有在银催化剂催化下乙烯的环氧化反应才有较高的选择性。工业上使用的银催化剂是由活性组分，载体和助催化剂所组成。载体 载体的主要功能是分散活性组分和防止银微晶的半熔和烧结，使其活性保持稳定。由于乙烯环氧化过程存在平行副反应和连串副反应的竞争，又是一强放热反应，故载体的表面结构及其导热性能，对反应的选择性和催化剂颗粒内部温度的分布有显著的影响。载体表面积大，活性比表面积大，催化剂活性高但也有利于乙烯完全氧化反应的发生，甚至生成的环氧乙烷很少。载体如有空隙，由于反应物在细空隙中的扩散速度慢，产物环氧乙烷在空隙中浓度比主体浓度高，有利于连串副反应地进行。工业上为了控制反应速度和选择性，均采用低比表面积无孔隙或粗空隙惰性物质作为载体，并要求有较好的导热性能和较高的热稳定性。工业上常用的载体有碳化硅，氧化铝和含有少量氧化硅的氧化铝等11。助催化剂 所采用的助催化剂有碱金属类，碱土金属类和稀土元素化合物等。碱土金属类中，用得最广泛的是钡盐。在银催化剂中加入少量钡盐，可增加催化剂的抗熔结能力，有利于提高催化剂的稳定性，延长其寿命，并可提高活性。据研究两种或两种以上的助催化剂起到协同作用，可提高选择性。抑制剂 在银催化剂中加入少量硒碲氯溴等对抑制二氧化碳的生成，提高环氧乙烷的选择性有较好的效果。工业上常在原料气中添加微量有机氯如二氯乙烷，以提高催化剂的选择性，调节温度12-14。三、反应器及混合器的选择：乙烯环氧化制环氧乙烷是一强放热反应，温度对反应的选择性十分敏感，对于这种反应最好采用流化床反应器，但因为细颗粒的银催化剂易结块也易磨损，流化质量很快恶化，催化剂效率急速下降，故工业上普遍采用的是列管式固定床反应器，管内放催化剂，管间走冷却介质。在配制混合气时，由于纯氧加入到循环气和乙烯的混合气中去，必须使氧和循环气迅速混合达到安全组成，如果混合不好很可能形成氧浓度局部超过极限浓度，进入热交换器时易引起爆炸危险。为此，混和器的设计极为重要，工业上是借多空喷射器对着混和气流的下游将氧高速度喷射到循环气和乙烯的混合气中，使他们迅速进行均匀混合。为了确保安全，需要用自动分析检测仪监视，并配制自动报警连锁切断系统，热交换器安装需要有防爆措施15-16。四、影响因素（反应条件）的分析： 反应温度乙烯环氧化过程中存在着平行的完全氧化副反应，影响转化率和选择性的主要因素是温度。温度过高，反应速度快、转化率高、选择性下降、催化剂活性衰退快、易造成飞温；温度过低，速度慢、生产能力小。所以要控制适宜温度，其与催化剂的选择性有关，一般控制的适宜温度在200260。 反应压力加压对氧化反应的选择性无显著影响，但可提高反应器的生产能力且有利于环氧乙烷的回收，故采用加压氧化法，但压力高对设备的要求高费用增加催化剂易损坏。故采用操作压力为2MPa左右。 空速与温度相比该因素是次要的，但空速减小，转化率增高，选择性也要降低，而且空速不仅影响转化率和选择性，也影响催化剂的空时收率和单位时间的放热量，故必须全面衡量，现在工业上采用的混合气空速一般为4000/h8000/h左右，也有更高的。催化剂性能高反应热能及时移出时选择高空速，反之选择低空速17。 原料纯度原料其中的杂质可能给反应带来不利影响14：使催化剂中毒而活性下降，如乙炔和硫化物使催化剂永久中毒，乙炔和银形成的乙炔银受热会发生爆炸性分解；使选择性下降（铁离子）；使反应热效应增大（H2、C3以上烷烃和烯烃）；影响爆炸极限，如氩气是惰性气体但其会使氧的爆炸极限浓度降低而且增加爆炸的危险性，氢也有同样的效应，故原料中的杂质含量要严格控制（乙炔5ppm，C3以上烃1ppm，硫化物1ppm，氢气5ppm）。 进入反应器的混合气配比由于反应的单程转化率较低故采用具有循环的乙烯环氧化过程，进入反应器的混合气是由循环气和新鲜原料气混合而成的，其组成既影响经济效益也关系生产安全。氧的含量必须低于爆炸极限浓度，因乙烯的浓度影响氧的极限浓度而且影响催化剂的生产能力，所以其浓度也需控制。乙烯和氧浓度有一适量值（如浓度过高，反应快，放热多，反应器的热负荷大，如放热和除热不能平衡，就会造成飞温），如果以氧气作氧化剂，为使反应不致太剧烈仍须加入致稳剂。以氮气作致稳剂时进入反应器的乙烯浓度可达15%20%，氧浓度为8%左右。由于反应的转化率比较低，为了充分利用原料从吸收塔出来的气体须循环。由于循环气中含有杂质和反应副产物，所以需要在循环之前将一部分有害气体排除，即脱除二氧化碳。从吸收塔排出的气体，大部分（90%）循环使用，小部分送二氧化碳吸收装置，用碱洗法（热碳酸钾溶液）脱除掉副反应生成的二氧化碳18。二氧化碳对环氧化反应有抑制作用，但适量提高其含量对反应的选择性有好处，且能提高氧的爆炸极限，故循环气中允许有一定量二氧化碳，但不宜过多。 乙烯转化率单程转化率的控制与氧化剂的种类有关，用纯氧作氧化剂时，单程转化率一般控制在12%15%，选择性可达75%84%或更高。用空气作氧化剂时，单程转化率一般控制在30%35%，选择性可达70%左右。单程转化率过高时，由于放热量大，温度升高快，会加快深度氧化，使环氧乙烷的选择性明显降低。因为工业上采用循环流程，所以单程转化率也不能太低，否则会因循环气量过大而耗能增加。1.8 生产中注意事项乙烯催化氧化法制环氧乙烷的工艺需注意以下两点1、保障安全性对此工艺，由于副反应为强放热反应，温度的控制尤为重要，若反应热未及时移走，就会导致温度难于控制，产生飞温现象。由于是氧气做氧化剂，还存在爆炸极限的问题，所以反应气体的混合至关重要。可借用多孔喷射器对着混合气流的下游将氧高速喷射入循环气和乙烯的混合气中，使它们迅速进行均匀混合。为控制氧气、乙烯的浓度在爆炸极限以内，也为使反应不致太剧烈，需采用惰性致稳气，可采用N2或CH4作致稳气19。2、保障经济性对化工行业的生产工业来说，经济性是应首先考虑的重要因素。为满足此要求，应想办法使反应的选择性提高，催化剂的研究开发决定着反应的选择性，故应采用性能良好的催化剂，并用二氯化物来抑制副反应的发生。还应考虑能量的利用率，想办法利用生产流程中各种位能的热量，充分节约资源，降低生产成本。第二章 物料衡算2.1 物性数据表2.1 物性数据表序号组分分子式分子量常压沸点1氮气N228.0134-195.82氩气Ar39.9480-185.873氧气O231.9988-182.984甲烷CH416.0423-162.155乙烯C2H428.0530-103.716乙烷C2H630.0688-88.67二氧碳CO244.0095-78.458环氧烷C2H4O44.052410.49乙醛CH3CHO44.052420.410水H2O18.015210011乙二醇C2H6O262.0676197.32.2设计依据设计题目：年产3万吨环氧乙烷工艺设计每年工作小时：7200小时乙烯单程转化率：10%高纯环氧乙烷收率：30%环氧乙烷选择性：80%二氧化碳选择性：20%乙醛选择性：0.2%环氧乙烷吸收率：99.6%排空气比率：0.18%2.3 循环系统的物料衡算2.3.1 计算依据(1)原料氧气组成（mol%）：: 0.0100: 0.1900: 99.8000(2)原料乙烯组成（mol%）：: 0.0500: 99.8500: 0.1000(3)原料甲烷组成(mol%)：:2.0000: 96.9000: 0.5000:0.6000(4)环氧乙烷吸收塔吸收液气比：2.00(5)二氧化碳吸收率：18.0%(6)主反应： （2-1）副反应： （2-2）(7)物料衡算图 图2.2物料衡算 (8)符号说明：进料： 乙烯进料；氧气进料； 甲烷进料； F混合器物料；反应器物料；排放物料；W排放物产；R循环物料；2.3.2混合器（1）循环气体的温度：79.00 压力1.76MPa混合气出料温度：76.00压力1.76MPa进料气体被EO反应产品气体从78加热到152,而产品气体从202被冷却到138。（2）环氧乙烷吸收塔各组分吸收率（%）见表2-3。表2-3 各组分吸收率序号组分吸收率%1氮气0.00502氩气0.00103氧气0.01004甲烷0.01005乙烯0.05006乙烷0.00207二氧化碳1.30008环氧乙烷99.60009水65.294010乙二醇100.0000（3）计算过程1）计算新鲜乙烯原料中乙烯量= （2-3）新鲜乙烯原料中甲烷的量= （2-4）新鲜乙烯原料中乙烷的量= (2-5)新鲜乙烯原料的量=新鲜乙烯原料中乙烯量+新鲜乙烯原料中甲烷的量+新鲜乙烯原料中乙烷的量，即： F2=315.2811+0.1579+0.3158=315.7548Kmol/h (2-6)设：反应器的进料量为MF(Kmol/h)；新鲜甲烷原料量为F3；针对混合器列乙烯和甲烷的物料衡算方程，得反应器进料中的乙烯量=循环气中乙烯量+新鲜乙烯原料中乙烯量+新鲜甲烷中乙烯量MF30=MF30(110)(10.0005)(10.0018)+315.2811+F30.5 (2-7)反应器进料中的甲烷量=循环气中甲烷量+新鲜乙烯原料中甲烷量+新鲜甲烷中甲烷量 MF50=MF50(1-0.0001)(1-0.0018)+0.1579+F396.9 (2-8)由以上两式联立可得MF=10928.1960 F3=9.93242）设:循环气中环氧乙烷的量为；反应器中的环氧乙烷的量为；环氧乙烷的摩尔分率为；针对混合器列环氧乙烷的物料衡算方程，得：循环气中得环氧乙烷的量=反应器中的环氧乙烷的量；=MF (2-9)反应器中环氧乙烷的量=+0.180%(1-0.996) (1-0.0018) (2-10)由以上两式得： (2-11)解得：=0.00013)设：新鲜氧气原料的量为F1（kmol/h）； 针对混合器列氧气的物料衡算方程，得：反应器进料中的氧气量=新鲜氧气原料中的氧气量+循环气中的氧气量MFyO2=F1yO2+RyO2 (2-12)循环气中的氧气量=反应器中的氧气量-反应消耗的氧气量-氧气的吸收量-氧气的排放量RyO2=MFyO2MFyC2H40.10.80.5-MFyC2H40.10.23(1-0.0001)(1-0.0018) (2-13)由以上式子得：MF8.32=F199.8+MF8.32MF300.10.80.5-MF300.10.23(1-0.0001)(1-0.0018) (2-14)解得：F1 =329.6096kmol/h4）设：环氧乙烷吸收塔吸收的二氧化碳的吸收率为；二氧化碳吸收解析塔二氧化碳的吸收率为针对混合器列二氧化碳的物料衡算方程，得：反应器进料中的二氧化碳的量=新鲜甲烷进料中的二氧化碳的量+循环气中的二氧化碳的量：循环气中二氧化碳的量=反应器中二氧化碳的量+反应生成的二氧化碳的量-环氧乙烷吸收塔吸收的二氧化碳量-排放量-二氧化碳吸收解析塔二氧化碳的量，即： (2-15)由以上式子得： (2-16)解得：=0.05055）设：新鲜乙烯原料量为F2；乙烷的吸收率为，针对混合器列乙烷的物料衡算方程，得：反应器中的乙烷的量=新鲜乙烯原料中的乙烷的量+循环气中的乙烷的量 (2-17)循环气中的乙烷的量 = (2-18)即： (2-19)解得：=0.01596）设：氮气的吸收率为；针对混合器列氮气的物料衡算方程，得：反应器进口的氮气的量=新鲜氧气原料中的氮气的量+新鲜甲烷原料中的氮气的量+循环气中的氮气的量 （2-20）循环气中氮气的量= （2-21）即： （2-22）解得：=0.01157）设：氩气的吸收率为；针对混合器列氩气的物料衡算方程，得：反应器进口的氩气的量=新鲜氧气原料中的氩气的量+循环气中的氩气的量 （2-23）循环气中的氩气的量=即： （2-24）解得：=0.03178）设：水的吸收率为；循环气中水的摩尔分率为，针对混合器列水的物料衡算方程， = （2-25）反应器中水的摩尔分率：=1-=1-0.5-0.3-0.0832-0.0505-0.0159-0.0115-0.0317-0.0001=0.0071 （2-26）又有：F1+F2+F3+R=MF, （2-27）即R=MF- F1-F2-F3 （2-28）得：R=10928.1960-329.6096-315.7548-9.9324=10272.8992Kmol/h即：（2-29）得：=0.0070 2.3.3 反应器反应温度为243，压力为1.60MPa，反应物料由塔顶加入。计算过程（y表示MF中各个组分的摩尔分率）(1)反应器出口的乙烯的量：= =10928.19600.3(1-10)=2950.6129 kmol/h (2-30) (2)反应器出口环氧乙烷：=10928.19600.31080 =262.2767 kmol/h (2-31) (3）反应器出口二氧化碳： =MFyC2H4乙烯的单程转化率二氧化碳的选择性2+MFyCO2=10928.19600.310202+10928.19605.05=683.0122 kmol/h (2-32)(4）反应器出口乙醛的量：=10928.19600.3100.2=0.65567 kmol/h (2-33)(5）反应器出口水量（反应中每生成一摩尔的二氧化碳同时生成一摩尔的水）所以：反应器出口水的量：=10928.19600.0066+10928.19600.310202=203.2644 kmol/h (2-34)6）反应器出口氧气量（混合器中氧气量-生成环氧乙烷消耗的氧气量-生成乙醛
